Für Architekten und Projektentwickler in Berlin und Brandenburg ist eine durchdachte Planung unverzichtbar, um Neubauten und Modernisierungen nachhaltig sowie zukunftssicher zu gestalten. Eine elektrotechnische Anlage bildet dabei das Herz jeder Immobilienentwicklung und verbindet technische Anforderungen mit gesetzlichen Vorgaben für den zuverlässigen Betrieb.
Wesentliche Erkenntnisse
| Punkt | Details |
|---|---|
| Elektrotechnische Anlagen | Stellen die Grundlage für die Stromversorgung in Gebäuden dar und umfassen verschiedene elektrische Betriebsmittel. |
| Ortsfeste vs. Nicht ortsfeste Anlagen | Die Unterscheidung ist wichtig für die Planung, da sich die Anforderungen an Sicherheit und Wartung unterscheiden. |
| Einhaltung von Normen | Die Beachtung von Normen wie DIN 18015-2 ist entscheidend für die Sicherheit und Effizienz der Anlagen. |
| Dokumentation und Verantwortlichkeiten | Eine sorgfältige Dokumentation und klare Verantwortlichkeiten sind unerlässlich, um Haftungsrisiken zu vermeiden und die Betriebssicherheit zu gewährleisten. |
Was ist eine elektrotechnische Anlage? Definition und Kernmerkmale
Eine elektrotechnische Anlage ist ein Zusammenschluss elektrischer Betriebsmittel, die der Anwendung, Verteilung oder Übertragung elektrischer Energie dienen. Sie bildet die Grundlage für die Stromversorgung in Gebäuden, von der Planung bis zum täglichen Betrieb.
Die DGUV Vorschrift 3 definiert elektrische Anlagen als Zusammenschluss elektrischer Betriebsmittel, unabhängig von der Spannungshöhe oder Art der Spannung. Diese Definition ist entscheidend für die rechtliche Einordnung und die Anforderungen an Planung sowie Betrieb.

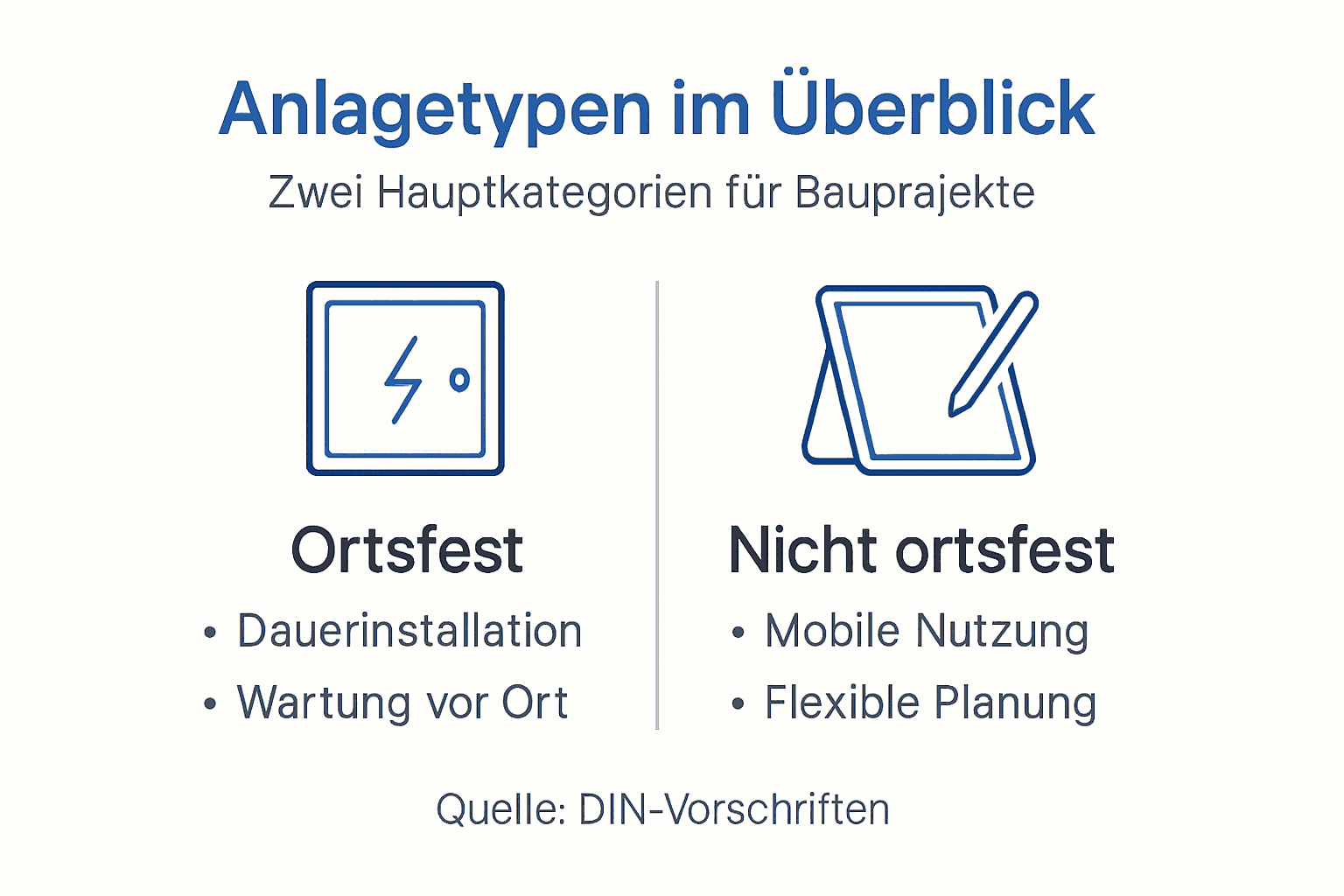

Zwei Hauptkategorien von Anlagen
Elektrotechnische Anlagen werden in zwei Grundtypen unterteilt:
- Ortsfeste Anlagen: Fest mit ihrer Umgebung verbunden, beispielsweise Stromleitungen und Installationen in Gebäuden oder auf Grundstücken.
- Nicht ortsfeste Anlagen: Temporär installiert und später wieder abgebaut, etwa mobile Stromverteiler oder provisorische Beleuchtung auf Baustellen.
Für Architekten und Projektentwickler in Berlin und Brandenburg ist die Unterscheidung relevant, da sich die Anforderungen an Planung und Überwachung unterscheiden.
Zur besseren Übersicht: Unterschiede zwischen ortsfesten und nicht ortsfesten Anlagen.
| Kategorie | Typische Verwendung | Planungsschwerpunkt | Wartungsanforderung |
|---|---|---|---|
| Ortsfeste Anlagen | Gebäudeinstallationen | Dauerhafte Sicherheit und Normen | Regelmäßige Wartung notwendig |
| Nicht ortsfeste Anlagen | Baustellen, Events | Flexible Handhabung und Mobilität | Kontrolle vor Einsatz |
Kernkomponenten einer elektrotechnischen Anlage
Jede elektrotechnische Anlage besteht aus mehreren wesentlichen Elementen:
- Stromversorgungsanschluss und Zähler
- Hauptverteilungsanlage oder Schalttafel
- Schutzvorrichtungen (Leitungsschutzschalter, Fehlerstromschutzschalter)
- Leitungen und Kabel
- Steckdosen, Schalter und Leuchten
- Erdungsanlage und Blitzschutz
Diese Komponenten arbeiten zusammen, um Sicherheit und zuverlässige Stromversorgung zu gewährleisten.
Bedeutung für Planung und Betrieb
Bei der Planung einer elektrotechnischen Anlage müssen Sie grundlegende Anforderungen und Normen berücksichtigen, die in Deutschlands Elektroinstallationsstandards festgelegt sind. Die korrekte Dimensionierung, Materialauswahl und Installation beeinflussen nicht nur die Sicherheit, sondern auch die Effizienz und Langlebigkeit der Anlage.
Auch nachhaltige Energiekonzepte, etwa die Integration von Photovoltaikanlagen oder Ladeinfrastruktur, werden zunehmend Teil moderner Anlagen.
Eine gut geplante elektrotechnische Anlage schafft die Grundlage für sichere, effiziente und zukunftssichere Stromversorgung in Neubauten und Modernisierungen.
Pro-Tipp: Lassen Sie Ihre Anlage bereits in der Planungsphase von Fachleuten prüfen, um später kostspielige Anpassungen oder Sicherheitsrisiken zu vermeiden.
Haupttypen elektrotechnischer Anlagen in Gebäuden
In modernen Gebäuden existieren verschiedene spezialisierte elektrotechnische Anlagen, die unterschiedliche Funktionen erfüllen. Jede dieser Anlagen muss sorgfältig geplant und dimensioniert werden, um Sicherheit und Effizienz zu gewährleisten.
Niederspannungsanlagen – Das Rückgrat der Energieversorgung
Die Niederspannungsanlage ist die häufigste und wichtigste elektrotechnische Anlage in Wohngebäuden, Büros und Gewerbeimmobilien. Sie umfasst Hauptverteilungen, Unterverteilungen sowie alle Stromkreise bis zur Steckdose und zum Schalter.
Zur Niederspannungsanlage gehören:
- Hauptverteilungen und Schaltanlagen
- Unterverteilungen für verschiedene Gebäudebereiche
- Leitungs- und Kabelanlagen
- Schutzvorrichtungen wie Leitungsschutzschalter
- Fehlerstromschutzschalter (RCD) für erhöhte Sicherheit
Die Mindestanforderungen für Elektroinstallationen in Wohngebäuden sind in der DIN 18015-2 festgelegt und bilden die Grundlage für Ihre Planung.
Mittelspannungsanlagen – Für größere Gebäudekomplexe
Bei großen Gebäudekomplexen, Industrieanlagen oder Mehrfamilienhäusern mit hohem Stromverbrauch kommen Mittelspannungsanlagen zum Einsatz. Diese Anlagen arbeiten mit höheren Spannungen und erfordern spezialisierte Schalt- und Transformatorenstationen.
Mittelspannungsanlagen beinhalten:
- Transformatorenstationen zur Spannungsumwandlung
- Schaltanlagen mit Schutztechnik
- Erdungssysteme für Sicherheit
- Überspannungsschutzgeräte
Schutz- und Sicherheitssysteme
Unabhängig von der Spannungsebene gehören spezialisierte Schutzsysteme zu modernen Gebäudeanlagen:
- Blitzschutzanlagen: Schutz vor Blitzeinschlägen und Überspannungen
- Erdungssysteme: Notwendig für die Sicherheit und Funktion aller Schutzmaßnahmen
- Überspannungsschutz: Schützt Geräte vor Schäden durch Spannungsspitzen
Diese Systeme sind nicht optional – sie sind gesetzlich verpflichtend und essentiell für den sicheren Betrieb.
Telekommunikation und Gebäudeautomation
Moderne Anlagen integrieren zunehmend Kommunikations- und Informationstechnologie direkt in die elektrotechnische Struktur. Dazu gehören Netzwerk-Infrastruktur, Gebäudeautomation und intelligente Steuerungssysteme.
Moderne Anlagen umfassen heute:
- Netzwerk- und Datenleitungen
- Gebäudeautomationssysteme
- Sicherheits- und Überwachungsanlagen
- Energiemanagementsysteme
Die richtige Auswahl und Dimensionierung der Anlagentypen entscheidet über Sicherheit, Effizienz und Zukunftsfähigkeit des gesamten Gebäudes.
Pro-Tipp: Planen Sie Ihre elektrotechnischen Anlagen bereits in der frühen Projektphase mit Fachleuten, um später teure Nachbesserungen und Kompatibilitätsprobleme zu vermeiden.
Rechtliche Vorgaben und Normen in Berlin und Brandenburg
Elektrotechnische Anlagen unterliegen in Berlin und Brandenburg streng definierten gesetzlichen Anforderungen. Diese Vorgaben schützen Menschen, Gebäude und Infrastruktur vor elektrischen Gefahren und gewährleisten Qualitätsstandards bei Planung und Betrieb.
Die rechtliche Grundlage ist vielfältig und berücksichtigt nationale sowie regionale Besonderheiten. Als Architekt oder Projektentwickler müssen Sie diese Anforderungen von Anfang an einkalkulieren.
Wichtigste Regelwerke und Normen
In Deutschland und speziell in Berlin und Brandenburg gelten folgende zentrale Normen:
- DIN 18015-2: Regelt Mindestanforderungen für Elektroinstallationen in Wohngebäuden
- DIN VDE 0100: Festlegungen für Errichtung elektrischer Starkstromanlagen
- Niederspannungsrichtlinie 2014/35/EU: Harmonisiert elektrische Sicherheitsstandards europaweit
- Betriebssicherheitsverordnung (BetrSichV): Vorgaben für sichere Anlagennutzung
Diese Normen bilden das Fundament für alle Planungs- und Ausführungsentscheidungen.
Die wichtigsten Normen und deren Anwendungsgebiete auf einen Blick:
| Norm/Regelwerk | Gültigkeitsbereich | Zielsetzung |
|---|---|---|
| DIN 18015-2 | Wohngebäude deutschlandweit | Mindestanforderungen Installation |
| DIN VDE 0100 | Starkstromanlagen | Sicherheits- und Schutzregeln |
| Niederspannungsrichtlinie | EU-weit | Harmonisierung der Standards |
| BetrSichV | Deutschland | Sichere Anlagennutzung und Betrieb |
Brandschutz und Betriebsräume in Brandenburg
Brandenburg verfügt über spezialisierte Regelungen für Betriebsräume elektrischer Anlagen. Die Verordnung über den Bau von Betriebsräumen regelt umfassend die Anforderungen an Räume zur Unterbringung von Transformatoren, Schaltanlagen und Stromspeichersystemen.
Diese Verordnung schreibt vor:
- Schutzanforderungen und bauliche Trennungen
- Sicherheitsmaßnahmen für den Brandfall
- Schutz vor Gefahren, die von Energiespeichersystemen ausgehen
- Spezifische Anforderungen an Zugänglichkeit und Wartung
Besonders wichtig: Diese Anforderungen gelten zusätzlich zu allgemeinen Brandschutzgesetzen.
Haftung und Verantwortlichkeiten
Bei der Planung elektrotechnischer Anlagen entstehen erhebliche Verantwortlichkeiten. Fehler oder Nichtbeachtung von Normen können zu Haftungsansprüchen führen, die für Architekten, Planer und Bauherren schwerwiegende finanzielle Folgen haben.
Zentrales Risiko: Unzureichende Planung oder fehlerhafte Ausführung kann zur Ablehnung durch Behörden, zu Verzögerungen oder sogar zu persönlichen Schadensersatzverpflichtungen führen.
Genehmigungsverfahren und Konformität
Viele elektrotechnische Anlagen in Berlin und Brandenburg unterliegen formalen Genehmigungsverfahren. Die zuständigen Behörden prüfen auf Einhaltung aller geltenden Normen und Vorschriften vor einer Freigabe.
Dies betrifft besonders:
- Mittelspannungsanlagen
- Transformatorenstationen
- Energiespeichersysteme
- Anlagen mit erhöhten Anforderungen an Brandschutz
Korrekte Planung nach geltenden Normen von Anfang an erspart Ihnen später teure Nachbesserungen, Verzögerungen und rechtliche Risiken.
Pro-Tipp: Engagieren Sie Fachplaner bereits in der frühen Planungsphase, um sicherzustellen, dass Ihre elektrotechnische Anlage von Beginn an allen Berlin-Brandenburger und deutschen Normen entspricht.
Planung, Betrieb und Wartung – Verantwortlichkeiten im Projekt
Die erfolgreiche Umsetzung einer elektrotechnischen Anlage verteilt sich auf mehrere Phasen: Planung, Errichtung, Betrieb und Wartung. Jede Phase bringt unterschiedliche Verantwortlichkeiten mit sich, die klar geregelt sein müssen.
Als Architekt oder Projektentwickler müssen Sie verstehen, wer wann für welche Aufgaben verantwortlich ist. Unklarheiten führen zu Verzögerungen, Kosten und Haftungsrisiken.
Die Rolle des Betreibers
Der Betreiber trägt die Gesamtverantwortung für die elektrotechnische Anlage. Dies bedeutet, dass Planung, Errichtung, Betrieb und Wartung vollständig seiner Aufsicht unterliegen.
Der Betreiber muss:
- Alle gesetzlichen Vorgaben und VDE-Normen einhalten
- Nur qualifizierte Elektrofachkräfte beauftragen
- Regelmäßige Wartung und Inspektionen durchführen
- Dokumentation und Prüfprotokolle aufbewahren
- Für Sicherheit und ordnungsgemäßen Betrieb sorgen
Diese Verantwortung ist nicht delegierbar – der Betreiber haftet letztlich.
Planung und Vorbereitung
In der Planungsphase müssen alle Anforderungen definiert werden. Eine gute Planung ist das Fundament für reibungslosen Betrieb später. Die Ausführungsplanung konkretisiert dabei die technischen Details für die Umsetzung vor Ort.
Zentrale Aufgaben in dieser Phase:
- Bedarfsanalyse und Lastprofile ermitteln
- Normative Anforderungen berücksichtigen
- Detaillierte technische Dokumentation erstellen
- Prüfungsverfahren und Abnahmeprozesse festlegen
Errichtung und Inbetriebnahme
Bei der Errichtung dürfen nur Elektrofachkräfte tätig werden. Die Installation muss gemäß den geltenden Normen erfolgen. Nach Fertigstellung folgt die Abnahme durch Fachpersonen, die prüft, ob alles sicher und funktionsfähig ist.
Wichtig: Erst nach bestandener Abnahmeprüfung darf die Anlage in Betrieb genommen werden.

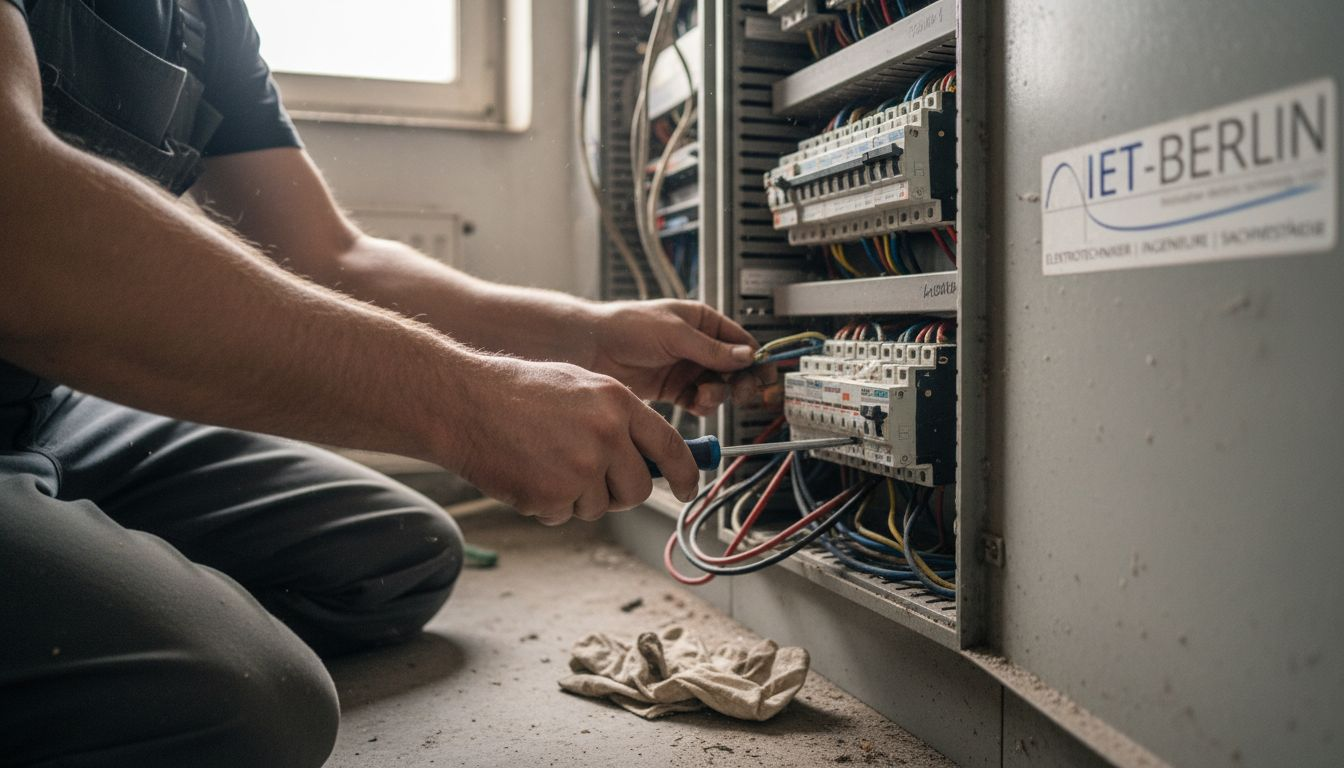

Betrieb und Wartung
Der kontinuierliche Betrieb erfordert regelmäßige Wartung und wiederkehrende Prüfungen. Die DGUV Vorschrift 3 schreibt vor, dass elektrotechnische Anlagen mindestens alle vier Jahre überprüft werden müssen.
Betriebliche Aufgaben umfassen:
- Regelmäßige Wartung und Instandhaltung
- Wiederkehrende elektrische Sicherheitsprüfungen
- Dokumentation aller durchgeführten Arbeiten
- Schulung von Betriebspersonal
- Behebung von Mängeln und Instandsetzung
Dokumentation und Nachweise
Alles muss dokumentiert sein. Wartungsprotokolle, Prüfberichte und Abnahmebescheinigungen bilden den Nachweis, dass die Anlage sicher betrieben wird. Diese Unterlagen sind bei Behördenprüfungen erforderlich.
Der Betreiber trägt volle Verantwortung für sichere Planung, ordnungsgemäße Errichtung und regelmäßige Wartung der elektrotechnischen Anlage.
Pro-Tipp: Definieren Sie Verantwortlichkeiten bereits im Projektplan schriftlich fest und benennen Sie klare Ansprechpartner für jede Phase – das vermeidet Missverständnisse und schützt alle Beteiligten rechtlich.
Häufige Fehlerquellen und Risiken für Bauherren
Elektrotechnische Anlagen erfordern hohe Fachkompetenz. Fehler in Planung oder Ausführung führen zu Sicherheitsrisiken, Ausfällen und erheblichen Kosten. Bauherren müssen diese Fehlerquellen kennen, um sie zu vermeiden.
Viele Probleme entstehen durch Unterschätzung der Anforderungen und Kosteneinsparungen an falschen Enden. Das rächt sich später bitter.
Mangelhafte Planung – Das größte Risiko
Die Planung ist die Grundlage. Typische Fehlerquellen entstehen durch unsachgemäße Ausführung, oft weil die Planungsphase zu kurz ausfällt oder zu wenig geplant wird.
Folgen unzureichender Planung:
- Zu schwach dimensionierte Schutzvorrichtungen
- Falsche Kabelquerschnitte für den tatsächlichen Stromverbrauch
- Unzureichende Anzahl von Steckdosen und Stromkreisen
- Fehlende Berücksichtigung zukünftiger Erweiterungen
- Nichtbeachtung von Energieeffizienzanforderungen
Resultat: Später sind teure Umbauten notwendig.
Fehlerhafte Materialauswahl und Installation
Manche Bauherren sparen am Material oder beauftragen ungelernte Handwerker. Das ist ein gravierender Fehler. Unsachgemäße Installation durch Laien führt zu Stromschlägen, Bränden oder Ausfällen.
Wie es schiefgeht:
- Verwendung von Material unter Norm-Standards
- Installation durch ungelernte Personen
- Falsche Verbindungstechniken bei Leitungen
- Unzureichende Sicherungsmaßnahmen
Nur Elektrofachkräfte dürfen diese Arbeiten durchführen. Das ist kein Sparpotenzial.
Unzureichende Schutzmaßnahmen
Schutzmaßnahmen sind nicht optional – sie retten Leben. Viele Anlagen haben fehlerhafte oder zu schwache Schutzvorrichtungen, etwa zu niedrig dimensionierte Fehlerstromschutzschalter oder fehlende Überspannungsschutz.
Risiken bei mangelhaftem Schutz:
- Stromschlag bei Fehlern oder Beschädigungen
- Brände durch Kurzschlüsse
- Beschädigung teurer Geräte
- Totale Ausfälle der Stromversorgung
Mangelnde Dokumentation und Prüfungen
Nach der Installation muss eine Abnahmeprüfung durchgeführt werden. Viele Bauherren verzichten darauf – ein teures Risiko. Auch regelmäßige Wartung wird oft vernachlässigt.
Wichtige Dokumente fehlen oft:
- Abnahmebescheinigungen
- Prüfprotokolle
- Wartungsnachweise
- Stromlaufpläne
Ohne diese Unterlagen haften Sie später selbst bei Unfällen oder Schäden.
Fehler in der Planung und Ausführung von elektrotechnischen Anlagen führen zu Stromschlägen, Bränden, Ausfällen und haftungsrechtlichen Konsequenzen für Bauherren.
Pro-Tipp: Beauftragen Sie von Anfang an qualifizierte Elektrofachplaner und Fachinstallateure, lassen Sie alle Arbeiten dokumentieren und fordern Sie schriftliche Abnahmebescheinigungen – das kostet weniger als Fehlerbeseitigung später.
Ihre elektrotechnische Anlage sicher und zukunftsfähig planen
Die präzise Planung und der sichere Betrieb elektrotechnischer Anlagen sind essentielle Herausforderungen, die sich aus den komplexen Anforderungen moderner Bauprojekte ergeben. Insbesondere die korrekte Umsetzung von Schutzvorrichtungen, die Einhaltung von Normen wie der DIN VDE 0100 und die sorgfältige Dokumentation bestimmen maßgeblich die Sicherheit und Effizienz Ihrer elektrischen Infrastruktur. Bei der IET-Berlin GmbH verstehen wir diese Herausforderungen und unterstützen Sie als Bauherr, Architekt oder Generalunternehmer mit maßgeschneiderten Lösungen, die alle Aspekte von Planung über Genehmigung bis zur Abnahme abdecken.
Profitieren Sie von unserer langjährigen Erfahrung und unserem innovativen Ansatz bei der Entwicklung nachhaltiger Energiekonzepte und moderner Ladeinfrastruktur. Vermeiden Sie Fehlerquellen und Haftungsrisiken durch eine fachgerechte Projektkoordination und lassen Sie sich jetzt individuell beraten. Besuchen Sie unsere Website IET-Berlin GmbH und starten Sie noch heute mit einer sicheren und effizienten elektrotechnischen Planung für Ihr Projekt.
Häufig gestellte Fragen
Was ist eine elektrotechnische Anlage?
Eine elektrotechnische Anlage ist ein Zusammenschluss elektrischer Betriebsmittel, die zur Anwendung, Verteilung oder Übertragung elektrischer Energie dienen. Sie bildet die Grundlage für die Stromversorgung in Gebäuden.
Welche Hauptkategorien von elektrotechnischen Anlagen gibt es?
Elektrotechnische Anlagen werden in zwei Hauptkategorien unterteilt: ortsfeste Anlagen, die dauerhaft installiert sind, und nicht ortsfeste Anlagen, die temporär verwendet werden.
Was sind die Kernkomponenten einer elektrotechnischen Anlage?
Wesentliche Komponenten einer elektrotechnischen Anlage sind der Stromversorgungsanschluss, Hauptverteilungsanlagen, Schutzvorrichtungen, Leitungen, Steckdosen und Schalter sowie Erdungsanlagen.
Welche rechtlichen Vorgaben müssen bei der Planung elektrotechnischer Anlagen beachtet werden?
Die Planung elektrotechnischer Anlagen muss gemäß der DIN 18015-2, DIN VDE 0100 und der Betriebssicherheitsverordnung erfolgen, um Sicherheitsstandards und rechtliche Anforderungen zu gewährleisten.
