Der vorliegende Artikel schafft Klarheit über Grundbegriffe, Normen, Einsparpotenziale und typische Fehlerquellen, damit Sie fundierte Entscheidungen treffen können.
| Überblick | Details |
|---|---|
| Energieeinsparung durch Automation | Moderne Gebäudeautomation senkt Energieverbrauch und Kosten deutlich, wenn sie richtig umgesetzt wird. |
| Fehlerquellen vermeiden | Bedienfehler und mangelnde Interoperabilität sind die häufigsten Hindernisse für effiziente Automation. |
| Dokumentation als Erfolgsbasis | Eine lückenlose Planung und Dokumentation ist unerlässlich für nachhaltige und zukunftssichere Automation. |
| Normen und Standards kennen | VDI 3814 und ISO 16484 sind zentrale Grundlagen für die Planung und Integration von Gebäudetechnik. |
| Praxisnahe Lösungen nutzen | Mit geeigneten Tools und Expertenrat lassen sich technisch innovative und energieeffiziente Gebäude realisieren. |
Was ist Gebäudeautomation?
Das Verständnis der Begriffe schafft die Basis für Ihr Projekt. In der Praxis werden die Begriffe Gebäudeautomation, Gebäudesteuerung und HLK-Automation häufig synonym verwendet, obwohl sie grundlegend verschiedene Konzepte beschreiben. Diese Unschärfe führt in der Planungsphase zu Missverständnissen, die sich später als kostspielige Nachbesserungen manifestieren.
Gebäudeautomation bezeichnet die Gesamtheit aller Systeme und Prozesse, die in einem Gebäude automatisch gesteuert, überwacht und optimiert werden. Dazu zählen Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssteuerung, Beschattungssysteme, Zugangskontrolle und Energiemanagementsysteme. Die Gebäudesteuerung hingegen ist ein einfacheres Konzept: Sie bezieht sich meist auf die manuelle oder teilautomatisierte Bedienung einzelner Anlagen, ohne systemübergreifende Integration. HLK-Automation ist wiederum ein Teilbereich, der ausschließlich Heizung, Lüftung und Klimatisierung umfasst, ohne andere Gebäudesysteme zu integrieren.
Dieser Unterschied zwischen GA und Gebäudesteuerung ist für Bauherren und Architekten von zentraler Bedeutung, weil er unmittelbare Auswirkungen auf Planungstiefe, Kosten und die langfristige Flexibilität eines Gebäudes hat. Ein Bürogebäude, das nur mit Gebäudesteuerung ausgestattet ist, kann seine Systeme nicht übergreifend optimieren. Gebäudeautomation macht dies möglich.
Relevante Normen auf einen Blick
Die Normenwelt der Gebäudeautomation ist international aufgestellt, wobei für deutsche Projekte spezifische Anforderungen gelten. Die folgende Übersicht zeigt die wichtigsten Normen im Vergleich:
| Norm | Geltungsbereich | Schwerpunkt |
|---|---|---|
| VDI 3814 | Deutschland | Planungsorientiert, Systemintegration |
| ISO 16484 | International | Gebäudeautomationssysteme allgemein |
| BACnet (ISO 16484-5) | International | Kommunikationsprotokoll |
| EN 15232 | Europa | Energieeffizienz durch Automation |
Für die Planung in Deutschland ist die VDI 3814 gegenüber ISO 16484 die verbindlichere Orientierung, da sie planungsorientiert aufgebaut ist und konkrete Anforderungen für Automatisierungsklassen und Systembeschreibungen enthält. BACnet als international standardisiertes Kommunikationsprotokoll spielt zusätzlich eine wichtige Rolle, wenn Systeme verschiedener Hersteller miteinander kommunizieren müssen.
Folgende Kernbegriffe sind für jeden Planungsprozess relevant:
- Automatisierungsklasse (A bis D): Klassifizierung nach Effizienz und Automatisierungsgrad
- Datenpunktliste (DPL): Vollständige Dokumentation aller Messpunkte und Steuergrößen
- Feldebene: Ebene der Sensoren und Aktoren im Gebäude
- Managementebene: Übergeordnete Steuerungs- und Optimierungsebene
- Interoperabilität: Fähigkeit verschiedener Systeme zur reibungslosen Kommunikation
Ein fundiertes Verständnis dieser Grundlagen der Gebäudetechnik ist Voraussetzung dafür, dass Architekten und Bauherren in Ausschreibungen, Vergabegesprächen und Abnahmen kompetent agieren können. Ebenso ist die Kenntnis der wichtigen Normen der Elektrotechnik unerlässlich, um Planungsdokumente rechtssicher zu erstellen und prüfungsfähig einzureichen.
Energetische Vorteile der Gebäudeautomation
Nachdem Sie die Begriffe kennen, sehen wir uns die energietechnischen Vorteile und Benchmarks an. Die entscheidende Frage für jeden Bauherrn lautet: Was bringt Gebäudeautomation konkret in Zahlen? Die Antwort ist eindeutig und gut belegt.
Automatisierungsklassen und ihre Einsparpotenziale
Die europäische Norm EN 15232 unterteilt Gebäude in vier Automatisierungsklassen, von D (keine Automation) bis A (hocheffiziente Automation). Dieser Klassenunterschied hat messbare Konsequenzen für den Energieverbrauch:
| Klasse | Beschreibung | Thermische Einsparung ggü. Klasse C | Elektrische Einsparung ggü. Klasse C |
|---|---|---|---|
| A | Hocheffiziente Automation | bis zu 19% | bis zu 13% |
| B | Fortgeschrittene Automation | bis zu 10% | bis zu 8% |
| C | Standardautomation | Referenz | Referenz |
| D | Keine Automation | Mehrverbrauch | Mehrverbrauch |

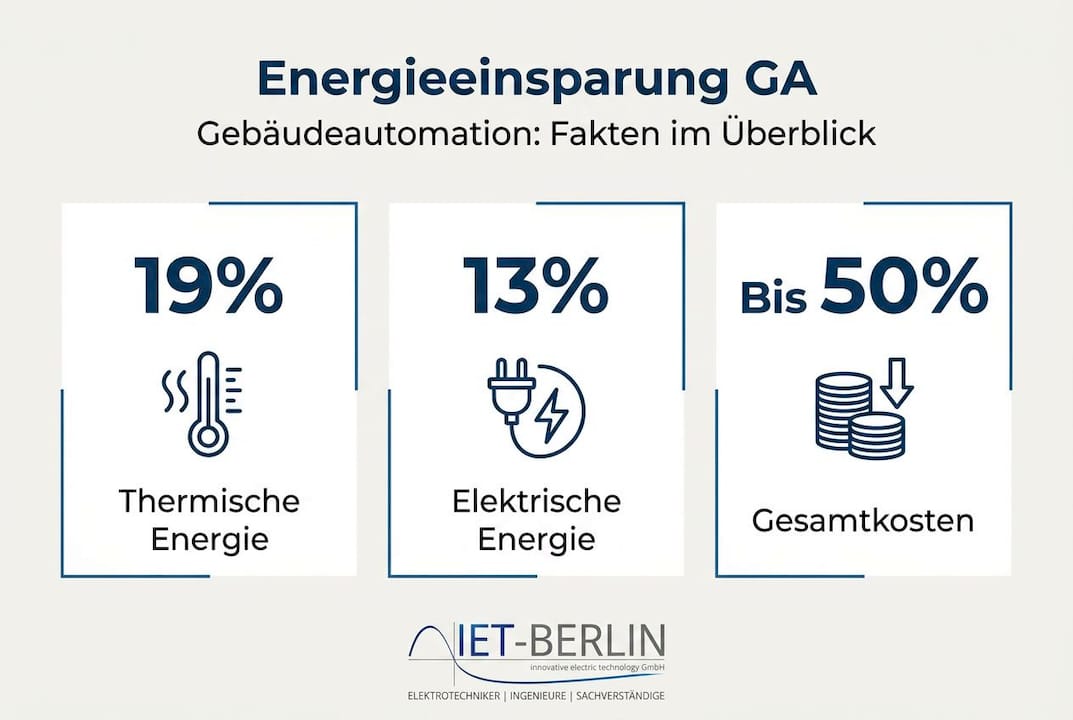

Der Wechsel von Klasse C zu A spart bis zu 19% thermische und 13% elektrische Energie ein. Bei einem mittelgroßen Gewerbebau mit Heizkosten von 80.000 Euro jährlich entspricht das einer potenziellen Ersparnis von über 15.000 Euro pro Jahr, allein durch den Klassenwechsel in der Automation. Über eine Nutzungsdauer von 20 Jahren ergibt sich daraus ein erheblicher wirtschaftlicher Mehrwert.
Wichtige Erkenntnis: Bis zu 50% der Energiekosten entstehen durch fehlerhafte Anlagensteuerung, nicht durch veraltete Technik. Selbst ein modernes Gebäude kann durch schlechte Steuerungslogik enorme Energieverluste produzieren.
Für die Energieeffizienz von Gebäuden ist die Wahl der richtigen Automatisierungsklasse daher keine optionale Komfortentscheidung, sondern eine wirtschaftliche Notwendigkeit. Gerade bei der Planung von Industrie- und Gewerbeimmobilien, wo die Betriebskosten einen erheblichen Anteil der Gesamtkosten ausmachen, ist dieser Unterschied signifikant.
Korrekt gesteuerte Anlage im Vergleich
Betrachten Sie zwei identische Bürogebäude mit je 5.000 Quadratmeter Nutzfläche in Berlin. Gebäude A ist mit einer Standardsteuerung (Klasse C) ausgestattet, Gebäude B mit einer intelligenten Automation (Klasse A). Beide Gebäude sind mit gleicher Haustechnik ausgestattet. Im Betrieb zeigt sich: Gebäude B schaltet Lüftungsanlagen bedarfsabhängig nach CO₂-Messung, regelt die Raumtemperatur zonenweise nach tatsächlicher Belegung und optimiert die Wärmepumpensteuerung nach Wetterprognosen.
Das Ergebnis sind nicht nur niedrigere Energiekosten, sondern auch höherer Nutzerkomfort und weniger Serviceeinsätze, weil die Anlagen im optimalen Betriebsbereich laufen. Die Erkenntnisse zur HVAC-Energieeffizienz zeigen zudem, dass richtig kalibrierte Klimaanlagen deutlich seltener Wartung benötigen und länger halten.
Profi-Tipp: Lassen Sie im Rahmen der Inbetriebnahme eine Fehleranalyse der Steuerungslogik durchführen, bevor das Gebäude in den Regelbetrieb geht. Viele Energieverluste entstehen in den ersten Betriebsmonaten durch falsch parametrierte Sollwerte, die niemand bemerkt, weil keine Monitoring-Routine etabliert ist.
Die Gebäudetechnik und ihre Effizienzpotenziale können jedoch nur dann vollständig ausgeschöpft werden, wenn die Planung konsequent auf Betriebsoptimierung ausgerichtet ist. Eine kostenbewusste Elektroplanung bezieht daher von Anfang an die Automatisierungsklasse und die Messkonzepte ein, um spätere Nachrüstkosten zu vermeiden.
Fehlerquellen und Einschränkungen in der Gebäudeautomation
Die Benchmarks belegen das Potenzial, doch viele Projekte scheitern an gängigen Fehlerquellen und Einschränkungen. Diese Erkenntnis ist unbequem, aber notwendig: Selbst die beste technische Ausstattung schützt nicht vor Misserfolg, wenn grundlegende Planungs- und Betriebsfehler gemacht werden.
Die häufigsten Fehlerquellen im Überblick
Folgende Fehlerquellen sind in der Praxis besonders verbreitet und führen zu messbaren Einbußen bei Energieeffizienz und Betriebsstabilität:
- Bedienfehler durch mangelnde Schulung: Nutzer und Facility-Manager, die das System nicht verstehen, greifen in automatisierte Prozesse ein oder deaktivieren Funktionen dauerhaft
- Fehlende Interoperabilität: Systeme verschiedener Hersteller kommunizieren nicht miteinander und erzeugen Insellösungen, die Mehraufwand und Energieverluste produzieren
- Mangelhafte Inbetriebnahme: Sollwerte und Regellogiken werden nicht an die tatsächliche Gebäudenutzung angepasst
- Fehlende Monitoring-Strukturen: Abweichungen vom Sollbetrieb werden erst bemerkt, wenn der Schaden sichtbar ist
- Unvollständige Dokumentation: Änderungen am System werden nicht nachgeführt, was Wartung und Optimierung erschwert
Die Probleme durch Bedienfehler und fehlende Interoperabilität sind in der Fachwelt gut dokumentiert. Insbesondere die fehlende Interoperabilität ist ein systematisches Problem, das entsteht, wenn in der Ausschreibung keine verbindlichen Kommunikationsstandards (wie BACnet oder KNX) vorgeschrieben werden.
Prebound- und Rebound-Effekte verstehen
Zwei Phänomene, die in der Planungsliteratur häufig unterschätzt werden, sind der Prebound- und der Rebound-Effekt. Der Prebound-Effekt beschreibt den Fall, dass ein Gebäude vor der Sanierung oder Automatisierung bereits weniger Energie verbrauchte als im Normmodell angenommen, weil Nutzer sich an Komforteinschränkungen gewöhnt hatten. Nach der Verbesserung steigt der Verbrauch dann, weil der Komfort nun tatsächlich in Anspruch genommen wird.
Der Rebound-Effekt tritt auf, wenn Energieeinsparungen durch erhöhte Nutzungsintensität wieder aufgehoben werden. Ein Beispiel: Eine hocheffiziente Lüftungsanlage senkt die Betriebskosten pro Stunde, weshalb das Gebäude nun länger täglich betrieben wird. Unterm Strich sinkt die absolute Einsparung erheblich.
„Die rein technische Betrachtung von Einsparpotenzial greift zu kurz. Nutzungsverhalten und Betriebsführung sind ebenso entscheidend wie die technische Ausstattung.“
Profi-Tipp: Planen Sie von Anfang an ein strukturiertes Nutzertraining und ein laufendes Energiemonitoring ein. Nur wer versteht, wie das System arbeitet, kann sinnvoll damit umgehen und Fehlbedienungen vermeiden.
Die sorgfältige Analyse und Vermeidung dieser Fehlerquellen in der Elektroplanung ist ein zentrales Qualitätsmerkmal einer professionellen Planungsleistung. In diesem Zusammenhang ist auch ein Blick auf regulatorische Rahmenbedingungen sinnvoll, denn bei bestimmten Anlagenteilen, etwa im Bereich kleiner Erzeugungsanlagen, zeigen aktuelle Regeländerungen für Balkonkraftwerke, wie schnell gesetzliche Grenzfälle Planungsentscheidungen beeinflussen können.
Tools, Methoden und aktuelle Normen
Nachdem wir Fehlerquellen kennen, folgt eine praxisorientierte Planung zur Sicherung der Projektergebnisse. Gute Planung bedeutet nicht nur, die richtige Technik auszuwählen. Sie bedeutet vor allem, alle Entscheidungen so zu dokumentieren, dass sie reproduzierbar, prüfungsfähig und im Betrieb umsetzbar sind.
Schritt-für-Schritt zu Planungsfolgen
- Bedarfsanalyse durchführen: Nutzungsprofile, Betriebszeiten und Komfortanforderungen für alle Gebäudezonen erheben. Hier wird die spätere Automatisierungsklasse erstmals abgeschätzt.
- Datenpunktliste (DPL) erstellen: Die Datenpunktliste als zentrales Planungstool ist das Fundament der gesamten Automationsplanung. Sie enthält jeden Sensor, Aktor und Regelkreis mit eindeutiger Bezeichnung, Einheit und Kommunikationsadresse. Unvollständige DPLs sind eine Hauptursache für teure Nachbesserungen in der Ausführungsphase.
- Funktionsmakros nach VDI 3814 Bl. 3.2 anwenden: Funktionsmakros für die Raumautomation sind standardisierte Beschreibungen wiederkehrender Steuerungsaufgaben wie Raumtemperaturregelung, Präsenzerkennung oder Sonnenschutzsteuerung. Ihr Einsatz spart erheblichen Planungsaufwand und erhöht die Qualitätssicherheit.
- Normkonforme Systemauswahl treffen: Die Auswahl der Kommunikationsprotokolle und Systemarchitektur muss auf Basis der VDI 3814 und ISO 16484 erfolgen. International ausgerichtete Projekte oder Projekte mit mehreren Gebäudestandorten sollten zusätzlich BACnet als Protokollstandard vorschreiben.
- Ausschreibung mit verbindlichen Qualitätskriterien: Interoperabilitätsanforderungen, Automatisierungsklasse und Monitoring-Funktionen müssen als Mindestanforderungen in der Ausschreibung festgelegt werden. Offene Formulierungen führen zu technisch unzureichenden Angeboten.
- Inbetriebnahme mit Abnahmeprotokoll: Alle Datenpunkte sind anhand der DPL zu prüfen. Regelkreise werden unter realen Betriebsbedingungen getestet, Sollwerte angepasst und das Ergebnis schriftlich dokumentiert.
- Betriebshandbuch und Schulungskonzept übergeben: Das Betriebspersonal oder der Facility-Manager erhält eine vollständige Systemdokumentation sowie eine praxisorientierte Einweisung. Dies ist keine optionale Dienstleistung, sondern ein notwendiger Bestandteil der Qualitätssicherung.
Profi-Tipp: Bestehen Sie als Auftraggeber auf einer revisionsfähigen Datenpunktliste in digitaler Form, die im Format exportierbar und mit gängigen Gebäudemanagementsystemen kompatibel ist. Eine DPL auf Papier ist im Betrieb nahezu wertlos.
Die Kenntnis der aktuellen Normen der Elektrotechnik ist in diesem Planungsprozess unverzichtbar. Gleichzeitig eröffnen Themen wie Photovoltaik und Gebäudeautomation neue Möglichkeiten: Wenn Eigenstromerzeugung und Automationssysteme aufeinander abgestimmt sind, entstehen Synergien, die den Autarkiegrad des Gebäudes signifikant erhöhen können.
Die Normenlandschaft entwickelt sich kontinuierlich weiter. Für 2026 sind weitere Präzisierungen der EN 15232 und der VDI 3814 in Bezug auf digitale Zwillinge und KI-gestützte Steuerungskonzepte zu erwarten. Bauherren und Architekten, die diese Entwicklungen frühzeitig in ihre Planungsprozesse integrieren, sichern die Zukunftsfähigkeit ihrer Immobilien langfristig ab.
Was Sie bei Gebäudeautomation wirklich beachten sollten
In der täglichen Planungspraxis begegnen uns immer wieder dieselben Missverständnisse, die trotz fortschreitender Normierung und steigendem Bewusstsein für Energieeffizienz hartnäckig fortbestehen. Das gravierendste davon ist die Überzeugung, dass eine hochwertige Gebäudeautomation bereits mit der Auswahl des richtigen Systems beginnt und endet. Diese Sichtweise ist zu kurz gedacht.
Tatsächlich entscheidet die Planungstiefe, nicht die Systemwahl, über den Projekterfolg. Wir beobachten regelmäßig Projekte, bei denen namhafte und technisch ausgereifte Automationssysteme verbaut wurden, die im Betrieb jedoch weit unter ihrem Potenzial arbeiten. Der Grund ist fast immer derselbe: Die Datenpunktliste wurde unvollständig erstellt, Funktionsmakros wurden nicht konsequent angewendet, und die Inbetriebnahme fand unter Zeitdruck statt, ohne systematische Validierung der Regelkreise.
Interoperabilität wird in Ausschreibungen häufig als selbstverständlich vorausgesetzt, ohne dass verbindliche Protokolle oder Schnittstellenanforderungen definiert werden. Das Ergebnis sind Insellösungen: Die HLK-Anlage kommuniziert nicht mit der Beleuchtungssteuerung, das Zugangskontrollsystem liefert keine Belegungsdaten ans Energiemanagementsystem, und der Facility-Manager jongliert mit mehreren unverbundenen Bedienoberflächen. Jede dieser Inseln verursacht Mehrkosten und Ineffizienzen, die sich über die gesamte Nutzungsdauer summieren.
Ein weiterer blinder Fleck betrifft die Dokumentation. In unserer Erfahrung wird die laufende Pflege der Systemdokumentation nach der Inbetriebnahme systematisch vernachlässigt. Änderungen an Sollwerten, nachträgliche Systemerweiterungen und Optimierungsmaßnahmen werden selten in der Datenpunktliste oder den Funktionsbeschreibungen nachgeführt. Spätestens beim nächsten Systemwechsel oder bei einer Grundsanierung zahlt das Gebäudeeigentümer mit erheblichem Mehraufwand für Bestandsanalyse und Neudokumentation.
Unsere Empfehlung: Betrachten Sie Dokumentation nicht als abschließenden Verwaltungsakt, sondern als lebendes Planungsdokument. Ein Gebäude mit vollständiger, aktueller Systemdokumentation hat einen messbaren höheren Wiederverkaufs- und Nutzungswert. Die Kenntnis der Grundlagen der Gebäudetechnik ist dabei die notwendige Voraussetzung, um die Qualität dieser Dokumentation beurteilen und einfordern zu können.
Abschließend: Die unbequeme Wahrheit der Gebäudeautomation lautet, dass die größten Einsparpotenziale nicht in der Spitzentechnologie liegen, sondern in der konsequenten Planung, Schulung und Dokumentation. Wer diese Grundlagen beherrscht, erreicht mit einer Klasse-A-Automation tatsächlich das, was auf dem Papier versprochen wird.
Innovative Lösungen für Ihr Projekt
Vom Wissen zur Anwendung: Die Grundlagen der Gebäudeautomation sind komplex, aber ihre Umsetzung muss es nicht sein, wenn Sie auf strukturierte Planungskompetenz zurückgreifen können. IET-Berlin GmbH unterstützt Bauherren und Architekten bei der präzisen Planung, Ausschreibung und Begleitung von Gebäudeautomationsprojekten in Berlin, Brandenburg und bundesweit.
Ob Neubau, Umbau oder Modernisierung: Unsere Leistungen umfassen die vollständige Elektrotechnik-Planung mit innovativen Lösungen, von der Bedarfsanalyse über die normkonforme Systemauswahl bis hin zur Inbetriebnahmebegleitung und Dokumentation. Nutzen Sie zudem unseren strukturierten Leitfaden zur Elektrotechnikplanung, um die Anforderungen Ihres Projekts frühzeitig zu strukturieren und Planungslücken zu vermeiden. Sprechen Sie uns an, wenn Sie in Ihrem nächsten Projekt die Energieeffizienzpotenziale der Gebäudeautomation zuverlässig ausschöpfen möchten.
Häufig gestellte Fragen zur Gebäudeautomation
Was unterscheidet Gebäudeautomation von einfacher Gebäudesteuerung?
Gebäudeautomation gegenüber Gebäudesteuerung integriert mehrere Systeme und Prozesse systemübergreifend, während Gebäudesteuerung meist auf die manuelle oder teilautomatisierte Bedienung einzelner Anlagen beschränkt ist.
Wie viel Energie kann mit Gebäudeautomation wirklich eingespart werden?
Je nach Automatisierungsklasse und Steuerqualität sind bis zu 19% thermische und 13% elektrische Energieeinsparung realistisch, gemessen am Wechsel von Klasse C zu Klasse A nach EN 15232.
Welche Fehler treten am häufigsten bei der Gebäudetechnikplanung auf?
Typische Fehler sind Bedienfehler durch mangelnde Schulung und fehlende Interoperabilität, was zu ineffizienten Insellösungen führt, die erhebliche Energieverluste und höhere Betriebskosten verursachen.
Welche Normen sind für die Gebäudeautomation in Deutschland relevant?
Die VDI 3814 für die Planung in Deutschland ist die zentrale Planungsnorm, international ergänzt durch ISO 16484 und das Kommunikationsprotokoll BACnet für systemübergreifende Interoperabilität.
