LOD Elektrotechnik: Von der Detailstufe zum Informationsbedarf

Kurz gesagt:

Elektrotechnische Fachmodelle sollten nur die tatsächlich benötigten Informationen für den jeweiligen Projektmeilenstein liefern, um unnötige Detailtiefe zu vermeiden.
Der Fokus liegt auf den Attributdaten wie Hersteller, Typ und Wartungsintervalle, weniger auf der geometrischen Detailgenauigkeit im Modell.
LOIN definiert den konkreten Informationsbedarf zu einem bestimmten Zweck und Zeitpunkt, was den Modellierungsaufwand effizient steuert.
Frühzeitige Festlegung der LOIN-Anforderungen und automatisierte Prüfungen im Projektablauf helfen, teure Nacharbeiten und Modellüberarbeitungen zu vermeiden.
Der offene Austauschstandard IFC4.3 verbessert die disziplinübergreifende Datenkommunikation, insbesondere durch das strukturierte Datenmodell ifcElectricalDomain.

IET-Berlin

iet-berlin.de

Elektroplanung mit klarem Informationsbedarf

IET-Berlin unterstützt elektrotechnische Projekte mit präziser Planung, Projektkoordination und nachhaltigen Energiekonzepten.

Elektroplanung kennenlernen

Vom LOD zum LOIN: Normen, Begriffe und Praxisrelevanz

Die klassische LOD-Skala, wie sie aus angloamerikanischen BIM-Leitfäden bekannt ist, ordnet Modellelemente in starre Reifegrade. Diese Logik wird in der aktuellen Normung durch das Konzept Level of Information Need ersetzt, das in der DIN EN ISO 7817-1 beschrieben wird. LOIN fragt nicht, wie fein ein Bauteil modelliert ist, sondern welchen Informationsbedarf ein bestimmter Anwendungsfall zu einem bestimmten Zeitpunkt hat.

Für Elektrofachplaner bedeutet das einen Perspektivwechsel. Nicht die visuelle Feinheit eines Schaltschranks entscheidet über den Modellwert, sondern ob die zugehörigen Attributdaten korrekt in den IFC-Objekten hinterlegt sind. Der Informationsbegriff gliedert sich dabei in drei Bestandteile:

Geometrische Information: Lage, Abmessung und Einbauort eines Bauteils.
Alphanumerische Information: Hersteller, Typbezeichnung, Leistungsdaten und weitere Merkmale.
Dokumentarische Information: Datenblätter, Zertifikate und Prüfprotokolle.

Eine starre LOD-Skala verlangt oft Geometrie, die zum jeweiligen Zeitpunkt niemand braucht. Die LOIN-Matrix dagegen koppelt jeden Informationsbestandteil an einen konkreten Verwendungszweck, etwa die Kostenschätzung, die Kollisionsprüfung oder die spätere Wartungsplanung.

LOIN in Projektphasen: AIA, Meilensteine und Verbindung zu HOAI

Der LOIN-Ansatz entfaltet seine Wirkung erst im Vertrag. Die Auftraggeber-Informationsanforderungen, kurz AIA, sind das Steuerungsinstrument, mit dem ein Bauherr festlegt, welche Informationen er zu welchem Zeitpunkt erwartet. LOIN wird dabei als Anhang an die AIA erstellt, aus dem sich später konkrete Prüfregeln ableiten lassen, die in BIM-Prüfsoftware importiert werden.

In der Praxis hat sich eine Staffelung entlang von fünf Meilensteinen bewährt, wie BIM Deutschland darstellt. Für ein elektrotechnisches Projekt lässt sich das grob so abbilden:

Grundlagenermittlung und Vorplanung: grobe Topologie, erste Lastannahmen.
Entwurfsplanung: Trassenführung, Schaltschrankstandorte, vorläufige Betriebsmittel.
Genehmigungsplanung: belastbare Geometrie für behördliche Prüfungen.
Ausführungsplanung: vollständige Attributdaten für Ausschreibung und Montage.
Übergabe an den Betrieb: Wartungsintervalle, Prüfprotokolle, Anlagendokumentation.

Profi-Tipp: Legen Sie LOIN-Anforderungen schon in der Grundlagenermittlung fest, nicht erst zur Ausführungsplanung, sonst drohen teure Nachmodellierungen.

Diese Meilensteine lassen sich unmittelbar auf die Leistungsphasen der HOAI übertragen. Weil der LOIN-Anhang Vertragsbestandteil ist, bleibt er über das gesamte Projekt hinweg rechtlich verbindlich und wiederverwendbar, auch bei einem Wechsel der Fachplaner.

Checkliste: Was ein Elektrotechnik-Fachmodell liefern muss

Ein elektrotechnisches Fachmodell, das nach LOIN-Logik aufgebaut ist, muss drei Ebenen gleichzeitig bedienen. Es reicht nicht, Kabeltrassen und Schaltanlagen geometrisch korrekt zu platzieren, wenn die dazugehörigen Merkmale fehlen.

Geometrisch gehören dazu Kabeltrassen, Leitungsführungen, Schaltanlagen und die genauen Einbauorte von Verteilern, Steckdosen und Beleuchtungskörpern. Alphanumerisch sind mindestens Hersteller, Typbezeichnung, Leistungsdaten, Wartungsintervalle und eindeutige Identifikationsmerkmale zu hinterlegen, damit ein Bauteil später im Betrieb wiedergefunden werden kann. Dokumentarisch erwartet die Übergabe Datenblätter, Prüfprotokolle und Montageanweisungen.

Geometrie: Trassen, Leitungsführung, Einbauort jedes relevanten Betriebsmittels.
Attribute: Hersteller, Typ, Leistungsdaten, Wartungsintervall, Kennzeichnung.
Dokumente: Datenblatt, Prüfprotokoll, Montageanweisung.

Für Elektrofachplaner ist nicht die rein visuelle Darstellung entscheidend, sondern das korrekte Einpflegen von Attributdaten in IFC-Objekte, damit die Informationen im Betrieb tatsächlich nutzbar sind.

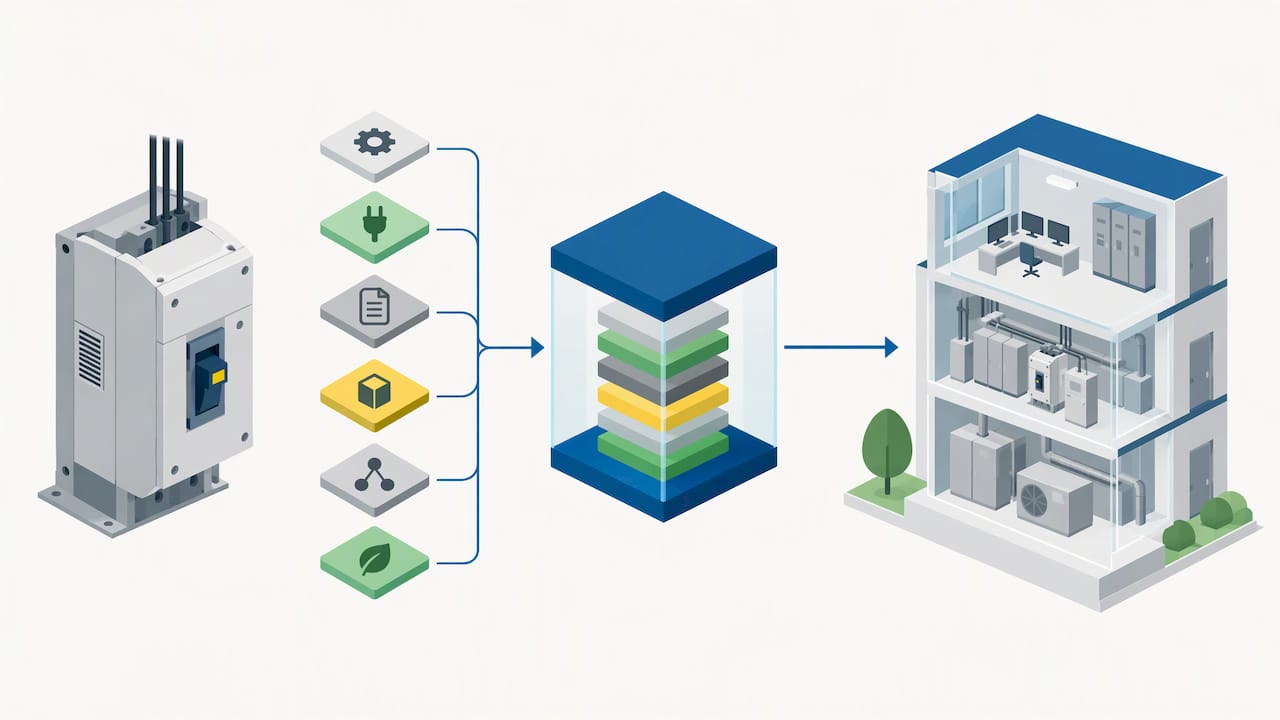

Diese Merkmale lassen sich direkt auf IFC Property Sets abbilden, etwa auf Pset-Strukturen für elektrische Geräte. Wer dieses Mapping früh definiert, vermeidet, dass Attributdaten später händisch in ein Facility-Management-System nachgetragen werden müssen. Genau an dieser Stelle entscheidet sich, ob ein Fachmodell im Betrieb Wert stiftet oder zur reinen Visualisierung verkommt.
