Normen wie EN 50160, IEC 61000‑3‑2 und IEC 61000‑3‑12 legen Grenzwerte fest, während IEC 61000‑4‑7 die Messmethodik regelt. Wer diese Zusammenhänge kennt, erkennt Probleme, bevor sie zu Ausfällen führen.
Kurz gesagt:
- Oberschwingungen entstehen durch nichtlineare Verbraucher wie Frequenzumrichter, Schaltnetzteile und Wechselrichter, was zu erhöhtem Verschleiß und Fehlfunktionen führt.
- Die Hauptursache für große Verzerrungen ist eine hohe Netzimpedanz, da schwächere Netze Oberschwingungsströme weniger dämpfen.
- Messungen nach IEC 61000‑4‑7 mit normgerechter Nachbehandlung sind essenziell, um Grenzwerte der NormEN wie EN 50160 zuverlässig einzuhalten.
- Eine regelmäßige Überprüfung der THD-Werte ist notwendig, wenn Schutzgeräte unerwartet auslösen oder die Werte dauerhaft die Normgrenzen überschreiten.
- Frühzeitig geplante Filtermaßnahmen beim Neubau können teure Nachrüstungen vermeiden und die Netzqualität nachhaltig sichern.
Was bedeutet Oberschwingungen im Netz eigentlich?
Eine Oberschwingung ist eine sinusförmige Spannungs‑ oder Stromkomponente, deren Frequenz ein ganzzahliges Vielfaches der Grundfrequenz beträgt. Die dritte Oberschwingung liegt bei 150 Hz, die fünfte bei 250 Hz und so weiter. Von diesen Harmonischen zu unterscheiden sind Zwischenharmonische, deren Frequenz kein ganzzahliges Vielfaches ist, sowie Supraharmonische im Bereich oberhalb von 2 kHz bis 150 kHz, die vor allem durch moderne Schaltnetzteile entstehen.
Die zentrale Messgröße heißt Total Harmonic Distortion, kurz THD. Sie beschreibt, wie stark eine Spannung oder ein Strom von der reinen Sinusform abweicht.
- THDu: Verzerrung der Spannung, meist in Prozent der Grundschwingung angegeben
- THDi: Verzerrung des Stroms, oft deutlich höher als THDu bei nichtlinearen Lasten
- Typische Messordnungen: Ordnung 2 bis 40, teilweise bis 50, je nach Norm und Messgerät
Diese Begriffe bilden die Grundlage für jede weitere Analyse, ob im Prüfbericht oder im Gespräch mit dem Netzbetreiber.
Ursachen von Oberschwingungen: Woher die Störungen wirklich kommen
Die Hauptursache liegt fast immer bei nichtlinearen Lasten, also Verbrauchern, die den Strom nicht proportional zur anliegenden Spannung aufnehmen. Wer die Ursachenanalyse beginnt, sollte zuerst die installierte Leistungselektronik im Objekt prüfen, denn dort entstehen die meisten Rückwirkungen ins Netz.
- Frequenzumrichter und Antriebstechnik: Sie schalten den Netzstrom pulsweise und erzeugen dabei charakteristische Stromoberschwingungen der Ordnung 5, 7, 11 und 13.
- Wechselrichter in Photovoltaikanlagen und USV‑Systemen: Sie speisen über Halbleiterschalter ein, was je nach Schaltfrequenz zu niederfrequenten Harmonischen oder hochfrequenten Supraharmonischen führt.
- Schaltnetzteile in IT‑ und LED‑Beleuchtungssystemen: Ihre Gleichrichterschaltung zieht Strom nur nahe dem Spannungsscheitel, was zu ausgeprägten dritten und fünften Oberschwingungen führt.
- Gesteuerte gegenüber ungesteuerten Gleichrichtern: Gesteuerte Gleichrichter mit Thyristoren erzeugen durch ihren Zündwinkel zusätzlich Zwischenharmonische, während ungesteuerte Dioden‑Gleichrichter ein eher stabiles Oberschwingungsspektrum liefern.
Auch die Netzimpedanz spielt eine Rolle. Ein Netz mit hoher Kurzschlussleistung dämpft Oberschwingungsströme besser als ein schwaches Netz am Ende einer langen Leitung. Bei dezentraler Einspeisung oder im Inselbetrieb steigen die Verzerrungen oft deutlich, weil die stabilisierende Wirkung des öffentlichen Netzes fehlt.
Auswirkungen von Oberschwingungen auf Anlagen und Betriebsmittel

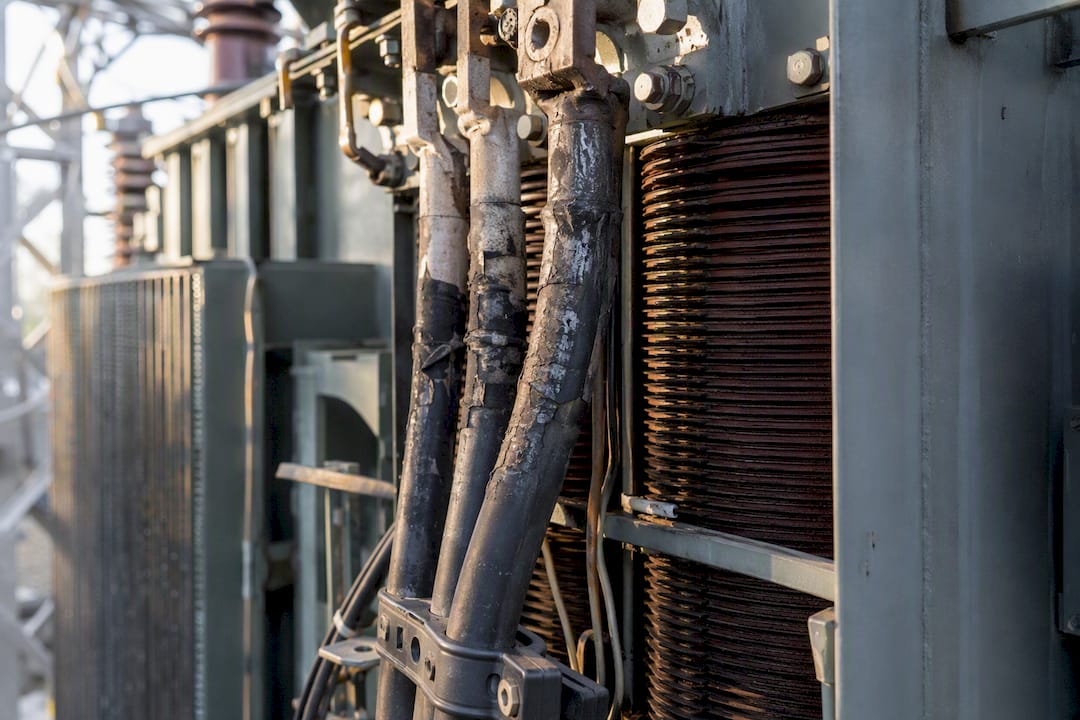

Oberschwingungen erhöhen die Leerlauf‑ und Lastverluste in Transformatoren spürbar. Die daraus entstehende zusätzliche Erwärmung verkürzt die Lebensdauer der Isolierstoffe und kann im ungünstigen Fall zu Funktionsstörungen führen. Kabel altern schneller, weil der Skin‑Effekt bei höheren Frequenzen den effektiven Leiterquerschnitt verringert.
Zur Einordnung: EN 50160 nennt einen Richtwert für THD, der typischerweise als unter 8 % angesehen wird für die Versorgungsspannung, gemessen über 95 % der Zeit einer Woche. Liegt ein Netz dauerhaft darüber, ist mit erhöhtem Verschleiß an angeschlossenen Geräten zu rechnen.
Weitere typische Folgen:
- Resonanzen zwischen Kompensationskondensatoren und Netzinduktivität, die einzelne Oberschwingungsordnungen stark verstärken
- Fehlauslösungen von Schutzgeräten durch verzerrte Stromverläufe, die Auslösekennlinien falsch interpretieren
- Sternpunktverschiebung und erhöhte Neutralleiterströme, besonders bei dominanter dritter Oberschwingung
- Messfehler bei älteren Zählern und Störungen in Kommunikationssystemen, die auf ähnlichen Frequenzbändern arbeiten
Gerade der letzte Punkt wird in der Praxis oft unterschätzt, weil die Symptome zunächst wie ein IT‑Problem aussehen und nicht wie eine Netzqualitätsfrage.
Netzqualität verbessern: Normen und Messmethodik im Überblick
Schwingungsanalysen im Stromnetz folgen einem festen normativen Gerüst. Vier Regelwerke bilden dabei das Rückgrat jeder seriösen Bewertung.
- EN 50160 beschreibt die Merkmale der Versorgungsspannung im öffentlichen Verteilnetz, inklusive Grenzwerten für einzelne Oberschwingungsordnungen und den THD‑Richtwert.
- IEC 61000‑3‑2 regelt Grenzwerte für Oberschwingungsströme bei Geräten mit einem Eingangsstrom bis 16 A je Leiter, also die meisten Haushalts‑ und Bürogeräte.
- IEC 61000‑3‑12 übernimmt diese Aufgabe für Geräte mit Eingangsstrom über 16 A bis 75 A und betrifft damit größere Industrieanlagen.
- IEC 61000‑4‑7 legt die Messmethodik fest: spektrale Auswertung mittels diskreter Fourier‑Transformation (DFT) bis 9 kHz, mit klar definierter Nachbehandlung.
Die Nachbehandlung entscheidet oft über die Aussagekraft einer Messung. IEC 61000‑4‑7 schreibt eine Fensterlänge nahe 200 Millisekunden vor, dazu Gruppierung benachbarter Spektrallinien und eine Mittelung über festgelegte Beobachtungszeiträume. Wird die FFT‑Fensterlänge nicht sauber an die Netzperiode angepasst, können geradzahlige Oberschwingungen systematisch falsch bewertet werden, ein Fehler, der in älteren Messprotokollen immer wieder auftaucht.
| Norm | Regelungsbereich | Praxisrelevanz |
|---|---|---|
| EN 50160 | Spannungsmerkmale im öffentlichen Netz | Referenz für THD‑Richtwerte am Netzanschlusspunkt |
| IEC 61000‑3‑2 | Geräte bis 16 A je Leiter | Typgrenzwerte für Haushalts‑ und Bürogeräte |
| IEC 61000‑3‑12 | Geräte über 16 A bis 75 A | Grenzwerte für größere Industriegeräte |
| IEC 61000‑4‑7 | Messverfahren und Nachbehandlung | Grundlage für vergleichbare Messergebnisse |
Ohne diese normkonforme Nachbehandlung lassen sich Messwerte kaum seriös mit Grenzwerten vergleichen, ein Punkt, der bei internen Messkampagnen häufig übersehen wird.
Maßnahmen gegen Oberschwingungen: Was in der Planung wirklich hilft
Die wirksamste Maßnahme ist immer noch die Vermeidung an der Quelle. Wer bei der Geräteauswahl auf EMV‑gerechte Ausführungen achtet und Schaltungen so plant, dass nichtlineare Lasten sich gegenseitig nicht verstärken, reduziert das Problem, bevor es entsteht.
- EMV‑gerechte Geräteauswahl: Aktive Leistungsfaktorkorrektur in Netzteilen und Umrichtern senkt die Stromverzerrung oft erheblich gegenüber einfachen Gleichrichterschaltungen.
- Passive Filter: Saugkreise für dominante Ordnungen wie die fünfte oder siebte Harmonische sind kostengünstig, aber nur für feste Betriebspunkte wirksam.
- Aktive Filter: Sie kompensieren dynamisch über einen breiten Frequenzbereich und eignen sich für Anlagen mit wechselnder Lastzusammensetzung, verursachen aber höhere Investitionskosten.
- Verdrosselte Kompensation: Kompensationskondensatoren mit vorgeschalteter Drossel verhindern Resonanzen mit vorhandenen Netzoberschwingungen.
- K‑Faktor‑Transformatoren: Sie sind für erhöhte Oberschwingungslasten ausgelegt und vermeiden die sonst übliche Überdimensionierung eines Standardtransformators.
Betrieblich lohnt sich zusätzlich ein durchdachtes Lastmanagement, das nichtlineare Verbraucher zeitlich staffelt, sowie eine frühzeitige Abstimmung mit dem Netzbetreiber, wenn größere Umrichteranlagen oder Ladeinfrastruktur geplant sind. Bei Lastmanagementsystemen für Ladeinfrastrukturen zeigt sich das besonders deutlich, weil viele gleichzeitig ladende Fahrzeuge die Oberschwingungslast eines Anschlusses erheblich verändern können.
Profi‑Tipp: Planen Sie bei Neubauten grundsätzlich Raumreserven für spätere Filterinstallationen ein, auch wenn eine erste Berechnung keinen akuten Bedarf zeigt. Eine nachträgliche Filterinstallation ist deutlich teurer als eine von Anfang an vorgesehene Fläche im Schaltschrank oder Technikraum.
Praxischeck: Wann lohnt sich eine Messkampagne wirklich?
Aus der Planungspraxis heraus lässt sich eine klare Faustregel ableiten: Sobald THD‑Werte wiederholt über den Richtwerten aus EN 50160 liegen oder Schutzgeräte ohne erkennbaren Grund auslösen, ist eine strukturierte Messkampagne fällig, keine einmalige Stichprobe. Eine einzelne Messung an einem ruhigen Betriebstag sagt wenig aus, wenn die kritische Last nur zeitweise läuft.
Sinnvoll ist ein Ablauf mit mehrtägiger Dauermessung nach IEC 61000‑4‑7, gefolgt von einer Abstimmung mit dem Netzbetreiber über die tatsächliche Netzanschlussoption am Anschlusspunkt. Erst danach lässt sich seriös entscheiden, ob ein passiver Filter reicht oder eine aktive Kompensation nötig wird. IET‑Berlin bringt genau diese Kombination aus Normenkenntnis und Planungspraxis in Projekte ein, von der ersten Lastgangbewertung bis zur Abnahme der Maßnahme.
— Alexander Blau
Normkonforme Planung und Messung mit IET‑Berlin
IET‑Berlin übernimmt für Bauherren und Generalunternehmer genau die Aufgaben, die eine Oberschwingungsproblematik verlangt: normkonforme Messmethodik nach IEC 61000‑4‑7, eine belastbare Ursachenanalyse und eine Planung, die Filtermaßnahmen von Anfang an technisch und räumlich vorsieht, statt sie nachträglich improvisieren zu müssen.
Anders als eine reine Messfirma liefert IET‑Berlin die Messung und die daraus folgende Planungsleistung aus einer Hand, inklusive Abstimmung mit Netzbetreibern und Koordination mit ausführenden Firmen. Wer ein Bauprojekt mit Ladeinfrastruktur, Photovoltaik oder größerer Leistungselektronik plant, sollte Oberschwingungen von Beginn an mitdenken. Einen Überblick über die Elektrotechnik‑Planungsleistungen von IET‑Berlin finden Sie auf der zugehörigen Themenseite, dort lässt sich auch eine erste Anfrage für Ihr Projekt stellen.
Quellen
- Powerquality
- Oberschwingungen – Elektrotechnik (TÜV SÜD)
- Einfluss moderner Technik auf Oberschwingungen (Siemens)
FAQ
Wie hoch dürfen Spannungsschwankungen im Netz sein?
Nach EN 50160 gilt für die Gesamtverzerrung der Versorgungsspannung ein Richtwert von THD < 8 %, gemessen über 95 % der Zeit einer Woche. Einzelne Oberschwingungsordnungen haben zusätzlich eigene Grenzwerte innerhalb dieser Norm.
Was ist die Ursache für Oberschwingungen?
Hauptursache sind nichtlineare Lasten wie Frequenzumrichter, Wechselrichter und Schaltnetzteile, die den Strom nicht sinusförmig, sondern pulsweise aus dem Netz ziehen.
Welche Grenzwerte gelten für Oberschwingungen?
Für Geräte bis 16 A je Leiter gilt IEC 61000‑3‑2, für Geräte zwischen 16 A und 75 A gilt IEC 61000‑3‑12. Am Netzanschlusspunkt selbst bildet EN 50160 den Bewertungsrahmen für die Spannung.
Warum schwankt die Spannung im Stromnetz?
Spannungsschwankungen entstehen durch wechselnde Lastprofile, Einspeisung dezentraler Erzeuger und die begrenzte Netzimpedanz am Anschlusspunkt. Oberschwingungen verstärken diesen Effekt zusätzlich, weil sie die reine Sinusform der Spannung verzerren.
Wie werden Oberschwingungen gemessen?
Die Messung erfolgt nach IEC 61000‑4‑7 mittels diskreter Fourier‑Transformation über ein Fenster von rund 200 Millisekunden, mit anschließender Gruppierung und Mittelung der Spektrallinien. Nur mit dieser Nachbehandlung sind Messwerte mit den Grenzwerten aus EN 50160 oder IEC 61000‑3‑12 vergleichbar.
