Photovoltaikanlage verstehen: Technik, Typen und Integration

Ob Neubau oder Sanierung, ob Flachdach oder Fassade: Die Wahl der richtigen PV-Lösung hat weitreichende Konsequenzen für Statik, Elektrotechnik, Genehmigungsverfahren und den langfristigen Ertrag. Dieser Artikel klärt Grundlagen, stellt die wichtigsten Systemtypen gegenüber und zeigt, worauf es bei der Planung wirklich ankommt.

Grundlagen der Photovoltaikanlage

Eine Photovoltaikanlage wandelt Sonnenlicht mittels des photovoltaischen Effekts direkt in elektrischen Gleichstrom um. Die Basis bilden Solarzellen, die zu Modulen zusammengefasst werden. Diese Module erzeugen Gleichstrom, der durch einen Wechselrichter in netzkompatiblen Wechselstrom umgewandelt wird. Erst durch diesen Schritt lässt sich die Energie ins öffentliche Netz einspeisen oder direkt im Gebäude nutzen.

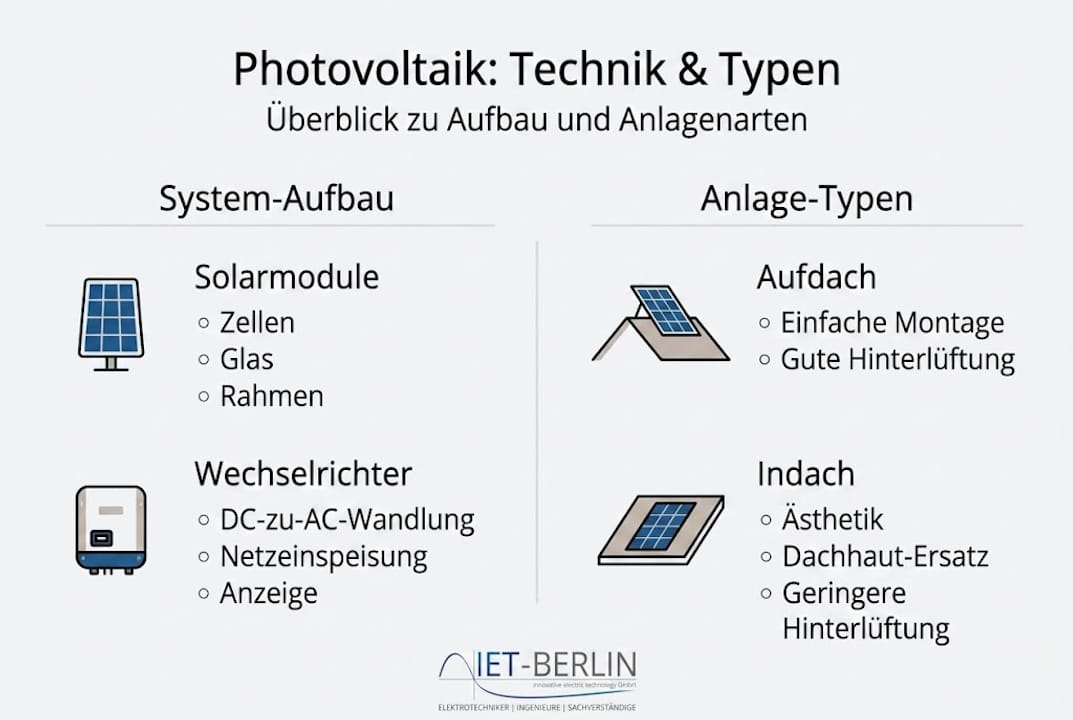

Wichtige Bestandteile einer PV-Anlage im Überblick:

• Solarmodule: Siliziumbasierte Photovoltaikzellen (monokristallin, polykristallin oder Dünnschicht), die Lichtenergie in Gleichstrom umwandeln
• Wechselrichter: Wandelt Gleichstrom in Wechselstrom um; unterschieden wird zwischen Stringwechselrichtern, Mikrowechselrichtern und Hybridwechselrichtern mit Speicheranbindung
• Montagesystem: Trägt die Module und sichert die mechanische Stabilität; unterscheidet sich je nach Anlagentyp (Aufdach, Indach oder Fassade)
• Stromspeicher (optional): Lithium-Ionen-Batterien ermöglichen die zeitversetzte Nutzung von selbst erzeugtem Strom, was den Eigenverbrauchsanteil signifikant erhöht
• Einspeisezähler und Netzanschlusskomponenten: Regeln die Messung und das Zusammenspiel mit dem öffentlichen Stromnetz gemäß den Vorgaben des Netzbetreibers

Ein häufig verwechseltes Pendant ist die Solarthermie. Während Photovoltaik elektrischen Strom erzeugt, nutzt Solarthermie Sonnenenergie ausschließlich zur Wärmeerzeugung, beispielsweise für Trinkwasser oder Heizungsunterstützung. Beide Technologien ergänzen sich in modernen Gebäudekonzepten, verfolgen aber grundlegend unterschiedliche Funktionsprinzipien. Hybridmodule, sogenannte PVT-Systeme, kombinieren beide Technologien in einem Bauteil und bieten damit besondere gestalterische wie energetische Vorteile, wie auch die Photovoltaik-Integration in der Architektur für Architekten verdeutlicht.

Für Bauherren und Architekten ist es entscheidend, die Photovoltaikanlage nicht als isoliertes technisches Element zu betrachten, sondern als integralen Bestandteil des Gebäudeenergiekonzepts. Eine frühzeitige Berücksichtigung in der Entwurfs- und Vorplanungsphase spart erhebliche Kosten und vermeidet aufwendige Nachbesserungen. Informationen zur PV in Gebäuden zeigen, wie sich Effizienz und Nachhaltigkeit bereits in frühen Planungsphasen sichern lassen.

Profi-Tipp: Der häufigste Planungsfehler ist die nachträgliche Integration einer PV-Anlage ohne Berücksichtigung von Leitungswegen, Zählerplatzkonzepten und Speicherstandorten. Wer diese Aspekte erst nach Rohbauabschluss klärt, zahlt deutlich mehr und büßt oft an Systemeffizienz ein.

Mit diesem Überblick gehen wir nun tiefer auf die verschiedenen PV-Anlagetypen und ihre Möglichkeiten ein.

Arten der Photovoltaikanlagen: Aufdach, Indach und BIPV im Vergleich

Die Wahl des Anlagensystems beeinflusst nicht nur den Ertrag, sondern auch Optik, Statik, Kosten und die Anforderungen an die Gebäudeplanung. Drei Haupttypen dominieren den Markt für gebäudebezogene Photovoltaik.

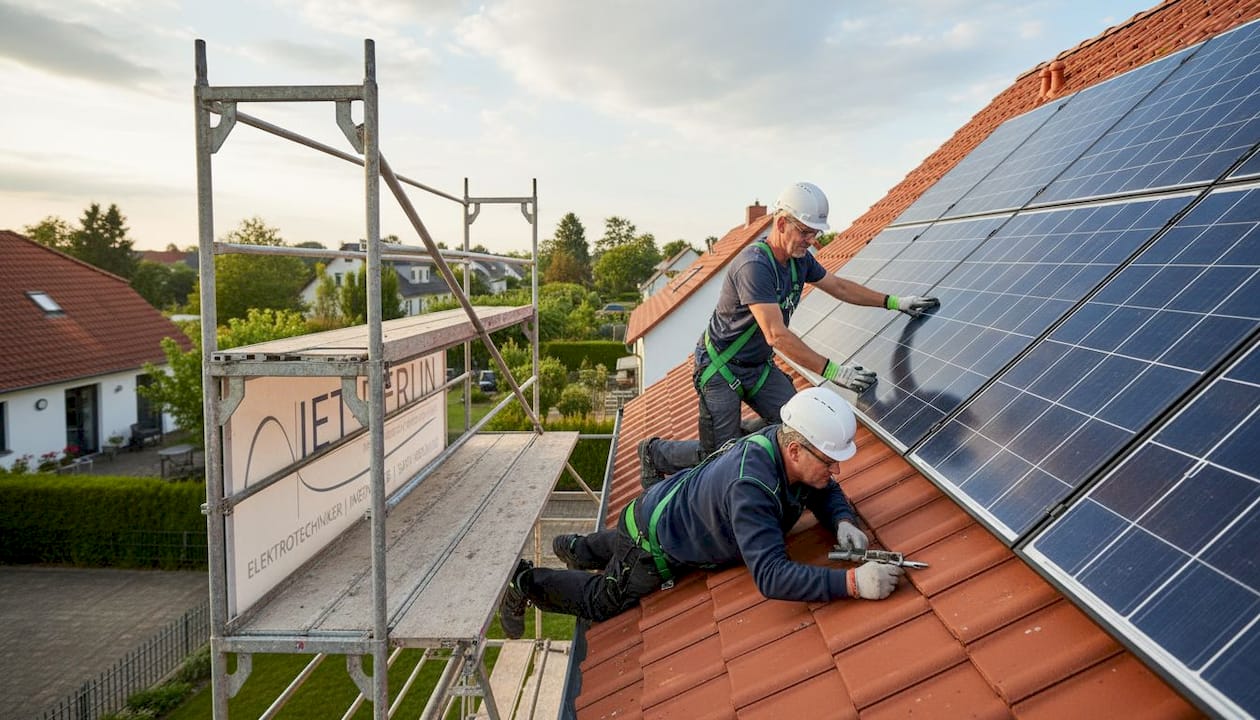

Aufdach-Systeme sind die verbreitetste Lösung. Module werden auf einem Trägersystem montiert, das auf dem fertigen Dachbelag befestigt wird. Diese Variante ist technisch ausgereift, vergleichsweise preiswert und lässt sich flexibel nachrüsten. Der Nachteil liegt in der optischen Wirkung: Die aufgeständerten Module sind deutlich sichtbar und fügen sich nicht immer harmonisch in das Gebäudebild ein.

Indach-Systeme integrieren die Solarmodule direkt in die Dachfläche, indem sie herkömmliche Dachziegel ersetzen. Das Ergebnis ist eine flächenbündige, optisch ansprechende Lösung. Die Montage erfordert jedoch eine sorgfältige Abdichtungsplanung, da die Module gleichzeitig die Funktion der Dachhaut übernehmen. Die Investitionskosten liegen über denen klassischer Aufdach-Anlagen, werden aber teilweise durch den Wegfall der konventionellen Eindeckung kompensiert.

Gebäudeintegrierte Photovoltaik (BIPV) geht noch einen Schritt weiter. Hier werden Solarmodule als funktionales Bauelement in Fassaden, Brüstungen, Dachverglasungen oder Sonnenschutzelemente integriert. BIPV ersetzt andere Bauelemente vollständig und bietet Architekten maximale gestalterische Freiheit. Bauwerksintegrierte Photovoltaik zeigt das weltweite Potenzial dieser Technologie mit bis zu 1400 GW, während Nachführsysteme (Tracker) den Ertrag um bis zu 25 Prozent steigern können, jedoch mit höheren Kosten und eigenem Energieverbrauch verbunden sind.

“BIPV bietet nicht nur energetische Erträge, sondern ermöglicht es Architekten, Solar als gestalterisches Element zu begreifen, das Bauelemente ersetzt und gleichzeitig Energie erzeugt.”

Typische Einsatzszenarien im Überblick:

• Wohngebäude im Neubau: Indach- oder Aufdach-Systeme auf Schrägdächern, BIPV bei ambitionierten Gestaltungskonzepten
• Gewerbliche Flachdachgebäude: Aufdach-Systeme mit Ost-West-Ausrichtung zur Maximierung der Gesamtfläche
• Fassaden und Bürogebäude: BIPV in Form von strukturellen Glaspaneelen oder Sonnenschutzlamellen
• Historische Gebäude mit Denkmalschutz: Sonderformen transparenter oder farbiger Module, die gestalterische Auflagen erfüllen
• Carports und Pergolen: Freistehende PV-Konstruktionen als Ergänzung zur gebäudegebundenen Erzeugung

Die PV-Integration im Bau erfordert eine enge Abstimmung zwischen Elektroplanern, Architekten und ausführenden Gewerken, besonders wenn BIPV-Elemente als tragende oder abdichtende Bauteile fungieren.

Mit diesen Systemarten im Kopf wenden wir uns konkret der Integration und Planung im Bauprozess zu.

PV-Integration in Neubau und Sanierung

Die technische Umsetzung einer Photovoltaikanlage stellt Bauherren und Architekten vor deutlich komplexere Anforderungen, als es auf den ersten Blick erscheint. Neubau und Bestandssanierung unterscheiden sich dabei grundlegend in ihren Rahmenbedingungen und Lösungsansätzen.

Beim Neubau besteht die Möglichkeit, alle relevanten Gewerke von Anfang an aufeinander abzustimmen. Tragwerk, Dachabdichtung, Elektroinstallation und Energiekonzept können integral geplant werden. Das erlaubt kurze Leitungswege, optimierte Zählerplatzkonzepte und eine saubere Kabelführung ohne nachträgliche Schlitze oder Unterputzkanäle. Gleichzeitig müssen Dachstatik und Schneelasten von Anfang an für das Modulgewicht ausgelegt sein, da Standardkonstruktionen oft nicht ausreichen.

Bei der Sanierung bestehender Gebäude sind die Herausforderungen deutlich größer. Die Dachkonstruktion wurde nicht für das Zusatzgewicht von Modulen und Montagesystemen ausgelegt. Eine statische Prüfung durch einen Tragwerksplaner ist zwingend erforderlich. Zusätzlich müssen Leitungswege durch bestehende Decken und Wände geführt werden, was den Aufwand und die Kosten erheblich erhöht. Beim Einsatz von BIPV-Komponenten, die andere Bauelemente ersetzen, ergeben sich zudem bauordnungsrechtliche Fragen zur Abnahme und Zertifizierung der Bauelemente, wie Photovoltaik-Integration in der Architektur ausführlich darlegt.

Schrittweise Planung bis zur Inbetriebnahme:

1. Voruntersuchung: Dachstatik, Ausrichtung, Verschattungsanalyse mittels Simulation, Prüfung bestehender elektrischer Infrastruktur
2. Konzeptplanung: Auswahl des Anlagentyps, Dimensionierung von Modulanzahl, Wechselrichterleistung und Speichergröße
3. Genehmigung: Abstimmung mit Netzbetreiber, Prüfung nach Erneuerbare-Energien-Gesetz (EEG), ggf. Baugenehmigung bei BIPV
4. Ausführungsplanung: Detaillierte Elektroplanung, Leitungsführung, Zählerkonzept, Montageplanung
5. Ausführung: Koordinierte Montage der Anlage durch Fachbetriebe mit Abnahme nach VDE-Normen
6. Inbetriebnahme und Anmeldung: Netzanschluss durch Netzbetreiber, Anmeldung im Marktstammdatenregister, Einweisung des Betreibers

Besondere Aufmerksamkeit verdienen Verschattungskonzepte. Selbst partielle Verschattung durch Schornsteine, Gauben oder Nachbargebäude reduziert den Gesamtertrag einer Anlage überproportional stark, wenn keine geeigneten Maßnahmen wie Moduloptimizer oder Mikrowechselrichter eingesetzt werden. Eine sorgfältige Simulation ist deshalb keine optionale Leistung, sondern ein unverzichtbarer Planungsschritt. Informationen zur wirtschaftlichen Planung von PV-Anlagen helfen dabei, Kosten und Ertrag realistisch abzuschätzen.

Profi-Tipp: Binden Sie den Elektrofachplaner, den Tragwerksplaner und den Architekten bereits in der Vorplanungsphase ein, bevor Dachkonstruktion oder Fassadendetails festgelegt sind. Jede Änderung im späteren Planungsstadium kostet ein Vielfaches der frühzeitigen Abstimmung.

Nachdem die Herausforderungen in der Planung klar sind, lohnt ein genauer Blick auf die Vorteile, die PV-Anlagen für Gebäude bringen.

Vorteile einer PV-Anlage für Bauherren und Architekten

Die Entscheidung für eine Photovoltaikanlage ist keine rein ideologische, sondern eine nüchtern kalkulierbare wirtschaftliche und strategische Entscheidung. Für Bauherren und Architekten ergeben sich daraus unterschiedliche, aber gleichermaßen relevante Vorteile.

Wirtschaftliche Vorteile für Bauherren:

• Signifikante Reduktion der laufenden Stromkosten durch hohen Eigenverbrauchsanteil, besonders in Kombination mit einem Speichersystem
• Wertsteigerung der Immobilie durch geringere Betriebskosten und positiven Energieausweis
• Einnahmen durch Netzeinspeisung gemäß EEG-Einspeisevergütung
• Unabhängigkeit von steigenden Energiepreisen und kurzfristigen Marktentwicklungen
• Nutzung staatlicher Förderprogramme auf Bundes- und Länderebene, etwa KfW-Kredite oder Zuschüsse

Gestaltungs- und Planungsvorteile für Architekten:

• BIPV eröffnet neue gestalterische Möglichkeiten, indem Solarmodule als architektonisches Gestaltungselement eingesetzt werden
• Transparente oder farbige Sondermodule ermöglichen individuelle Fassadenkonzepte, die konventionellen Verkleidungen optisch überlegen sind
• Photovoltaik als Nachweis für Nachhaltigkeitszertifizierungen wie DGNB oder LEED, die für Gewerbe- und Bürogebäude zunehmend gefordert werden
• Stärkung des eigenen Planungsprofils im Bereich energieeffizienter und zukunftsorientierter Gebäude

Das Potenzial von bauwerksintegrierter Photovoltaik wird weltweit auf bis zu 1400 GW geschätzt, was verdeutlicht, wie groß der noch ungenutzte Anteil an geeigneten Gebäudeflächen ist. In Deutschland allein könnten Fassaden und Dächer bestehender Gebäude einen wesentlichen Beitrag zur Energiewende leisten, wenn die Integration konsequenter geplant und umgesetzt würde.

Statistik: Laut aktuellen Marktanalysen amortisieren sich gut geplante Photovoltaikanlagen in Deutschland durchschnittlich innerhalb von 8 bis 12 Jahren. Mit steigenden Strompreisen verkürzt sich dieser Zeitraum weiter.

Informationen zu nachhaltiger Energie und spezifische PV-Vorteile für Bauherren verdeutlichen, wie vielfältig die Chancen sind, die eine sorgfältig integrierte Anlage bietet. Entscheidend ist dabei, dass die Vorteile nicht automatisch eintreten, sondern direkt von der Qualität der Planung und Ausführung abhängen.

Ökologische Bilanz: Eine typische Photovoltaikanlage in Deutschland erzeugt innerhalb von 1 bis 3 Jahren so viel Strom, wie für ihre Herstellung benötigt wurde. Die CO2-Einsparung über die gesamte Lebensdauer von 25 bis 30 Jahren ist erheblich und trägt direkt zu den Klimaschutzzielen bei, zu denen Gebäudeeigentümer und Projektentwickler zunehmend rechtlich und wirtschaftlich verpflichtet werden.

Diese Vorteile zeigen das Potenzial. Doch was wird beim Thema wirklich oft übersehen?

Was Bauherren und Architekten meist Übersehen

Aus langjähriger Erfahrung in der Elektrotechnikplanung zeigt sich ein wiederkehrendes Muster: Das größte Hindernis für erfolgreiche PV-Projekte ist nicht die Technik, sondern die Koordination. Zu oft wird die PV-Anlage als separates Add-on behandelt, das nach Fertigstellung des eigentlichen Gebäudes aufgesetzt wird. Diese Herangehensweise führt zu suboptimalen Ergebnissen, die sich über Jahrzehnte in schlechterer Wirtschaftlichkeit niederschlagen.

Ein weiteres, oft unterschätztes Thema ist die langfristige Flexibilität. Gebäude und ihre Nutzung verändern sich. Eine PV-Anlage, die heute für den Eigenverbrauch eines Einfamilienhauses dimensioniert ist, muss morgen möglicherweise eine Ladeinfrastruktur für Elektrofahrzeuge versorgen oder ein gewachsenes Haushaltsgeräteprofil bedienen. Wer Kabelquerschnitte, Zählerpositionen und Wechselrichterkapazitäten von Anfang an auf Wachstum ausrichtet, spart bei der Nachrüstung erhebliche Kosten.

BIPV wird häufig als zu teuer abgelehnt, ohne den vollständigen wirtschaftlichen Vergleich zu ziehen. Wenn BIPV-Elemente Fassadenverkleidungen oder Dachabdichtungen ersetzen, sinkt der Nettomehrpreis gegenüber konventionellen Lösungen deutlich. Design und Funktion schließen sich hier nicht aus. Sie ergänzen sich, wenn man die Kalkulation vollständig und ehrlich aufstellt.

Unser dringender Rat an alle, die ein PV-Projekt planen: Binden Sie alle Fachdisziplinen, Elektroplanung, Tragwerksplanung, Haustechnik und Architektur, bereits in der Vorplanung ein. Nicht als nachträgliche Prüfinstanz, sondern als gleichberechtigte Partner im Entwurfsprozess. Dieser Schritt ist der zuverlässigste Weg zu einer effizienten PV-Gebäudeplanung, die wirtschaftlich, technisch und gestalterisch überzeugt.

Unterstützung bei Planung und Umsetzung Ihrer PV-Anlage

Die Theorie ist das eine. Die Umsetzung eines konkreten PV-Projekts erfordert jedoch präzise Fachplanung, Erfahrung in der Projektkoordination und fundiertes Wissen über Genehmigungsanforderungen, Normkonformität und Fördermöglichkeiten. IET-Berlin GmbH begleitet Bauherren und Architekten in Berlin, Brandenburg und bundesweit von der ersten Konzeptidee bis zur Inbetriebnahme.

Ob klassische Aufdachanlage, Indachsystem oder anspruchsvolle BIPV-Integration: Unsere Elektrofachplaner entwickeln individuelle Lösungen, die technische Anforderungen, wirtschaftliche Ziele und architektonische Ansprüche verbinden. Sprechen Sie uns an für eine fundierte PV-Beratung bei IET-Berlin, profitieren Sie von unserer Expertise in der nachhaltigen Planung und erfahren Sie, wie wir Ihr Vorhaben durch effiziente PV-Integration zukunftssicher gestalten.

Häufig gestellte Fragen

Welche Komponenten umfasst eine PV-Anlage?

Eine Photovoltaikanlage besteht aus Solarmodulen, einem Wechselrichter, dem Montagesystem und optional einem Stromspeicher. Bei BIPV-Systemen übernehmen die Module zusätzlich bauliche Funktionen wie Fassadenverkleidung oder Dachabdichtung.

Wo liegt der Unterschied zwischen Aufdach-, Indach- und BIPV-Systemen?

Aufdach-Systeme werden auf dem fertigen Dachbelag montiert, Indach-Systeme ersetzen dabei herkömmliche Dachziegel, während BIPV integraler Bestandteil der Gebäudehülle sind und andere Bauelemente vollständig ersetzen. Bauwerksintegrierte Photovoltaik bietet dabei das höchste gestalterische Potenzial, erfordert aber auch den größten Planungsaufwand.

Welche Vorteile bietet BIPV gegenüber klassischen PV-Anlagen?

BIPV bietet ästhetische Vorteile, kann andere Bauelemente ersetzen und erlaubt kreative Gebäudeintegration in Fassaden, Brüstungen und Dachverglasungen. Laut Photovoltaik-Integration in der Architektur eröffnet dies besonders für Architekten gestalterische Freiheiten, die über konventionelle Solarinstallationen weit hinausgehen.
