Verantwortlich für die vollständige Erstübergabe ist der Errichter. Der Betreiber muss die Unterlagen danach pflegen und bei jeder Änderung aktualisieren.
- Stromlauf‑, Schalt‑ und Klemmenpläne
- Prüf‑ und Inbetriebnahmeprotokolle
- Stück‑ und Ersatzteillisten
- Betriebs‑ und Wartungsanleitungen
- As‑built‑Dokumentation mit Revisionsstand
Profi-Tipp: Fehlt auch nur ein Prüfprotokoll, gilt die Anlage in der Praxis häufig als nicht abnahmefähig. Klären Sie den Dokumentationsumfang deshalb schon im Vertrag, nicht erst bei der Übergabe.
Eine Übergabedokumentation ist erst dann norm- und rechtssicher, wenn Pläne, Prüfprotokolle, Ersatzteillisten und As‑built‑Stand lückenlos, versioniert und mit klarer Verantwortlichkeit vorliegen.
| Thema | Details |
|---|---|
| Pflichtdokumente | Pläne, Klemmenlisten, Prüfprotokolle, Betriebsanleitungen und As‑built‑Stand bilden den Kern. |
| Normative Basis | DIN VDE 0100‑600, DIN EN 61082 und DIN VDE 0105‑100 legen Mindestinhalte fest, keine starre Form. |
| Verantwortlichkeit | Der Errichter liefert die Erstdokumentation, der Betreiber pflegt sie danach fortlaufend. |
| Revisionssicherheit | Roteinträge und As‑built‑Freigabe brauchen ein nachvollziehbares Änderungsprotokoll. |
| Unterstützung durch IET-Berlin | IET-Berlin begleitet Erstellung, As‑built‑Dokumentation und Inbetriebnahme normgerecht mit. |
Welche Normen und Rechtsgrundlagen regeln die Übergabedokumentation?
Die Basis bildet die Normenreihe DIN VDE 0100, ergänzt durch spezifischere Regelwerke für einzelne Dokumentationsaspekte. DIN VDE 0100‑600 definiert die Erstprüfung und nennt konkrete Mindestinhalte für Prüfberichte. DIN EN 61082 (VDE 0040) regelt, wie elektrotechnische Unterlagen grafisch und strukturell aufzubauen sind. DIN VDE 0105‑100 beschreibt den Betrieb elektrischer Anlagen und damit auch, welche Dokumente im laufenden Betrieb vorliegen müssen. Für Sonderbauten wie medizinisch genutzte Bereiche verlangt DIN VDE 0100‑710 zusätzliche Nachweise, etwa Blockschaltbilder und Prüfbücher zur Sicherheitsstromversorgung.
Rechtlich flankiert wird das Ganze durch die Betriebssicherheitsverordnung (BetrSichV) und durch DGUV Vorschrift 3, die Prüfpflichten und Wiederholungsprüfungen an ortsfesten und ortsveränderlichen Anlagen regelt. Keine dieser Normen schreibt allerdings ein starres Format vor.
VDI 6026 empfiehlt eine phasenbezogene Strukturierung der Dokumentation nach Planung, Ausführung und Revision und rät ausdrücklich, den Informationsumfang vertraglich zu definieren, um spätere Streitigkeiten zu vermeiden.
Für Energieversorgungsanlagen liefert die VGBE‑S‑831 einen zusätzlichen Referenzrahmen mit klaren Vorgaben zu Übergabearten und Exemplarzahlen. Auch der ZVEH stellt anerkannte Musterformulare zur Verfügung, die sich in der Praxis vielfach bewährt haben.
Welche Dokumente gehören konkret zur Übergabedokumentation?
Was gehört zur Übergabedokumentation im Detail? Die Antwort liegt in mehreren klar abgrenzbaren Dokumentgruppen, die jeweils eigene Pflichtfelder mitbringen. Ein Leitfaden zur EMSR‑Dokumentation listet dafür typische Dokumenttypen auf, von Funktionsplänen bis zu Kabel‑ und Messstellenlisten.
| Dokumentgruppe | Pflichtinhalt |
|---|---|
| Stromlauf‑ und Schaltpläne | Stromkreisbezeichnung, Leitungsquerschnitt, Sicherungstyp, Erstellungsdatum |
| Klemmen‑ und Anschlusspläne | Klemmenbezeichnung, Aderfarbe, Anschlussort, Versionsstand |
| Stück‑ und Ersatzteillisten | Hersteller, Typbezeichnung, Bestellnummer, Einbauort |
| Prüf‑ und Inbetriebnahmeprotokolle | Prüfer, Prüfmittel, Messwerte, Freigabevermerk |
| Betriebs‑ und Wartungsanleitungen | Wartungsintervalle, Herstellerangaben, Sicherheitshinweise |
| Kennzeichnungslisten | Referenzkennzeichen, Zuordnung zu Anlagenteilen |
Jedes einzelne Dokument braucht darüber hinaus Metadaten, die seine Nachvollziehbarkeit sichern: einen Verantwortlichen, eine Versionsnummer, das Erstellungsdatum, den As‑built‑Status sowie Prüfer und Unterschrift. Ohne diese Angaben lässt sich im Streitfall kaum klären, wer welche Änderung zu welchem Zeitpunkt vorgenommen hat.
Für die Kennzeichnung empfiehlt sich ein Referenzsystem ähnlich RDS‑PP, das Anlagenteile eindeutig und projektübergreifend benennt. Bei Dateiformaten hat sich eine Kombination durchgesetzt: eine editierbare Arbeitsdatei für Prüfer und ein gesperrtes PDF für die freigegebene Version. Physische Ordner bleiben in vielen Betrieben Pflicht, digitale Archive ergänzen sie zunehmend.
Profi-Tipp: Vergeben Sie für jedes Dokument eine eindeutige Referenznummer, die sich im Plan, im Protokoll und in der Ersatzteilliste wiederfindet. Das spart bei der Störungssuche wertvolle Zeit.
Was muss ein Inbetriebnahmeprotokoll nach DIN VDE 0100‑600 enthalten?
DIN VDE 0100‑600 nennt im Anhang NA eine Struktur, die in der Praxis fast überall Anwendung findet:
- Stammdaten der Anlage (Betreiber, Standort, Anlagenbezeichnung, Prüfdatum)
- Sichtprüfung (Kennzeichnung, Schutzmaßnahmen, Leitungsführung)
- Erprobung und Messung (Funktionsprüfung, Durchgängigkeit, Isolationswiderstand)
- Messergebnisse mit Angabe des verwendeten Prüfmittels und dessen Kalibrierdatum
- Bewertung und Freigabe mit Unterschrift und Versionsvermerk
Typische Messwerte, die dokumentiert werden müssen:
- Durchgängigkeit des Schutzleiters
- Isolationswiderstand je Stromkreis
- Auslöseverhalten und Auslösezeit der RCD
- Spannungsfall über die Leitungslänge
In der Praxis hat sich eine zweistufige Ablage etabliert: Eine Excel‑Arbeitsdatei dient als Prüfformular während der Messung, das fertige, freigegebene Ergebnis wird anschließend als gesperrtes PDF archiviert. Wichtig ist eine klare Versionskontrolle: Jede nachträgliche Änderung braucht einen eigenen Stand, keine überschriebene Ursprungsdatei.
Wie werden Revisionsunterlagen und As-built-Dokumentation geführt?

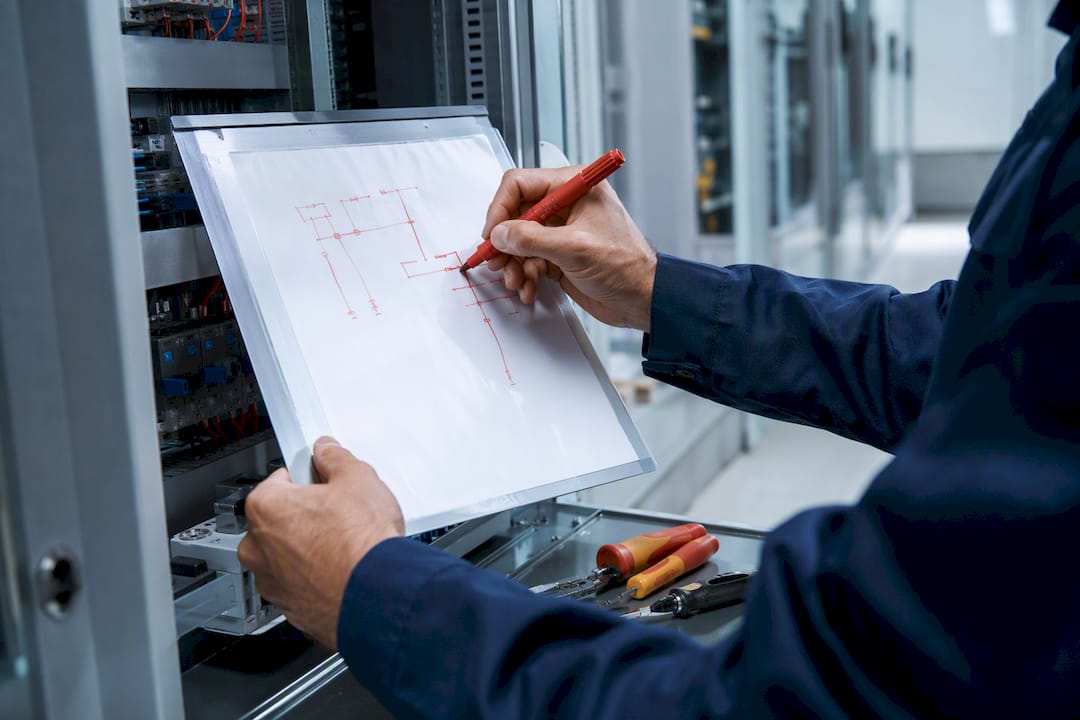

Während der Inbetriebnahme entstehen zunächst Roteinträge, handschriftliche Korrekturen direkt im Plan, die von der endgültigen As‑built‑Dokumentation zu unterscheiden sind. Erst wenn diese Einträge geprüft, freigegeben und in die digitalen Pläne übernommen wurden, gilt die Dokumentation als abgeschlossen.
- Vorläufige Dokumentation während der Bauphase
- Roteinträge als Zwischenstand bei der Inbetriebnahme
- Endgültige As‑built‑Dokumentation nach Freigabe
Revisionssicherheit bedeutet, dass jede Änderung mit Urheber, Datum und Begründung nachvollziehbar bleibt. Ein einfaches Tabellenblatt ohne Änderungsprotokoll erfüllt das nicht.
Profi-Tipp: Legen Sie im Vertrag eine feste Frist für die Lieferung der endgültigen As‑built‑Dokumentation nach Inbetriebnahme fest, etwa vier Wochen, und koppeln Sie die Schlussrechnung daran.
Wer trägt die Verantwortung bei Übergabe und Abnahme?
Der Standardablauf folgt vier Schritten:
- Vorläufige Übergabe der Dokumentation zum Zeitpunkt der Inbetriebnahme
- Prüfung und Freigabe durch den Betreiber oder eine sachkundige Person
- Mängelbeseitigung bei unvollständigen oder fehlerhaften Unterlagen
- Endgültige Übergabe mit As‑built‑Stand und Schlussabnahme
Nach der Rechtsprechung gilt eine Anlage ohne vollständige technische Dokumentation als nicht vollständig geliefert. Fehlende Unterlagen verzögern damit nicht nur die Abnahme, sie können auch Nachforderungsansprüche des Betreibers und Haftungsrisiken für den Errichter auslösen.
| Rolle | Pflicht |
|---|---|
| Errichter | Vollständige, normgerechte Erstdokumentation liefern |
| Betreiber | Dokumentation prüfen, freigeben und laufend pflegen |
Welche Vertragsklauseln vermeiden Lücken in der Dokumentation?
Eine präzise Klausel regelt Lieferumfang, Format, Frist und Anzahl der Exemplare, physisch und digital, sowie das Prozedere für die Revisionsfreigabe. Fehlt eine solche Regelung, entstehen die typischen Streitpunkte fast immer an denselben Stellen: keine As‑built‑Freigabe, kein Nachweis über Prüfmittel und Kalibrierung, keine lückenlose Revisionshistorie, unklare Zuständigkeiten zwischen Planer, Errichter und Betreiber.
Eine Dokumentationsmatrix, die für jedes Gewerk und jede Anlagengruppe die geforderte Granularität festlegt, schließt diese Lücken bereits vor Baubeginn.
Profi-Tipp: Nehmen Sie die Dokumentationsmatrix als Anlage in den Vertrag auf, nicht nur als lose Absprache. Ein Verweis im Hauptvertrag reicht dafür meist schon aus.
Welche Punkte prüft eine Abnahme-Checkliste vor der Übergabe?
Vor jeder Abnahme lohnt ein kurzer Abgleich: Liegen alle Pläne im aktuellen Stand vor, sind sämtliche Prüfprotokolle unterschrieben, ist die As‑built‑Freigabe dokumentiert, existiert eine Ersatzteilliste mit Bestellnummern?
- Vollständigkeit aller Plan‑ und Protokollarten
- Freigabevermerk mit Datum und Unterschrift
- Konsistente Versionsnummern über alle Dokumente
Bewährt hat sich die Kombination aus einer Excel‑Arbeitsdatei für Prüfer und einem gesperrten PDF für die freigegebene Fassung. Eine Checkliste zur Elektroplanung zeigt, wie sich dieser Aufbau bereits ab der Planungsphase vorbereiten lässt.
Welche Fallstricke zeigen sich in der Praxis?

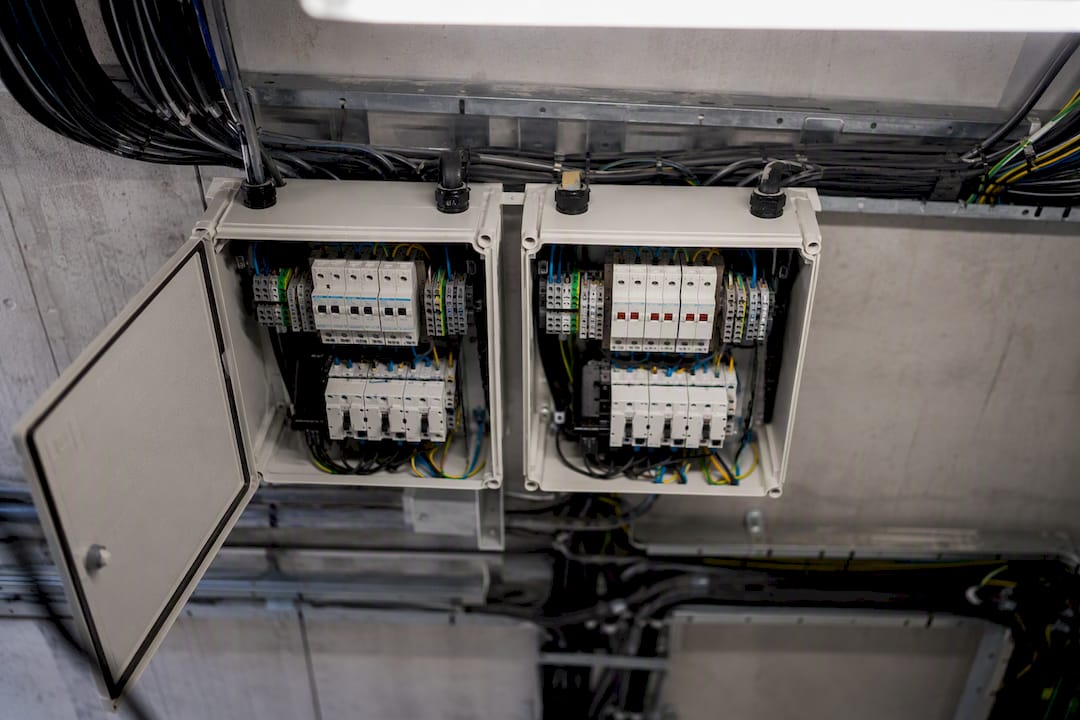

Uneinheitliche Kennzeichnung ist einer der häufigsten Fehler, den man in der Praxis beobachtet: Zwei Gewerke benennen denselben Verteilerabgriff unterschiedlich, und am Ende verdrahtet jemand falsch. Ein einheitliches Kennzeichnungssystem über das gesamte Projekt hinweg löst dieses Problem zuverlässig.
Wer die Dokumentationsmatrix früh mit dem Auftraggeber abstimmt, vermeidet späteren Streit über Umfang und Granularität. Das kostet in der Planungsphase etwas Zeit, spart aber deutlich mehr davon bei der Abnahme.
Wie unterstützt IET-Berlin bei der normgerechten Übergabe?
IET-Berlin übernimmt für Bauherren, Architekten und Generalunternehmer genau die Aufgabe, die viele Projekte am Ende scheitern lässt: die vollständige, norm- und rechtssichere Übergabedokumentation. Statt am Ende hastig Pläne, Prüfprotokolle und As‑built‑Unterlagen zusammenzustellen, entsteht die Dokumentationsstruktur bei IET-Berlin von Anfang an mitlaufend, mit klarer Kennzeichnung, geprüften Prüfmitteln und revisionssicherer Ablage.
Das Leistungsspektrum reicht von der Erstellung der Übergabedokumentation über die As‑built‑Erstellung bis zur Begleitung der Inbetriebnahme und zur Bereitstellung geprüfter Prüfprotokoll‑Vorlagen. Für Bauherren bedeutet das weniger Risiko bei der Abnahme und weniger Streit über fehlende Unterlagen im Nachgang. Wer sein Bauprojekt mit einer belastbaren elektrotechnischen Planung absichern möchte, kann bei IET-Berlin ein unverbindliches Erstgespräch anfragen und den Dokumentationsumfang direkt im Angebot festlegen lassen.
Quellen
Für die vertiefte Prüfung eignen sich diese Quellen: VDI 6026 für die Dokumentationsstruktur, DIN VDE 0100‑600 für Prüfprotokolle, VGBE‑S‑831 als Referenzrahmen für Energieversorgungsanlagen und ein Ratgeber zur Anlagendokumentation für angrenzende Gewerke.
- VGBE‑S‑831: Lieferung der Technischen Dokumentation für Anlagen der Energieversorgung (Auszug)
Dieser Artikel enthält allgemeine Informationen und ersetzt nicht die Beratung durch einen qualifizierten Anwalt. Wenden Sie sich an eine qualifizierte Rechtsfachperson zu Ihrer persönlichen Lage, bevor Sie auf Grundlage dieses Inhalts handeln.
FAQ
Was gehört in ein Inbetriebnahmeprotokoll?
Ein Inbetriebnahmeprotokoll nach DIN VDE 0100‑600 enthält Stammdaten der Anlage, die Sichtprüfung, Messergebnisse mit Prüfmittelangabe sowie eine abschließende Bewertung mit Freigabevermerk und Unterschrift.
Welche Revisionsunterlagen sind in der Elektrotechnik erforderlich?
Erforderlich sind die endgültige As‑built‑Dokumentation, die freigegebenen Roteinträge aus der Inbetriebnahme sowie eine nachvollziehbare Revisionshistorie mit Versionsstand und Datum.
Was besagt DIN VDE 0105-100?
DIN VDE 0105‑100 regelt den Betrieb elektrischer Anlagen und legt fest, welche Unterlagen und Nachweise im laufenden Betrieb vorliegen müssen, damit ein sicherer Betrieb gewährleistet ist.
Was muss nach DIN VDE 0105-100 geprüft werden?
Geprüft werden unter anderem die Einhaltung der Betriebsvorschriften, die Zuständigkeiten für den Betrieb sowie die Vollständigkeit der für den sicheren Betrieb erforderlichen Dokumentation.
Wer unterstützt bei der Erstellung normgerechter Übergabedokumentation?
IET-Berlin begleitet Bauherren und Errichter bei Planung, As‑built‑Erstellung und Inbetriebnahme und stellt geprüfte Prüfprotokoll‑Vorlagen für eine normgerechte Übergabe bereit.
