WLAN‑Ausleuchtung in fünf Phasen mit Zielpegel −65 dBm

Für Neubauten reicht in der Vorplanung meist eine virtuelle Simulation auf Basis des Grundrisses. Bei Bestandsgebäuden, dichten Nutzungsszenarien oder kritischen Anwendungen wie Produktionssteuerung und medizinischer Technik führt an einer Vor-Ort-Messung kein Weg vorbei. IET-Berlin begleitet beide Wege als Teil der elektrotechnischen Gesamtplanung.

Kurz gesagt:

• Für Bestandsgebäude und kritische Anwendungen sind vor Ort durchgeführte Messungen unerlässlich, da Modelle die tatsächlichen Signalverhältnisse kaum genau abbilden.
• Die planmäßige WLAN-Ausleuchtung folgt fünf Phasen: Bedarfsanalyse, Simulation, Pre-Deployment Messung, Optimierung und Dokumentation.
• Genauigkeit der Vorhersagen hängt stark von realistischen Wand- und Materialdaten sowie der Erfassung störender Quellen vor Ort ab.
• Netzplanung und Elektroinstallation müssen aufeinander abgestimmt sein, um den optimalen Standort der Access Points schon bei der Bauplanung festzulegen.
• Fehler in der frühen Phase wie unvollständige Grundrisse oder fehlende Abstimmung können Projekte um Wochen verzögern und Mehrkosten verursachen.

Was WLAN-Ausleuchtung von der allgemeinen WLAN-Planung unterscheidet

WLAN-Ausleuchtung beschreibt die technische Analyse, wie gut ein Gebäude mit Funksignal versorgt ist und wo Access Points stehen müssen, damit keine Lücken entstehen. Die allgemeine WLAN-Planung geht weiter: Sie umfasst zusätzlich Netzwerkarchitektur, Verkabelung und Sicherheitskonzept. Die Ausleuchtung ist also ein Teilbaustein, aber ein entscheidender.

Zwei Methoden stehen zur Wahl. Bei der virtuellen Ausleuchtung wird ein Gebäudegrundriss mit Wandmaterialien, Raumhöhen und geplanten AP-Positionen in eine Simulationssoftware eingepflegt. Das Ergebnis ist eine berechnete Heatmap, die für Neubauplanungen und erste Kostenschätzungen genügt. Bei der Vor-Ort-Messung (Site Survey) misst ein Techniker tatsächlich vorhandene Signalwerte im Gebäude, entweder passiv durch reines Empfangen oder aktiv durch simulierten Datenverkehr.

Die theoretische Ausleuchtung eignet sich für frühe Planungsphasen im Neubau, während die Vor-Ort-Messung für komplexe Bestandsgebäude oder kritische Anwendungen unerlässlich bleibt. Die Gründe liegen meist in der Praxis:

• Bestandsbauten haben oft unbekannte oder nachträglich veränderte Wandaufbauten.
• Möblierung, Regale und Maschinen dämpfen Signale anders, als es ein Modell vorhersieht.
• Kritische Anwendungen wie Voice-over-WLAN oder Ortungssysteme verlangen belastbare Messwerte statt Schätzungen.

Die fünf Standardphasen einer strukturierten WLAN-Ausleuchtung

Eine saubere WLAN-Ausleuchtung folgt einem festen Ablauf, der sich in Leistungsverzeichnisse übertragen lässt. Der Standardprozess führt von der Bedarfsanalyse über Simulation und Pre-Deployment Site Survey bis zur Validation Survey und Dokumentation. Fünf Phasen bilden das Gerüst, an dem sich Entscheider bei der Angebotsprüfung orientieren können.

1. Bedarfsanalyse: Welche Geräte, wie viele gleichzeitige Nutzer, welche Anwendungen laufen im Netz? Hier werden auch SLA-Ziele festgelegt, etwa maximale Ausfallzeit oder Mindestdurchsatz pro Arbeitsplatz.
2. Simulation: Der Grundriss wird digitalisiert, Materialdaten wie Wand- und Deckendämpfung fließen ein. Stahlbeton dämpft beispielsweise deutlich stärker als eine Trockenbauwand, und ungenaue Dämpfungswerte führen schnell zu einer falschen Anzahl geplanter Access Points.
3. Pre-Deployment Site Survey: Vor der eigentlichen Installation werden Messrouten abgelaufen, meist mit einem Messgerät auf einem fahrbaren Stativ. Hier zeigt sich, ob die Simulation mit der Realität übereinstimmt.
4. Optimierung und Design: Kanäle werden verteilt, Sendeleistung justiert, konkrete Montagepunkte für jeden Access Point festgelegt.
5. Dokumentation: Heatmaps, Konfigurationsdaten und Montageempfehlungen werden übergeben, meist als Grundlage für die spätere Bauüberwachung.

Profi-Tipp: Fordern Sie bei jedem Angebot die Rohdaten der Simulation an, nicht nur die fertige Heatmap. Nur so lässt sich später prüfen, ob die AP-Anzahl auf realistischen Dämpfungswerten beruht oder auf pauschalen Annahmen.

Welche Werkzeuge und Messtechnik braucht eine WLAN-Ausleuchtung?

Predictive-Tools berechnen die Signalverteilung aus Grundriss- und Materialdaten. Sie sind schnell und günstig, liefern aber nur so gute Ergebnisse, wie die eingepflegten Daten es zulassen. Predictive-Software liefert brauchbare Vorhersagen, doch Spektrumanalyse erkennt Nicht-WLAN-Störer wie Mikrowellen oder Funkkameras erst vor Ort.

Für die Vor-Ort-Messung kommen mehrere Werkzeugtypen zum Einsatz:

• Messköpfe ähnlich dem Ekahau Sidekick, die mehrere Frequenzbänder parallel erfassen.
• Spektrumanalysatoren zur Identifikation nicht-WLAN-basierter Störquellen.
• Mobile PoE-Akkupacks, mit denen Access Points während der Messung provisorisch betrieben werden, ohne feste Verkabelung.
• Tablet-gestützte Messsoftware, die Messrouten direkt auf dem Grundriss aufzeichnet.

Für Validation Surveys empfehlen Experten, 2,4, 5 und 6 GHz parallel zu erfassen und einen Spektrumanalysator einzusetzen, um Interferenzen zuverlässig zuzuordnen. In großen Gebäuden beschleunigt der Einsatz mobiler PoE-Packs und fahrbarer Stative die Messung erheblich. Gerade wenn mehrere Etagen an einem Tag erfasst werden müssen.

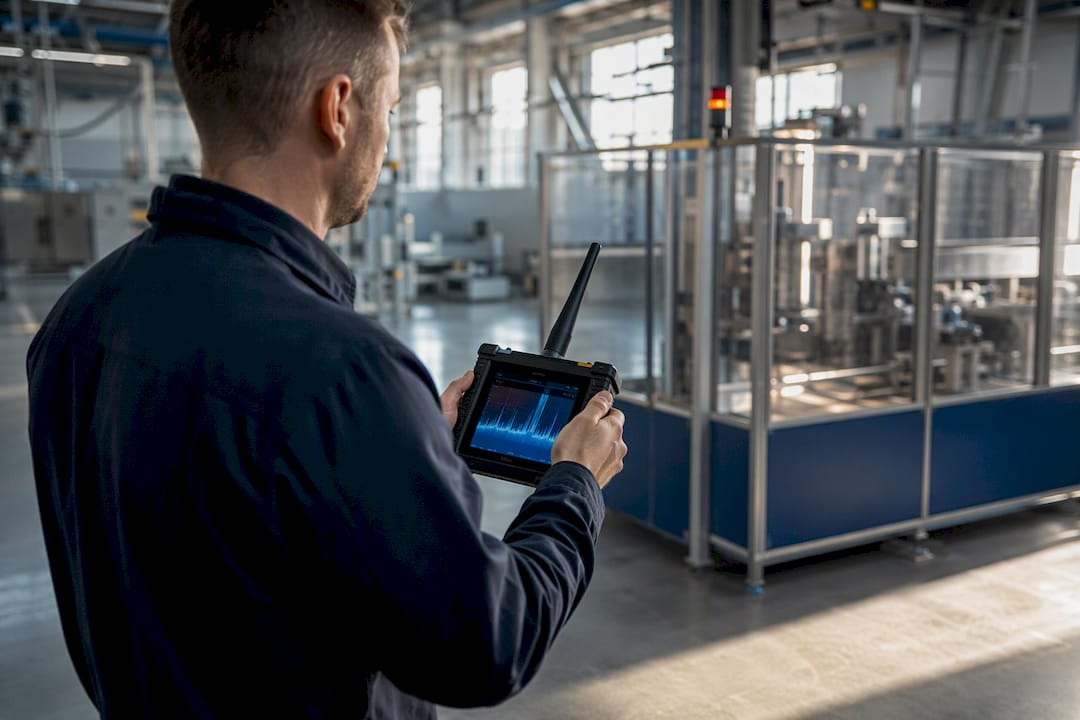

Profi-Tipp: Verzichten Sie bei Produktionshallen mit viel Maschinentechnik nie auf die Spektrumanalyse. Motoren, Schweißgeräte und Funksteuerungen erzeugen Störungen, die keine Simulation vorhersagt.

Welche Kennzahlen gehören in ein WLAN-Lastenheft?

Eine belastbare Planung braucht Zahlen, keine Ermessensentscheidungen. Als Zielwert gilt ein Signalpegel von mindestens −65 dBm an jedem relevanten Arbeitsplatz. Bei der Zellüberlappung, also dem Bereich, in dem zwei Access Points gleichzeitig empfangbar sind, empfiehlt sich für reine Datennetze etwa 15 %, für Voice-over-WLAN dagegen 20 bis 25 %, damit Endgeräte beim Roaming nicht kurzzeitig die Verbindung verlieren.

Weitere Richtwerte, die sich in Leistungsverzeichnisse übernehmen lassen:

• Faustregel für die Gerätedichte: nicht mehr als 25 bis 30 gleichzeitig aktive Clients pro Access Point in Büroumgebungen, deutlich weniger in Hörsälen oder Produktionshallen mit vielen IoT-Sensoren.
• Bandbreitenplanung getrennt nach Spitzenlast und Durchschnittslast, nicht nur nach der theoretischen Maximalgeschwindigkeit des Standards.
• Kanalmanagement im 5-GHz- und 6-GHz-Band bevorzugen, da dort mehr überlappungsfreie Kanäle zur Verfügung stehen als im überfüllten 2,4-GHz-Band.
• QoS-Priorisierung für Sprach- und Videoanwendungen, damit Streaming oder Videokonferenzen nicht durch Downloads verzögert werden.

Diese Werte sind Ausgangspunkte, keine Garantien. Ein Gebäude mit viel Stahlbeton oder Glasfronten verlangt oft engere Zellabstände, um den Zielpegel von −65 dBm überall zu halten.

Wie funktioniert die Validierung nach der Installation?

Die Simulation bleibt ein Modell. Reale Messwerte sind für belastbare Entscheidungen unverzichtbar, weil dynamische Störquellen sich kaum vorab abbilden lassen. Deshalb folgt nach der Installation ein Validation Survey, bei dem die gemessene Heatmap mit der ursprünglich simulierten verglichen wird.

1. Messung durchführen: RSSI, SNR und Kanalbelegung werden entlang definierter Routen erfasst und mit Interferenzquellen abgeglichen.
2. Abweichungen analysieren: Häufige Ursachen sind falsch eingeschätzte Montagehöhen, unterschätzte Wanddämpfung oder neu hinzugekommene Störquellen wie Mikrowellenherde in Pausenräumen.
3. Nachjustieren: Sendeleistung, Kanalzuteilung oder in seltenen Fällen zusätzliche Access Points gleichen die Lücken aus.
4. Monitoring etablieren: Da Möbel, Belegung und neue Geräte die Funkumgebung ständig verändern, sind regelmäßige Nachmessungen Teil eines laufenden Betriebs, nicht ein einmaliges Projekt.

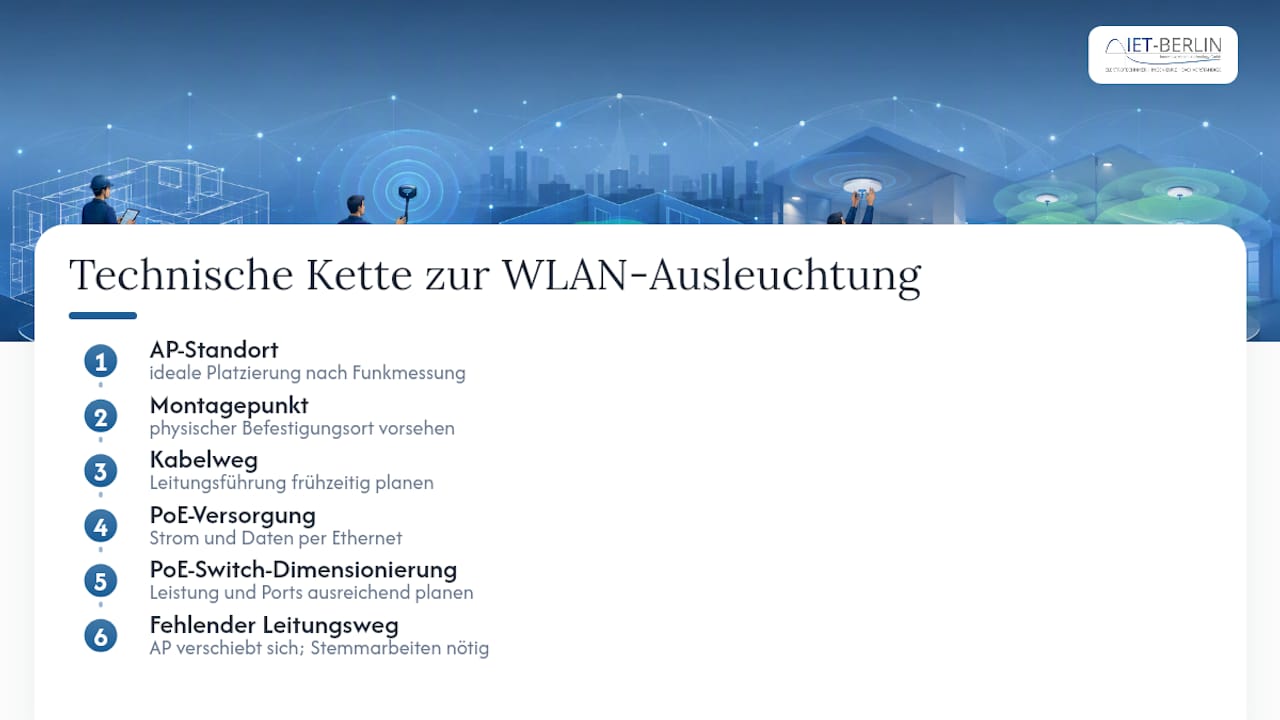

Wie hängt WLAN-Ausleuchtung mit der Elektroplanung zusammen?

Access Points brauchen Strom und meist eine Datenanbindung über PoE. Beide Aspekte gehören in die elektrotechnische Planung, nicht erst in die Netzwerkinstallation. Montagepunkte, Kabelwege und die Dimensionierung der PoE-Switches müssen mit der Ausleuchtung abgestimmt sein, sonst verschiebt sich der ideale AP-Standort um Meter, weil dort schlicht keine Leitung liegt.

IET-Berlin koordiniert diese Schnittstelle über die üblichen Leistungsphasen der Elektrotechnikplanung, von der Vorplanung bis zur Übergabedokumentation. Wer Netzwerk- und Elektroplanung getrennt beauftragt, riskiert doppelte Abstimmungsschleifen und nachträgliche Stemmarbeiten für vergessene Leitungen. Ein durchdachtes Konzept für die Elektroinfrastruktur im Neubau berücksichtigt AP-Standorte von Anfang an.

Welche Fehler kosten Projekte am meisten Zeit?

Die teuersten Fehler entstehen früh: unvollständige Grundrisse, unrealistische Anforderungen, fehlende Abstimmung zwischen IT, Elektroplanung und Bauleitung. Wer die Ausleuchtung erst nach der Rohbauabnahme anstößt, verliert die Chance auf günstige Leitungswege. Meine Empfehlung bleibt einfach: Simulation für die Grobplanung, gezielte Vor-Ort-Messung für jeden kritischen Bereich.

— Alexander Blau

WLAN-Ausleuchtung von IET-Berlin: Planung mit Anschluss an die Elektrotechnik

Anders als reine Netzwerkdienstleister denkt IET-Berlin die WLAN-Ausleuchtung von Anfang an mit der elektrotechnischen Gesamtplanung zusammen. Das spart eine Abstimmungsschleife, die bei getrennt beauftragten Gewerken sonst regelmäßig zu nachträglichen Stemmarbeiten oder verschobenen Montagepunkten führt.

Das Leistungsbild reicht von der Bedarfsanalyse über die predictive Simulation und den Pre-Deployment Site Survey bis zur Validation Survey und der vollständigen Dokumentation mit Heatmaps und Montageempfehlungen. Gleichzeitig übernimmt IET-Berlin die Koordination der strukturierten Verkabelung und der PoE-Versorgung, die für stabile Access Points nötig ist. Wer sein Bauprojekt oder seine Modernisierung mit einer belastbaren WLAN-Ausleuchtung absichern will, findet einen Überblick über die Arten der Elektrotechnikplanung und kann darüber eine unverbindliche Angebotsanfrage stellen.

Quellen

• WLAN-Ausleuchtung mit D-Link – Für optimale Signalstärken in Ihrem Gebäude
• WLAN‑Planung mit Simulation und Pre‑Deployment Site Surveys
• Wie funktioniert eine WLAN Ausleuchtung? – Fachliches

FAQ

Wie macht man eine WLAN-Ausleuchtung?

Eine WLAN-Ausleuchtung beginnt mit einer Bedarfsanalyse zu Nutzerzahl und Anwendungen, gefolgt von einer Simulation auf Basis des Grundrisses und einer Vor-Ort-Messung zur Überprüfung der Ergebnisse. Am Ende steht eine dokumentierte Heatmap mit konkreten Montagepunkten für die Access Points.

Welche Programme gibt es für die WLAN-Ausleuchtung?

Am Markt haben sich Predictive-Tools etabliert, die Grundrisse mit Materialdaten wie Wanddämpfung verarbeiten und daraus eine berechnete Heatmap erstellen. Ihre Genauigkeit hängt direkt von der Qualität der eingepflegten Gebäudedaten ab.

Wie erstelle ich eine WLAN-Heatmap?

Eine Heatmap entsteht entweder aus einer Simulation mit digitalisiertem Grundriss oder aus realen Messwerten eines Site Surveys, die Signalstärke, Störeinflüsse und Kanalbelegung farblich über den Gebäudeplan legen. Für belastbare Ergebnisse braucht es beide Schritte: erst die Simulation, dann die Messung zur Validierung.

Wie kann ich die WLAN-Ausleuchtung messen?

Die Messung erfolgt über definierte Messrouten im Gebäude, bei denen RSSI, SNR und Kanalbelegung mit passiven oder aktiven Messverfahren erfasst werden. Für Bestandsgebäude und kritische Anwendungen ist diese Vor-Ort-Messung meist Pflicht, da Simulationen dynamische Störquellen nicht zuverlässig abbilden.

Reicht eine virtuelle Simulation für mein Bürogebäude aus?

Für die Vorplanung im Neubau reicht eine Simulation oft aus, um die Anzahl der Access Points grob zu schätzen. Vor der endgültigen Installation empfiehlt sich dennoch ein Pre-Deployment Site Survey, um Abweichungen frühzeitig zu erkennen.
