Die Elektroinstallation im Neubau oder bei der Modernisierung stellt Bauherren vor erhebliche Herausforderungen. Über 10.000 Elektrobrände ereignen sich jährlich, wobei rund 50% durch moderne, fachgerechte Installation vermeidbar wären. Die Anforderungen an Sicherheit, Langlebigkeit und normgerechte Ausführung sind komplex. Eigenleistungen ohne fundiertes Fachwissen bergen erhebliche Haftungsrisiken und können zu kostspieligen Schäden führen. Diese Anleitung zeigt Ihnen die wesentlichen Schritte einer professionellen Elektroinstallation, erläutert die Aufgabenteilung zwischen Bauherr und Elektromeister und gibt konkrete Expertentipps für eine zukunftssichere Umsetzung.
Kurzer Ausblick
| Punkt | Details |
|---|---|
| Genaue Planung verhindert Fehler | Je präziser Sie den Bedarf, Grundriss und spätere Nutzung klären, desto reibungsloser verläuft die Installation. |
| Sicherheitsprüfung ist Pflicht | Jede Anlage muss gesetzeskonform geprüft und dokumentiert werden – Eigenleistung endet immer vor dem Anschluss. |
| Modernisierung reduziert Brandrisiko | Mit neuer Technik lassen sich etwa die Hälfte aller Elektrobrände vermeiden. |
| Materialauswahl je nach Gebäudetyp | Unterputz ist im Neubau die Regel, Leerrohre und Kanäle eignen sich vor allem für die Modernisierung. |
| Elektromeister einsetzen | Zugelassene Experten sind für die Endarbeiten unverzichtbar – zu Ihrer Sicherheit und Haftung. |
Der Grundstein jeder Elektroinstallation

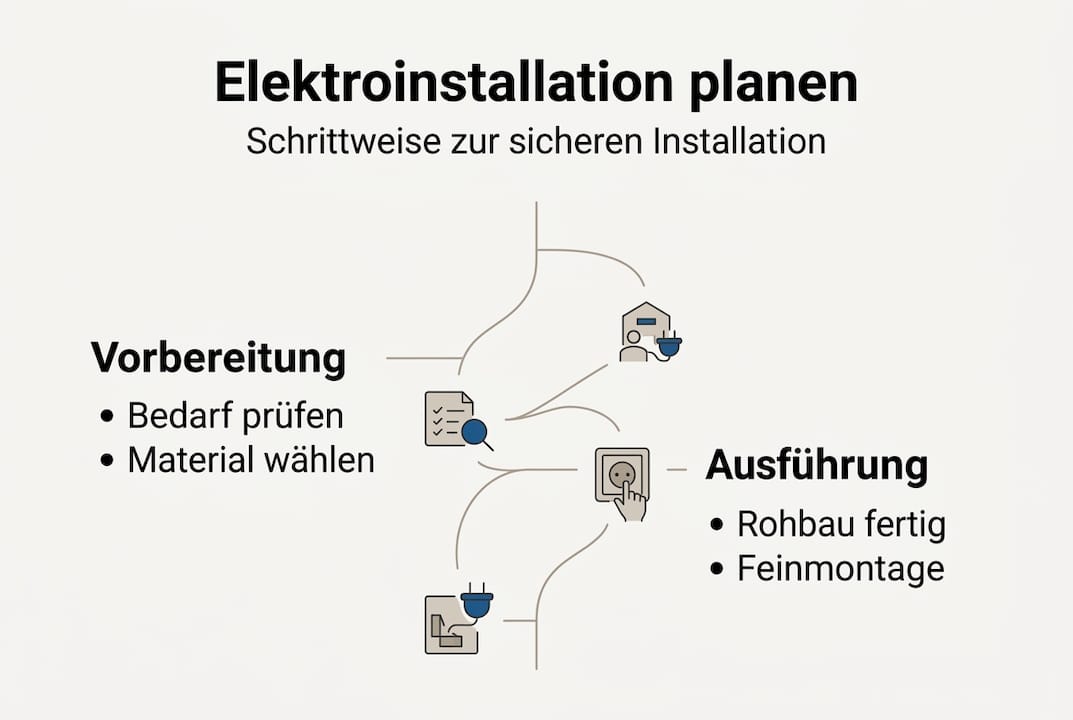

Jede erfolgreiche Elektroinstallation beginnt mit einer sorgfältigen Planung. Der Schritt-für-Schritt-Prozess startet mit Beratung und Planung entlang des Baugrundrisses. Die Bedarfsanalyse bildet dabei das Fundament. Sie müssen zunächst den Grundriss detailliert analysieren und für jeden Raum die spezifischen Anforderungen ermitteln. Wohnräume benötigen andere Ausstattungen als Küchen oder Badezimmer. Die Anzahl der Steckdosen, Lichtauslässe und Schalter hängt von der geplanten Nutzung ab.
Bei der Bedarfsplanung sollten Sie künftige Entwicklungen berücksichtigen. Moderne Haushalte verfügen über deutlich mehr elektrische Geräte als noch vor zehn Jahren. Smart-Home-Systeme, Ladeinfrastruktur für Elektrofahrzeuge und dezentrale Energieerzeugung durch Photovoltaik erfordern eine vorausschauende Dimensionierung. Die Sicherheitsstandards für den Neubau definieren Mindestanforderungen, die Sie keinesfalls unterschreiten dürfen.
Die Wahl der Installationsart beeinflusst sowohl Kosten als auch Flexibilität erheblich. Drei Hauptvarianten stehen zur Verfügung:
| Installationsart | Vorteile | Nachteile | Typischer Einsatz |
|---|---|---|---|
| Unterputz | Unsichtbar, ästhetisch, langlebig | Aufwendig, teuer, nachträgliche Änderungen schwierig | Neubau, Kernsanierung |
| Leerrohr-System | Flexibel, Kabel nachrüstbar | Planung komplex, höhere Materialkosten | Neubau mit Zukunftsoption |
| Aufputz/Kabelkanal | Schnell, günstig, einfach änderbar | Sichtbar, weniger robust | Altbau, Gewerbe, temporäre Lösungen |
Die Werkzeug- und Materialübersicht sollte frühzeitig erstellt werden. Grundlegende Werkzeuge umfassen Mauernutfräse, Bohrmaschine, Abisolierzange und Spannungsprüfer. Bei den Materialien unterscheiden Sie zwischen Installationsmaterial (Kabel, Leerrohre, Dosen) und Verbrauchsmaterial (Schrauben, Dübel, Gips). Eine Elektroplanungs-Checkliste hilft, nichts zu vergessen.
Profi-Tipp: Planen Sie mindestens 20% mehr Steckdosen ein als aktuell benötigt. Die Nachrüstung ist deutlich teurer als die vorausschauende Installation. Besonders in Wohn- und Arbeitsbereichen zahlt sich diese Investition langfristig aus.
Die Koordination mit anderen Gewerken ist entscheidend. Elektroinstallationen müssen mit Heizung, Sanitär und Trockenbau abgestimmt werden. Leerrohre für Datenleitungen sollten parallel zu Stromleitungen verlegt werden, jedoch mit ausreichendem Abstand, um elektromagnetische Störungen zu vermeiden. Die zeitliche Abstimmung verhindert Verzögerungen und kostspielige Nacharbeiten.
Werkzeuge, Materialien und Techniken im Überblick
Nach Ermittlung Ihres Bedarfs wird die genaue Material- und Technikwahl zum entscheidenden nächsten Schritt. Die Auswahl der richtigen Verlegetechnik hängt vom Gebäudetyp und den baulichen Gegebenheiten ab. Unterputz bei Neubau, Leerrohre für Nachrüstungen sind besonders geeignet. Jede Technik bringt spezifische Anforderungen an Material und Ausführung mit sich.
Die Unterputz-Installation gilt als Standard im Neubau. Dabei werden Schlitze in die Wände gefräst, Leerrohre oder Kabel verlegt und anschließend verputzt. Diese Methode bietet maximale Ästhetik und Langlebigkeit. Die Ausführung erfordert jedoch präzise Planung, da nachträgliche Änderungen aufwendig sind. Die Schlitztiefe muss ausreichend sein, um Kabel und Putz aufzunehmen, darf aber tragende Strukturen nicht schwächen.
Leerrohr-Systeme bieten maximale Flexibilität für künftige Erweiterungen. Die Rohre werden während der Rohbauphase verlegt und ermöglichen späteres Einziehen oder Austauschen von Kabeln ohne Stemm- oder Putzarbeiten. Diese Technik eignet sich besonders für Elektroinstallation für Modernisierung, wenn Sie schrittweise Erweiterungen planen. Die Mehrkosten amortisieren sich durch eingesparte Folgekosten.
Kabelkanäle und Aufputz-Installationen kommen vor allem im Bestand zum Einsatz. Sie ermöglichen schnelle Installation ohne Eingriffe in die Bausubstanz. Moderne Systeme sind optisch ansprechend gestaltet und lassen sich farblich an die Wandgestaltung anpassen. Die Verlegung erfolgt oberflächlich mit Schrauben oder Klebemontage.
Die Kabelauswahl richtet sich nach dem Verwendungszweck:
- NYM-J 3×1,5 mm²: Standard für Beleuchtungskreise, maximale Belastung 16 Ampere
- NYM-J 5×2,5 mm²: Steckdosenkreise und höhere Lasten, Herdanschlüsse
- NYM-J 5×6 mm²: Starkstromanschlüsse, Durchlauferhitzer, Wärmepumpen
- NYY-J: Erdkabel für Außeninstallationen, UV-beständig und feuchtigkeitsresistent
Die Farbcodierung der Adern folgt strengen Normen. Braun oder Schwarz kennzeichnen den Außenleiter (Phase), Blau den Neutralleiter und Gelb-Grün den Schutzleiter. Diese Farbgebung darf niemals vertauscht werden, da sonst Lebensgefahr besteht. Bei Altinstallationen können abweichende Farbcodes vorliegen, die vor Arbeiten identifiziert werden müssen.
| Kabeltyp | Querschnitt | Maximale Leistung | Typische Anwendung | Preis pro Meter |
|---|---|---|---|---|
| NYM-J 3×1,5 | 1,5 mm² | 3.680 W | Licht, einfache Steckdosen | 0,80-1,20 € |
| NYM-J 5×2,5 | 2,5 mm² | 5.750 W | Steckdosen, kleine Geräte | 1,50-2,20 € |
| NYM-J 5×6 | 6 mm² | 13.800 W | Herd, Durchlauferhitzer | 4,50-6,50 € |
| NYY-J 5×10 | 10 mm² | 23.000 W | Hausanschluss, Hauptverteiler | 8,00-12,00 € |
Die Kostenfaktoren variieren erheblich je nach gewählter Technik und Ausstattungsstandard. Unterputz-Installationen verursachen höhere Arbeitskosten durch Stemm- und Putzarbeiten, bieten aber langfristig den besten Werterhalt. Leerrohr-Systeme erhöhen die Materialkosten um etwa 15-25%, sparen aber künftige Modernisierungskosten. Aufputz-Lösungen sind initial günstiger, können jedoch den Immobilienwert mindern.
Rohbau bis Feininstallation
Mit einer durchdachten Materialwahl starten die praktischen Arbeiten vor Ort. Die Elektroinstallation gliedert sich in Rohinstallation und Feininstallation als Phasen, wobei Steckdosen mit NYM-J 3×2,5 mm² und Licht mit 1,5 mm² ausgeführt werden. Die klare Trennung dieser Phasen ermöglicht eine strukturierte Abarbeitung und erleichtert die Qualitätskontrolle.
Phase 1: Rohinstallation (Eigenleistung teilweise möglich)
- Markierung und Vermessung: Übertragen Sie den Installationsplan exakt auf die Wände. Markieren Sie Positionen für Dosen, Schalter und Verläufe der Leitungen. Beachten Sie Installationszonen nach DIN 18015.
- Schlitze fräsen: Nutzen Sie eine Mauernutfräse mit Absaugung. Vertikale Schlitze verlaufen 15-30 cm neben Ecken, horizontale 15-45 cm unter der Decke oder 30 cm über dem Boden. Tragende Wände dürfen nur begrenzt geschlitzt werden.
- Dosen setzen: Bohren Sie Löcher für Schalterdosen (Durchmesser 68 mm) und Verteilerdosen. Setzen Sie die Dosen mit Gips oder Montageschaum ein. Achten Sie auf exakte Ausrichtung und einheitliche Tiefe.
- Leerrohre verlegen: Führen Sie Leerrohre durch die Schlitze zu den Dosen. Fixieren Sie diese mit Schellen oder Gips. Vermeiden Sie scharfe Knicke, die späteres Kabeleinziehen erschweren.
- Kabel einziehen: Ziehen Sie die Kabel durch die Leerrohre oder verlegen Sie diese direkt in den Schlitzen. Lassen Sie an jeder Dose mindestens 15 cm Kabelüberlänge für spätere Anschlüsse.
Profi-Tipp: Fotografieren Sie die fertige Rohinstallation vor dem Verputzen aus mehreren Perspektiven. Diese Dokumentation ist bei späteren Renovierungen oder Reparaturen unbezahlbar und verhindert versehentliches Anbohren von Leitungen.
Phase 2: Feininstallation (ausschließlich Elektromeister)
Die Feininstallation umfasst alle Arbeiten, die elektrische Verbindungen herstellen. Diese Arbeiten dürfen ausschließlich von eingetragenen Elektrofachbetrieben ausgeführt werden. Die Haftung bei unsachgemäßer Ausführung liegt vollständig beim Ausführenden und kann existenzbedrohende Ausmaße annehmen.
- Verteiler bestücken: Der Elektromeister installiert Sicherungsautomaten, FI-Schutzschalter und Zählerplatz. Die Dimensionierung erfolgt nach Lastberechnung und berücksichtigt künftige Erweiterungen.
- Steckdosen und Schalter anschließen: Alle Endgeräte werden fachgerecht angeschlossen. Die Steckdosen- und Schalterplanung bestimmt Positionen und Schaltlogik. Moderne Installationen nutzen zunehmend Kreuzschaltungen und Tasterschaltungen für mehr Komfort.
- Leuchtmittel und Verbraucher: Lampenauslässe, Außenleuchten und fest installierte Geräte werden angeschlossen. Bei Anschluss von Bestandsanlagen müssen Kompatibilität und Sicherheit geprüft werden.
“Die klare Trennung zwischen zulässiger Eigenleistung und zwingend erforderlicher Facharbeit schützt nicht nur vor rechtlichen Konsequenzen, sondern gewährleistet die Sicherheit aller Gebäudenutzer über Jahrzehnte hinweg.”
Die zeitliche Koordination zwischen Roh- und Feininstallation ist entscheidend. Nach der Rohinstallation folgen üblicherweise Putz- und Estricharbeiten. Die Feininstallation kann erst nach Abschluss dieser Gewerke und vor den Malerarbeiten erfolgen. Planen Sie ausreichend Pufferzeiten ein, da Verzögerungen bei vorgelagerten Gewerken die Elektroinstallation direkt beeinflussen.
Sicherheitsprüfung und Abnahme nach DIN VDE
Ist die Feininstallation abgeschlossen, steht der wichtigste Punkt an: die Abnahme und Sicherheitsprüfung. Die Prüfung nach DIN VDE 0100-600 und schriftliche Abnahme mit Protokoll sind gesetzlich vorgeschrieben. Ohne diese Prüfung darf die Anlage nicht in Betrieb genommen werden. Die Verantwortung liegt beim ausführenden Elektrofachbetrieb, der mit seiner Unterschrift die normgerechte Ausführung bestätigt.
Die Erstprüfung umfasst mehrere technische Messungen und Sichtkontrollen:
- Durchgangsprüfung: Überprüfung aller Schutzleiterverbindungen auf durchgängige Verbindung zum Potentialausgleich
- Isolationsmessung: Messung des Isolationswiderstands zwischen aktiven Leitern und Erde (Mindestwert 1 Megaohm)
- Schleifenimpedanzmessung: Ermittlung der Impedanz der Fehlerschleife zur Sicherstellung schneller Abschaltung bei Fehlerströmen
- FI-Schutzschalter-Test: Funktionsprüfung aller Fehlerstrom-Schutzeinrichtungen bei Nenn- und erhöhtem Auslösestrom
- Spannungsfallmessung: Kontrolle, dass der Spannungsfall in Endstromkreisen 3% nicht überschreitet
- Drehfeldprüfung: Bei Drehstromanlagen Kontrolle der korrekten Phasenfolge
Das Prüfprotokoll dokumentiert alle Messergebnisse und bildet die Grundlage für die Abnahme durch den Netzbetreiber. Dieses Dokument müssen Sie als Bauherr aufbewahren und bei Verkauf oder Vermietung vorlegen können. Es dient als Nachweis der fachgerechten Installation und ist im Schadensfall für Versicherungen relevant.
“Die Investition in eine professionelle Abnahme mit vollständiger Dokumentation schützt nicht nur vor Haftungsrisiken, sondern sichert den Wert Ihrer Immobilie und erleichtert künftige Modernisierungen erheblich.”
Die Haftungsfrage bei Schwarzarbeit und unsachgemäßer Eigenleistung ist eindeutig geregelt. Wer ohne entsprechende Qualifikation elektrische Anschlüsse herstellt, haftet persönlich für alle daraus resultierenden Schäden. Dies umfasst Sachschäden, Personenschäden und Folgeschäden. Versicherungen können Leistungen verweigern, wenn die Installation nicht von einem Fachbetrieb ausgeführt wurde.
Statistik: Über 35% aller Gebäudebrände mit elektrischer Ursache gehen auf unsachgemäße Installationen oder fehlende Wartung zurück. Die durchschnittlichen Schadenskosten liegen bei über 50.000 Euro, wobei immaterielle Schäden und Personenschäden nicht eingerechnet sind.
Der Netzbetreiber führt nach der Erstprüfung eine eigene Abnahme durch, bevor der Zähler gesetzt und die Anlage ans Netz angeschlossen wird. Diese Abnahme prüft primär die Einhaltung der Anschlussbedingungen und die korrekte Installation des Zählerplatzes. Mängel an dieser Stelle führen zu Verzögerungen bei der Inbetriebnahme und können erhebliche Mehrkosten verursachen.
Häufige Fehler und Expertentipps
Die Prüfung ist erfolgt, jetzt gilt es, typische Fehler zu vermeiden und langfristige Qualität zu sichern. Die Erfahrung zeigt, dass bestimmte Fehlerquellen immer wieder auftreten und erhebliche Konsequenzen nach sich ziehen. Vorarbeiten wie Stemmen sind machbar, Anschluss bleibt Aufgabe des Meisters. Diese klare Grenze wird häufig überschritten, mit entsprechenden Folgen.
Klassische Planungsfehler:
- Unzureichende Steckdosenanzahl: Moderne Haushalte benötigen deutlich mehr Anschlüsse als vor 20 Jahren. Planen Sie großzügig, besonders in Küche, Arbeitszimmer und Wohnbereich.
- Fehlende Zukunftsplanung: Smart-Home-Verkabelung, Netzwerkanschlüsse und Ladeinfrastruktur sollten von Anfang an berücksichtigt werden.
- Falsche Schalterpositionen: Schalter müssen intuitiv erreichbar sein. Die Standardhöhe von 105 cm ist nicht für alle Situationen optimal.
- Unzureichende Absicherung: Zu schwach dimensionierte Sicherungen führen zu häufigem Auslösen, zu starke gefährden die Sicherheit.
- Vernachlässigung von Außenbereichen: Terrasse, Garten und Garage benötigen eigene Stromkreise mit entsprechendem Schutz.
Ausführungsfehler mit schwerwiegenden Folgen:
- Zu tiefe Schlitze: Schwächung tragender Wände kann statische Probleme verursachen. Horizontale Schlitze in tragenden Wänden sind besonders kritisch.
- Beschädigte Kabel: Beim Einputzen oder durch scharfe Kanten beschädigte Isolierungen führen zu Kurzschlüssen oder Kriechströmen.
- Fehlende Zugentlastung: Kabel müssen in Dosen fixiert werden, um mechanische Belastung der Anschlüsse zu vermeiden.
- Gemischte Querschnitte: Innerhalb eines Stromkreises dürfen keine unterschiedlichen Kabelquerschnitte verwendet werden.
- Unzureichende Kennzeichnung: Fehlende oder falsche Beschriftung im Verteiler erschwert Wartung und Fehlersuche erheblich.
Tipp: Erstellen Sie eine vollständige Bestandsdokumentation mit Fotos, Plänen und Prüfprotokollen. Bewahren Sie diese Unterlagen zusammen mit Garantieunterlagen und Bedienungsanleitungen an einem sicheren Ort auf. Diese Dokumentation ist bei Verkauf, Vermietung oder Modernisierung unbezahlbar.
Die baurechtlichen Aspekte werden häufig unterschätzt. In Berlin und Brandenburg gelten spezifische Vorschriften für Elektroinstallationen, die über die bundesweiten Normen hinausgehen können. Besonders bei denkmalgeschützten Gebäuden oder in Wasserschutzgebieten bestehen zusätzliche Auflagen. Die Nichtbeachtung kann zu Bußgeldern, Nutzungsuntersagungen oder der Verpflichtung zum Rückbau führen.
Der Wert moderner Elektroanlagen steigt mit zunehmendem Alter der Installation überproportional. Eine heute installierte Anlage mit Leerrohrsystem, ausreichenden Reserven und Smart-Home-Vorbereitung behält über 30 bis 40 Jahre ihre Funktionalität. Die Mehrkosten von etwa 15 bis 20% gegenüber einer Minimalausstattung amortisieren sich durch eingesparte Modernisierungskosten und höheren Immobilienwert. Ein Sicherheitscheck im Altbau zeigt regelmäßig, dass veraltete Anlagen erhebliche Sicherheitsrisiken bergen.
Die Kostenfaktoren beim Elektroprojekt werden oft falsch eingeschätzt. Während die reinen Materialkosten transparent sind, entstehen die größten Positionen durch Arbeitszeit und Koordinationsaufwand. Eine detaillierte Planung reduziert Nacharbeiten und Abstimmungsprobleme erheblich. Pauschalangebote sollten Sie kritisch prüfen, da diese oft Mindestausstattungen beschreiben und notwendige Erweiterungen als Zusatzleistungen abgerechnet werden.
Professionelle Elektroinstallation mit IET-Berlin: Ihre Sicherheit ist unser Auftrag
Die Komplexität moderner Elektroinstallationen erfordert fundiertes Fachwissen, jahrelange Erfahrung und präzise Koordination aller Projektbeteiligten. IET-Berlin GmbH begleitet Sie von der ersten Planungsphase bis zur finalen Abnahme und darüber hinaus. Unsere Expertise umfasst die vollständige Bandbreite elektrotechnischer Dienstleistungen für Neubau, Modernisierung und Bestandsoptimierung in Berlin, Brandenburg und bundesweit.
Wir entwickeln für Ihr Projekt maßgeschneiderte Lösungen, die technische Anforderungen, wirtschaftliche Rahmenbedingungen und individuelle Wünsche gleichermaßen berücksichtigen. Unsere Planungsleistungen reichen von der Bedarfsanalyse über die Erstellung normgerechter Installationspläne bis zur Koordination mit Architekten und anderen Fachplanern. Die Ausführung erfolgt durch qualifizierte Partnerbetriebe unter unserer fachlichen Überwachung. Dabei legen wir besonderen Wert auf Termintreue, Qualität und transparente Kommunikation. Zusätzlich bieten wir spezialisierte Beratung für Photovoltaik-Anlagen, Ladeinfrastruktur und Energiemanagement-Systeme. Unsere Kunden profitieren von zukunftssicheren Installationen, die heutigen Anforderungen entsprechen und künftige Erweiterungen problemlos ermöglichen. Sprechen Sie uns an und erfahren Sie, wie wir Ihr Elektroprojekt zum Erfolg führen.
Häufig gestellte Fragen zur Elektroinstallation
Welche Arbeiten können Bauherren selbst übernehmen?
Bauherren dürfen Stemmarbeiten und das Verlegen von Rohren oft selbst übernehmen, aber alle Anschlüsse und Prüfungen müssen vom Elektromeister durchgeführt werden. Die Grenze liegt dort, wo elektrische Verbindungen hergestellt werden.
Wie oft sollte die Elektroanlage geprüft werden?
Private Elektroanlagen sollten mindestens alle 10 Jahre geprüft werden, bei Altbauten und nach Umbauten öfter. Empirische Daten zeigen Anlagenlebensdauer von 30 bis 40 Jahren, wobei veraltete Installationen erhöhte Brandgefahr bergen.
Welche Normen und Vorschriften sind maßgeblich?
Für Elektroinstallationen gelten DIN VDE 0100-600 sowie spezifische Landesvorschriften und Regelungen für Berlin und Brandenburg. Zusätzlich sind die Technischen Anschlussbedingungen des jeweiligen Netzbetreibers verbindlich.
Was kostet eine vollständige Elektroinstallation pro Quadratmeter?
Die Kosten variieren je nach Umfang und Ausstattung, liegen aber typischerweise zwischen 60 und 120 Euro pro Quadratmeter. Hochwertige Ausstattungen mit Smart-Home-Integration und umfangreicher Netzwerkverkabelung können 150 Euro und mehr erreichen.
Was sind die häufigsten Ursachen für Elektrobrände in Wohnhäusern?
Meist sind veraltete oder unsachgemäß installierte Anlagen verantwortlich. 50% der über 10.000 Brandfälle im Jahr wären durch moderne Installation vermeidbar. Überlastete Stromkreise, beschädigte Isolierungen und fehlende Schutzeinrichtungen sind die Hauptursachen.
