Die Erklärung netzgekoppelte Systeme ist für Fachplaner und Entscheidungsträger besonders relevant, weil die VDE-AR-N 4105:2026 den Anwendungsbereich auf bis zu 500 kW AC erweitert hat und damit neue Planungsanforderungen entstehen. Wer netzgekoppelte Anlagen plant oder betreibt, trägt rechtliche Verantwortung für Netzstabilität, Personensicherheit und Normkonformität.
Wie funktionieren netzgekoppelte Systeme technisch?
Netzgekoppelte Systeme setzen das öffentliche Stromnetz als Referenz für Spannung und Frequenz, was technische und regulatorische Anforderungen an Synchronisation und Schutz erfordert. Das unterscheidet sie grundlegend vom Inselbetrieb, bei dem eine Anlage autark ohne Netzanbindung arbeitet. Im Netzparallelbetrieb muss die Erzeugungsanlage jederzeit mit der Netzfrequenz von 50 Hz und der Nennspannung synchronisiert sein.
Aufbau einer netzgekoppelten Anlage
Der typische Aufbau folgt einer klaren Signalkette:
- PV-Module erzeugen Gleichstrom (DC) abhängig von Einstrahlung und Modultemperatur.
- Wechselrichter wandeln den DC in netzkonformen Wechselstrom (AC) um und übernehmen die Synchronisation mit dem Netz.
- AC-Netzanschluss verbindet die Anlage mit dem Niederspannungsnetz des Netzbetreibers.
- Zweirichtungszähler erfassen Einspeisung und Bezug getrennt, wie es EEG und MessZV vorschreiben.
- NA-Schutz (Netz- und Anlagenschutz) überwacht kontinuierlich Spannung und Frequenz und trennt die Anlage bei Abweichungen innerhalb von Millisekunden.
Die Absicherung auf der AC-Seite variiert je nach Leistungsklasse: 16 A bis 40 A pro Phase decken Leistungsbereiche von 4,6 kVA bis 30 kVA ab. Das bedeutet, dass schon bei mittelgroßen Gewerbeanlagen eine sorgfältige Leitungsdimensionierung und Schutzkoordination erforderlich ist.

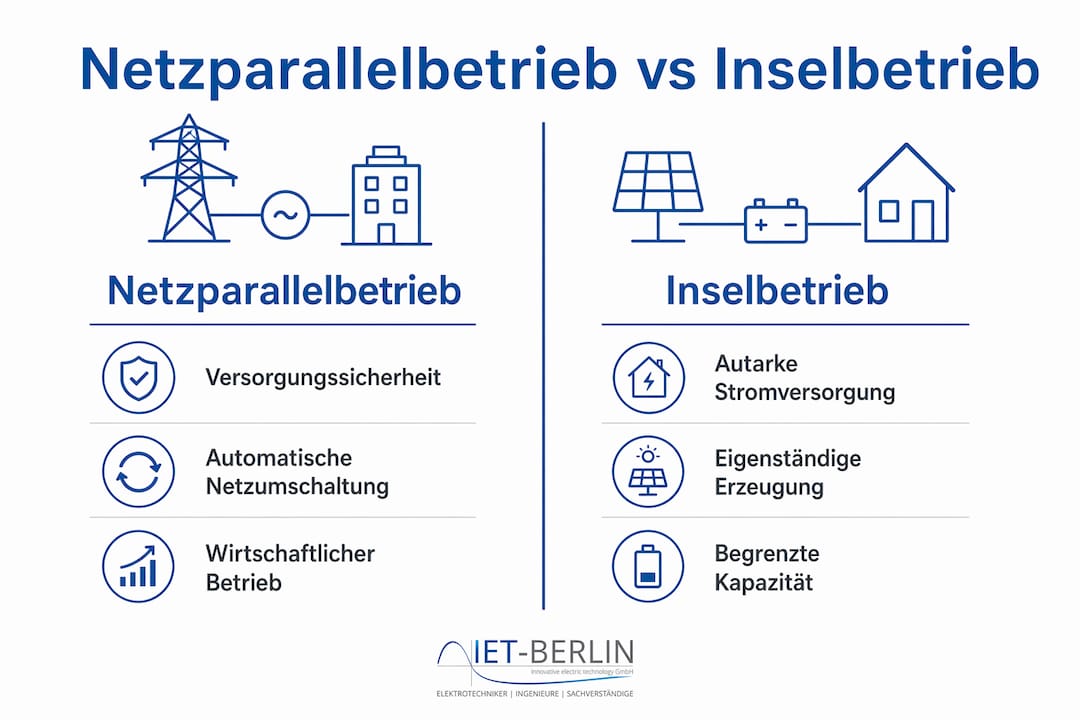

Netzparallelbetrieb gegenüber Inselbetrieb
Der Netzparallelbetrieb hat einen entscheidenden Vorteil: Versorgungslücken werden automatisch aus dem öffentlichen Netz ausgeglichen, während Überschüsse nach EEG vergütet eingespeist werden. Der Inselbetrieb hingegen erfordert Speicher und eine eigene Regelungstechnik, die das Netz vollständig ersetzt. Hybridanlagen können beide Betriebsmodi kombinieren, was die Planungskomplexität erhöht.
Profi-Tipp: Planen Sie den NA-Schutz nicht als nachträgliche Ergänzung, sondern als integralen Bestandteil des Wechselrichterkonzepts. Zertifizierte Wechselrichter mit integriertem NA-Schutz reduzieren den Verdrahtungsaufwand und vereinfachen die Abnahme durch den Netzbetreiber erheblich.
Welche Normen gelten für netzgekoppelte Anlagen?
Die VDE-AR-N 4105 ist keine unverbindliche Empfehlung, sondern eine verpflichtende technische Grundlage mit strengen Auflagen zu Netzanschlussraum, Sicherungstechniken und Schutzvorrichtungen. Wer diese Anforderungen nicht erfüllt, riskiert die Verweigerung der Inbetriebnahme durch den Netzbetreiber sowie zivilrechtliche Haftung bei Netzstörungen. Die aktuelle Fassung VDE-AR-N 4105:2026-03 hat den Anwendungsbereich gegenüber der Vorgängerversion deutlich ausgeweitet.
Die wichtigsten Normen im Überblick:
- VDE-AR-N 4105:2026 regelt Netzanschluss, Erzeugungsanlage, Netzschutz, Abrechnungsmessung und Betrieb für Niederspannungsanlagen bis 500 kW AC.
- DIN VDE 0100-712 definiert Schutzmaßnahmen speziell für Photovoltaik-Stromversorgungssysteme.
- IEC 60364 legt die internationalen Grundlagen für die Errichtung von Niederspannungsanlagen fest.
- DIN EN 62446-1 schreibt Prüfung, Dokumentation und Inbetriebnahme netzgekoppelter PV-Systeme vor.
- Technische Anschlussregeln (TAR) der Netzbetreiber konkretisieren die VDE-Normen für den jeweiligen Netzbereich.
Die VDE-AR-N 4105:2026 hat den Anwendungsbereich von 135 kW auf 500 kW AC erweitert. Das eröffnet größeren Gewerbe- und Industrieanlagen den Zugang zu vereinfachten Anschlussverfahren, die bisher nur kleineren Anlagen vorbehalten waren.
| Norm | Anwendungsbereich | Relevanz für Planer |
|---|---|---|
| VDE-AR-N 4105:2026 | Niederspannungserzeugungsanlagen bis 500 kW | Netzanschluss, Schutz, Messung |
| DIN VDE 0100-712 | PV-Stromversorgungssysteme | DC-Schutz, Leitungsführung |
| IEC 60364 | Niederspannungsanlagen allgemein | Grundlegende Schutzprinzipien |
| DIN EN 62446-1 | Prüfung und Dokumentation PV | Abnahme, Prüfprotokolle |
| TAR Niederspannung | Netzbetreiberspezifisch | Anschlussdetails, Zählerschrank |
Fachplaner müssen frühzeitig Aspekte der Steuerbarkeit und moderne Messsysteme in der Planung berücksichtigen, um Netzkonformität und EEG-Anforderungen zu erfüllen. Wer das erst in der Ausführungsphase bedenkt, erzeugt Mehrkosten und Verzögerungen.
Weitere regulatorische Änderungen, die den Hausanschluss und Zählerplatz betreffen, hat IET-Berlin gesondert aufbereitet.
Welche Schutzmaßnahmen sind bei netzgekoppelten Systemen Pflicht?
Der NA-Schutz trennt PV-Anlagen bei Netzstörungen innerhalb von Millisekunden vom Netz. Diese Schnelligkeit ist kein technischer Luxus, sondern Voraussetzung für die Sicherheit von Monteuren, die bei Netzausfall an der Leitung arbeiten. Ohne funktionierenden NA-Schutz kann eine laufende PV-Anlage gefährliche Rückspannungen erzeugen.
Die Pflichtmaßnahmen nach DIN VDE 0100-712 umfassen:
- DC-Lasttrennschalter zur sicheren Unterbrechung des Gleichstromkreises vor dem Wechselrichter.
- Überspannungsschutz Typ 2 AC und DC zum Schutz vor transienten Überspannungen durch Blitzeinwirkung oder Schaltvorgänge.
- Fehlerstromschutzschalter (RCD) auf der AC-Seite, Typ abhängig vom Wechselrichtertyp.
- Leitungsschutzschalter zur thermischen und kurzschlusssicheren Absicherung aller Stromkreise.
- Inselnetzerkennung durch zertifizierte Wechselrichter mit automatischer Abschaltung bei Netzausfall.
Die Inselnetzerkennung ist essenziell, um gefährliche Rückspeisungen bei Netzausfall zu verhindern. Sie funktioniert durch zertifizierte Wechselrichter, die bei Frequenz- oder Spannungsabweichungen die Einspeisung automatisch unterbrechen.
Zur Abnahme gehört zwingend eine vollständige Dokumentation nach DIN EN 62446-1. Fehlende oder unvollständige Prüfprotokolle und eine falsch konfigurierte Zählerschrankkonfiguration führen häufig zu Verzögerungen bei der Inbetriebnahme. Das ist ein vermeidbares Risiko, das in der Praxis regelmäßig auftritt.
Profi-Tipp: Erstellen Sie die Prüfdokumentation nach DIN EN 62446-1 parallel zur Montage, nicht erst nach Abschluss der Arbeiten. Wer Messprotokolle und Schaltpläne von Beginn an lückenlos führt, vermeidet Nachbesserungen und beschleunigt die Netzanmeldung beim Netzbetreiber.
Sicherheitsmaßnahmen bei der Installation von Solaranlagen, wie sie auch international gelten, hat heduurzaam.nl ausführlich dokumentiert. Die Grundprinzipien decken sich weitgehend mit den deutschen Anforderungen nach DIN VDE 0100-712.
Was sind die Vorteile netzgekoppelter Systeme in der Praxis?
Netzgekoppelte Systeme bieten gegenüber Inselanlagen einen klaren wirtschaftlichen Vorteil: Der Eigenverbrauch hat Priorität, Überschüsse werden ins öffentliche Netz eingespeist und nach EEG vergütet, Versorgungslücken werden automatisch aus dem Netz ausgeglichen. Dieses Prinzip macht teure Überdimensionierung von Speichern überflüssig. Für Gewerbegebäude mit hohem Tagesverbrauch ist das besonders attraktiv.
| Anwendungsbereich | Typische Leistung | Besonderheit |
|---|---|---|
| Einfamilienhaus | 5–15 kWp | Eigenverbrauch, Einspeisung, ggf. Speicher |
| Mehrfamilienhaus | 15–100 kWp | Mieterstrom, Gemeinschaftsanlage |
| Gewerbe und Industrie | 100–500 kWp | Steuerbarkeit nach EEG §9, Smart Meter |
| Bidirektionale Ladeinfrastruktur | variabel | Fahrzeugbatterie als Netzpuffer |
Die Integration bidirektionaler Ladeinfrastruktur als Speicher wird durch die VDE-AR-N 4105:2026 erstmals normativ erfasst. Das macht Elektrofahrzeuge zu aktiven Elementen des Energiesystems, die Überschussstrom aufnehmen und bei Bedarf zurückspeisen können. Für Unternehmen mit Fahrzeugflotten eröffnet das neue Möglichkeiten zur Lastoptimierung.
Hybrid- und DC-Mikronetze sind der nächste Entwicklungsschritt. Sie verbinden PV, Speicher und Ladeinfrastruktur auf Gleichstromebene und reduzieren Umwandlungsverluste. Die Planung solcher Anlagen erfordert erweiterte Dokumentation und den Nachweis der Netzkonformität nach DIN EN 62909-1. Wer Ladeinfrastruktur plant, sollte diese Entwicklung bereits heute in die Konzeption einbeziehen.
Die Skalierbarkeit netzgekoppelter Anlagen ist ein weiterer praktischer Vorteil. Eine heute mit 30 kWp geplante Anlage lässt sich bei entsprechender Netzanschlusskapazität auf 100 kWp oder mehr erweitern, ohne die Grundarchitektur zu ändern.
Welche Herausforderungen bestehen bei der Netzkopplung?
Netzschutzanforderungen werden mit steigender Anlagenleistung komplexer. Anlagen über 100 kW benötigen erweiterte Schutzrelais, Fernwirkanbindung und in vielen Fällen eine individuelle Abstimmung mit dem Netzbetreiber. Das erhöht den Planungsaufwand erheblich.
Zentrale Herausforderungen für Fachplaner:
- Steuerbarkeit nach EEG §9: Anlagen ab 25 kW müssen fernsteuerbar sein und ein modernes Messsystem (Smart Meter) erhalten. Die technische Umsetzung erfordert Kommunikationsmodule und eine Schnittstelle zum Netzbetreiber.
- Erhöhte Leistungsgrenzen: Die Erweiterung auf 500 kW durch die VDE-AR-N 4105:2026 bringt neue Anlagen in den Geltungsbereich, die bisher nach Mittelspannungsregeln angeschlossen wurden. Die Übergangslösungen sind noch nicht vollständig standardisiert.
- Speicher und Ladeinfrastruktur: Die Vernetzung von PV, Batteriespeicher und Ladeinfrastruktur erhöht die Systemkomplexität und erfordert eine koordinierte Schutzkonzeption.
- Dokumentationspflichten: Zweirichtungszähler, Kommunikationsmodule, Freischaltstellen und Netzüberwachung müssen vollständig dokumentiert und nachgewiesen werden.
Zukunftstrends wie Vehicle-to-Grid (V2G) und DC-Mikronetze stellen die Normung vor neue Aufgaben. Die VDE-AR-N 4105:2026 hat erste Antworten gegeben, aber die vollständige Standardisierung bidirektionaler Systeme steht noch aus. Fachplaner, die diese Entwicklungen frühzeitig in ihre Konzepte einbeziehen, sichern sich einen Wettbewerbsvorteil. Einen Überblick über die Zukunft des Stromnetzes bietet auch die internationale Fachdiskussion.
Netzgekoppelte Systeme erfordern die Kombination aus normkonformer Schutzkonzeption, vollständiger Dokumentation nach DIN EN 62446-1 und frühzeitiger Integration von Steuerbarkeit und Messtechnik, um rechtssicher betrieben werden zu können.
| Thema | Details |
|---|---|
| Technische Grundlage | Wechselrichter synchronisiert Anlage mit Netzfrequenz 50 Hz und Nennspannung. |
| Normenpflicht | VDE-AR-N 4105:2026 ist verbindlich für alle Niederspannungsanlagen bis 500 kW AC. |
| NA-Schutz | Trennt die Anlage bei Netzstörungen in Millisekunden, schützt Monteure und Netz. |
| Dokumentation | Fehlende Prüfprotokolle nach DIN EN 62446-1 verzögern die Inbetriebnahme regelmäßig. |
| Zukunftstrend | Bidirektionale Ladeinfrastruktur ist erstmals normativ in VDE-AR-N 4105:2026 erfasst. |
Meine Einschätzung zur Entwicklung netzgekoppelter Systeme
Die Erweiterung der VDE-AR-N 4105 auf 500 kW ist aus meiner Sicht die bedeutendste Änderung der letzten Jahre. Sie bringt eine Anlagenklasse in den Niederspannungsbereich, die bisher mit Mittelspannungsregeln geplant wurde. Das klingt nach Vereinfachung. In der Praxis bedeutet es aber zunächst mehr Unsicherheit, weil viele Netzbetreiber ihre TAR noch nicht vollständig angepasst haben.
Was ich in der Planung immer wieder beobachte: Der NA-Schutz wird unterschätzt. Viele Auftraggeber sehen ihn als Formalität. Tatsächlich ist er das sicherheitskritischste Element der gesamten Anlage. Ein falsch parametrierter NA-Schutz kann zur Verweigerung der Inbetriebnahme führen oder, schlimmer, im Betrieb versagen.
Die Integration von Speicher und bidirektionaler Ladeinfrastruktur ist technisch faszinierend, aber normativ noch nicht vollständig durchdacht. Wer heute eine Anlage mit V2G-Fähigkeit plant, bewegt sich in einem Bereich, in dem die Norm der Technik hinterherläuft. Das erfordert enge Abstimmung mit dem Netzbetreiber und eine konservative Schutzkonzeption.
Mein Rat an Fachplaner: Behandeln Sie die Dokumentation nicht als lästige Pflicht, sondern als Qualitätssicherungsinstrument. Wer Prüfprotokolle, Schaltpläne und Inbetriebnahmeberichte von Anfang an sauber führt, hat bei der Abnahme keine Überraschungen.
— Alexander Blau
Normkonforme Planung netzgekoppelter Anlagen mit IET-Berlin
IET-Berlin begleitet Fachplaner, Generalunternehmer und Bauherren bei der vollständigen Planung und Genehmigung netzgekoppelter Systeme. Von der ersten Konzeption über die normgerechte Schutzkonzeption nach VDE-AR-N 4105:2026 bis zur Abnahmedokumentation nach DIN EN 62446-1 übernimmt IET-Berlin alle Planungsleistungen aus einer Hand.
Ob Photovoltaikanlage, Speichersystem oder bidirektionale Ladeinfrastruktur: IET-Berlin kennt die aktuellen Anforderungen der Netzbetreiber in Berlin, Brandenburg und bundesweit. Einen strukturierten Einstieg in die Elektrotechnik-Planung bietet IET-Berlin mit konkreten Planungsansätzen für netzgekoppelte Systeme. Sprechen Sie IET-Berlin an, bevor die Ausführungsplanung beginnt.
FAQ
Was ist ein netzgekoppeltes System in der Elektrotechnik?
Ein netzgekoppeltes System ist eine Erzeugungsanlage, die parallel zum öffentlichen Stromnetz betrieben wird und Strom einspeist, bezieht oder beides gleichzeitig tut. Typische Beispiele sind Photovoltaikanlagen, Blockheizkraftwerke und Batteriespeicher mit Netzanschluss.
Welche Norm gilt für netzgekoppelte Anlagen in Deutschland?
Die VDE-AR-N 4105:2026 ist die verbindliche Anwendungsregel für Niederspannungserzeugungsanlagen bis 500 kW AC. Sie regelt Netzanschluss, Schutzeinrichtungen, Messung und Betrieb.
Was macht der NA-Schutz bei netzgekoppelten Systemen?
Der Netz- und Anlagenschutz (NA-Schutz) trennt die Erzeugungsanlage bei Spannungs- oder Frequenzabweichungen innerhalb von Millisekunden vom Netz. Er schützt Monteure vor Rückspannungen und verhindert Netzinstabilität.
Wer darf netzgekoppelte Anlagen anschließen?
Der AC-seitige Anschluss darf ausschließlich durch einen eingetragenen Fachbetrieb ausgeführt werden. DC-seitige Arbeiten sind nur für fachkundige Personen mit entsprechender Qualifikation zulässig.
Was muss bei der Abnahme einer netzgekoppelten Anlage vorliegen?
Zur Abnahme sind vollständige Prüfprotokolle nach DIN EN 62446-1, Schaltpläne, Inbetriebnahmedokumentation und ein normgerecht ausgestatteter Zählerschrank nach TAR-Anforderungen erforderlich. Fehlende Unterlagen führen regelmäßig zu Verzögerungen bei der Netzanmeldung.
