Dieser Artikel erklärt die wesentlichen Grundlagen, zeigt typische Anforderungen in der Praxis und hilft dabei, die häufigsten Fehltritte bei der Planung und Realisierung von Niederspannungsanlagen zu vermeiden.
| Punkt | Details |
|---|---|
| Klarer Anwendungsrahmen | Niederspannungstechnik regelt Planung, Bau und Prüfung aller elektrischen Anlagen bis 1000 V AC beziehungsweise 1500 V DC. |
| Schutzkonzepte im Fokus | Der Personenschutz steht im Mittelpunkt jeder Planung, insbesondere durch Basisschutz und Fehlerschutz gemäß Norm. |
| Technische Anschlussregeln beachten | Für den Netzanschluss gelten spezielle technische Regeln, die unbedingt einzuhalten sind. |
| Normen-Baukasten anwenden | Bei Spezialfällen sind gezielt passende DIN-VDE-Teile auszuwählen statt pauschal alles umzusetzen. |
| Sorgfältige Dokumentation | Eine lückenlose Dokumentation ist ausschlaggebend für den sicheren und reibungslosen Betrieb jeder Anlage. |
Begriff und Einordnung der Niederspannungstechnik
Wer professionell Gebäude plant oder realisiert, muss den Begriff Niederspannungstechnik klar einordnen können. Es handelt sich dabei keineswegs um eine informelle Bezeichnung, sondern um einen präzise definierten technischen Anwendungsbereich. VDE 0100 – Errichten von Niederspannungsanlagen legt fest: Unter Niederspannungstechnik versteht man die Planung, Errichtung, Prüfung und den Betrieb von elektrischen Anlagen im Niederspannungsbereich (bis 1000 V AC bzw. bis 1500 V DC) inkl. der dafür relevanten Normen und Schutzmaßnahmen.
Der Niederspannungsbereich umfasst damit das gesamte Spektrum der gebäudetechnischen Elektroinstallation: von der Hausanschlusssicherung über Unterverteilungen bis zu einzelnen Stromkreisen in Büros, Wohngebäuden, Gewerbeimmobilien und Industrieanlagen. Das bedeutet praktisch, dass nahezu alle elektrischen Anlagen, mit denen Bauherren und Planer täglich konfrontiert werden, in den Regelungsbereich der Niederspannungstechnik fallen.
Die folgende Tabelle gibt einen Überblick über typische Spannungsbereiche und deren Einordnung:
| Bereich | Spannungsbereich | Typische Anwendung |
|---|---|---|
| Schutzkleinspannung (SELV/PELV) | bis 50 V AC / 120 V DC | LED-Beleuchtung, Steuerungen |
| Niederspannung | bis 1000 V AC / 1500 V DC | Gebäudeinstallation, Industrie |
| Mittelspannung | 1 kV bis 36 kV | Versorgungsnetze, Transformatoren |
| Hochspannung | über 36 kV | Übertragungsnetze |
Die Normenreihe DIN VDE 0100 bildet das normative Fundament für alle Tätigkeiten in diesem Bereich. Sie regelt nicht nur, wie Anlagen zu errichten sind, sondern auch, nach welchen Kriterien sie geprüft, abgenommen und dokumentiert werden müssen. Für Planer und Ausführende ist diese Normenreihe damit kein theoretisches Referenzdokument, sondern ein verbindliches Arbeitsinstrument, dessen Kenntnis bei jedem Projekt vorausgesetzt wird.
„Die Normenreihe DIN VDE 0100 ist keine Empfehlung, sondern der maßgebliche Sicherheitsstandard für elektrische Anlagen in Deutschland. Ihre Anwendung ist in vielen Bereichen rechtlich bindend und wird von Versicherern, Behörden und Netzbetreibern vorausgesetzt.“
Wer den Vergleich elektrischer Anlagen nach Typ und Anforderung kennt, erkennt schnell, wie entscheidend die korrekte Einordnung einer Anlage in den frühen Planungsphasen ist. Fehler in dieser Grundlagendefinition ziehen sich durch sämtliche nachgelagerten Planungsschritte und werden dort zunehmend teurer zu korrigieren.
Um das Thema praxisnah weiter zu vertiefen, betrachten wir, wie Schutzkonzepte eine tragende Rolle in der Niederspannungstechnik spielen.

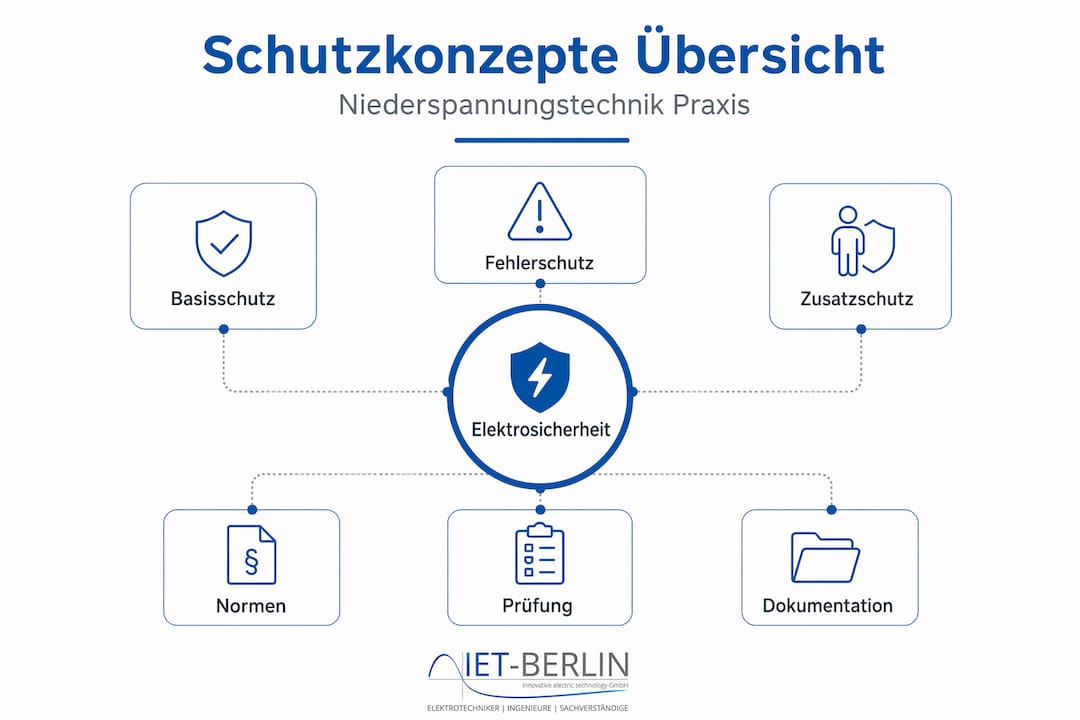

Schutzkonzepte und Normen in der Niederspannungstechnik
Die Frage, wie eine Niederspannungsanlage vor gefährlichen Körperströmen schützt, ist keine akademische Diskussion, sondern eine unmittelbare Sicherheitsanforderung. DIN VDE 0100-410 Anforderungen stellt klar: Für die Praxis der Errichtung und Prüfung von Niederspannungsanlagen ist der Themenkomplex Schutz gegen elektrischen Schlag (Basisschutz und Fehlerschutz) ein Kernbereich der Niederspannungstechnik.
Der Basisschutz schützt Personen vor dem direkten Berühren aktiver Teile unter normalen Betriebsbedingungen. Typische Maßnahmen sind Isolierung spannungsführender Leiter, Berührungsschutz durch Abdeckungen und Gehäuse sowie der Einsatz von Schutzkleinspannung. Der Fehlerschutz greift dagegen im Fehlerfall, also wenn der Basisschutz versagt: Er stellt sicher, dass gefährliche Körperströme entweder durch schnelle Abschaltung oder durch Potentialausgleich auf ein ungefährliches Niveau begrenzt werden.
In der Planungspraxis ergeben sich daraus konkrete Anforderungen, die Schritt für Schritt abgearbeitet werden müssen:
- Festlegung der Netzform (TN, TT oder IT) entsprechend dem Versorgungskonzept und den Anforderungen des Netzbetreibers
- Auswahl geeigneter Schutzeinrichtungen wie Leitungsschutzschalter, Fehlerstromschutzschalter (RCD) und Überspannungsschutzgeräte
- Planung des Schutzpotentialausgleichs für alle metallischen Körper und Betriebsmittel im Gebäude
- Berechnung der Abschaltzeiten und Abschaltbedingungen nach DIN VDE 0100-410
- Dokumentation aller Schutzmaßnahmen im Rahmen der Anlagendokumentation
Der Unterschied zwischen diesen Schutzebenen ist in der Praxis oft unterschätzt. Ein häufiges Missverständnis besteht darin, dass die Installation eines Fehlerstromschutzschalters ausreicht, um alle Schutzanforderungen zu erfüllen. Tatsächlich ist die korrekte Dimensionierung des Schutzpotentialausgleichs in vielen Fällen mindestens ebenso bedeutsam, insbesondere bei Gebäuden mit ausgedehnten metallischen Strukturen oder Heizungsanlagen.
| Schutzmaßnahme | Schutzprinzip | Typisches Betriebsmittel | Anwendungsbereich |
|---|---|---|---|
| Basisschutz durch Isolierung | Verhindert direktes Berühren | Isolierte Leiter, Gehäuse | Alle Anlagen |
| Fehlerschutz durch automatische Abschaltung | Abschalten bei Fehlerfall | RCD, LS-Schalter | Feuchträume, Außenanlagen |
| Schutzpotentialausgleich | Potentialangleichung | Schutzleiter, Ausgleichsleitung | Alle Gebäude |
| Schutzkleinspannung (SELV/PELV) | Galvanische Trennung, sichere Spannung | Trenntransformator | Medizin, Bäder |
Profi-Tipp: Planer, die mit Sicherheitsaspekten elektrotechnischer Anlagen vertraut sind, wissen: Die Auswahl der Netzform entscheidet maßgeblich darüber, welche Schutzmaßnahmen im Detail erforderlich sind. Eine TT-Anlage erfordert zwingend Fehlerstromschutzschalter für alle Stromkreise, während bei TN-S-Netzen die Abschaltbedingungen über die Impedanzschleife zu berechnen sind.
Für ein vollständiges Bild der wichtigen Normen für Elektrotechnik in nachhaltigen Gebäuden ist es unerlässlich, die normativen Anforderungen nicht isoliert, sondern im Kontext der gesamten Gebäudetechnik zu betrachten. Die Wechselwirkungen zwischen Elektroanlagen, Gebäudeautomation, Photovoltaikanlagen und Ladeinfrastruktur für Elektrofahrzeuge erfordern ein übergreifendes Schutzkonzept, das alle relevanten Normenteile berücksichtigt.
Die Anforderungen an elektrische Sicherheit und Schutzmaßnahmen sind gerade auf Baustellen ein kritisches Thema. Provisorische Anlagen, wechselnde Betriebsbedingungen und viele parallele Gewerke erhöhen das Risiko erheblich. Hier ist eine frühzeitige und lückenlose Schutzplanung keine Option, sondern eine Pflicht.
Neben den reinen Schutzaspekten stellt die Anbindung an das öffentliche Netz weitere Anforderungen. Hier sind technische Anschlussregeln entscheidend.
Anschlussregeln und Dokumentationspflichten
Die Verbindung einer privaten oder gewerblichen Anlage mit dem öffentlichen Versorgungsnetz unterliegt strengen Regelungen. Diese sind nicht etwa willkürliche Vorschriften des Netzbetreibers, sondern technisch begründete Anforderungen, die die Netzstabilität und die Sicherheit aller angeschlossenen Anlagen sicherstellen. VDE-AR-N 4100 definiert: Niederspannungstechnik umfasst außerdem die netzseitigen Anschlussanforderungen im Niederspannungsnetz, die über technische Anschlussregeln (TAR) geregelt werden, insbesondere durch VDE-FNN-Regelwerke.
Die Technischen Anschlussregeln, kurz TAR, legen verbindlich fest, welche Anforderungen eine Kundenanlage erfüllen muss, bevor sie ans öffentliche Netz angeschlossen werden darf. Zu den zentralen Inhalten der VDE-AR-N 4100 gehören:
- Anforderungen an den Hausanschluss inklusive Mindestquerschnitte und Sicherungskonzepte
- Vorgaben für den Zählerplatz und die Messeinrichtung nach dem aktuellen Messstellenbetriebsgesetz
- Anforderungen an die Hauptstromversorgungsanlage vom Hausanschluss bis zur Unterverteilung
- Technische Mindestanforderungen an Einspeiseanlagen, zum Beispiel bei Photovoltaikanlagen
- Regelungen zur Netzrückwirkung durch nichtlineare Verbraucher wie Frequenzumrichter oder Ladestationen
Wann muss ein bestehender Anschluss überarbeitet werden? Diese Frage stellt sich bei jeder Modernisierung, Erweiterung oder Nutzungsänderung. Sobald die geplante Anschlussleistung die bestehende Nennleistung überschreitet, muss der Netzbetreiber frühzeitig eingebunden werden. Dies gilt ebenso, wenn neue Einspeiseanlagen installiert werden oder wenn die Netzrückwirkungen die zulässigen Grenzwerte überschreiten könnten.
Profi-Tipp: In der Praxis wird die rechtzeitige Abstimmung mit dem Netzbetreiber regelmäßig unterschätzt. Bearbeitungszeiten von sechs bis zwölf Wochen für Anschlussanfragen sind keine Seltenheit. Wer diese Zeiträume nicht in die Projektplanung einrechnet, riskiert erhebliche Verzögerungen der Inbetriebnahme.
Die Dokumentationspflicht ist ein weiterer Bereich, der in der Praxis häufig vernachlässigt wird. Eine normgerechte Anlagendokumentation ist jedoch nicht nur eine bürokratische Formalie, sondern hat unmittelbare Auswirkungen auf die Haftungssituation aller Projektbeteiligten. Zur vollständigen Dokumentation gehören:
- Technische Unterlagen zur Anlagenstruktur (Stromlauf- und Schaltpläne)
- Nachweise über verwendete Betriebsmittel und deren Konformität
- Protokolle der Erstprüfung nach DIN VDE 0100-600
- Ergebnisse von Messungen und Berechnungen (Schleifenimpedanz, Isolationswiderstand)
- Übergabe der Anlagendokumentation an den Betreiber
Fehlt diese Dokumentation bei einer Schadensbegutachtung, entsteht für den Auftraggeber und den ausführenden Betrieb eine erhebliche Beweislastproblematik. Die Praxis zeigt: In Haftungsstreitigkeiten nach Elektrobränden oder Personenschäden ist eine lückenlose Dokumentation oft der entscheidende Unterschied zwischen Freispruch und Haftung. Wer sich näher mit Normen für Elektroinstallationen in Wohngebäuden vertraut macht, erkennt, wie umfassend diese Anforderungen bereits im Wohnbau sind.
Typische Fehler in der Anschlussplanung, die regelmäßig in Gutachten auftauchen, sind unzureichend dimensionierte Zuleitungsquerschnitte, fehlende Überspannungsableiter der Klasse 1 am Hausanschluss sowie nicht dokumentierte Änderungen an bestehenden Anlagen. All diese Mängel können im Schadensfall zur vollen Haftung der verantwortlichen Fachkraft oder des Planungsbüros führen.
Doch jede Baustelle hat spezielle Anforderungen. Wie flexibel und modular mit dem Normenrahmen umgegangen werden muss, zeigt der folgende Abschnitt.
Spezielle Anforderungen und der „Normen-Baukasten“
Die Normenreihe DIN VDE 0100 ist kein einziges, abgeschlossenes Dokument, das man einmal gelesen hat und damit alle Fälle abdeckt. Wer so vorgeht, macht einen grundlegenden Fehler. Technische VDE-konforme Elektroplanung 2026 zeigt: In Projekten mit besonderen Anforderungen (z. B. besondere Installationsbereiche, Erdung und Potentialausgleich, Überspannungs- oder Fehlerschutz-Aspekte) werden häufig spezifische DIN-VDE-Teile herangezogen; die Normenreihe ist deshalb als „Baukasten“ zu verstehen, nicht als ein einziges Dokument.
Diese modulare Struktur ist bewusst gewählt und spiegelt die Vielfalt realer Bauprojekte wider. Jedes Bauprojekt bringt eigene Nutzungsprofile, bauliche Besonderheiten und technische Anforderungen mit, die eine gezielte Auswahl der einschlägigen Normenteile erfordern.
Typische Sonderfälle, die in der Praxis besondere Aufmerksamkeit erfordern:
- Medizinisch genutzte Bereiche (DIN VDE 0100-710): Hier gelten erhöhte Anforderungen an die Versorgungssicherheit, Trennungsmaßnahmen und den Isolationsüberwachungsschutz. Ein Kurzschluss oder auch nur ein kurzzeitiger Versorgungsausfall kann lebensbedrohliche Konsequenzen haben.
- Bäder und Feuchträume (DIN VDE 0100-701): Schutzzoneneinteilung, Mindestschutzklassen für Betriebsmittel und der Einsatz von Zusatz-Potentialausgleich sind hier verbindlich vorgeschrieben.
- Photovoltaikanlagen und Gleichspannungsanlagen (DIN VDE 0100-712): Besondere Anforderungen an den DC-seitigen Brandschutz, Erdungskonzepte und Schutzmaßnahmen gegen Lichtbögen.
- Blitzschutz und Überspannungsschutz (DIN VDE 0185 und DIN VDE 0100-534): Die Koordination zwischen äußerem Blitzschutz und innerem Überspannungsschutz erfordert eine abgestimmte Planung, die beide Normenwelten kennt.
- Explosionsgefährdete Bereiche (DIN VDE 0165): In industriellen Umgebungen oder tankstellenähnlichen Strukturen gelten eigene, sehr strenge Anforderungen an Betriebsmittel und Installationsarten.
„Wer bei einem Bauprojekt mit medizinischen Bereichen, Schwimmbädern oder industriellen Nutzungen ausschließlich den Basisteil DIN VDE 0100-100 heranzieht, plant unvollständig und trägt das volle Haftungsrisiko für entstehende Schäden.“
Der Vorteil der modularen Normenstruktur liegt darin, dass Planer gezielt diejenigen Teile aktivieren können, die für das jeweilige Projekt relevant sind. Ein reines Wohngebäude ohne besondere Nutzungsbereiche benötigt einen deutlich schlankeren Normenrahmen als ein Krankenhausneubau mit intensivmedizinischen Einheiten und redundanten Versorgungskonzepten. Die Herausforderung liegt darin, diese Auswahl treffsicher zu treffen und zu begründen.
Checklisten und projektspezifische Beratungstools können dabei helfen, keinen relevanten Normbereich zu übersehen. Wer sich regelmäßig mit Elektrotechnik-Normen im Nachhaltigkeitskontext befasst, erkennt zudem, dass aktuelle Nachhaltigkeitsanforderungen und Energieeffizienzvorschriften die Normenlandschaft fortlaufend weiterentwickeln und neue Teile ergänzt werden, etwa zur Ladeinfrastruktur für Elektrofahrzeuge oder zu Energiemesssystemen.
Für Architekten und Projektentwickler bedeutet diese Komplexität eine klare Empfehlung: Die Einbindung eines qualifizierten Elektroplaners bereits in der frühen Entwurfsphase ist kein Kostentreiber, sondern eine Investition in Planungssicherheit und die Vermeidung kostspieliger Nachbesserungen in späteren Leistungsphasen.
Mit diesem Normenverständnis ergibt sich ein ganz anderes Bild als das klassische. Zeit für einen offenen, praxisorientierten Ausblick.
Warum Planungserfolg und Sicherheit in der Niederspannungstechnik von Offenheit im Umgang mit Normen leben
In der Praxis begegnet man immer wieder zwei gegensätzlichen Fehlertypen bei der Normenanwendung. Der erste Typ ignoriert Normen weitgehend und verlässt sich auf Erfahrungswissen. Der zweite Typ wendet Normen so starr und vollständig an, dass jedes Projekt unter einer Fülle von theoretisch anwendbaren Anforderungen zu ersticken droht, ohne dass die eigentlichen Sicherheitsziele klarer würden.
Beide Ansätze sind in der professionellen Praxis problematisch. Exzellente Elektroplanung erfordert etwas, das man als „normative Urteilsfähigkeit“ bezeichnen kann: die Fähigkeit, projektspezifisch zu entscheiden, welche Normenanforderungen handlungsleitend sind und warum. Das ist keine Beliebigkeit, sondern eine anspruchsvolle Fachkompetenz, die Erfahrung, technisches Verständnis und rechtliches Bewusstsein miteinander verbindet.
Ein Bauprojekt ist kein Schema-F. Die Nutzungsgeschichte eines Bestandsgebäudes, die Erwartungen des Bauherrn, die lokalen Netzbedingungen und zukünftige Nutzungsszenarien formen ein Anforderungsprofil, das keinem anderen Projekt exakt gleicht. Wer in dieser Situation mit einem unveränderlichen Normen-Checklisten-Ansatz vorgeht, riskiert, wichtige projektspezifische Risiken zu übersehen, während er gleichzeitig Ressourcen in Anforderungen investiert, die für das konkrete Projekt keine reale Sicherheitsrelevanz haben.
Der dynamische Einsatz des Normen-„Werkzeugkastens“ bedeutet konkret: Planer analysieren zunächst das Nutzungsprofil, identifizieren die sicherheitsrelevanten Risikobereiche und leiten daraus ab, welche Normenteile handlungsleitend sind. Diese Analyse wird dokumentiert und bildet die Grundlage für alle nachgelagerten Entscheidungen, von der Betriebsmittelauswahl bis zur Prüfplanung.
Ein weiterer, oft unterschätzter Faktor ist die Kommunikation zwischen Planern, Ausführenden und Bauherren. Sicherheitskonzepte, die nur im Ingenieurbüro verstanden werden, aber auf der Baustelle nicht korrekt umgesetzt werden, verfehlen ihren Zweck. Regelmäßige Koordinationsgespräche, verständliche Planungsunterlagen und eine klare Übergabe der Anlagendokumentation an den Betreiber sind keine weichen Faktoren, sondern harte Erfolgskriterien.
Der Leitfaden für Elektroplanung macht deutlich: Projekte, die von Beginn an auf einer klaren Kommunikationsstruktur basieren, weisen am Ende signifikant weniger Nachbesserungsbedarf auf als solche, bei denen Fachbereiche isoliert arbeiten. Diese Erfahrung gilt unabhängig von Projektgröße und Nutzungsart.
Was IET Berlin in der täglichen Arbeit immer wieder beobachtet: Die teuersten Fehler in der Niederspannungsplanung entstehen selten durch fehlendes Normenwissen allein. Sie entstehen durch mangelnde Kommunikation, durch Zeitdruck, der Abkürzungen erzwingt, und durch das Fehlen erfahrener Ansprechpartner, die projektspezifische Risiken frühzeitig erkennen und ansprechen. Offenheit, Weitsicht und strukturierte Zusammenarbeit sind deshalb keine Soft Skills, sondern technische Notwendigkeiten für sichere und erfolgreiche Projekte.
Kompetente Unterstützung für Ihr Projekt
Die Anforderungen der Niederspannungstechnik sind komplex und entwickeln sich mit jeder Normüberarbeitung und jeder neuen Technologie weiter. Für Bauherren, Architekten und Projektentwickler, die rechtssichere, effiziente und zukunftsfähige elektrische Anlagen realisieren wollen, ist professionelle Fachberatung kein Luxus, sondern eine strategische Notwendigkeit.
IET Berlin begleitet Ihr Projekt von der ersten Bedarfsanalyse bis zur normgerechten Abnahme, einschließlich der Erstellung vollständiger Anlagendokumentation und der Koordination mit Netzbetreibern. Ob Sie zunächst die Typen elektrischer Anlagen vergleichen möchten oder direkt eine fundierte Definition elektrotechnischer Anlagen für Ihr Vorhaben benötigen: Unser Team steht Ihnen mit Erfahrung, technischer Tiefe und regionaler Präsenz in Berlin, Brandenburg und bundesweit zur Seite. Sprechen Sie uns an und lassen Sie uns gemeinsam die Grundlage für ein sicheres, normgerechtes und zukunftssicheres Projekt legen.
Häufig gestellte Fragen zur Niederspannungstechnik
Für welche Bauprojekte ist die Niederspannungstechnik relevant?
Für nahezu alle Gebäudeprojekte, bei denen elektrische Anlagen bis 1000 V AC bzw. bis 1500 V DC geplant und realisiert werden, gilt die Niederspannungstechnik, unabhängig davon, ob es sich um einen Neubau, eine Sanierung oder eine Erweiterung handelt.
Wer ist für die Einhaltung der Schutzmaßnahmen verantwortlich?
Die Verantwortung liegt bei den Fachplanern und ausführenden Unternehmen, oft gemeinsam mit dem Bauherrn als Betreiber, da Planung, Errichtung und Prüfung nach DIN VDE 0100 für alle Beteiligten verbindliche Pflichten begründen.
Was sind die häufigsten Fehler bei der Planung von Niederspannungsanlagen?
Häufige Fehler sind mangelnde Dokumentation, Vernachlässigung spezieller Schutzzonen wie Feuchträume oder medizinische Bereiche sowie eine nicht abgestimmte Auswahl von Betriebsmitteln, die die tatsächlichen Betriebsbedingungen nicht ausreichend berücksichtigt.
Gibt es einen Unterschied zwischen DIN VDE 0100 und VDE-AR-N 4100?
Ja, DIN VDE 0100 regelt Planung, Errichtung und Sicherheit von Kundenanlagen, während VDE-AR-N 4100 als Technische Anschlussregel für Kundenanlagen am Niederspannungsnetz die Bedingungen für den Netzanschluss beim öffentlichen Netzbetreiber verbindlich festlegt.
Wann brauche ich eine Erstprüfung der Niederspannungsanlage?
Vor der Inbetriebnahme jeder neuen oder wesentlich geänderten Anlage ist eine Erstprüfung nach DIN VDE 0100 zwingend vorgeschrieben, da sie der Nachweis ist, dass die Anlage normgerecht errichtet wurde und sicher betrieben werden kann.
