Kurz gesagt:
- Für eine sichere Notstromversorgung sind mindestens 72 Stunden Autarkiezeit bei der Planung zu berücksichtigen, wobei Speicher, Erzeugung und Organisation als Einheit zu sehen sind.
- Die Energiebilanz muss belastbare Leistungs- und Energiebedarfszahlen liefern, um eine sinnvolle Dimensionierung der Anlagen zu ermöglichen und Spitzenlasten korrekt zu erfassen.
- Hybride Systeme aus Dieselaggregaten, Batteriespeichern, Photovoltaik und Microgrids erhöhen die Resilienz, erfordern jedoch eine sorgfältige Steuerung und normgerechte Integration.
- Organisation, Verantwortlichkeiten und kontinuierliche Tests sind ebenso entscheidend wie Technik, um im Ernstfall schnell und zuverlässig zu handeln.
- Regelmäßige Übungen, präzise Wartungen und die Einhaltung relevanter Normen sichern die Betriebsbereitschaft und rechtliche Konformität der Notstromsysteme.
Übersicht und Kernempfehlungen für Entscheider
Wer als Entscheider ein Notstromkonzept verantwortet, steht zunächst vor einer Priorisierungsfrage: Welche Prozesse dürfen keinesfalls ausfallen, und wer trägt im Ereignisfall die Verantwortung für welchen Schritt. Diese Klärung entscheidet später über Dimensionierung, Kosten und Reaktionsgeschwindigkeit, noch bevor die erste technische Komponente ausgewählt wird.
Der BBK-Leitfaden beschreibt den Planungsprozess als klare Abfolge: Analyse der stromabhängigen Infrastruktur, Identifikation kritischer Prozesse, Energiebilanzierung und daraus abgeleitete Technologiewahl. Entscheider sollten diese Reihenfolge nicht umkehren, denn eine zu früh gewählte Technik verzerrt später jede Kostenrechnung.
Für die ersten Wochen eines Projekts gelten folgende Prioritäten:
- Risikoanalyse durchführen: Welche Szenarien (Netzausfall, Naturereignis, Sabotage) sind für den Standort realistisch.
- Verantwortlichkeiten benennen: Wer entscheidet im Ereignisfall über Lastabwurf und Priorisierung.
- Erste Ressourcen sichern: Vorhandene Netzanschlussdaten, Lastprofile und Gebäudepläne zusammenstellen.
- Externe Fachplanung frühzeitig einbinden, sobald die Anlage mehrere Erzeugungsarten kombinieren soll.
Die Budget- und Zeitpriorisierung folgt einem einfachen Muster: Kleinere Standorte mit einem einzelnen Dieselaggregat können die Grundlagenermittlung oft intern vorbereiten. Sobald jedoch Hybridlösungen, Rückspeisung ins Netz oder komplexe Genehmigungsverfahren im Raum stehen, lohnt sich die Beauftragung einer Fachplanung bereits in der Konzeptphase, denn nachträgliche Korrekturen an der Schaltungsauslegung sind deutlich teurer als eine saubere Erstplanung.
Planungsschritte: Bedarfsanalyse und Energiebilanz
Die Energiebilanz ist das Rückgrat jedes Notstromkonzepts. Ohne belastbare Zahlen zu Leistungsbedarf (kW) und Energiebedarf (kWh) über die geplante Autarkiezeit lässt sich keine Anlage sinnvoll dimensionieren, und jede spätere Entscheidung zur Technik steht auf unsicherem Boden.
Der BBK-Leitfaden beschreibt den Ablauf in vier Schritten:
- Kritische Prozesse identifizieren und nach Ausfallfolgen priorisieren, etwa Serverräume, Kühlketten, Aufzüge mit Personenbindung oder Sicherheitsbeleuchtung.
- Verbraucher erfassen: Bestehende Messdaten auswerten, Lastprofile über typische Tagesverläufe erstellen und dort, wo Messungen fehlen, plausible Verbrauchsschätzungen anhand von Typenschildern und Betriebsstunden ansetzen.
- Energiebilanz aufstellen: Die Summe der kritischen Lasten (kW) wird mit der geplanten Autarkiezeit (Stunden) multipliziert, um den Energiebedarf (kWh) zu ermitteln, üblicherweise zuzüglich eines Sicherheitszuschlags für Anlaufströme und unvorhergesehene Lasten.
- Ergebnis dokumentieren: Aus Leistungsspitze und Energiebedarf ergeben sich die Zielwerte für Aggregatleistung, Speicherkapazität und Kraftstoffvorrat.
Ein Beispiel zur Veranschaulichung: Liegt die kritische Last eines mittelgroßen Standorts bei 150 Kilowatt und die geplante Autarkiezeit bei den empfohlenen 72 Stunden, ergibt sich ein rechnerischer Energiebedarf von 10.800 Kilowattstunden, ohne Sicherheitszuschlag. Dieser Wert ist illustrativ und ersetzt keine standortspezifische Messung, zeigt aber, wie schnell aus einer moderaten Leistung ein erheblicher Gesamtenergiebedarf entsteht.
Wichtig ist dabei die Unterscheidung zwischen Dauerlast und Spitzenlast: Ein Aggregat muss nicht nur die durchschnittliche Last tragen, sondern auch kurzfristige Anlaufströme etwa von Kältemaschinen oder Aufzügen abfangen können. Wer diese Spitzen unterschätzt, riskiert eine Unterdimensionierung, die sich erst im Ereignisfall zeigt, wenn keine Zeit mehr für Nachbesserungen bleibt. Eine sorgfältige Energiekonzept-Erstellung berücksichtigt deshalb beide Größen von Anfang an.
Technische Komponenten und sinnvolle Hybrid-Architekturen
Der BBK-Leitfaden aus dem Jahr 2024 hebt hervor, dass hybride Konzepte zunehmend an Bedeutung gewinnen: Dieselaggregate, Batteriespeicher, Photovoltaik, Brennstoffzellen und Microgrids werden kombiniert statt einzeln betrieben.
- Dieselbetriebene Netzersatzanlagen (NEA) liefern hohe Dauerleistung über lange Zeiträume und bleiben die Basis vieler Konzepte, sind aber an Kraftstoffnachschub gebunden.
- Unterbrechungsfreie Stromversorgungen (USV) überbrücken den Moment zwischen Netzausfall und Anlaufen der NEA, meist für Sekunden bis wenige Minuten.
- Batteriespeicher übernehmen kurzzeitige Lastspitzen und können nach DKE-Angaben netzdienliche Systemdienstleistungen wie Blindleistungsmanagement erbringen, benötigen dafür aber eine normkonforme Integration.
- Photovoltaikanlagen verlängern die Autarkiezeit bei Tageslicht und schonen den Kraftstoffvorrat, liefern aber keine gesicherte Leistung bei Dunkelheit oder Bewölkung.
- Brennstoffzellen liefern eine geräuscharme, emissionsarme Alternative für Dauerlast, sind in der Anschaffung jedoch aufwendiger als klassische Aggregate.
- Microgrids verbinden mehrere Erzeuger und Speicher zu einem steuerbaren Inselnetz und erhöhen so die Widerstandsfähigkeit ganzer Standorte.
Für die Praxis zeigen sich zwei Muster als besonders tragfähig: Die Kombination aus Dieselaggregat und Batteriespeicher fängt Lastspitzen ab und schont den Motor, während eine PV-unterstützte Laufzeitverlängerung den Kraftstoffverbrauch senkt, ohne die Grundzuverlässigkeit der NEA zu gefährden. Bei Standorten mit mehreren Gebäuden kann ein Inselnetzkonzept sinnvoll sein, das im Störfall Teile des Areals autark versorgt, während andere Bereiche bewusst vom Netz genommen werden.
Bei der Aufstellung spielen praktische Fragen eine ebenso große Rolle wie die reine Leistungsauslegung: Aufstellflächen für Aggregate müssen ausreichend belüftet sein, die Abwärme muss kontrolliert abgeführt werden, und Brandschutzauflagen für Kraftstofflager sind einzuhalten. Batteriespeicher benötigen zudem eine Kühlung, die auf die Umgebungstemperatur und die Zykluszahl abgestimmt ist, denn Überhitzung verkürzt die Lebensdauer erheblich.

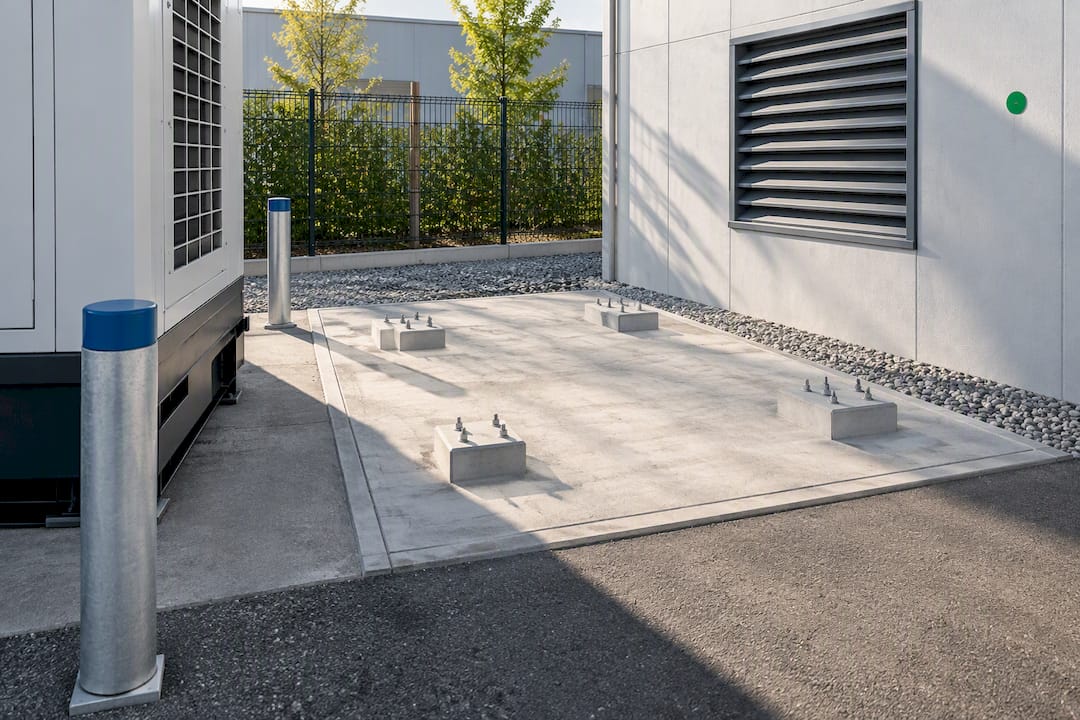

Profi-Tipp: Planen Sie die Aufstellfläche für ein NEA-Diesel-Aggregat immer mit Reserve für eine spätere Batterieerweiterung, denn Hybridkonzepte werden nachträglich fast immer nachgerüstet statt neu gebaut.
Umschaltungstechnik: Schaltkonzepte und Zuverlässigkeitsfragen
Die Wahl der Umschaltungstechnik entscheidet über Schutzkonzept, Anlagenauslegung und Prüfverfahren gleichermaßen. Die VDE-Richtlinie für Notstromaggregate unterscheidet zwei grundlegende Schaltungsarten.
- Schaltung ohne Kurzzeitparallelbetrieb: Das Netz wird vollständig getrennt, bevor die Notstromanlage die Versorgung übernimmt, technisch einfacher, aber mit kurzer Versorgungslücke.
- Schaltung mit Kurzzeitparallelbetrieb: Netz und Notstromanlage laufen für einen begrenzten Moment synchron, um einen unterbrechungsfreien Übergang zu ermöglichen.
- Automatische Umschalteinrichtungen müssen eine allpolige Trennung sicherstellen, damit keine Rückspeisung ins öffentliche Netz erfolgen kann.
- Für den Kurzzeitparallelbetrieb gelten enge Synchronisationsgrenzen: Spannungsabweichung bis ±10 Prozent, Frequenzabweichung bis ±0,5 Hertz und Phasenwinkelabweichung bis ±10 Grad, wie die VDE-Richtlinie festlegt.
Diese Grenzwerte sind kein bürokratisches Detail, sondern ein Sicherheitsmechanismus: Werden sie überschritten, drohen mechanische Belastungen am Generator und Schäden an angeschlossenen Verbrauchern. Eine Anlage, die regelmäßig Probeläufe mit echter Lastübernahme durchführt, deckt solche Abweichungen früh auf, während reine Leerlauftests sie oft verdecken.
Für die Praxis empfiehlt sich, den Probelauf nicht nur als Motorstart zu verstehen, sondern als vollständigen Funktionstest der Umschaltlogik einschließlich der Rückschaltung ins Netz nach Wiederherstellung. Nur so zeigt sich, ob die Schutzfunktionen unter realer Last so arbeiten wie im Schaltplan vorgesehen.
Kraftstoffbevorratung, Logistik und Strategien zur Laufzeitverlängerung
Ein Dieselaggregat ist nur so gut wie sein Kraftstoffvorrat. Für die vom BBK empfohlenen 72 Stunden Autarkie muss die Lagerkapazität rechnerisch aus dem spezifischen Verbrauch der Anlage unter Volllast abgeleitet werden, nicht aus grober Schätzung.
- Kraftstofflager so bemessen, dass auch bei maximaler Dauerlast über die gesamte geplante Autarkiezeit kein Nachschub nötig wird.
- Sicherheits-, Qualitäts- und Umweltauflagen für Lagerbehälter beachten, insbesondere Rückhaltevolumen und Grundwasserschutz.
- Liefervereinbarungen mit Kraftstofflieferanten treffen, die auch bei großflächigen Störungen eine Zufahrt zum Standort garantieren können.
- Zufahrtswege für Tanklastzüge auch bei eingeschränkter Infrastruktur (Straßensperrungen, Ampelausfall) mitplanen.
- Laufzeitverlängerung durch Speicher, Photovoltaik und gezielte Verbrauchsreduzierung erreichen, statt allein auf größere Tanks zu setzen.
Kraftstoffqualität verdient dabei besondere Aufmerksamkeit: Diesel, der über Monate ungenutzt lagert, verliert an Qualität und kann Filter und Einspritzsysteme schädigen. Ein Rotationsplan, der den gelagerten Kraftstoff regelmäßig austauscht oder durch Additive stabilisiert, gehört deshalb in jedes belastbare Konzept.
Wo Nachschubwege im Ereignisfall unsicher sind, etwa bei großflächigen Netzausfällen mit hohem regionalem Bedarf an Tanklastzügen, gewinnt die Kombination mit Batteriespeicher und Photovoltaik an Bedeutung: Sie verringert die tatsächliche Motorlaufzeit und streckt den vorhandenen Vorrat über die kritische Phase hinaus.
Organisation, Notfallkonzept und Betriebsabläufe unter Notstrom
Die beste Technik nützt wenig, wenn im Ereignisfall niemand weiß, wer entscheidet. Der BBK-Leitfaden betont deshalb, dass organisatorische Maßnahmen mindestens so wichtig sind wie die technische Anlage selbst.
- Verantwortlichkeiten und Schichtpläne festlegen: Wer überwacht die Anlage während eines mehrtägigen Einsatzes, und wer vertritt wen.
- Meldeketten definieren: Wer informiert wen, in welcher Reihenfolge, und über welchen Kanal, falls das übliche Kommunikationsnetz ausfällt.
- Ersatzkommunikation einplanen, etwa satellitengestützte Systeme, wenn Mobilfunk und Festnetz gleichzeitig betroffen sind.
- Krisenstab benennen, der bei längeren Ausfällen Entscheidungen zu Lastabwurf, Priorisierung und externer Unterstützung trifft.
- Betriebsvereinbarungen und Leistungszusagen mit externen Dienstleistern schriftlich fixieren, damit im Ereignisfall keine Unklarheit über Reaktionszeiten entsteht.
Zutrittsregelung und Personaltraining runden das Konzept ab: Technisches Personal muss auch unter Stress und bei eingeschränkter Beleuchtung sicher an die Anlage gelangen und die vorgesehenen Schritte ausführen können. Regelmäßige Schulungen, die diese Abläufe einüben, verhindern, dass ein an sich gut geplantes Konzept im Ernstfall an Verzögerungen scheitert.
Profi-Tipp: Hinterlegen Sie Meldeketten und Kontaktlisten zusätzlich in Papierform am Standort, denn digitale Verzeichnisse sind bei einem Stromausfall oft genau dann nicht erreichbar, wenn man sie am meisten braucht.
Tests, Wartung und Nachweis der Betriebsbereitschaft
Ein Notstromkonzept, das nie unter realen Bedingungen getestet wurde, ist eine Annahme, keine Gewissheit. Der BBK-Leitfaden nennt regelmäßige Übungen als festen Bestandteil eines funktionierenden Konzepts.
- Vollständige Systemtests inklusive einer simulierten Blackout-Situation regelmäßig durchführen, nicht nur einen Motorstart im Leerlauf.
- Probeläufe mit echter Lastübernahme prüfen: Funktioniert die Umschaltung, hält die Anlage die Spannung, greift die Rückschaltung sauber.
- Kraftstoffnachschub und Blackstart-Fähigkeit als Teil der Übung testen, damit auch ein Kaltstart nach längerem Stillstand gesichert ist.
- Wartungszyklen für NEA, Batteriespeicher, USV und Steuereinheiten festlegen und Verantwortlichkeiten dafür klar zuweisen.
- Ergebnisse jeder Übung dokumentieren und in einem Lessons-Learned-Prozess auswerten, damit erkannte Schwächen tatsächlich behoben werden.
Wartungsintervalle sollten sich an den Herstellervorgaben orientieren, dürfen aber nicht als reine Formalie behandelt werden: Ein Batteriespeicher, dessen Zellzustand nicht regelmäßig geprüft wird, kann im entscheidenden Moment weniger Kapazität liefern als geplant. Die Dokumentation dieser Prüfungen ist zugleich der Nachweis, dass die Anlage im Ereignisfall tatsächlich funktionsfähig ist, ein Punkt, der bei Versicherungsfragen und internen Audits regelmäßig geprüft wird.
Normen, technische Regeln und Schnittstellen
Ein rechtssicheres Notstromkonzept stützt sich auf ein Geflecht von Normen, die Planung, Errichtung und Betrieb gleichermaßen betreffen.
- DIN VDE 0100-551-2 regelt die Errichtung von Stromerzeugungsaggregaten in elektrischen Anlagen.
- VDE-AR-N 4105 definiert die Anforderungen an Erzeugungsanlagen am Niederspannungsnetz, relevant für jede Anlage mit Netzrückspeisung.
- IEC 61850 standardisiert die Kommunikation zwischen Schutz- und Steuergeräten in Energieanlagen.
- IEC 62351 adressiert die Cybersicherheit dieser Kommunikationssysteme.
- IEC 62933 betrifft die Anforderungen an Batteriespeichersysteme.
Rückspeisungsschutz und Netzanschluss sind dabei keine Nebensache: Eine Anlage, die ungewollt Energie ins öffentliche Netz einspeist, gefährdet Personal und Netzbetrieb gleichermaßen, weshalb die allpolige Trennung normativ vorgeschrieben ist. Genehmigungsaspekte betreffen zudem Brandschutz- und Emissionsauflagen für Brennstoffaggregate, die je nach Aggregatgröße und Standort unterschiedlich streng ausfallen.
Batteriespeicher und moderne Leistungselektronik ermöglichen netzdienliche Systemdienstleistungen wie Blindleistungsmanagement und Schwarzstartunterstützung, wie die DKE zur Netzintegration von Speichern beschreibt, allerdings nur, wenn die Integration normkonform erfolgt. Kommunikationsschnittstellen zum Netzbetreiber und ein durchdachtes Mess- und Zählkonzept gehören deshalb von Anfang an in die Planung, nicht als nachträgliche Ergänzung.
Erneuerbare Energien und Microgrids: Nutzbare Ansätze zur Resilienzsteigerung
Erneuerbare Energien sind im Notstromkonzept kein Ersatz für die gesicherte Leistung eines Aggregats, aber ein wirksamer Beitrag zur Resilienz.
- Photovoltaik lädt Batteriespeicher tagsüber und verlängert so die verfügbare Autarkiezeit ohne zusätzlichen Kraftstoffverbrauch.
- Batteriespeicher überbrücken kurze Lastspitzen und Übergangsphasen zwischen Netzausfall und Anlaufen der NEA.
- Microgrids verbinden mehrere Erzeuger und Speicher zu einem lokal steuerbaren Netz, das laut DKE übersichtlicher zu steuern ist als große Verteilnetze.
Voraussetzung für all diese Ansätze ist eine funktionierende Steuerung, die Erzeugung, Speicherung und Last in Echtzeit abstimmt, sowie eine normenkonforme Einbindung des zuständigen Netzbetreibers. Feldversuche wie das LINDA-Projekt zeigen, dass Inselnetze mit regionalen Erzeugern die lokale Versorgung über definierte Zeiträume sichern können, sofern die Steuerungslogik von Anfang an mitgedacht wird.
Die wirtschaftliche Bewertung fällt standortabhängig aus: Die Investition in Speicher und Photovoltaik steht der Treibstoffersparnis und der höheren Betriebssicherheit gegenüber. Für Standorte mit häufigen, kurzen Netzstörungen amortisiert sich ein Batteriespeicher oft schneller als für Standorte, die selten, aber dafür langanhaltende Ausfälle erleben, dort bleibt das Dieselaggregat die tragende Säule.
Autorperspektive: Umsetzungserfahrungen und häufige Stolperfallen
Ein Notstromkonzept scheitert selten an der Technik allein, sondern an der Schnittstelle zwischen Elektrotechnik, Logistik und Betrieb. Wer diese drei Ebenen nicht gemeinsam plant, produziert Lücken, die erst im Ereignisfall sichtbar werden.
Die häufigsten Fehler wiederholen sich: eine unvollständige Lastermittlung, die Spitzenlasten unterschätzt, fehlende Liefervereinbarungen für Kraftstoff und mangelhafte Tests, die nur den Leerlauf, nie die echte Lastübernahme prüfen. Jede dieser Lücken lässt sich vermeiden, wenn Planung und Betrieb von Beginn an als ein Prozess verstanden werden, nicht als getrennte Zuständigkeiten.
— Alexander Blau
Kurzangebot: Unterstützung bei der Umsetzung Ihres Konzepts
Ein Notstromkonzept gewinnt an Wert, wenn Energiebilanz, Schaltungsauslegung und Genehmigung aus einer Hand geplant werden, statt an mehreren Stellen getrennt entschieden zu werden. Es werden passende Leistungsphasen für die Planung angeboten.
- Grundlagenermittlung: der empfohlene erste Schritt, um kritische Lasten und Ziele zu klären.
- Vorplanung und Entwurfsplanung: Konzeptentwicklung mit konkreten Technologieentscheidungen.
- Genehmigungsplanung und Ausführungsplanung: Umsetzung bis zur Bauüberwachung.
- Ergänzend: Beratung zu Energiemanagement und Beratung Photovoltaik für hybride Konzepte.
Sprechen Sie uns an, um Ihr Notstromkonzept mit der Grundlagenermittlung zu starten.
Wesentliche Leitfäden und Normen
Direktzugang zum BBK-Leitfaden, zur VDE-Richtlinie für Notstromaggregate sowie vertiefend zu Netzersatzanlagen bei IET-Berlin.
Quellen
- BBK — Notstromversorgung / Stromausfall
- VDE Richtlinie — Notstromaggregate: Planung, Errichtung, Betrieb
- DKE — Netzintegration von Speichern
FAQ
Wie funktioniert die Notstromversorgung?
Bei einem Netzausfall übernimmt eine Ersatzquelle, meist ein Dieselaggregat, eine USV oder ein Batteriespeicher, die Versorgung kritischer Verbraucher, während das öffentliche Netz getrennt bleibt. Eine automatische Umschalteinrichtung erkennt den Ausfall, trennt allpolig vom Netz und startet die Ersatzquelle, bevor sie nach VDE-Vorgaben die Last übernimmt.
Was empfiehlt die Bundesregierung als Notvorrat?
Für Unternehmen und Behörden empfiehlt das BBK eine Mindestautarkiezeit von 72 Stunden ohne externe Nachbetankung als Planungsrichtwert für die Notstromversorgung. Dieser Zeitraum bildet die Grundlage für die Bemessung von Kraftstofflagern, Speicherkapazität und Aggregatleistung.
Was ist ein Notfallkonzept bei Stromausfall?
Ein Notfallkonzept bei Stromausfall legt fest, wer im Ereignisfall welche Entscheidung trifft, wie Meldeketten funktionieren und welche Ersatzkommunikation genutzt wird, falls Mobilfunk und Festnetz ausfallen. Der BBK-Leitfaden beschreibt dies als organisatorisches Rückgrat, das die technische Anlage erst wirksam macht.
Wie funktioniert die automatische Umschaltung bei Stromausfall?
Eine automatische Umschalteinrichtung erkennt den Netzausfall, trennt das Netz allpolig und startet die Notstromanlage, entweder ohne Kurzzeitparallelbetrieb mit kurzer Versorgungslücke oder mit Kurzzeitparallelbetrieb unter definierten Synchronisationsgrenzen. Diese Grenzen liegen laut VDE-Richtlinie bei einer Spannungsabweichung bis ±10 Prozent, einer Frequenzabweichung bis ±0,5 Hertz und einer Phasenwinkelabweichung bis ±10 Grad.
