Sicherheitsaspekte elektrotechnischer Anlagen

Dieser Beitrag stellt die wichtigsten Sicherheitsaspekte systematisch vor und zeigt, welche Pflichten, Normen und Schutzmaßnahmen für Bauherren und Projektentwickler verbindlich gelten.

Artikelübersicht

Rechtliche und normative Grundlagen

Die Grundlage jeder sicheren elektrotechnischen Anlage bildet ein klar strukturiertes Regelwerk. In Deutschland ist die DIN VDE 0100 Teil 600 das zentrale Normwerk für Erst- und Wiederholungsprüfungen elektrischer Anlagen. Sie legt verbindlich fest, welche Prüfungen vor der Inbetriebnahme einer Anlage sowie in regelmäßigen Abständen danach durchzuführen sind. Wer diese Norm ignoriert, riskiert nicht nur Unfälle, sondern auch erhebliche Haftungsfolgen im Schadensfall.

Parallel dazu gelten auf Baustellen die DGUV Information 203-032 sowie die Baustellenverordnung (BaustellV). Diese Regelwerke definieren den Schutz von Beschäftigten und Dritten während der Bauphase. Besonders relevant ist die DGUV Vorschrift 3 (früher BGV A3), die Prüfpflichten für elektrische Betriebsmittel und Anlagen regelt und Fristen für Wiederholungsprüfungen vorschreibt.

Die Definition einer elektrotechnischen Anlage umfasst alle fest installierten elektrischen Einrichtungen eines Gebäudes, von der Hausanschlusssicherung bis zur Endstromkreisverteilung. Für Bauherren ist es wichtig zu verstehen, dass bereits provisorische Installationen während der Bauphase diesen Normen unterliegen.

Ein wesentliches Schutzelement ist der FI-Schutz, auch RCD (Residual Current Device) genannt. Er erkennt gefährliche Fehlerströme und schaltet die Anlage innerhalb von Millisekunden ab. Gemäß den geltenden Normen sind RCDs mit einem Auslösestrom von maximal 30 mA vorgeschrieben, insbesondere in Bereichen mit erhöhter Gefährdung wie Feuchträumen oder Baustellen.

Folgende Normen und Vorschriften sind für Bauherren und Projektentwickler besonders relevant:

• DIN VDE 0100 Teil 600: Regelt Erst- und Wiederholungsprüfungen
• DGUV Vorschrift 3: Prüfpflichten für elektrische Betriebsmittel
• Baustellenverordnung (BaustellV): Sicherheitskoordination auf Baustellen
• DIN VDE 0105: Betrieb von elektrischen Anlagen
• DGUV Information 203-032: Sicherheit auf Baustellen

Die folgende Tabelle zeigt die wichtigsten Normen und Schutzmaßnahmen im Überblick:

Die Kenntnis dieser Regelwerke ist keine Option, sondern Voraussetzung für eine rechtssichere Projektabwicklung. Bauherren, die Verantwortung an Fachplaner delegieren, sollten dennoch die wesentlichen Anforderungen kennen, um Leistungen prüfen und Risiken einschätzen zu können.

Gefährdungsbeurteilung und Bauherrenpflichten

Nachdem die normativen Grundlagen klar sind, stellt sich die Frage: Wie setzen Bauherren ihre Pflichten konkret um? Der erste Schritt ist die Bestellung eines Sicherheits- und Gesundheitsschutzkoordinators, kurz SiGeKo. Bauherren sind verpflichtet, einen SiGeKo zu bestellen und die Anforderungen der Baustellenverordnung einzuhalten, sobald mehrere Gewerke gleichzeitig oder nacheinander auf einer Baustelle tätig sind.

Der SiGeKo koordiniert alle sicherheitsrelevanten Maßnahmen, erstellt den Sicherheits- und Gesundheitsschutzplan (SiGePlan) und überwacht dessen Umsetzung. Bei elektrotechnischen Arbeiten bedeutet das konkret: Er stellt sicher, dass Spannungsfreiheit vor Arbeiten hergestellt wird, Absperrungen vorhanden sind und provisorische Installationen den Normen entsprechen.

Die Gefährdungsbeurteilung ist ein weiteres zentrales Instrument. Sie muss systematisch und dokumentiert erfolgen. Hier ist der typische Ablauf:

1. Gefährdungen identifizieren: Welche elektrischen Risiken bestehen auf der Baustelle?
2. Risiken bewerten: Wie wahrscheinlich und wie schwerwiegend sind mögliche Schäden?
3. Schutzmaßnahmen festlegen: Welche technischen und organisatorischen Maßnahmen sind erforderlich?
4. Maßnahmen umsetzen: Wer ist verantwortlich, und bis wann werden Maßnahmen realisiert?
5. Wirksamkeit prüfen: Wurden die Maßnahmen korrekt umgesetzt und sind sie wirksam?
6. Dokumentation aktualisieren: Bei Änderungen der Baustellensituation ist die Beurteilung anzupassen.

Ein häufig unterschätzter Bereich ist das Lockout/Tagout-Verfahren. Dabei werden elektrische Anlagen vor Wartungsarbeiten gesichert und mit Warnschildern versehen, um unbeabsichtigtes Einschalten zu verhindern. Dieses Verfahren ist besonders bei provisorischen Installationen auf Baustellen essenziell.

„Die Verantwortung für die Sicherheit auf der Baustelle liegt primär beim Bauherrn. Wer diese Pflichten an ausführende Unternehmen delegiert, ohne die Umsetzung zu überwachen, haftet im Schadensfall persönlich.“

Profi-Tipp: Verlangen Sie von allen ausführenden Elektrofachbetrieben schriftliche Nachweise über die Qualifikation ihrer Mitarbeiter sowie aktuelle Prüfprotokolle für eingesetzte Betriebsmittel. Diese Dokumente sind im Schadensfall entscheidend und belegen, dass der Bauherr seiner Aufsichtspflicht nachgekommen ist.

Die Elektrosicherheit in der Planung beginnt nicht erst auf der Baustelle. Bereits im Planungsstadium müssen Sicherheitsanforderungen in Leistungsverzeichnisse und Ausschreibungsunterlagen einfließen, damit ausführende Unternehmen verbindliche Vorgaben erhalten.

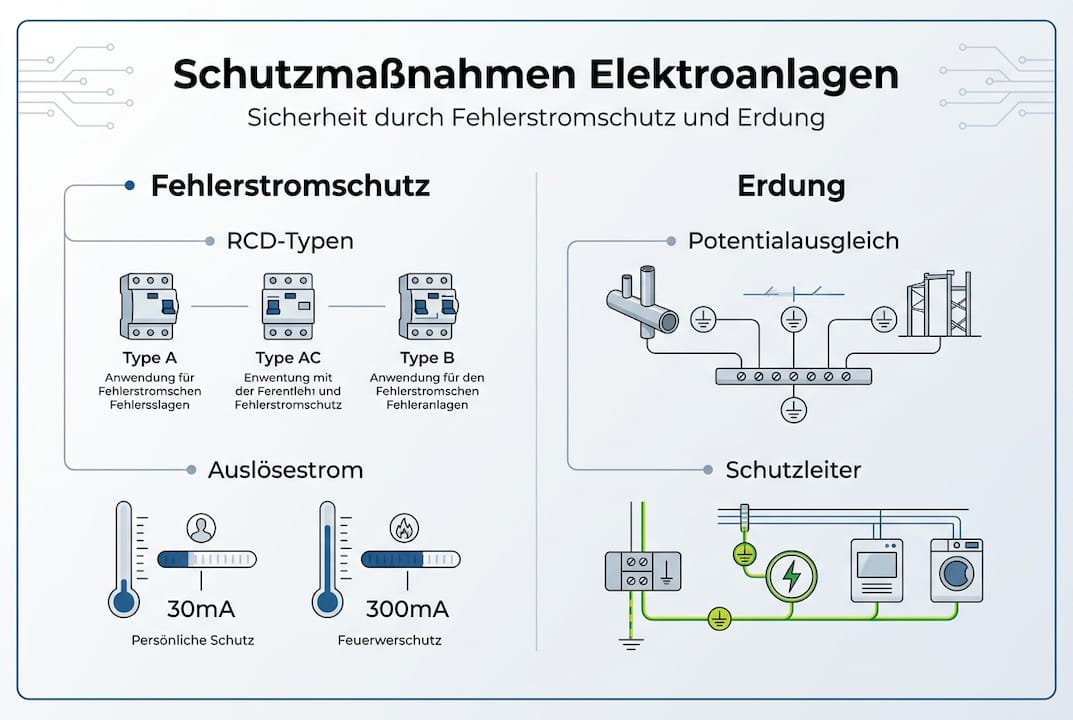

Fehlerstromschutz und Erdungsprinzip

Technische Schutzmaßnahmen bilden die letzte Verteidigungslinie gegen elektrische Unfälle. Sie lassen sich in zwei Kategorien einteilen: mechanische Schutzmaßnahmen wie Gehäuse, Abdeckungen und Berührungsschutz sowie elektrische Schutzmaßnahmen wie Fehlerstromschutz, Schutzpotentialausgleich und Erdung.

Besonders kritisch ist der Einsatz von RCDs auf Baustellen, da ein Mindest-Auslösestrom von 30 mA vorgeschrieben ist, um Personen vor gefährlichen Körperströmen zu schützen. Es gibt verschiedene RCD-Typen, die jeweils für unterschiedliche Anwendungsfälle geeignet sind:

Die Wahl des richtigen RCD-Typs ist nicht trivial. In modernen Gebäuden mit Wärmepumpen, Photovoltaikanlagen oder Ladeinfrastruktur für Elektrofahrzeuge sind Typ-F- oder Typ-B-RCDs häufig zwingend erforderlich, da herkömmliche Typ-A-Geräte die dort auftretenden Fehlerströme nicht zuverlässig erkennen.

Der Schutzpotentialausgleich verbindet alle leitfähigen Teile eines Gebäudes, die nicht zur elektrischen Anlage gehören, mit dem Schutzleiter. Dazu zählen Wasserrohre, Heizungsrohre, Stahlbetonbewehrungen und metallische Gebäudeteile. Ziel ist es, gefährliche Spannungsunterschiede zwischen diesen Teilen zu verhindern, die im Fehlerfall zu Stromschlägen führen könnten.

Die Erdung stellt die Verbindung der Anlage mit dem Erdpotential sicher. Sie bildet die Grundlage für das Funktionieren aller anderen Schutzmaßnahmen. Ohne ordnungsgemäße Erdung können weder Fehlerstromschutzschalter noch Überstromschutzeinrichtungen zuverlässig arbeiten.

Profi-Tipp: In Feuchträumen, auf Baustellen und in industriellen Umgebungen sollten zusätzlich zum Basisschutz ergänzende Schutzmaßnahmen wie SELV (Schutzkleinspannung) oder PELV (Schutzkleinspannung mit Erdung) in Betracht gezogen werden. Diese Maßnahmen reduzieren das Gefährdungspotential erheblich, auch wenn andere Schutzebenen versagen.

Ein weiterer wichtiger Aspekt ist der Brandschutz in elektrischen Anlagen. Fehlerhafte Installationen sind eine der häufigsten Brandursachen in Gebäuden. Korrekte Leitungsquerschnitte, ordnungsgemäße Verbindungen und der Einsatz von Leitungsschutzschaltern mit passendem Auslösecharakter sind daher nicht nur Sicherheits-, sondern auch Brandschutzmaßnahmen.

Sicht-, Funktions- und Messprüfungen

Eine korrekt geplante und installierte Anlage ist nur dann sicher, wenn sie auch ordnungsgemäß geprüft und dokumentiert wurde. Die Erstprüfung nach DIN VDE 0100 Teil 600 umfasst Sichtprüfung, Messungen und Funktionsprüfung und ist verpflichtend vor der Inbetriebnahme durchzuführen. Ohne diesen Nachweis darf eine Anlage nicht in Betrieb genommen werden.

Der Ablauf einer vollständigen Prüfung folgt einer klaren Struktur:

1. Sichtprüfung: Überprüfung auf sichtbare Schäden, korrekte Beschriftung, ordnungsgemäße Verlegung und Einhaltung der Schutzarten
2. Isolationswiderstandsmessung: Nachweis, dass keine unzulässigen Leckströme zwischen Leitern oder zwischen Leiter und Erde fließen
3. Schleifenimpedanzmessung: Überprüfung, ob im Fehlerfall ausreichend Strom fließt, um Schutzeinrichtungen zuverlässig auszulösen
4. Prüfung des Schutzpotentialausgleichs: Messung der Widerstände zwischen Schutzleiter und leitfähigen Teilen
5. RCD-Prüfung: Messung der Auslösezeit und des Auslösestroms jedes Fehlerstromschutzschalters
6. Funktionsprüfung: Überprüfung der korrekten Funktion aller Schaltgeräte, Sicherungen und Steuerungen

Die Dokumentation dieser Prüfungen ist rechtlich bindend. Folgende Unterlagen müssen erstellt und aufbewahrt werden:

• Prüfprotokoll mit allen Messwerten und Prüfergebnissen
• Anlagendokumentation mit Schaltplänen und Betriebsmittellisten
• Mängelberichte und Nachweise über deren Beseitigung
• Qualifikationsnachweise der prüfenden Elektrofachkraft

Für die sichere Elektrotechnik-Planung empfiehlt sich die digitale Nachweisführung. Digitale Prüfprotokolle lassen sich einfacher archivieren, sind bei Bedarf schnell abrufbar und können direkt mit der Anlagendokumentation verknüpft werden. Im Schadensfall oder bei Versicherungsanfragen sind vollständige digitale Nachweise ein entscheidender Vorteil.

Wiederholungsprüfungen sind in festgelegten Intervallen durchzuführen. Für gewerbliche Anlagen gelten in der Regel Fristen von vier Jahren, für Baustellen und besonders gefährdete Bereiche können kürzere Intervalle vorgeschrieben sein. Die genauen Fristen hängen von der Nutzungsart, der Umgebung und den eingesetzten Betriebsmitteln ab.

Was Sicherheit wirklich bedeutet

Normen schaffen Mindeststandards. Sie definieren, was technisch akzeptabel ist, nicht was optimal ist. In der Praxis beobachten wir immer wieder, dass Projekte normkonform abgeschlossen werden und dennoch Sicherheitslücken aufweisen, weil das Bewusstsein für Risiken fehlt.

Zeitdruck ist der häufigste Feind der Sicherheit. Wenn Fertigstellungstermine drängen, werden Prüfungen verkürzt, Dokumentationen nachgereicht und Schutzmaßnahmen als selbstverständlich vorausgesetzt, ohne sie zu verifizieren. Diese Praxis ist gefährlich und rechtlich riskant.

Echte Sicherheit entsteht durch Verantwortungsbewusstsein aller Beteiligten. Bauherren, Planer, ausführende Betriebe und Prüfer müssen gemeinsam eine Sicherheitskultur etablieren, die über das bloße Abhaken von Normanforderungen hinausgeht. Wer Sicherheit als Investition begreift und nicht als Kostenfaktor, schützt nicht nur Menschen, sondern auch sein Projekt vor Haftungsrisiken und Folgekosten.

Unser Elektroplanung-Leitfaden zeigt, wie sich Sicherheitsanforderungen bereits in der frühen Planungsphase systematisch integrieren lassen, bevor kostspielige Korrekturen auf der Baustelle notwendig werden.

Nutzen Sie innovative Lösungen für maximale Sicherheit

Die Anforderungen an elektrotechnische Sicherheit steigen kontinuierlich. Neue Technologien wie Photovoltaikanlagen, Ladeinfrastruktur und intelligente Gebäudesteuerung erfordern spezialisiertes Planungswissen, das weit über klassische Elektroinstallation hinausgeht.

IET-Berlin GmbH unterstützt Bauherren und Projektentwickler mit innovativen Elektrotechnik-Lösungen, die alle normativen Anforderungen erfüllen und gleichzeitig zukunftssicher gestaltet sind. Unser Elektrotechnikplanung-Leitfaden bietet praxisnahe Orientierung für Ihr Projekt. Sprechen Sie uns an, wenn Sie eine effiziente und sichere Planung für Ihren Neubau oder Ihre Modernisierung benötigen. Wir begleiten Sie von der ersten Planung bis zur abgeschlossenen Dokumentation.

Häufig gestellte Fragen

Welche Norm gilt für die Prüfung elektrotechnischer Anlagen bei Neubauten?

Die DIN VDE 0100 Teil 600 ist maßgeblich für Erst- und Wiederholungsprüfungen elektrischer Anlagen und schreibt vor, welche Prüfschritte vor der Inbetriebnahme verbindlich nachzuweisen sind.

Was müssen Bauherren hinsichtlich elektrotechnischer Sicherheit auf Baustellen beachten?

Sie müssen einen SiGeKo bestellen, eine Gefährdungsbeurteilung durchführen und alle DGUV-Vorschriften einhalten, da die Haftung bei Verstößen direkt beim Bauherrn liegt.

Welche Schutzmaßnahmen sind besonders wichtig bei der Ausführung von Elektroinstallationen?

FI-Schutz und Erdung schützen vor Stromschlag, während regelmäßige Prüfungen sicherstellen, dass diese Schutzeinrichtungen jederzeit zuverlässig funktionieren.

Wie werden Prüfungen elektrischer Anlagen dokumentiert?

Nach DIN VDE 0100 Teil 600 müssen Sicht-, Funktions- und Messprüfungen schriftlich oder digital mit allen Messwerten, Prüfergebnissen und Qualifikationsnachweisen der prüfenden Elektrofachkraft dokumentiert werden.
