In diesem Artikel erfahren Sie, welche Komponenten erfasst werden müssen, welche Methoden heute eingesetzt werden, welche Normen gelten und wie typische Fehler vermieden werden können.
Kurzer Ausblick
| Punkte | Details |
|---|---|
| Definition und Umfang | Eine Bestandsaufnahme erfasst alle relevanten Komponenten der elektrotechnischen Anlagen im bestehenden Gebäude. |
| Methodenauswahl | Moderne Verfahren wie Laserscanning ermöglichen höchste Präzision, während manuelles Aufmaß für kleinere Projekte genügt. |
| Rechtliche Vorgaben | Normen wie VDE 0100, DGUV V3 und HOAI bestimmen den Ablauf und die regelmäßigen Prüfungen der Elektrotechnik. |
| Kosten und Fehlervermeidung | Eine sorgfältige Bestandsaufnahme spart Kosten und vermeidet teure Fehler in Planung und Ausführung. |
Was umfasst die Bestandsaufnahme in der Elektrotechnik?
Die Bestandsaufnahme in der Elektrotechnik bezeichnet die systematische und detaillierte Erfassung des Ist-Zustands aller elektrotechnischen Anlagen und Systeme in einem Gebäude oder auf einem Baugelände. Ziel ist es, eine verlässliche Datenbasis zu schaffen, auf der alle weiteren Planungs- und Ausführungsschritte aufgebaut werden können. Ohne diese Grundlage riskieren Planer und Ausführende, auf falschen Annahmen zu arbeiten, was sich in späteren Bauphasen durch kostspielige Nacharbeiten rächt.
Zu den typischen Systemteilen, die im Rahmen einer Bestandsaufnahme dokumentiert werden, zählen laut TGA-Bestandsaufnahme unter anderem:
- Schaltschränke und Unterverteiler
- Kabel und Leitungsführungen
- Verteilerkästen und Sicherungseinrichtungen
- Beleuchtungsanlagen und Notbeleuchtung
- Steckdosen, Schalter und Anschlusspunkte
- Schutz- und Überwachungssysteme
- Erdungs- und Blitzschutzanlagen
Diese Auflistung zeigt: Eine Bestandsaufnahme ist kein einfaches Abfotografieren von Verteilerkästen. Sie erfordert systematisches Vorgehen, Fachkenntnis und geeignete Werkzeuge. Besonders bei älteren Gebäuden weichen tatsächlich verlegte Kabelwege häufig von den vorhandenen Plänen ab, was ohne sorgfältige Vor-Ort-Prüfung nicht erkennbar ist.
„Die Bestandsaufnahme legt den Grundstein für eine sichere und effiziente Planung – Fehler rächen sich im späteren Bauverlauf.„
Für Architekten und Bauunternehmer, die Umbauten oder Sanierungen planen, ist die Bestandsaufnahme zudem Voraussetzung für die Wiederverwendung von Bestandsanlagen. Nur wer den tatsächlichen Zustand kennt, kann beurteilen, welche Anlagenteile weiter genutzt werden dürfen und welche ersetzt werden müssen. Gleichzeitig liefert eine fundierte Bestandserfassung für Sanierungen die Daten, um die Energieeffizienz von Gebäuden gezielt zu verbessern.
Die Digitalisierung im Bestand eröffnet dabei neue Möglichkeiten: Digitale Zwillinge und BIM-Modelle ermöglichen es, erfasste Daten langfristig nutzbar zu machen und Planungsänderungen effizienter umzusetzen. Wer heute in eine saubere Datenbasis investiert, spart bei jedem nachfolgenden Umbau erheblich Zeit und Kosten.

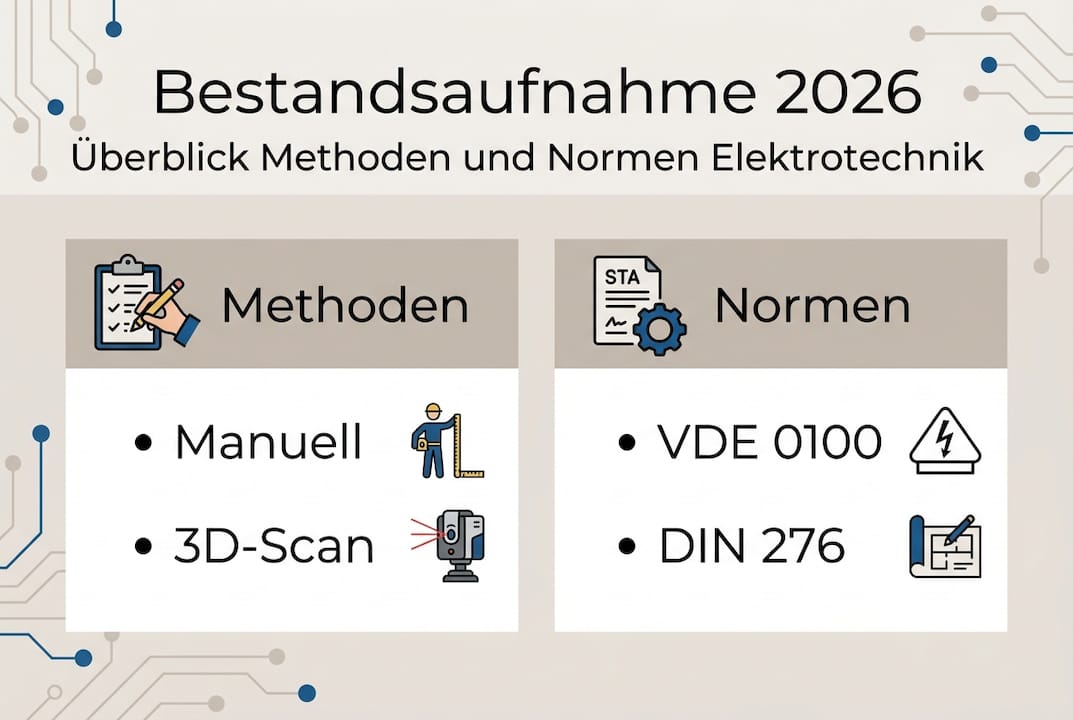

Methoden der Bestandsaufnahme
Die Wahl der Methode entscheidet maßgeblich über Genauigkeit, Zeitaufwand und Kosten der Bestandsaufnahme. Heute stehen Planern und Fachkräften verschiedene Verfahren zur Verfügung, die je nach Projektgröße, Gebäudekomplexität und verfügbarem Budget kombiniert werden können.
Gemäß TGA-Bestandsaufnahme werden in der Praxis folgende Methoden eingesetzt:
- Manuelles Aufmaß: Klassische Methode mit Maßband, Laserentfernungsmesser und Handskizzen. Geeignet für kleinere Objekte oder Teilbereiche, bei denen keine hohen Genauigkeitsanforderungen bestehen.

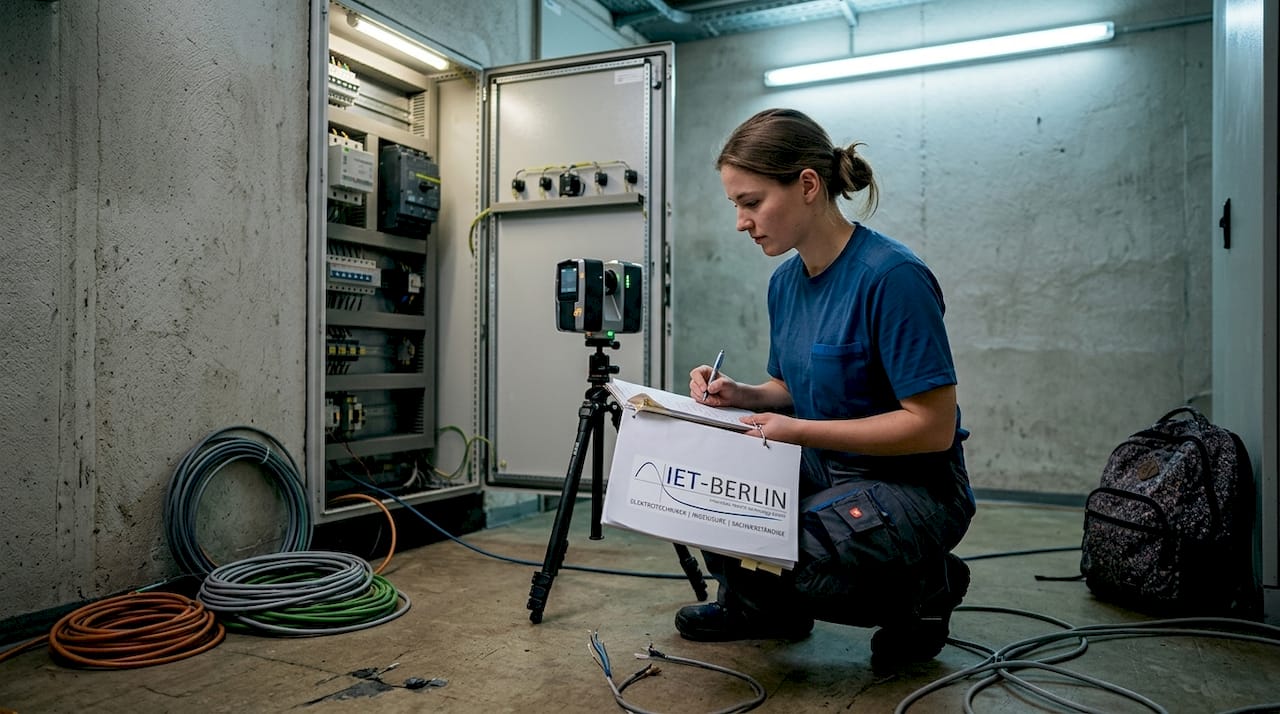

- 3D-Laserscanning: Erzeugt präzise Punktwolken des gesamten Raums oder Gebäudes. Besonders wertvoll bei komplexen Anlagen, engen Trassen oder historischen Gebäuden mit unregelmäßigen Strukturen.
- Drohnenvermessung: Ermöglicht die Erfassung schwer zugänglicher Bereiche wie Dächer, Fassaden oder Industriehallen. Kombinierbar mit Laserscanning für vollständige Außen- und Innenaufnahmen.
- Visuelle Inspektion: Systematische Sichtprüfung aller sichtbaren Komponenten, ergänzt durch Fotodokumentation. Unverzichtbar als Ergänzung zu messtechnischen Verfahren.
- Elektrische Prüfungen: Messungen wie Isolationswiderstand und Schutzleiterwiderstand nach TRBS 1201 T4 und VDE 0100 liefern Aussagen über den sicherheitstechnischen Zustand der Anlage.
| Methode | Präzision | Zeitaufwand | Kosten |
|---|---|---|---|
| Manuelles Aufmaß | Mittel | Hoch | Niedrig |
| 3D-Laserscanning | Sehr hoch | Niedrig | Mittel bis hoch |
| Drohnenvermessung | Hoch | Mittel | Mittel |
| Visuelle Inspektion | Niedrig | Mittel | Niedrig |
| Elektrische Prüfungen | Sehr hoch | Mittel | Mittel |
Für die Elektrosanierung im Altbau empfiehlt sich insbesondere das 3D-Laserscanning, da veraltete Gebäude oft erhebliche Abweichungen zwischen Bestandsplänen und tatsächlicher Ausführung aufweisen. Die erzeugten Punktwolken lassen sich direkt in BIM-Umgebungen importieren und bilden die Grundlage für eine kostenbewusste Elektroplanung.
Profi-Tipp: Für komplexe Anlagen oder Altbauten mit unbekannter Leitungsführung sollte stets 3D-Laserscanning eingesetzt werden. Bei kleineren Objekten mit überschaubarer Anlage ist manuelles Aufmaß in Kombination mit elektrischen Prüfungen oft ausreichend und wirtschaftlicher.
Ein entscheidender Aspekt, der in der Praxis häufig vernachlässigt wird: Die rein geometrische Erfassung reicht allein nicht aus. Erst die Kombination aus räumlicher Vermessung und elektrischer Prüfung liefert das vollständige Bild, das für eine sichere Planung notwendig ist.
Normen, Vorschriften und Prüfintervalle rund um die Bestandserfassung
Die Bestandsaufnahme elektrotechnischer Anlagen ist kein freiwilliges Instrument, sondern in weiten Teilen normativ geregelt. Wer als Bauunternehmer oder Architekt in Deutschland tätig ist, muss die einschlägigen Regelwerke kennen und einhalten. Verstöße können zu Haftungsrisiken, Baugenehmigungsproblemen und im schlimmsten Fall zu Personenschäden führen.
Die wichtigsten Normen und Vorschriften im Überblick:
| Regelwerk | Inhalt | Relevanz |
|---|---|---|
| VDE 0100 | Errichtung von Niederspannungsanlagen | Grundnorm für alle Elektroinstallationen |
| DGUV V3 | Prüfung elektrischer Anlagen und Betriebsmittel | Arbeitsschutz, Prüfpflichten |
| TRBS 1201 Teil 4 | Prüfungen elektrischer Anlagen | Technische Regeln für Betriebssicherheit |
| HOAI Leistungsphasen 1 und 2 | Grundlagenermittlung und Vorplanung | Bestandsaufnahme als Pflichtbestandteil |
| AMEV Elektrotechnik | Hinweise für öffentliche Gebäude | Ergänzende Empfehlungen für Betreiber |
Die [AMEV-Richtlinien für Elektrotechnik](https://www.amev-online.de/AMEVInhalt/Planen/Elektrotechnik/EltAnlagen 2020/2025-04-24_AMEV_EltAnlagen.pdf) geben insbesondere für öffentliche Gebäude und Liegenschaften detaillierte Hinweise zur Planung und Prüfung elektrotechnischer Anlagen.
Besondere Aufmerksamkeit verdienen die Prüfintervalle, die je nach Anlagentyp und Nutzungsart variieren:
- Mobile elektrische Betriebsmittel: Prüfintervall 6 bis 24 Monate, abhängig von Nutzungsintensität und Umgebungsbedingungen
- Ortsfeste elektrische Anlagen: Prüfintervall in der Regel 1 bis 4 Jahre gemäß DGUV V3 und TRBS 1201 T4
- Anlagen in besonders gefährdeten Bereichen (z.B. Nassräume, Baustellen): Verkürzte Intervalle von 6 bis 12 Monaten
- Anlagen nach Umbau oder Instandsetzung: Unmittelbare Wiederholungsprüfung vor Inbetriebnahme erforderlich
Im Rahmen der HOAI-Leistungsphasen 1 und 2 ist die Bestandsaufnahme als verbindlicher Bestandteil der Grundlagenermittlung vorgesehen. Das bedeutet: Bereits in der frühesten Projektphase müssen vorhandene Anlagen systematisch erfasst und dokumentiert werden. Wer diesen Schritt überspringt oder unzureichend durchführt, riskiert Planungsfehler, die sich in späteren Leistungsphasen mit erheblichem Mehraufwand niederschlagen.
Eine Übersicht der wichtigen Normen in der Elektrotechnik zeigt, dass die normativen Anforderungen in den letzten Jahren deutlich gestiegen sind. Auch für Wohngebäude gelten spezifische Normen für Elektroinstallationen, die bei Sanierungen zwingend berücksichtigt werden müssen.
Häufige Fehler, Kosten und Optimierungschancen
Nachdem die normativen Grundlagen geklärt sind, lohnt sich ein Blick auf die Praxiserfahrungen aus laufenden Projekten. Denn zwischen Theorie und Baustellenrealität klafft oft eine erhebliche Lücke.
Kosten und Zeitrahmen: Die Kosten einer Bestandsaufnahme liegen je nach Umfang, Methode und Gebäudegröße zwischen 1.200 und 6.500 EUR. Dieser Betrag umfasst Scanning, Modellierung und Prüfleistungen. Wer hier spart, zahlt erfahrungsgemäß das Mehrfache bei der Fehlerbeseitigung in späteren Projektphasen.
Die häufigsten Fehler, die wir in der Praxis beobachten:
- Zu grobes Aufmaß: Unzureichende Detailtiefe führt dazu, dass Kabeltrassen, Unterverteiler oder Schutzeinrichtungen nicht vollständig erfasst werden. Spätere Kollisionen mit anderen Gewerken sind die Folge.
- Ignorieren von Abweichungen: Bestehende Mängel oder Abweichungen von Normen werden dokumentiert, aber nicht bewertet. Ohne eine fachkundige Einschätzung bleibt das Risiko unsichtbar.
- Fehlende elektrische Prüfungen: Rein geometrische Aufnahmen sagen nichts über den sicherheitstechnischen Zustand aus. Isolationswiderstände oder defekte Schutzleiter bleiben unentdeckt.
- Veraltete Dokumentation als Grundlage: Pläne aus den 1980er oder 1990er Jahren spiegeln den tatsächlichen Zustand moderner Gebäude selten korrekt wider.
- Kein BIM-Export: Erfasste Daten werden nicht in ein verwertbares digitales Format überführt, was die Weiterverwendung in der Planung erheblich erschwert.
Profi-Tipp: Bei Altbauten und Industrieanlagen sollte unbedingt zwischen geometrischer und verformungsgerechter Aufnahme unterschieden werden. Die verformungsgerechte Aufnahme dokumentiert den realen Zustand inklusive aller Verformungen und Abweichungen, während die geometrische Aufnahme mit idealisierten Maßen arbeitet. Für präzise Anschlussplanungen ist die verformungsgerechte Variante unverzichtbar.
Optimierungsmaßnahmen, die sich in der Praxis bewährt haben:
- Frühzeitige Einbindung von Elektrofachplanern bereits in Leistungsphase 1
- Kombination aus 3D-Laserscanning und elektrischen Prüfungen für vollständiges Bild
- BIM-Integration der Bestandsdaten für durchgängige Planungsqualität
- Regelmäßige Aktualisierung der Bestandsdokumentation nach jedem Umbau
- Klare Zuständigkeiten für Prüfungen und Dokumentation im Projektteam festlegen
Wer Elektrotechnik bei Sanierungen professionell plant, erkennt schnell: Eine saubere Bestandsaufnahme ist keine Kostenstelle, sondern eine Investition in Planungssicherheit.
Was Bauprofis wirklich beachten sollten
In der täglichen Projektarbeit zeigt sich immer wieder dasselbe Muster: Die Komplexität einer Bestandsaufnahme wird zu Beginn systematisch unterschätzt. Besonders der Unterschied zwischen geometrischer und verformungsgerechter Aufnahme wird von vielen Planern erst dann verstanden, wenn es bereits zu Problemen auf der Baustelle gekommen ist.
Moderne Scantechnologien verändern die Qualität der Bestandserfassung grundlegend. Wer einmal mit präzisen Punktwolken gearbeitet hat, wird das manuelle Aufmaß für komplexe Objekte nicht mehr als ausreichend betrachten. Der Vorteil moderner Technologien zeigt sich vor allem bei Altbauten mit unsichtbaren Mängeln, wo herkömmliche Methoden schlicht an ihre Grenzen stoßen.
Unsere Empfehlung ist klar: Investieren Sie in eine technische Bestandserfassung bei Sanierungen früh im Projektverlauf. Jede Stunde, die in eine präzise Erfassung investiert wird, spart erfahrungsgemäß mehrere Stunden Nacharbeit. Wer glaubt, mit einer oberflächlichen Bestandsaufnahme Zeit zu sparen, unterschätzt die Risiken, die sich erst in späteren Leistungsphasen materialisieren.
Weiterführende Lösungen und Beratung für Ihr Bauprojekt
Eine fundierte Bestandsaufnahme ist der erste Schritt zu einer sicheren und wirtschaftlichen Elektroplanung. Wenn Sie vor einem Sanierungs- oder Neubauprojekt stehen und Klarheit über den elektrotechnischen Ist-Zustand benötigen, unterstützt IET-Berlin GmbH Sie mit erfahrenen Fachplanern und modernen Erfassungsmethoden.
Nutzen Sie weiterführende Informationen, um fundierte Entscheidungen zu treffen: Ein Überblick über elektrische Anlagen vergleichen hilft bei der Systemauswahl, während die Definition elektrotechnische Anlage Grundbegriffe für die Planung klärt. Für Projekte mit vorhandener Infrastruktur liefert der Artikel zum Wiederanschluss von Bestandsanlagen konkrete Handlungsempfehlungen. Sprechen Sie uns an, um Ihr Projekt von Anfang an auf eine solide Grundlage zu stellen.
Häufig gestellte Fragen
Wie oft muss eine Bestandsaufnahme der Elektrotechnik durchgeführt werden?
Die Prüfintervalle liegen je nach Anlage zwischen 6 und 24 Monaten für mobile Betriebsmittel sowie 1 bis 4 Jahren für ortsfeste Anlagen. Nach Umbauten oder Instandsetzungen ist stets eine unmittelbare Wiederholungsprüfung erforderlich.
Welche Dokumente werden bei einer Bestandsaufnahme benötigt?
Wichtige Unterlagen sind vorhandene Elektropläne, frühere Prüfberichte, Geräteprotokolle und ältere Dokumentationen der Elektroanlagen. Fehlende Unterlagen müssen durch Vor-Ort-Erfassung ersetzt werden.
Wie unterscheidet sich eine geometrische von einer verformungsgerechten Aufnahme?
Die verformungsgerechte Aufnahme dokumentiert den realen Zustand inklusive aller Verformungen und Abweichungen, während die geometrische Aufnahme mit idealisierten Maßen arbeitet und für präzise Anschlussplanungen weniger geeignet ist.
Was kostet eine Bestandsaufnahme der Elektrotechnik typischerweise?
Die Kosten variieren je nach Gebäudegröße, Methode und Umfang zwischen 1.200 und 6.500 EUR, wobei komplexe Objekte mit Scanning und BIM-Modellierung am oberen Ende liegen.
Welche Fehler sind bei Bestandsaufnahmen Elektrotechnik besonders problematisch?
Laut Digitalisierung im Bestand sind fehlende Detailtiefe, ignorierte Abweichungen und unvollständige Dokumentation aller Komponenten die folgenreichsten Fehler, da sie Planungsfehler in späteren Projektphasen vorprogrammieren.
