Smart Grids in der Energiewende: Praxis für Planer

Für Planer und Bauherren ergeben sich daraus konkrete Konsequenzen:

• Gebäude müssen für bidirektionale Energieflüsse ausgelegt sein, also sowohl Einspeisung als auch Bezug ermöglichen.
• Das Smart Meter Gateway (SMGW) ist gesetzlich vorgeschriebene Kommunikationszentrale und Voraussetzung für netzdienliche Steuerung.
• HEMS (Energiemanagementsysteme auf Gebäudeebene) und Batteriespeicher sind keine Extras, sondern Planungsbestandteile.
• Dynamische Tarife sind seit dem 1. Januar 2025 verpflichtend anzubieten, was die Anschlussfähigkeit der Gebäudetechnik unmittelbar betrifft.
• Der Rollout smarter Messsysteme schafft die Infrastruktur, auf der alle weiteren Smart-Grid-Dienste aufbauen.

Was unterscheidet ein Smart Grid vom herkömmlichen Stromnetz?

Ein intelligentes Stromnetz, kurz Smart Grid, ist ein elektrisches Versorgungssystem, das Erzeugung, Verteilung und Verbrauch über digitale Kommunikation in Echtzeit koordiniert. Der entscheidende Unterschied zum konventionellen Netz liegt in der Steuerbarkeit: Statt Strom passiv von zentralen Kraftwerken zu Verbrauchern zu leiten, ermöglicht das Smart Grid bidirektionale Energieflüsse und eine kontinuierliche Datenkommunikation zwischen allen Akteuren.

Das Smart Meter Gateway bildet dabei die technische Basis: Es überträgt Verbrauchsdaten datenschutzkonform und ermöglicht die Fernsteuerung steuerbarer Lasten. Ohne diese Infrastruktur bleibt das Netz blind gegenüber dem, was in Gebäuden tatsächlich passiert.

Welche Komponenten bilden das technische Fundament eines Smart Grids?

Die Architektur eines Smart Grids besteht aus mehreren aufeinander abgestimmten Schichten. Jede Komponente erfüllt eine spezifische Funktion, und ihr Zusammenspiel entscheidet über die Leistungsfähigkeit des Gesamtsystems.

• Smart Meter und SMGW: Das intelligente Messsystem (iMSys) besteht aus digitalem Zähler und Smart Meter Gateway. Das SMGW übernimmt Datenverschlüsselung, Kommunikation mit dem Netzbetreiber und die Steuerung angeschlossener Geräte. Fünf vom BSI zertifizierte Hersteller sind am Markt verfügbar, was die Rollout-Grundlage sichert.
• HEMS (Home Energy Management System): Steuert auf Gebäudeebene Wärmepumpen, Wallboxen, PV-Anlage und Speicher koordiniert und netzdienlich.
• Batteriespeicher: Puffern überschüssige Solarenergie und stellen sie bei Bedarf bereit, was Lastspitzen dämpft.
• Ortsnetzstationen mit Automatisierung: Ermöglichen Spannungshaltung und Lastflusssteuerung im Verteilnetz ohne manuelle Eingriffe.
• Ladeinfrastruktur für Elektrofahrzeuge: Wallboxen mit Steuerungsschnittstelle sind Flexibilitätsquellen, sofern sie ins HEMS eingebunden sind.
• Virtuelle Kraftwerke (VPP): Bündeln dezentrale PV-Anlagen, Speicher und steuerbare Lasten zu einer koordinierten Einspeise- und Regeleinheit.
• Kommunikationsinfrastruktur (IKT): Verbindet alle Komponenten über standardisierte Protokolle; Interoperabilität ist dabei keine Option, sondern Pflichtanforderung.

Profi-Tipp: Planen Sie die Mess- und Steuerkette von Anfang an integral: Zähler → SMGW → Steuerbox → HEMS → Gebäudeautomatisierung. Nachträgliche Ergänzungen sind technisch aufwendig und kostspielig. Die technische Kette im Wohngebäude sollte bereits im Leistungsverzeichnis vollständig abgebildet sein.

Welche Rolle spielen Smart Grids für die Energiewende konkret?

Die Funktion intelligenter Energienetze geht weit über Verbrauchsmessung hinaus. Sie sind das operative Werkzeug, mit dem sich die physikalischen Anforderungen einer auf erneuerbaren Energien basierenden Versorgung überhaupt beherrschen lassen.

Integration fluktuierender Erneuerbarer: Wind- und Solarenergie speisen nicht bedarfsgerecht ein. Smart Grids gleichen diese Schwankungen durch Lastverschiebung, Speichersteuerung und Demand Response aus. Ab 2026 sollen jährlich rund 22 GW neue Kapazitäten zugebaut werden, überwiegend aus dezentralen Quellen wie Dachanlagen. Ohne intelligente Netzsteuerung wäre dieser Zubau netztechnisch nicht beherrschbar.

Netzstabilität und Lastmanagement: Dynamische Tarife und die Steuerung steuerbarer Lasten, Wärmepumpen, Wallboxen, Gewerbekälteanlagen, verlagern Verbrauch in Zeiten mit hohem Angebot. Das reduziert teure Spitzenlastkapazitäten und entlastet das Verteilnetz.

Wirtschaftlicher Nutzen: Gutachterliche Schätzungen beziffern den monetarisierbaren Nutzen des Smart-Meter-Rollouts bis 2032 auf zwischen etwa 2 und 10,6 Mrd. EUR pro Jahr, je nach Szenario. Dieser Wert umfasst Markt- und Netzeffekte.

Bis Ende 2024 wurden über 1,158 Millionen intelligente Messsysteme eingebaut. Dynamische Tarife sind seit Januar 2025 verpflichtend anzubieten. Beides zusammen schafft die Marktbedingungen, unter denen Smart-Grid-Dienste wirtschaftlich tragfähig werden.

acatech betont, dass Smart Grids nicht als Randthema zu behandeln sind, sondern als zentrales Infrastrukturprojekt, das politisch und wirtschaftlich koordiniert werden muss. Versorgungssicherheit und wirtschaftliche Exportvorteile hängen unmittelbar daran.

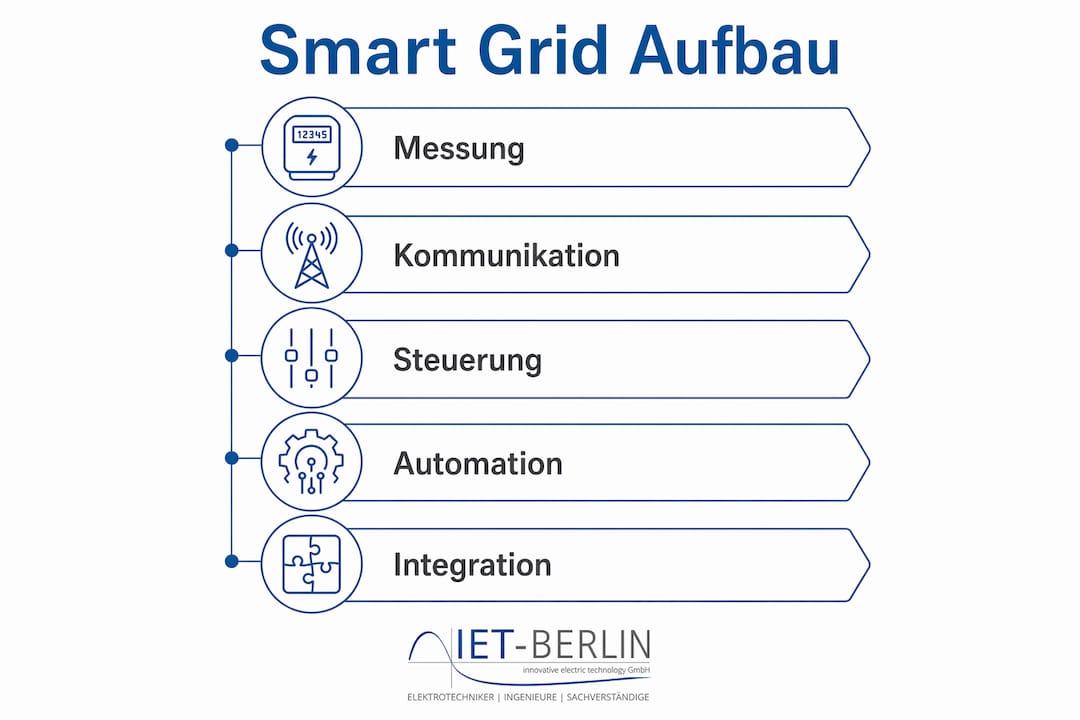

Wie ist ein Smart Grid technisch aufgebaut? Das SGAM-Referenzmodell

Das Smart Grid Architecture Model (SGAM) ist der in Europa anerkannte Referenzrahmen für die Beschreibung und Planung intelligenter Netze. Es strukturiert die Systemarchitektur in fünf Ebenen: Geschäftsprozesse, Funktion, Information, Kommunikation und physische Komponenten. Diese Schichten gelten gleichzeitig über fünf Domänen: Erzeugung, Übertragung, Verteilung, dezentrale Energieressourcen und Verbraucher.

Für Planer ist das SGAM vor allem als Interoperabilitätswerkzeug relevant. Es zeigt, an welchen Punkten Schnittstellen zwischen Systemen definiert werden müssen, etwa zwischen SMGW und HEMS, zwischen Ortsnetzstation und Leitstelle oder zwischen Ladeinfrastruktur und Netzbetreiber. Die zugehörigen Normen kommen aus dem Bereich DKE/VDE und CENELEC; IEC-Protokolle wie IEC 61968 und IEC 61850 regeln die Kommunikation auf Netzebene.

Für Bauherren und Projektverantwortliche bedeutet das konkret: Jede Komponente muss über standardisierte Schnittstellen angebunden werden. Proprietäre Insellösungen erzeugen Abhängigkeiten und verhindern spätere Erweiterungen. Die Wahl zertifizierter, interoperabler Systeme ist daher keine technische Präferenz, sondern eine wirtschaftliche Notwendigkeit.

Wie werden Smart Grids in Zentraleuropa heute eingesetzt?

Die Anwendungsfälle sind bereits heute erprobt, nicht nur in Pilotprojekten. Feldtests wie flexQgrid haben die technische Machbarkeit in realen Verteilnetzen belegt. Das BMWK-geförderte Programm SINTEG und das frühere E-Energy-Programm haben Musterlösungen für intelligente Verteilnetze entwickelt, die heute als Referenz dienen.

• Lastmanagement in Wohnquartieren: Wallboxen und Wärmepumpen werden über das HEMS so gesteuert, dass Ladespitzen vermieden werden. Das schützt die Ortsnetzstation und vermeidet Netzausbaukosten.
• Virtuelle Kraftwerke: Dezentrale PV-Anlagen und Speicher werden zu einer koordinierten Einheit gebündelt, die am Regelenergiemarkt teilnehmen kann. Das ist für Wohnungsbaugesellschaften mit großem Bestand zunehmend wirtschaftlich relevant.
• Intelligentes Laden und Vehicle-to-Grid (V2G): Elektrofahrzeuge laden dann, wenn Strom günstig und das Netz wenig belastet ist. V2G-Ansätze erlauben zusätzlich die Rückspeisung gespeicherter Energie ins Netz, was Fahrzeuge zu temporären Pufferspeichern macht. Die Planung der Ladeinfrastruktur muss diese Funktionalität von Anfang an berücksichtigen.
• Microgrids: Lokale Versorgungsinseln, etwa auf Gewerbecampussen oder in Quartieren mit hohem PV-Anteil, können im Fehlerfall autark weiterarbeiten. Voraussetzung ist eine durchgängige Steuerungsarchitektur.

Welche Risiken und Herausforderungen müssen Planer kennen?

Smart Grids sind kein risikofreies System. Wer die Herausforderungen kennt, kann sie in der Projektplanung adressieren, bevor sie zum Problem werden.

Cybersicherheit ist die gravierendste Schwachstelle. Ein vernetztes Netz ist angreifbar. Das SMGW ist zwar BSI-zertifiziert und kryptografisch gesichert, aber die Kommunikationsstrecken dahinter, HEMS, Ladeinfrastruktur, Gebäudeautomatisierung, erfordern eigene Sicherheitsarchitekturen. Der Cyber Resilience Act der EU setzt hier verbindliche Mindestanforderungen für vernetzte Produkte.

Schwarzfallrobustheit ist ein oft unterschätztes Planungsthema. Fällt die Kommunikationsinfrastruktur aus, muss das Netz in einen sicheren Zustand übergehen. Für Gebäude mit kritischer Infrastruktur, etwa Krankenhäuser oder Rechenzentren, ist das eine eigenständige Planungsaufgabe. Hinweise zur Notstromversorgung im Wohnbestand zeigen, wie diese Anforderung in der Praxis umgesetzt wird.

Datenschutz: Verbrauchsdaten aus intelligenten Messsystemen unterliegen strengen Regelungen nach dem Messstellenbetriebsgesetz (MsbG) und der DSGVO. Löschpflichten, Zweckbindung und Zugriffsrechte müssen vertraglich und technisch abgesichert sein.

Kosten und Marktgestaltung: Der Rollout ist mit erheblichen Investitionen verbunden. Preisobergrenzen für den Messstellenbetrieb sind gesetzlich geregelt, aber die Gesamtkosten eines Smart-Grid-fähigen Gebäudes hängen stark von der Planungstiefe ab. Eine frühzeitige Kosten-Nutzen-Analyse ist kein optionaler Schritt.

Was müssen Planer regulatorisch beachten?

Der Rechtsrahmen für intelligente Netze in Deutschland ist komplex, aber klar strukturiert. Die wichtigsten Instrumente:

Das Gesetz zum Neustart der Digitalisierung der Energiewende (GNDEW) hat den Smart-Meter-Rollout neu befördert und klare Einbaupflichten sowie Zeitrahmen definiert. Das Messstellenbetriebsgesetz (MsbG) regelt Einbaupflichten, Datenschutz und die Rolle des Grundzuständigen Messstellenbetreibers. Das Energiewirtschaftsgesetz (EnWG) schafft den Rahmen für Netzbetrieb und Marktregeln. Auf EU-Ebene setzen die Binnenmarktrichtlinien und der Cyber Resilience Act verbindliche Vorgaben.

Für die Normung sind DKE/VDE und CENELEC die maßgeblichen Stellen. Das SGAM dient als Referenzrahmen für Interoperabilität. BSI-Zertifizierungen für SMGW sind gesetzlich vorgeschrieben und nicht verhandelbar.

Praktische Planungshinweise:

• Rollout-Ziel: Bis 2032 sollen alle Messstellen mit intelligentem Messsystem ausgestattet sein.
• Dynamische Tarife: Seit dem 1. Januar 2025 müssen Lieferanten diese anbieten; Gebäude müssen technisch anschlussfähig sein.
• Vertragsgestaltung: Der Messstellenbetriebsvertrag regelt Zuständigkeiten, Datenzugang und Wartung. Hier entstehen häufig Lücken, wenn die Planung nicht frühzeitig einbezogen wird.
• Cyber Resilience Act: Ab 2027 gelten verbindliche Sicherheitsanforderungen für vernetzte Produkte; Planungen, die heute beginnen, müssen das bereits berücksichtigen.

Wie setzen Planer und Bauherren Smart-Grid-Anforderungen konkret um?

Die Umsetzung folgt einer klaren Schrittfolge. Abweichungen davon erzeugen Planungslücken, die sich später als kostspielige Nachbesserungen zeigen.

1. Projektdefinition und Bedarfsanalyse: Welche Lasten sind steuerbar? Welche EE-Anlagen sind geplant? Welche Netzanschlussleistung ist verfügbar?
2. Lastenheft und Integrationskonzept: Festlegung der Kommunikationsarchitektur, Schnittstellen und Sicherheitsanforderungen auf Basis des SGAM.
3. Auswahl der Mess- und Steuerkomponenten: Nur BSI-zertifizierte SMGW, interoperable HEMS und normkonforme Ladeinfrastruktur.
4. Einbau Smart Meter und SMGW: Koordination mit dem Grundzuständigen Messstellenbetreiber; Einbaupflichten nach MsbG beachten.
5. HEMS- und EMS-Integration: Anbindung von PV, Speicher, Wärmepumpe und Ladeinfrastruktur über standardisierte Protokolle.
6. Tests und Inbetriebnahme: Funktionsprüfung aller Steuerungspfade, Kommunikationsverbindungen und Sicherheitsfunktionen.
7. Betriebskonzept: Wartungsverträge, Zuständigkeiten für Datenzugang und Eskalationspfade bei Störungen festlegen.

Technische Mindestanforderungen für Smart-Grid-fähige Gebäude:

• BSI-zertifiziertes SMGW mit Steuerbox
• Standardisierte Kommunikationsschnittstellen (kein proprietäres Protokoll ohne Fallback)
• Schwarzfallrobustheit für kritische Lasten
• Cyber-Security-Baseline nach BSI-Grundschutz
• Schnittstelle zur Ladeinfrastruktur und PV-Anlage im HEMS

Fragen, die Bauherren ihrem Elektrotechnik-Planer stellen sollten: Ist das SMGW BSI-zertifiziert? Welche Protokolle nutzt das HEMS? Wie wird die Schwarzfallrobustheit sichergestellt? Wer übernimmt die Wartung der Kommunikationsinfrastruktur? Wie werden Datenschutzanforderungen technisch umgesetzt?

IET-Berlin begleitet Bauherren, Architekten und Generalunternehmer bei der Planung smarter Elektroinfrastruktur von der Projektdefinition bis zur Inbetriebnahme, bundesweit und mit besonderer Präsenz in Berlin und Brandenburg.

Smart Grids sind keine Zukunftstechnologie, sondern heute schon regulatorisch geforderte Infrastruktur, deren Planung in jedem Bauprojekt mit steuerbaren Lasten beginnen muss.

Smart Grids brauchen Planung, keine Hoffnung

Wer sich mit der Materie ernsthaft befasst, stellt fest: Die größte Gefahr bei Smart-Grid-Projekten ist nicht die Technologie, sondern die Planungslücke. Viele Bauherren beauftragen Ladeinfrastruktur, PV-Anlage und Wärmepumpe als separate Gewerke, ohne eine übergreifende Steuerungsarchitektur zu definieren. Das Ergebnis sind Systeme, die nebeneinander existieren, aber nicht miteinander sprechen.

Das SGAM-Modell ist dabei kein akademisches Konstrukt. Es ist ein praktisches Werkzeug, das zwingt, Schnittstellen vor dem Einbau zu definieren, nicht danach. Wer diesen Schritt überspringt, zahlt ihn doppelt: einmal beim Nachbessern, einmal beim entgangenen Nutzen durch fehlende Steuerbarkeit.

Besonders unterschätzt wird die Bedeutung der Schwarzfallrobustheit. Ein Smart Grid, das bei Kommunikationsausfall unkontrolliert reagiert, ist kein Sicherheitsgewinn. Die Planung muss explizit festlegen, wie sich jede Komponente im Fehlerfall verhält. Das ist keine Detailfrage, sondern eine Systemanforderung.

Und schließlich: Cybersicherheit ist kein Add-on. Sie muss in der Architektur verankert sein, nicht als nachträgliche Firewall. Der Cyber Resilience Act macht das ab 2027 verbindlich. Projekte, die heute geplant werden, sollten diesen Standard bereits erfüllen.

Weiterführende Quellen und Institutionen für Planer

Für die vertiefte Auseinandersetzung mit intelligenten Energienetzen empfehlen sich folgende Quellen, je nach Fragestellung:

• BMWK: Smart Meter und Digitalisierungsbericht: Erste Anlaufstelle für Rollout-Status, Rechtslage und Förderprogramme. Pflichtlektüre für alle, die Einbaupflichten und Tarifvorgaben verstehen müssen.
• BMWK: Intelligente Netze: Überblick über Förderprogramme wie SINTEG und E-Energy sowie aktuelle Politikziele.
• acatech: Strategische Einordnung von Smart Grids als Infrastrukturprojekt; relevant für Entscheider, die den gesamtwirtschaftlichen Rahmen verstehen wollen.
• Bitkom: FAQ Smart Grids: Praxisnahe Erklärungen für technische Entscheider und Digitalverantwortliche.
• DKE/VDE und CENELEC: Normungsorganisationen für technische Standards; zuständig für die Normensets, die SMGW, HEMS und Netzkomponenten betreffen. Zugang über die jeweiligen Verbandsportale.
• ENTSO-E: Europäischer Verband der Übertragungsnetzbetreiber; relevant für grenzüberschreitende Netzfragen und europäische Marktregeln.
• IET-Berlin: Smart Meter in elektrotechnischen Anlagen: Praxisorientierte Erläuterung der Einbauanforderungen und Planungsschritte für Bauherren und Architekten.
• IET-Berlin: Leitfaden Elektrotechnikplanung: Strukturierter Einstieg für Bauherren, die eine vollständige elektrotechnische Planung beauftragen wollen.

Sprechen Sie IET-Berlin an, wenn Sie ein Projekt mit Smart-Grid-Anforderungen planen. Die Fachplaner begleiten Sie von der Machbarkeitsprüfung bis zur Inbetriebnahme, mit dem Fokus auf normkonforme, zukunftssichere und wirtschaftlich tragfähige Lösungen.
