Für Architekten, Projektentwickler und Bauherren bedeutet das konkrete Planungs- und Haftungsrisiken, die sich durch frühzeitige, normgerechte Maßnahmen wirksam begrenzen lassen. Dieser Artikel vermittelt das notwendige Grundwissen zu gesetzlichen Anforderungen, technischen Schutzmaßnahmen und ganzheitlichen Planungsstrategien.
| Punkt | Details |
|---|---|
| Rechtliche Grundlage beachten | Die MLAR und Landesbauordnungen definieren verbindliche Anforderungen an Feuerwiderstandsklassen und Funktionserhalt in Elektroanlagen. |
| Technische Maßnahmen sind Systemfragen | Brandschutz in der Elektroinstallation erfordert abgestimmte Komponenten: halogenfreie Materialien, Abschottungen und geprüfte Leitungsführung. |
| Frühe Planung verhindert Nachbesserungen | Die Integration von Brandschutzmaßnahmen in der Entwurfsphase reduziert Kosten und vermeidet baurechtliche Komplikationen bei der Abnahme. |
| Dokumentation ist Pflicht | Behörden und Versicherungen verlangen lückenlose Nachweise über Montage, Materialien und Prüfprotokolle aller Abschottungen und Funktionserhaltssysteme. |
| Gewerkekoordination entscheidet | Fehler entstehen meist an den Schnittstellen zwischen Elektro, Rohbau und Haustechnik. Klare Verantwortlichkeiten sind nicht optional. |
Warum Brandschutz in Elektroanlagen gesetzlich geregelt ist
Die Bedeutung von Brandschutz in Elektroanlagen ist im deutschen Baurecht durch ein klar strukturiertes Regelwerk verankert. Wer als Architekt oder Bauherr Elektroanlagen plant oder genehmigt, muss diese Vorschriften kennen und anwenden.
Die zentrale Norm auf Bundesebene ist die Muster-Leitungsanlagen-Richtlinie (MLAR). Sie regelt den Brandschutz für alle Leitungsanlagen, die Brandabschnitte oder Rettungswege durchqueren. Konkret legt sie fest, wie Feuer- und Rauchausbreitung verhindert wird und welche Feuerwiderstandsdauer Systeme garantieren müssen: von E30 bis E90, also 30 bis 90 Minuten Funktionserhalt im Brandfall. Diese Klassifizierungen sind keine abstrakten Größen. Sie bestimmen direkt, wie lange Rettungswege beleuchtet bleiben, Brandmeldeanlagen funktionieren und Feuerwehren sicher agieren können.
Ergänzend greift die Musterbauordnung (MBO) mit ihren Landesvarianten, die brandschutztechnische Anforderungen an Baustoffe, Bauteile und Installationswege festlegt. Für Planer bedeutet das in der Praxis:
- Leitungsanlagen in Brandschutzwänden und Brandschutzdecken erfordern Materialien mit nachgewiesenem Feuerwiderstand der Klassen F30 bis F90 beziehungsweise EI30 bis EI90.
- Halogenfreie Materialien sind bei Elektroinstallationen in Fluchtwegen und sicherheitsrelevanten Bereichen verpflichtend, da sie keine gesundheitsgefährdenden Gase freisetzen.
- Architekten tragen in der Planungsphase die Verantwortung, alle Leitungswege auf ihre Brandschutzrelevanz zu prüfen und entsprechende Ausführungsvorgaben zu erstellen.
- Bauherren haften rechtlich für normwidrige Ausführungen, auch wenn diese durch beauftragte Fachunternehmen entstanden sind.
Die Einhaltung dieser Vorschriften ist keine Ermessenssache. Verstöße führen zu Baugenehmigungsproblemen, Versicherungsausschlüssen und im Schadensfall zu zivilrechtlicher Haftung.
Technische Brandschutzmaßnahmen in Elektroanlagen
Effektiver Brandschutz in Elektroanlagen entsteht nicht durch einzelne Produkte, sondern durch ein abgestimmtes System aus Materialien, Konstruktionen und geprüften Ausführungen.
Materialanforderungen und Komponentenqualität
Alle Installationskomponenten, die in brandschutztechnisch relevanten Bereichen eingesetzt werden, müssen definierte Prüfanforderungen erfüllen. Glühdrahtfestigkeit bei 850 °C ist für Gehäuse, Dosen und Leitungshalterungen Pflicht. Diese Prüfung simuliert einen Glühdraht als Zündquelle und stellt sicher, dass Kunststoffteile keinen Schwelbrand auslösen.
Halogenfreie Kabel und Leitungen sind in Sicherheitsstromkreisen nicht nur empfohlen, sondern vorgeschrieben. Im Brandfall setzen PVC-basierte Materialien Chlorwasserstoff frei, der Atemwege schädigt und Löscharbeiten erschwert.

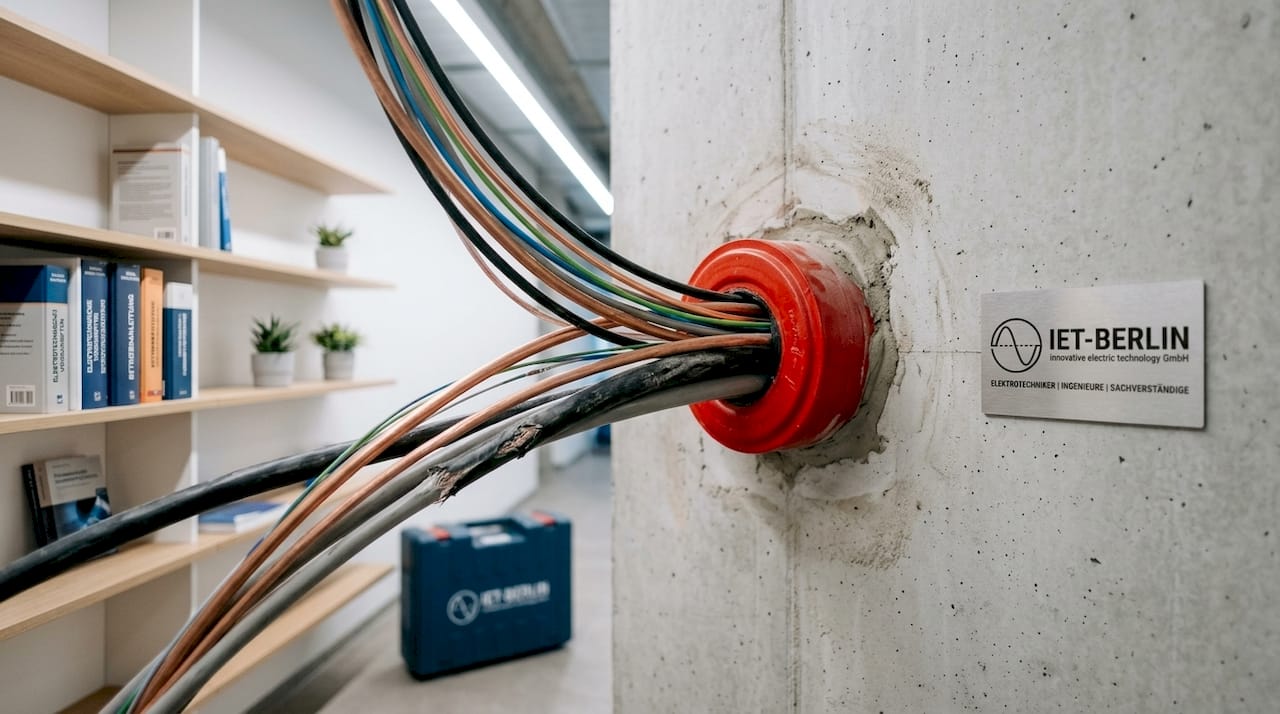

Abschottungen und Firestop-Systeme
An jeder Stelle, an der Leitungen eine Brandschutzwand oder Brandschutzdecke durchdringen, entsteht eine potenzielle Schwachstelle. Brandschutzabschottungen schließen diese Öffnungen so, dass Feuer und Rauch nicht in den nächsten Brandabschnitt übertreten können. Ohne diese Maßnahme verliert die gesamte Brandschutzwand ihre Wirksamkeit.
Gängige Systeme umfassen Brandschutzmanschetten für Kunststoffrohre, Schottplatten aus Brandschutzmörtel und intumeszierende Mineralwolle-Einlagen, die sich bei Hitze ausdehnen und die Öffnung verschließen. Die Auswahl des richtigen Systems hängt von Leitungsart, Wandstärke und angeforderter Feuerwiderstandsklasse ab.
Funktionserhalt elektrischer Leitungen
Sicherheitsrelevante Systeme wie Brandmeldeanlagen, Notbeleuchtungen und Feuerwehraufzüge müssen auch im Brandfall betriebsfähig bleiben. Der Funktionserhalt als Systemkette umfasst nicht nur das Kabel, sondern alle zugehörigen Komponenten: Kabelkanäle, Befestigungen, Durchführungssysteme und Netzgeräte. Nur wenn das gesamte System geprüft und aufeinander abgestimmt ist, gilt der Funktionserhalt als nachgewiesen.
Profi-Tipp: Verlangen Sie bei der Ausführungsplanung einen Systemnachweis vom Hersteller, der alle Komponenten des Funktionserhaltsystems listet und die gemeinsame Zulassung belegt. Ein einzelner Komponentennachweis reicht für behördliche Abnahmen nicht aus.
Die folgende Übersicht zeigt die wichtigsten Komponenten und ihre Anforderungen:
| Komponente | Anforderung | Prüfnachweis |
|---|---|---|
| Kabel und Leitungen | Halogenfrei, E30/E60/E90 | Typprüfung nach DIN EN 50200 |
| Abschottungen | EI30 bis EI90 je nach Wand | Allgemeine bauaufsichtliche Zulassung |
| Leitungshalterungen | Glühdrahtfestigkeit 850 °C | Prüfung nach IEC 60695-2-11 |
| Brandschutzdosen | Klassifizierung nach Einbauort | Prüfzertifikat des Herstellers |
| Kabelkanäle im FE-System | Systemgeprüft mit Kabel | Systemzulassung (ABZ) |
Risiken und Brandursachen in Elektroanlagen
Die häufigsten Brandursachen in elektrischen Anlagen lassen sich auf drei technische Grundursachen zurückführen. Diese zu kennen ist Voraussetzung für präventive Maßnahmen in der Planung.
- Kurzschluss: Entsteht bei direktem Kontakt zwischen Leiter mit unterschiedlichem Potenzial, zum Beispiel durch beschädigte Isolierung oder Montagefehler. Die dabei freigesetzte Energie kann in Millisekunden Brandtemperaturen erzeugen.
- Überlast: Tritt auf, wenn Leitungen dauerhaft mehr Strom führen als für sie ausgelegt. Ursachen sind nachträgliche Erweiterungen ohne Leitungsanpassung oder fehlerhafte Dimensionierung in der Planung.
- Isolationsfehler: Alterung, Feuchtigkeit oder mechanische Beschädigung reduzieren den Widerstand der Isolierung. Der resultierende Leckstrom erzeugt Wärme, die über lange Zeit unbemerkt bleibt und schließlich Brandmaterial entzündet.
Brennende Leitungsanlagen wirken wie Zündschnüre. Baurechtliche Anforderungen für Leitungsanlagen sind deshalb strikt geregelt, um eine Weiterleitung von Feuer über Leitungswege in andere Brandabschnitte zu verhindern.
Besonders komplex wird die Situation bei der Brandbekämpfung. Die Feuerwehr kann in den meisten Fällen nicht sofort davon ausgehen, dass eine Anlage stromlos ist. Bei Spannungen bis 1000 V, die in Büro- und Gewerbegebäuden die Regel sind, sind Schaltkästen im Brandfall oft nicht sofort zugänglich. Das verzögert die Abschaltung und erhöht das Verletzungsrisiko für Einsatzkräfte erheblich.
„Abstand bedeutet Leben“ ist bei Bränden an elektrischen Anlagen mit unsicherer Stromlosigkeit der entscheidende Grundsatz für Einsatzkräfte.
Für Planer und Bauherren bedeutet das: Eine gut strukturierte Anlage mit klar gekennzeichneten und zugänglichen Abschalteinrichtungen ist keine Komfortfunktion, sondern eine sicherheitskritische Planungspflicht. Schadensfälle aus der Praxis zeigen, dass viele Brände nicht durch die Elektroanlage selbst, sondern durch mangelnde Zugänglichkeit der Abschaltpunkte im Ernstfall eskalieren.
Brandschutzkonzepte in die Planung integrieren
Ein wirksames Brandschutzkonzept für Elektroanlagen ist keine nachgelagerte Prüfaufgabe. Es muss Bestandteil der Entwurfs- und Genehmigungsplanung sein, um kostspielige Nachbesserungen zu vermeiden.
Das Brandschutzkonzept verbindet drei Schutzebenen miteinander:
| Schutzebene | Maßnahmen | Verantwortung |
|---|---|---|
| Baulich | Brandschutzwände, Abschottungen, Feuerwiderstandsklassen | Architekt, Tragwerksplaner |
| Anlagentechnisch | Brandmeldeanlagen, Funktionserhalt, Abschalteinrichtungen | Elektrofachplaner, TGA-Planer |
| Organisatorisch | Schulungen, Wartungspläne, Flucht- und Rettungswegpläne | Betreiber, Brandschutzbeauftragter |
Alle drei Ebenen greifen ineinander. Ein hochwertiges Firestop-System nützt wenig, wenn der Betreiber Wartungsintervalle nicht einhält. Eine vollständige Brandmeldanlage schützt nicht ausreichend, wenn die Leitungsführung Brandschutzwände schwächt und dadurch Feuerausbreitung ermöglicht.
Die Koordination zwischen den Gewerken ist der kritischste Faktor. Brandschutzabschottungen werden oft von Elektrikern geplant, aber von Maurern ausgeführt. Ohne klare Ausführungspläne und Abnahmeprotokolle entstehen hier die meisten Mängel.
Profi-Tipp: Legen Sie bereits in der Leistungsphase 2 (Vorplanung) fest, wer für die Ausführung und Dokumentation der Abschottungen verantwortlich ist. Klären Sie diese Schnittstelle schriftlich im Werkvertrag, um Haftungslücken zu schließen.
Die Dokumentation und Montagegenauigkeit bei Abschottungen ist für behördliche Abnahmen nicht verhandelbar. Behörden verlangen Abschottungspläne, Herstellernachweise und Fotos der Ausführung vor dem Verschließen der Installationsöffnungen. Wer diese Nachweise nicht führt, riskiert Abnahmeverweigerungen oder nachträgliche Bußgelder.
Planungsempfehlungen für Architekten und Bauherren
Der größte Fehler in der Praxis ist, Brandschutzplanung für Elektroanlagen als separate Fachaufgabe zu betrachten, die erst in der Ausführungsphase beginnt. Tatsächlich entscheiden frühe Planungsfestlegungen darüber, ob spätere Ausführungen überhaupt normkonform möglich sind.
Folgende Maßnahmen sind für eine normgerechte und haftungssichere Umsetzung entscheidend:
- Frühzeitige Einbindung der Elektrofachplanung: Bereits in der Entwurfsplanung müssen Leitungswege, Brandabschnittsgrenzen und Funktionserhaltsanforderungen definiert werden. Nachträgliche Anpassungen in der Ausführungsphase verursachen erhebliche Mehrkosten.
- Zertifizierte Komponenten auswählen: Nur Produkte mit gültiger allgemeiner bauaufsichtlicher Zulassung (ABZ) oder europäischer Bewertung (ETA) erfüllen die behördlichen Nachweisanforderungen. Günstige Alternativen ohne Zertifizierung gefährden die Abnahme.
- Glühdrahtprüfung berücksichtigen: Bei der Ausschreibung müssen Installationsmaterialien explizit nach Glühdrahtfestigkeit und Brandschutzklasse spezifiziert werden. Ein allgemeiner Hinweis auf „Brandschutz“ reicht nicht aus.
- Leitungswege in Sicherheitsstromkreisen separat führen: Leitungen für Sicherheitsbeleuchtung, Brandmeldung und Feuerwehraufzüge dürfen nicht mit anderen Stromkreisen in denselben Kabelkanälen verlegt werden, wenn kein gemeinsamer Funktionserhalt nachgewiesen ist.
- Regelmäßige Bauüberwachung organisieren: Brandschutztechnische Ausführungen müssen vor dem Verschließen von Wand- und Deckendurchbrüchen geprüft und dokumentiert werden. Eine nachträgliche Kontrolle ist technisch nicht möglich.
Für eine strukturierte Übersicht über Sicherheitsaspekte bei Elektroanlagen lohnt sich eine vertiefte Auseinandersetzung mit den spezifischen Risikoprofilen verschiedener Gebäudetypen. Ebenso bietet der Artikel zu Brandschutz in Steigzonen einen praxisnahen Einblick in besonders fehleranfällige Installationsbereiche.
Meine Erfahrungen mit Brandschutz in Elektroanlagen
In meiner täglichen Arbeit mit Architekten, Projektentwicklern und Bauherren beobachte ich immer wieder dasselbe Muster: Brandschutz wird als Nachweisproblem behandelt, nicht als Planungsaufgabe. Man beauftragt einen Brandschutzgutachter, wartet auf sein Gutachten und beginnt dann mit der Ausführung. Das ist rückwärts.
Was ich in der Praxis gelernt habe: Die teuersten Brandschutzmängel entstehen nicht durch falsch gewählte Produkte, sondern durch fehlende Koordination zwischen den Gewerken. Ein korrekt geplantes Firestop-System, das von einem Maurer ohne Ausführungsplan eingebaut wird, ist kein Brandschutzsystem mehr. Es ist eine nicht nachgewiesene Durchdringung.
Die zweite Erkenntnis, die ich immer wieder betone: Funktionserhalt wird regelmäßig als Kabelauswahl missverstanden. Tatsächlich umfasst er das gesamte Leitungssystem, von der Befestigung bis zur Abschottung. Wer nur das Kabel richtig wählt und den Rest dem Ausführenden überlässt, hat nichts gewonnen.
Mein konkreter Rat: Legen Sie Brandschutz für Elektroanlagen in die Hand einer Fachplanung, die das Gesamtsystem kennt und koordiniert. Frühe Einbindung spart nicht nur Geld. Sie ist die einzige Möglichkeit, Haftungsrisiken wirklich zu begrenzen.
— Alexander Blau
Brandschutzplanung mit IET-Berlin professionell umsetzen
Iet-berlin unterstützt Architekten, Projektentwickler und Bauherren bei der normgerechten Planung und Umsetzung von Brandschutzmaßnahmen in Elektroanlagen. Von der Auswahl zertifizierter Komponenten bis zur vollständigen Dokumentation für Behörden begleitet Iet-berlin Projekte in Berlin, Brandenburg und bundesweit.
Mit fundierter Kenntnis der MLAR, aktueller Zulassungsanforderungen und langjähriger Projekterfahrung bietet Iet-berlin eine Planung, die Sicherheit und Normkonformität von Anfang an verbindet. Ob Neubau, Umbau oder Modernisierung: Eine strukturierte Elektrotechnik-Planung legt den Grundstein für Abnahmesicherheit und dauerhaften Brandschutz. Sprechen Sie uns an und lassen Sie sich zu Ihrem Projekt beraten.
FAQ
Was regelt die MLAR für Elektroanlagen?
Die Muster-Leitungsanlagen-Richtlinie (MLAR) legt fest, wie Leitungsanlagen Brandabschnitte und Rettungswege durchqueren dürfen. Sie definiert Anforderungen an Feuerwiderstandsklassen, Abschottungen und Funktionserhalt von E30 bis E90.
Welche Brandursachen treten in Elektroanlagen am häufigsten auf?
Kurzschlüsse, Überlastungen und Isolationsfehler sind die drei häufigsten Ursachen. Alle drei entstehen durch fehlerhafte Planung, mangelhafte Ausführung oder unzureichende Wartung der Anlage.
Warum sind halogenfreie Kabel bei Elektroanlagen wichtig?
Halogenfreie Kabel setzen im Brandfall keine gesundheitsgefährdenden Gase frei. In Fluchtwegen und sicherheitsrelevanten Bereichen sind sie nach Landesbauordnungen und MLAR verpflichtend vorgeschrieben.
Was bedeutet Funktionserhalt bei elektrischen Leitungen?
Funktionserhalt bedeutet, dass sicherheitsrelevante Leitungsanlagen im Brandfall für eine definierte Zeit, in der Regel 30 bis 90 Minuten, betriebsfähig bleiben. Er muss als Systemnachweis erbracht werden, nicht nur für das Kabel allein.
Welche Dokumentationspflichten gelten bei Brandschutzabschottungen?
Planer und Ausführende müssen Abschottungspläne, Herstellernachweise und Fotodokumentationen vor dem Verschließen von Installationsöffnungen erstellen. Diese Unterlagen sind Voraussetzung für die behördliche Abnahme und schützen vor Haftungsansprüchen.
