Was ist Brandschutz in der Elektrotechnik?
Brandschutz in elektrischen Anlagen ist ein systemisches Konzept, das weit über die Auswahl feuerhemmender Kabel hinausgeht. Es umfasst die Planung, Ausführung und Dokumentation aller Maßnahmen, die verhindern, dass elektrische Anlagen einen Brand auslösen oder dessen Ausbreitung begünstigen. Elektrische Anlagen sind nach Angaben der deutschen Versicherungswirtschaft eine der häufigsten Brandursachen in Gebäuden. Dieses Risiko macht den Brandschutz zu einem zentralen Planungsparameter, nicht zu einer nachgelagerten Prüfaufgabe.
Der Begriff umfasst drei Schutzebenen: den vorbeugenden Brandschutz durch normkonforme Materialwahl und Installationstechnik, den abwehrenden Brandschutz durch Abschottungen und Feuerwiderstandsklassen sowie den organisatorischen Brandschutz durch Dokumentation und Abnahme. Brandschutz ist kein statisches Beiwerk, sondern ein integriertes, systemisches Konzept in der Planung technischer Elektroanlagen. Für Planer bedeutet das: Brandschutzanforderungen müssen von der ersten Leistungsphase an mitgedacht werden.
Welche Normen regeln den Brandschutz in der Elektrotechnik?
Die Brandschutzvorschriften in der Elektrotechnik bilden ein mehrstufiges Regelwerk aus europäischen Verordnungen, nationalen Normen und landesspezifischen Bauordnungen. Für die Praxis in Deutschland sind folgende Regelwerke verbindlich:
- DIN VDE 0100-420: Regelt den Schutz gegen thermische Auswirkungen in Niederspannungsanlagen, einschließlich Anforderungen an Kabel, Leitungen und Schutzeinrichtungen.
- MLAR (Musterleitungsanlagenrichtlinie): Definiert Anforderungen an Leitungsanlagen in Rettungswegen, Trennwänden und Schächten, insbesondere für Abschottungen.
- EU-Bauproduktenverordnung Nr. 305/2011: Legt Leistungsklassen für Bauprodukte fest, darunter die Brandverhaltensklassen für Kabel und Leitungen (Eca, Cca, B2ca usw.).
- MBO und landesspezifische LBO: Die Musterbauordnung sowie Landesbauordnungen wie die LBO Baden-Württemberg konkretisieren Anforderungen an Brandabschnitte und Durchdringungen.
- DIN 4102 und DIN EN 1366-3: Prüfnormen für Brandschutzabschottungen und Leitungsanlagen in Wänden und Decken.
Ab 2026 gilt die Brandverhaltensklasse Eca als Mindestanforderung für Leitungen in Bauwerken. Diese Klasse definiert das Mindestmaß an Flammenwiderstand, das jede fest verlegte Leitung erfüllen muss. In Schächten oder bei Bündelungen sind höhere Klassen wie Cca empfohlen, da gebündelte Leitungen im Brandfall mehr Rauch entwickeln und die Brandausbreitung beschleunigen können.
AFDDs werden empfohlen in Schlafräumen, Gebäuden mit brennbaren Baustoffen und anderen Risikozonen. Fehlerlichtbogen-Schutzeinrichtungen (AFDDs) erkennen serielle und parallele Lichtbögen, die durch beschädigte Leitungen entstehen und konventionelle Schutzschalter nicht auslösen. Ihre Planung in Risikobereichen ist nach dokumentierter Risikoabwägung verpflichtend vorzusehen.
Wie funktionieren technische Brandschutzmaßnahmen bei Elektroinstallationen?

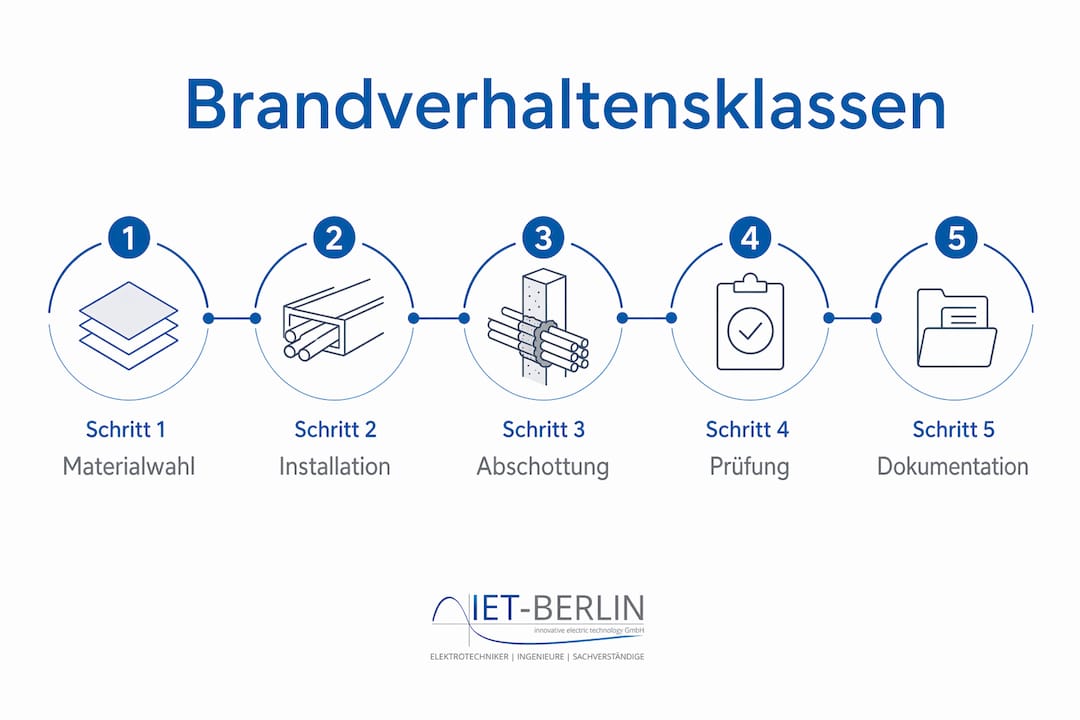

Die praktische Umsetzung von Brandschutzmaßnahmen für Elektrosysteme folgt einem klaren Stufenprinzip: Materialwahl, Schutzeinrichtungen und bauliche Abschottung greifen ineinander. Wer nur eine dieser Ebenen beachtet, erfüllt die Anforderungen nicht vollständig.
Kabel- und Leitungsanforderungen nach Brandverhaltensklassen
Die Auswahl der richtigen Leitungsklasse ist der erste und grundlegendste Schritt. Die folgende Tabelle zeigt die wichtigsten Klassen und ihre typischen Anwendungsbereiche:
| Klasse | Eigenschaft | Typischer Anwendungsbereich |
|---|---|---|
| Eca | Flammenwiderstand, Mindestklasse | Allgemeine Gebäudeinstallation |
| Cca | Begrenzter Flammenwiderstand, reduzierte Rauchentwicklung | Schächte, Bündelungen, öffentliche Gebäude |
| B2ca | Erhöhter Schutz, geringe Rauchentwicklung | Rettungswege, Krankenhäuser, Hochhäuser |
| Aca | Nicht brennbar | Sicherheitsstromversorgung, kritische Infrastruktur |
Die Klasse allein reicht nicht aus. Entscheidend ist die korrekte Zuordnung zur Einbausituation: Eine Leitung der Klasse Eca, die in einem dicht belegten Schacht verlegt wird, erfüllt dort nicht die Anforderungen, weil die Bündelung das Brandverhalten verändert.
Fehlerlichtbogen-Schutz (AFDD) und seine Funktion
AFDDs sind Schutzeinrichtungen, die Lichtbögen in Leitungen erkennen, bevor sie einen Brand auslösen. Ein Lichtbogen entsteht beispielsweise durch gequetschte, gealterte oder beschädigte Leitungen und erzeugt Temperaturen von mehreren tausend Grad Celsius. Konventionelle Leitungsschutzschalter sprechen auf diese Fehlerart nicht an, weil der Strom dabei nicht zwingend den Nennwert überschreitet. AFDDs schließen diese Schutzlücke und sind nach DIN VDE 0100-420 in Risikobereichen einzuplanen.
Brandschutzabschottungen: Funktion und Anforderungen
Brandschutzabschottungen, auch Brandschotts genannt, schließen Öffnungen in Wänden und Decken, durch die Leitungen geführt werden. Ohne Abschottung wirkt jede Leitungsdurchführung wie ein Kamin, der Feuer und Rauch von einem Brandabschnitt in den nächsten leitet. Brandschutzabschottungen sind zertifizierte Bauteile und keine nebenbei erledigten Arbeiten wie einfaches Ausfüllen mit Bauschaum. Fehlerhafte oder fehlende Abschottungen gefährden die Wirksamkeit der Brandschutzwand und führen zu Haftungsrisiken für Planer und Ausführende.
Die eingesetzten Produkte, ob Brandschutzschaum, Brandschutzmanschetten oder Kabelabschottungssysteme, müssen nach DIN 4102 oder DIN EN 1366-3 geprüft sein und über allgemeine bauaufsichtliche Prüfzeugnisse oder Zulassungen verfügen. Nur geprüfte Systeme mit entsprechenden Nachweisen dürfen bei Abschottungen eingesetzt werden.
Die Umsetzung folgt diesen Schritten:
- Feuerwiderstandsklasse des durchdrungenen Bauteils feststellen (z. B. EI90).
- Geprüftes Abschottungssystem mit gleicher oder höherer Klasse auswählen.
- Einbau nach Herstellervorgabe und Prüfzeugnis ausführen.
- Schott-Pass mit Foto, Maßangaben, Systembezeichnung und Monteur anlegen.
- Dokumentation vor der Abnahme vollständig übergeben.
IET-Tipp: Kombischotts, bei denen Kabel und Rohre gemeinsam durch eine Öffnung geführt werden, erfordern besonders sorgfältige Systemauswahl. Nicht jedes geprüfte Einzelsystem ist auch für Kombinationen zugelassen. Prüfen Sie die Zulassung immer für die konkrete Einbausituation, bevor Sie mit der Montage beginnen.
Schächte im Geschossbau sind oft mit diversen Rohr- und Elektroleitungen dicht belegt, was hohe Anforderungen an Abschottungen stellt. Geschossweise Abschottungen mit massivem Verguss sind übliche und effektive Praxis und bieten zusätzlich eine bessere Schallschutzwirkung.
Neubau versus Bestandsanlagen: Wo liegen die Unterschiede?
Die Anforderungen an den Elektroinstallation-Brandschutz unterscheiden sich je nach Bauaufgabe erheblich. Im Neubau lässt sich Brandschutz von Beginn an als integraler Bestandteil der Planung umsetzen. Feuerwiderstandsklassen der Bauteile sind bekannt, Schachtführungen können brandschutzgerecht dimensioniert werden, und alle Beteiligten arbeiten nach einem abgestimmten Konzept.
Im Bestand gelten andere Bedingungen:
- Unbekannte Bauteilklassen: Im Bestand ist die fehlende oder unklare Klassifizierung der Bauteile eine häufige Herausforderung. Ohne Kenntnis der Feuerwiderstandsklasse einer Wand lässt sich kein normkonformes Schott einbauen.
- Beengte Verhältnisse: Vorhandene Schächte sind oft bereits dicht belegt. Nachträgliche Abschottungen erfordern aufwendige Demontage und Wiederherstellung.
- Fehlende Bestandsdokumentation: Ältere Gebäude verfügen häufig über keine oder unvollständige Brandschutzpläne, was die Qualifizierung bestehender Abschottungen erschwert.
- Haftungsrisiken bei Sanierungen: Wer im Bestand Leitungen neu verlegt oder Durchbrüche schafft, übernimmt die Verantwortung für normkonforme Abschottung, auch wenn das Gebäude ursprünglich nach anderen Regeln errichtet wurde.
Brandschotts müssen dieselbe Feuerwiderstandsklasse erreichen wie das durchdrungene Bauteil. Bei einer EI90-Wand ist also ein EI90-Schott erforderlich. Diese Anforderung gilt im Neubau wie im Bestand gleichermaßen. Im Bestand ist jedoch die Klärung und Dokumentation der Feuerwiderstandsklasse der bestehenden Bauteile Voraussetzung für eine normkonforme Abschottung.
Eine frühzeitige Abstimmung aller Baubeteiligten und der Einsatz geprüfter Systemlösungen verhindern teure Nacharbeiten und Bauverzögerungen. Wer im Bestand saniert, sollte die Brandschutzplanung nicht dem ausführenden Elektriker überlassen, sondern einen Fachplaner frühzeitig einbinden.
Welche Rolle spielt die Dokumentation bei der Abnahme?
Dokumentation ist im Brandschutz kein bürokratischer Formalismus, sondern eine technische und rechtliche Notwendigkeit. Ohne lückenlose Brandschutzdokumentation werden Anlagen bei der Abnahme oft abgelehnt, selbst wenn die Montage technisch einwandfrei ausgeführt wurde. Dieses Risiko betrifft Bauherren, Generalunternehmer und Planer gleichermaßen.
Der Schott-Pass ist das zentrale Dokumentationsinstrument für Brandabschottungen. Er enthält:
- Foto der fertig montierten Abschottung
- Maßangaben der Öffnung und der durchgeführten Leitungen
- Systembezeichnung und Hersteller des eingesetzten Produkts
- Feuerwiderstandsklasse des Bauteils und des Schotts
- Ausführungsdatum und Name des Monteurs
Der Schott-Pass wird bei Abnahme, Versicherung und Schadensfall als Nachweis benötigt. Fehlt er, kann die Versicherung im Brandfall die Regulierung verweigern, und der Planer oder Ausführende haftet persönlich für entstandene Schäden.
Profi-Tipp: Erfahrene Planer etablieren bereits in der Projektplanung ein standardisiertes Dokumentationsschema für alle Brandschutzmaßnahmen. Ein einheitliches Schema, das von Beginn an mitgeführt wird, reduziert den Aufwand bei der Abnahme erheblich und verhindert, dass einzelne Schotts nachträglich nicht mehr auffindbar oder nachweisbar sind.
Fehlerhafte Brandschutzabschottungen führen nicht nur zu Sicherheitsrisiken, sondern auch zu erheblichen Haftungsproblemen für Planer und Ausführende. Die Verantwortung für die korrekte Dokumentation liegt beim einbauenden Unternehmen, nicht beim Bauherrn. Wer diese Verantwortung unterschätzt, setzt sich erheblichen zivilrechtlichen und strafrechtlichen Risiken aus.
Brandschutz in der Elektrotechnik erfordert normkonforme Materialwahl, geprüfte Abschottungssysteme und lückenlose Dokumentation, um Haftungsrisiken und Abnahmeverweigerungen zu vermeiden.
| Punkt | Details |
|---|---|
| Normgrundlage 2026 | DIN VDE 0100-420, MLAR und EU-Bauproduktenverordnung Nr. 305/2011 bilden das verbindliche Regelwerk. |
| Kabelklassen beachten | Ab 2026 gilt Eca als Mindestklasse; in Schächten und Bündelungen ist Cca oder höher erforderlich. |
| Geprüfte Abschottungen einsetzen | Nur nach DIN 4102 oder DIN EN 1366-3 geprüfte Systeme mit Zulassung sind zulässig. |
| Dokumentation vor Abnahme | Der Schott-Pass mit Foto, Maßangaben und Monteurnachweis ist Voraussetzung für die Abnahme. |
| Bestand gesondert planen | Im Bestand müssen Bauteilklassen zuerst geklärt werden, bevor normkonforme Abschottungen eingebaut werden können. |
Brandschutz in der Praxis: Was ich in Jahren der Elektroplanung gelernt habe
In der täglichen Arbeit mit Bauherren, Generalunternehmern und ausführenden Betrieben begegnet mir ein Muster immer wieder: Brandschutz wird als Abschlussthema behandelt, nicht als Planungsthema. Das ist der teuerste Fehler, den ein Projekt machen kann.
Die häufigste Fehlerquelle ist nicht die falsche Kabelklasse, sondern der fehlende Schott. Ich habe Projekte erlebt, bei denen technisch sauber installierte Anlagen kurz vor der Abnahme gestoppt wurden, weil Dutzende von Leitungsdurchführungen ohne geprüfte Abschottung ausgeführt worden waren. Die Nacharbeit kostete mehr Zeit und Geld als eine ordentliche Planung von Anfang an gekostet hätte.
Ein weiteres unterschätztes Problem ist der Bauschaum. Handwerker greifen gern zu handelsüblichem Montageschaum, weil er schnell und einfach anzuwenden ist. Dieser Schaum ist jedoch kein Brandschutzprodukt und erfüllt keine Feuerwiderstandsklasse. Eine Wand, die mit Montageschaum abgedichtet ist, hat im Brandfall keine Schutzwirkung mehr. Ich empfehle jedem Planer, diesen Punkt explizit in die Leistungsbeschreibung aufzunehmen und auf der Baustelle zu kontrollieren.
Was wirklich funktioniert, ist die Kombination aus frühzeitiger Koordination, standardisierten Dokumentationsprozessen und geschultem Personal. Schulungen wie die von Hilti Professional für Brandschutzabschottungen sind keine Kür, sondern Pflicht für jeden Monteur, der Schotts einbaut. Nur wer das System kennt, kann es korrekt einbauen und dokumentieren. Wer diese drei Elemente konsequent umsetzt, hat bei der Abnahme keine Überraschungen zu erwarten.
— Alexander Blau
Brandschutzplanung professionell umsetzen mit IET-Berlin
IET-Berlin plant und koordiniert Elektrotechnikprojekte mit vollständiger Integration aller Brandschutzanforderungen nach DIN VDE 0100, MLAR und EU-Bauproduktenverordnung. Ob Neubau, Umbau oder Sanierung: Das Team von IET-Berlin begleitet Bauherren, Architekten und Generalunternehmer von der ersten Leistungsphase bis zur Abnahme. Brandschutzkonzepte werden nicht nachgelagert ergänzt, sondern von Beginn an in die Elektrotechnikplanung integriert. Sprechen Sie IET-Berlin an, wenn Sie sicherstellen möchten, dass Ihre Anlage normkonform geplant, ausgeführt und dokumentiert wird.
FAQ
Was ist Brandschutz in der Elektrotechnik genau?
Brandschutz in der Elektrotechnik bezeichnet alle technischen, baulichen und organisatorischen Maßnahmen, die verhindern, dass elektrische Anlagen einen Brand auslösen oder seine Ausbreitung begünstigen. Er umfasst Kabelklassen, Fehlerlichtbogenschutz, Abschottungen und Dokumentation.
Welche Normen gelten für den Brandschutz in elektrischen Anlagen?
Die zentralen Regelwerke sind DIN VDE 0100-420, die MLAR, die EU-Bauproduktenverordnung Nr. 305/2011 sowie die jeweiligen Landesbauordnungen. Für Abschottungsprodukte gelten zusätzlich DIN 4102 und DIN EN 1366-3 als Prüfnormen.
Wann sind AFDDs in der Elektroinstallation vorgeschrieben?
AFDDs sind nach DIN VDE 0100-420 in Bereichen mit erhöhtem Brandrisiko einzuplanen, darunter Schlafräume, Gebäude mit brennbaren Baustoffen und Holzbauten. Die Entscheidung muss auf einer dokumentierten Risikoabwägung basieren.
Was enthält ein Schott-Pass und warum ist er notwendig?
Ein Schott-Pass dokumentiert jede Brandabschottung mit Foto, Maßangaben, Systembezeichnung, Feuerwiderstandsklasse, Ausführungsdatum und Monteurname. Er ist bei der Bauabnahme, für Versicherungen und im Schadensfall als Nachweis zwingend erforderlich.
Wie unterscheidet sich Brandschutz im Neubau vom Bestand?
Im Neubau sind Bauteilklassen bekannt und Brandschutz lässt sich von Beginn an integrieren. Im Bestand müssen Feuerwiderstandsklassen vorhandener Bauteile zuerst ermittelt und dokumentiert werden, bevor normkonforme Abschottungen eingebaut werden können.
