Für die Praxis heißt das konkret:
- Verlangen Sie in jeder Ausschreibung „DALI‑2 zertifizierte Komponenten mit DiiA‑Logo“
- Planen Sie Commissioning als eigenen Leistungsschritt, nicht als Nebensache des Elektrikers
- Prüfen Sie bei Bestandsanlagen, ob eine Mischinstallation mit klassischem DALI wirklich sinnvoll ist
DALI‑2‑Beleuchtung funktioniert nur dann zuverlässig, wenn DiiA‑zertifizierte Komponenten, normgerechte Verkabelung nach IEC 62386 und ein dokumentiertes Commissioning zusammenkommen.
| Thema | Details |
|---|---|
| Zertifizierung fordern | DiiA‑Logo bei jeder Bestellung verlangen, nicht nur „DALI‑fähig“ akzeptieren. |
| Verkabelung planen | Querschnitt und Leitungslänge früh dimensionieren, etwa 300 Meter bei 1,5 mm². |
| Commissioning dokumentieren | Abnahmeprotokoll mit allen Kurzadressen, Gruppen und Szenen erstellen. |
| Wirtschaftlichkeit realistisch rechnen | Einsparungen von 30 bis 50 % einplanen, Amortisation über mehrere Jahre ansetzen. |
| Frühzeitig integrieren | DALI‑2 bereits in der Entwurfsplanung mit KNX oder BACnet abstimmen. |
Was ist DALI‑2‑Beleuchtung und wie unterscheidet sie sich von klassischem DALI?
DALI‑2 basiert auf der internationalen Normenreihe IEC 62386, die Systemkomponenten, Betriebsgeräte und Eingabegeräte für digital adressierbare Beleuchtung definiert. Der entscheidende Unterschied zum klassischen DALI liegt nicht in der Verkabelung, sondern im Zertifizierungsumfang: Während beim alten DALI nur Betriebsgeräte offiziell geprüft wurden, deckt DALI‑2 nun auch Eingabegeräte wie Sensoren und Taster ab. Genau das schließt die größte Interoperabilitätslücke der Vorgängergeneration.
Die DALI‑Allianz betont ausdrücklich, dass DALI‑2 kein reines Update ist, sondern ein eigenständiges Zertifizierungsprogramm mit dem DiiA‑Prüfsiegel. Planer sollten deshalb nie nur „DALI‑fähig“ akzeptieren, sondern explizit das zertifizierte Logo verlangen.
Relevante Normteile für die Praxisprüfung:
- Part 101: allgemeine Systemanforderungen
- Part 102: Anforderungen an Betriebsgeräte
- Part 103: Anforderungen an Eingabegeräte
Wichtig für Bestandsprojekte: Abwärtskompatibilität bedeutet nicht Funktionsgleichheit. Alte DALI‑1‑Geräte lassen sich zwar oft weiterbetreiben, doch Statusrückmeldungen, feinere Dimmkurven oder Tunable‑White‑Funktionen fehlen ihnen häufig komplett.
Welche Komponenten prägen ein DALI‑2‑Lichtsystem?
Ein funktionierendes DALI‑2‑System besteht aus drei Geräteklassen, die jeweils eigene Prüfpunkte mitbringen.
Betriebsgeräte (Treiber) unterscheiden sich nach sogenannten DT‑Typen (Device Type). DT8 etwa steht für Tunable White und ermöglicht steuerbare Farbtemperaturen, was bei Büro‑ und Bildungsbauten zunehmend gefordert wird. Der Treiber bestimmt außerdem das Dimmverhalten: logarithmische Kurven wirken für das menschliche Auge gleichmäßiger als lineare.
Eingabegeräte waren beim klassischen DALI die Schwachstelle, da Hersteller sie kaum standardisiert hatten. DALI‑2 ändert das grundlegend:
- Präsenz‑ und Bewegungsmelder mit einheitlichem Protokoll
- Helligkeitssensoren für Konstantlichtregelung
- Taster und Bediengeräte mit definierten Rückmeldesignalen
Controller und Gateways übernehmen die zentrale Logik: Szenensteuerung, Zeitprogramme, Statusüberwachung und die Anbindung an übergeordnete Gebäudetechnik. Gerade hier zeigt sich, ob ein Hersteller wirklich interoperabel denkt oder nur sein eigenes Ökosystem im Blick hat.
Wie sollte die Verkabelung bei DALI‑2 geplant werden?
Die Busleitung bei DALI‑2 ist zweiadrig und verpolungssicher aufgebaut, was Installationsfehler gegenüber klassischen Steuerleitungen deutlich reduziert. Trotzdem gelten feste physikalische Grenzen, die Planer von Anfang an einkalkulieren müssen.
- Querschnitt wählen: Bei 1,5 mm² sind Leitungslängen von bis zu eine praktische Länge von mehreren hundert Metern realistisch, bevor Spannungsabfälle die Kommunikation stören.
- DALI‑Netzteil dimensionieren: Jede Linie benötigt eine eigene DALI‑PSU mit ausreichender Reserve. Die Busspannung liegt bei 16 V DC, und pro Linie lassen sich bis zu eine Zahl von Kurzadressen vergeben.
- Topologie festlegen: Stern, Baum oder Linie sind erlaubt. Geschlossene Ringe hingegen führen zu Signalreflexionen und sind unbedingt zu vermeiden.
- Trennung zur 230‑V‑Ebene prüfen: Eine gemeinsame Verlegung mit Netzspannung ist zulässig, doch bei langen Parallelführungen lohnt sich getrennte Verlegung, um Störeinkopplungen zu vermeiden.
Mit bis zu 254 Dimmstufen plus einem definierten „Aus“-Zustand bietet DALI‑2 eine Feinheit, die klassische 1‑10‑V‑Steuerungen nie erreicht haben.
Wie läuft die Inbetriebnahme eines DALI‑2‑Systems ab?
Nach der Verkabelung beginnt die eigentliche Planungsarbeit: die logische Struktur aus Adressen, Gruppen und Szenen. Jede Linie unterstützt bis zu eine Zahl von Kurzadressen (0 bis 63), dazu kommen bis zu eine Anzahl von Gruppen und Szenen pro Gerät. Für einen typischen Büroraum bietet sich etwa eine Gruppierung nach Fensterachse an, kombiniert mit Szenen für „Präsentation“, „Arbeiten“ und „Reinigung“.
Der Commissioning‑Ablauf folgt in der Praxis meist diesen Schritten:
- Auto‑Discovery: Der Controller erkennt alle angeschlossenen Geräte automatisch.
- Kurzadresszuweisung: Jedes Gerät erhält eine eindeutige Adresse, Duplikate werden aufgelöst.
- Gruppenzuweisung: Geräte werden logischen Steuerkreisen zugeordnet.
- Szenenprogrammierung: Lichtstimmungen werden hinterlegt und getestet.
- Funktionstest: Jeder Sensor, Taster und Treiber wird einzeln geprüft.
- Abnahmeprotokoll: Die Ergebnisse werden schriftlich dokumentiert und dem Bauherrn übergeben.
Profi‑Tipp: Dokumentieren Sie jede Kurzadresse sofort im Bauablauf, nicht erst am Ende des Projekts. Nachträgliches Zuordnen bei 200 Leuchten ohne Beschriftung kostet mehr Zeit als die gesamte Erstinstallation.
Häufigste Fallstricke sind Mischinstallationen mit älteren DALI‑1‑Geräten, fehlende Zertifizierungsnachweise beim Wareneingang und unvollständige Abnahmeprotokolle, die spätere Garantieansprüche erschweren.
Wie viel Energie und Kosten spart eine DALI‑2‑Lichtsteuerung?
Präsenz‑ und Konstantlichtregelung über DALI‑2 senken den Energieverbrauch in Gewerbeprojekten häufig um signifikante Mengen gegenüber konventionellen, ungesteuerten Installationen. Diese Bandbreite hängt stark von Nutzungsprofil und Tageslichtanteil ab, Ein reiner Serverraum spart naturgemäß weniger als ein tageslichtdurchflutetes Großraumbüro.
Auf der Kostenseite stehen mehrere Bausteine:
- Aufpreis für DALI‑2‑fähige Betriebsgeräte gegenüber einfachen 1‑10‑V‑Treibern
- Gateway und Controller für die zentrale Steuerung
- Sensorik für Präsenz‑ und Helligkeitserfassung
- Planungs‑ und Commissioning‑Aufwand, der bei Vergabe oft unterschätzt wird
Die Amortisation variiert je nach Betriebsstunden und Energiepreisen und liegt in der Praxis häufig erst nach mehreren Jahren, nicht nach wenigen Monaten. Wer diese Rechnung realistisch gegenüber Auftraggebern kommuniziert, vermeidet spätere Enttäuschung über zu optimistische Amortisationsversprechen.
Worauf sollten Beschaffung und Ausschreibung bei DALI‑2 achten?
Wer DALI‑2 beschafft, sollte das DiiA‑Logo als hartes Ausschlusskriterium behandeln, nicht als nettes Extra. Die DALI‑Allianz dokumentiert den Zertifizierungsstatus aller geprüften Produkte öffentlich, ein Blick in diese Liste gehört zur Standardprüfung vor jeder Bestellung.
Eine belastbare Prüfliste für die Ausschreibung enthält:
- Unterstützte DT‑Typen (insbesondere DT8 für Tunable White)
- Vollständige Statusmeldungen (Lampenausfall, Betriebsstunden, Energiedaten)
- D4i‑Funktionen bei Anwendungen mit Datenerfassung
- Firmware‑Update‑Politik des Herstellers, schriftlich zugesichert
- Vollständige Inbetriebnahme‑Dokumentation als Abgabeleistung
Ein möglicher Ausschreibungstext lautet sinngemäß: „Gefordert werden DALI‑2 (DiiA‑zertifizierte) Komponenten mit Unterstützung der DT‑Typen 6 und 8, vollständiger Statusrückmeldung sowie dokumentierter Firmware‑Update‑Politik und Inbetriebnahmeprotokoll.“ Diese Formulierung lässt Anbietern wenig Interpretationsspielraum.
| Prüfpunkt | Warum wichtig |
|---|---|
| DiiA‑Logo vorhanden | Einziger verlässlicher Nachweis echter DALI‑2‑Konformität |
| DT‑Typ dokumentiert | Bestimmt Funktionsumfang wie Tunable White |
| Abnahmeprotokoll gefordert | Sichert Nachvollziehbarkeit bei Gewährleistungsfällen |
Warum lohnt sich frühe Planungsbeteiligung bei DALI‑2‑Projekten?
Aus der Projektpraxis von IET‑Berlin zeigt sich immer wieder derselbe Effekt: Je früher die elektrotechnische Planung eingebunden wird, desto seltener entstehen Reibungsverluste zwischen Lichtplanung, Elektroinstallation und Gebäudeautomation. Wer DALI‑2 erst nach Fertigstellung der Rohinstallation spezifiziert, zahlt oft doppelt, für nachträgliche Verkabelung und für verlorene Zeit im Bauablauf.
Konkrete Empfehlungen aus der Zusammenarbeit mit Bauherren und Architekten, wie sie in zahlreichen Referenzprojekten gezeigt werden,:
- DALI‑2‑Spezifikation bereits in der Entwurfsplanung festschreiben, nicht erst in der Ausführungsplanung
- Dokumentation von Anfang an mit Elektriker und Lichtplaner abstimmen, um Formatbrüche zu vermeiden
- Abnahmechecklisten vor Baubeginn festlegen, damit die Übergabe nicht zur Nachverhandlung wird
Profi‑Tipp: Binden Sie IET‑Berlin idealerweise schon in der Vorplanung ein, dann lässt sich die DALI‑2‑Topologie parallel zur Grundrissplanung entwickeln, statt sie nachträglich in bestehende Kabeltrassen zu zwängen.

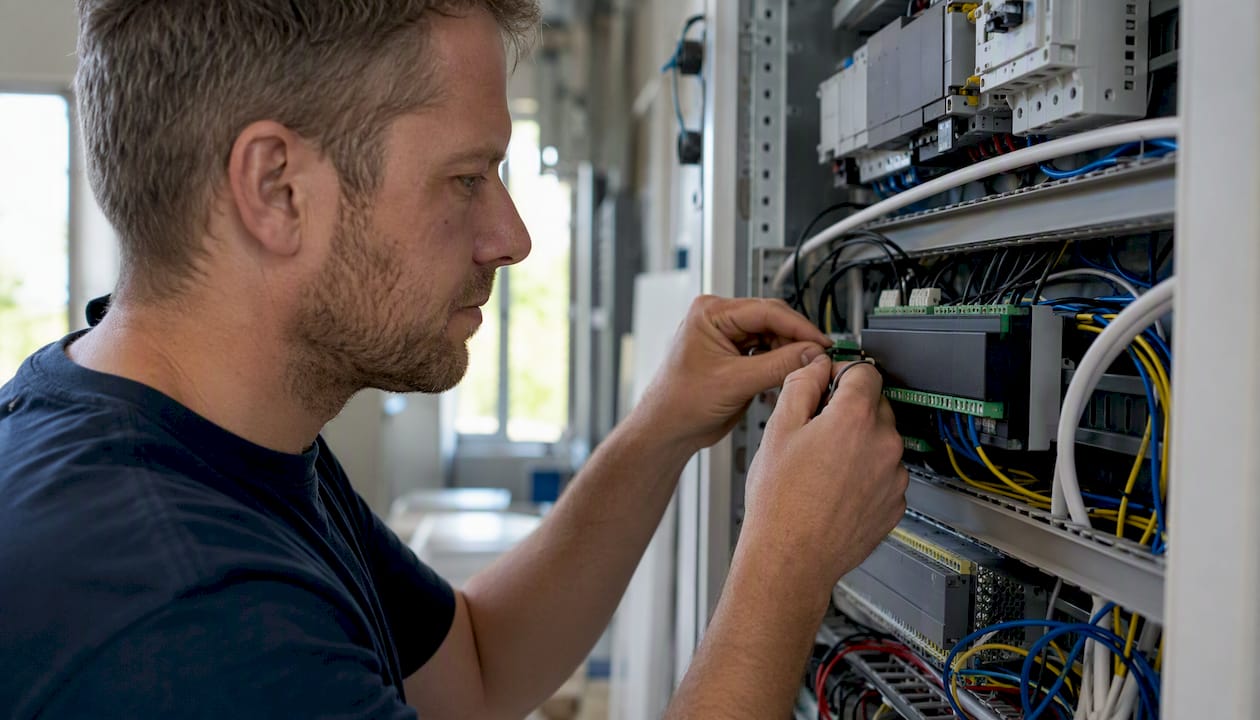

Wie lässt sich DALI-2 mit KNX oder BACnet verbinden?
DALI‑2 regelt die Lichtsteuerung auf Feldebene sehr gut, ersetzt aber keine übergeordnete Gebäudeautomation. In der Praxis läuft die Integration über ein Gateway, das zwischen der DALI‑Linie und dem Gebäudebus vermittelt. Bei KNX übernimmt ein DALI‑Gateway die Übersetzung zwischen KNX‑Telegrammen und DALI‑Kommandos, sodass Lichtszenen, Präsenzmelder und Jalousiesteuerung aus einer zentralen Visualisierung heraus bedient werden können.
Bei größeren Gewerbeimmobilien kommt häufig BACnet zum Einsatz, insbesondere wenn Lüftung, Heizung und Beleuchtung gemeinsam über ein Gebäudeleitsystem gesteuert werden sollen. Auch hier übernimmt ein Gateway die Protokollübersetzung, wobei die DALI‑2‑Linie ihre eigene Logik für Gruppen und Szenen behält und dem übergeordneten System nur aggregierte Zustände und Befehle meldet.
Der entscheidende Planungspunkt liegt in der Schnittstellendefinition: Wer legt fest, welche Szenen von KNX aus auslösbar sind, und wie werden Statusmeldungen wie Lampenausfall an das Gebäudeleitsystem weitergegeben? Wird das nicht früh geklärt, entstehen doppelte Logikebenen, bei denen sowohl der DALI‑Controller als auch das übergeordnete System versuchen, dieselbe Szene zu steuern. Mehr zur technischen Kette solcher Systeme, etwa im Zusammenspiel mit Smart Meter Gateways und Steuerboxen, zeigt, wie viele Ebenen in modernen Gebäuden koordiniert werden müssen.

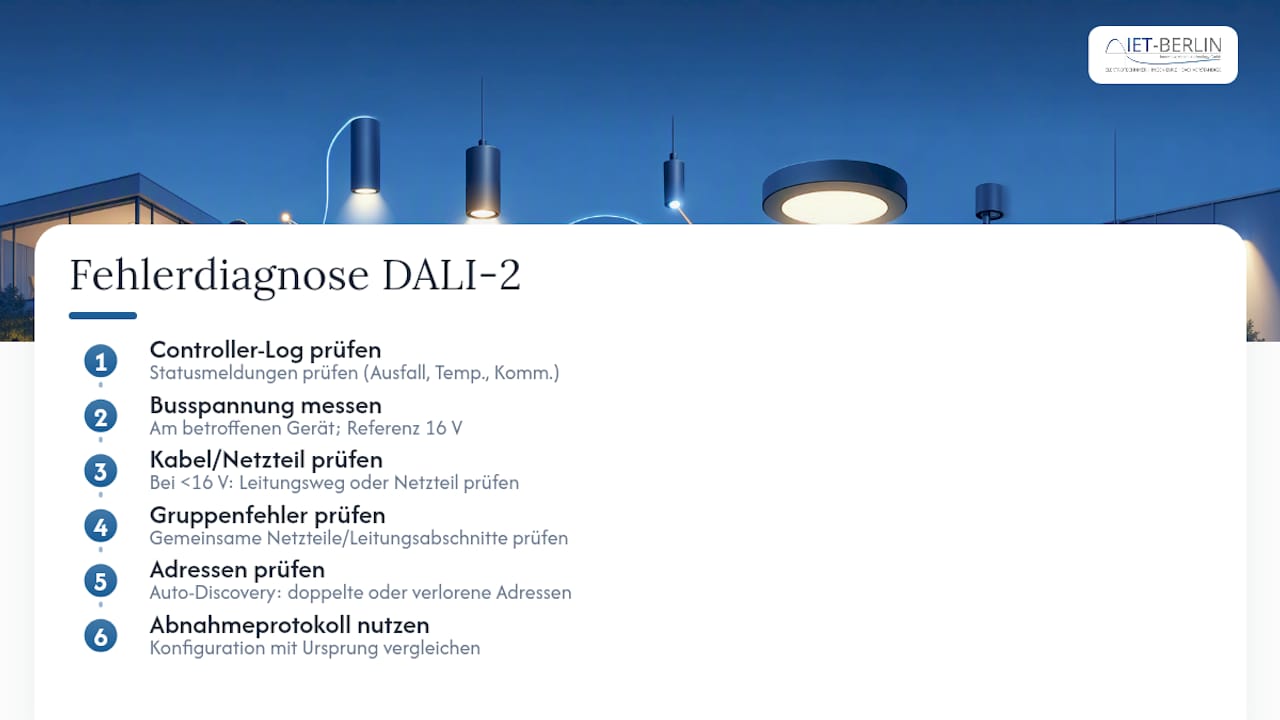

Wie diagnostiziert man Fehler in DALI-2-Anlagen?
Die meisten Störungen bei DALI‑2‑Beleuchtung lassen sich auf drei Ursachen zurückführen: fehlerhafte Verkabelung, überlastete Buslinien oder Adresskonflikte nach nachträglichen Änderungen. Ein Leuchtmittel, das nicht mehr reagiert, deutet nicht automatisch auf einen defekten Treiber hin, oft liegt die Ursache in einer verlorenen Kurzadresse nach einem Firmware‑Update oder einem Stromausfall.
Ein systematisches Vorgehen beginnt immer mit dem Controller‑Log, das Statusmeldungen wie Lampenausfall, Übertemperatur oder Kommunikationsfehler protokolliert. Zeigt der Log keine Auffälligkeiten, folgt die Messung der Busspannung direkt am betroffenen Gerät. Liegt sie deutlich unter den erwarteten 16 V DC, deutet das auf einen zu langen Leitungsweg oder ein unterdimensioniertes Netzteil hin.
Bei Gruppen, die komplett ausfallen, lohnt sich zuerst der Blick auf gemeinsame Netzteile oder Linienabschnitte, denn ein einzelner überlasteter Bus kann mehrere Räume gleichzeitig betreffen. Softwareseitig hilft die Auto‑Discovery‑Funktion vieler Controller, verlorene oder doppelt vergebene Adressen sichtbar zu machen.
Profi‑Tipp: Bewahren Sie das ursprüngliche Abnahmeprotokoll aus der Inbetriebnahme auf. Bei jeder Störungssuche lässt sich damit sofort prüfen, ob eine Adresse oder Gruppenzuordnung vom Ursprungszustand abweicht, statt bei null anzufangen.
Welche Entwicklungen prägen die Zukunft von DALI-2?
Die Normenreihe IEC 62386 wird kontinuierlich weiterentwickelt. Neue Ausgaben der Teile 101, 102 und 103 wurden bereits veröffentlicht, was zeigt, dass Zertifizierungsanforderungen kein statisches System sind, sondern sich iterativ an neue Anwendungsfälle anpassen. Produkte, die heute zertifiziert werden, müssen den jeweils aktuellen „Allowed Parts“ entsprechen, sonst verweigert die DALI‑Allianz das Prüfsiegel.
Ein Trend mit wachsender Praxisrelevanz ist D4i, eine Erweiterung speziell für Straßen‑ und Außenbeleuchtung, die Energiedaten, Betriebsstunden und Diagnoseinformationen direkt über die DALI‑Linie zugänglich macht. Für Kommunen und größere Gewerbeprojekte wird das zunehmend zum Standardkriterium bei Ausschreibungen.
Auch die Verbindung von DALI‑2 mit Tunable‑White‑Anwendungen (DT8) gewinnt an Bedeutung, insbesondere in Bildungsbauten und Büroflächen, wo biologisch wirksame Beleuchtung nach circadianem Rhythmus zunehmend gefordert wird. Gleichzeitig wächst der Druck, Lichtdaten mit anderen Gebäudesystemen zu verknüpfen, etwa für Energiemonitoring oder Nutzungsanalysen. Wer heute plant, sollte deshalb nicht nur die aktuelle Norm erfüllen, sondern auch prüfen, ob Gateway und Controller für kommende Erweiterungen offen bleiben.
Normen, DALI‑Allianz und Praxisquellen
- IEC 62386 bei der DALI Alliance
- Vorteile moderner Beleuchtungstechnik
- Kontakt zu IET‑Berlin
Warum DALI‑2 mehr Sorgfalt verlangt als sein Ruf vermuten lässt
Der größte Irrtum bei DALI‑2 ist die Annahme, die Zertifizierung allein löse alle Kompatibilitätsprobleme. Das stimmt nur teilweise. DiiA garantiert, dass ein Gerät die Norm korrekt umsetzt, sie garantiert nicht, dass zwei zertifizierte Produkte im konkreten Projekt reibungslos zusammenspielen, sobald Mischinstallationen, ältere Bestandsgeräte oder unterschiedliche DT‑Typen ins Spiel kommen.
Viel unterschätzt wird außerdem der Dokumentationsaufwand. Planer kalkulieren oft die Hardware sauber durch, vernachlässigen aber die Zeit für Commissioning und Abnahmeprotokoll, genau die Phase, in der später auftretende Garantiefragen entschieden werden. Wer hier spart, zahlt beim ersten Störungsfall doppelt.
Meine klare Priorität für Elektroplaner: Zertifizierung zuerst prüfen, Verkabelung nach Norm dimensionieren, und Commissioning als eigene Leistungsphase budgetieren, nicht als kostenlose Zugabe des Installationsbetriebs. Wer diese drei Punkte konsequent umsetzt, bekommt aus DALI‑2 tatsächlich das, was die Norm verspricht.
Quellen
- DALI‑Steuerung: Verkabelung, DALI‑2, Kosten und Vergleich mit KNX | LichtRechner.de
FAQ
Was ist der Unterschied zwischen DALI und DALI‑2?
DALI‑2 erweitert die Zertifizierung auf Eingabegeräte wie Sensoren und Taster, während beim klassischen DALI nur Betriebsgeräte offiziell geprüft wurden. Dadurch steigt die Interoperabilität zwischen Herstellern deutlich.
Was bedeutet Dimmung bei DALI‑2?
DALI‑2 unterstützt bis zu 254 Dimmstufen plus einen definierten Aus‑Zustand, gesteuert über logarithmische oder lineare Kurven je nach Treiber. Tunable‑White‑Treiber vom Typ DT8 ermöglichen zusätzlich steuerbare Farbtemperaturen.
Wie verkabelt man DALI‑Beleuchtung?
Die Busleitung ist zweiadrig und verpolungssicher, empfohlen wird meist ein Querschnitt von 1,5 mm² mit einer maximalen Leitungslänge von eine praktische Länge von mehreren hundert Metern pro Linie. Geschlossene Ringtopologien sind zu vermeiden, Stern‑ und Baumstrukturen sind zulässig.
Sind DALI und DALI‑2 kompatibel?
DALI‑2‑Geräte sind grundsätzlich abwärtskompatibel zu klassischen DALI‑Installationen, doch Mischinstallationen zeigen häufig unterschiedliche Dimmkurven und eingeschränkte Statusrückmeldungen. Für den vollen Funktionsumfang ist eine durchgängige DALI‑2‑Kette notwendig.
Wann lohnt sich eine DALI‑2‑Investition?
Bei Neubauten und Kernsanierungen mit hohen Betriebsstunden amortisiert sich die Investition durch Einsparungen von 30 bis 50 % gegenüber konventioneller Steuerung. Die genaue Amortisationsdauer hängt stark von Energiepreisen und Nutzungsprofil ab und erstreckt sich häufig über mehrere Jahre.
