Niederspannungshauptverteilung: Funktion, Aufbau und Normen

Die Niederspannungshauptverteilung, kurz NSHV, ist die erste Verteilungsebene nach dem Transformator und übernimmt die sichere Verteilung elektrischer Energie an alle nachgelagerten Stromkreise. Sie verbindet Mittelspannung mit Unterverteilungen und Endverbrauchern bei Betriebsspannungen bis 1000 V AC beziehungsweise 1500 V DC. Wer eine NSHV plant, baut oder betreibt, trägt Verantwortung für die Betriebssicherheit des gesamten Gebäudes oder der Anlage. Die maßgeblichen Normen sind EN 61439 und DIN VDE 0100. Fehler in der Planung oder bei der Inbetriebnahme haben direkte rechtliche und versicherungstechnische Folgen.

Was ist eine Niederspannungshauptverteilung und welche Normen gelten?

Die NSHV ist als zentraler Verteiler im Niederspannungsbereich definiert. Ihre Kernaufgaben sind Energieverteilung, Kurzschlussschutz, Überlastschutz und selektive Abschaltung einzelner Anlagenbereiche. Ohne eine normgerecht ausgelegte NSHV lässt sich kein sicherer Betrieb von Industrie- oder Gewerbeanlagen gewährleisten.

Seit 2014 gilt für Planung und Bau die harmonisierte Norm EN 61439, die die ältere EN 60439 vollständig abgelöst hat. Sie schreibt verbindlich einen Bauartnachweis sowie eine Stückprüfung jeder Schaltgerätekombination vor. Die früheren Begriffe TTA und PTTA sind damit entfallen. Heute wird der gesamte Schaltschrank geprüft, nicht nur einzelne Bauteile.

Parallel dazu regelt DIN VDE 0100 die Errichtung, die Schutzmaßnahmen und die Prüfung von Niederspannungsanlagen bis 1000 V. VDE 0100 und IEC 60364 definieren Erdungssysteme wie TN-S, TT und IT sowie die Anforderungen an kalibrierte Prüfgeräte bei der Messung. Wer diese Normen nicht kennt, riskiert Nachbesserungen, Bauverzögerungen und im Schadensfall eine persönliche Haftung.

Für die Planung gelten folgende Kernanforderungen:

• Bauartnachweis nach EN 61439: Nachweis der Kurzschlussfestigkeit und thermischen Belastbarkeit der gesamten Baugruppe, nicht nur einzelner Geräte.
• Routineprüfung (Stückprüfung): Jede gefertigte NSHV muss vor Inbetriebnahme einzeln geprüft werden.
• Schutzkonzept und Selektivitätsnachweis: Fehler bei Selektivität und Schleifenimpedanz sind häufige Ursachen für Inbetriebnahmeprobleme.
• Erdungssystem: Das gewählte System (TN-S, TT oder IT) muss bereits in der Planungsphase festgelegt werden.
• Dokumentation: Alle Prüfergebnisse sind schriftlich festzuhalten und von einer Fachkraft zu unterzeichnen.

Profi-Tipp: Legen Sie das Erdungssystem und das Schutzkonzept bereits im Leistungsverzeichnis fest. Nachträgliche Änderungen an diesen Grundparametern verursachen erheblichen Mehraufwand und können den gesamten Bauartnachweis entwerten.

Wie ist eine NSHV technisch aufgebaut?

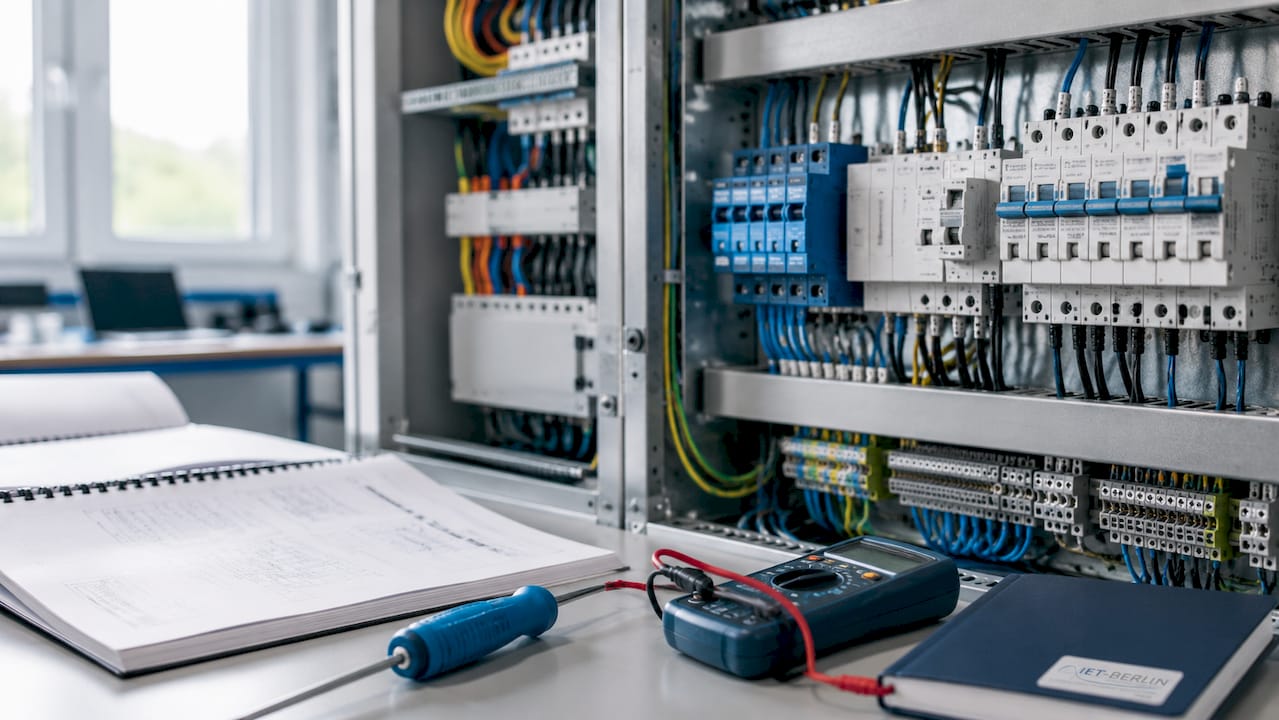

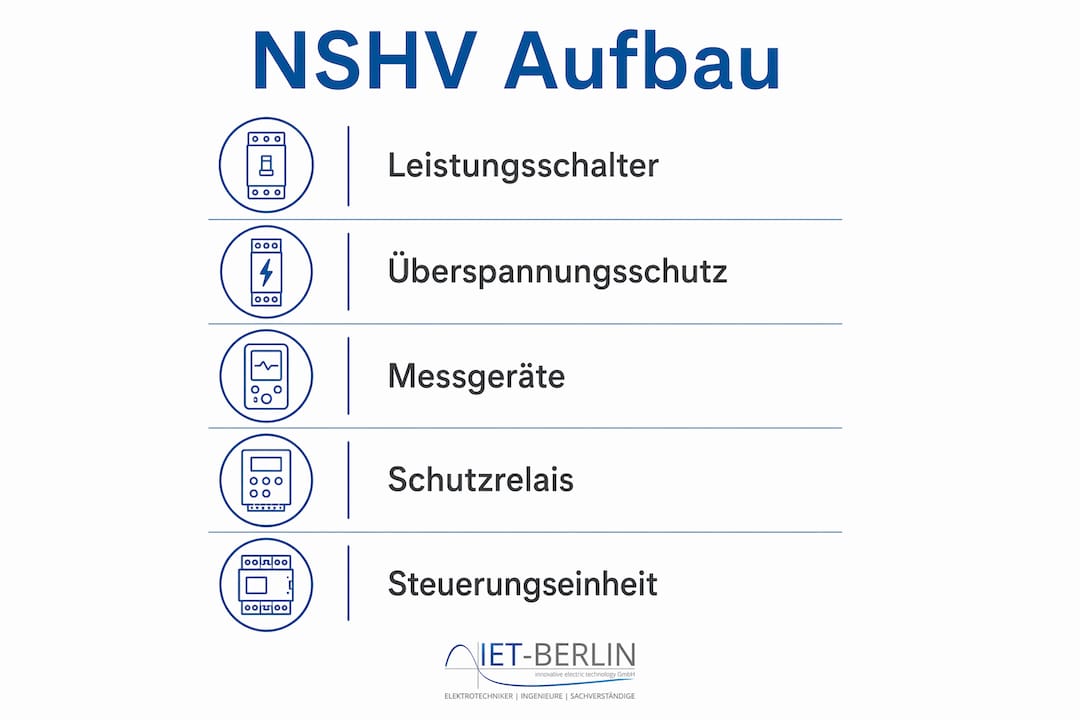

Eine NSHV besteht aus mehreren funktionalen Baugruppen, die zusammen Schutz, Verteilung und Steuerung übernehmen. Jede Baugruppe hat eine klar definierte Aufgabe. Die Qualität der Gesamtanlage hängt davon ab, wie gut diese Gruppen aufeinander abgestimmt sind.

Überspannungsschutzgeräte verdienen besondere Aufmerksamkeit. SPDs müssen nach IEC 61643-11 normgerecht integriert, kurz verdrahtet und korrekt dimensioniert sein. Ein falsch dimensioniertes SPD schützt nicht, kann aber dennoch den Betrieb beeinträchtigen.

Die strukturierte Trennung von Funktionszonen ist ein weiterer wesentlicher Aspekt. Klare Strukturen unterstützen selektive Abschaltung und sichere Zugriffsbereiche für Wartungspersonal. Wer Einspeisung, Messung und Abgänge räumlich trennt, schafft die Voraussetzung dafür, dass Wartungsarbeiten an einem Bereich möglich sind, ohne die gesamte Anlage abzuschalten.

Folgende Punkte sind beim Aufbau besonders zu beachten:

• Leistungsschalter müssen auf die tatsächliche Kurzschlussfestigkeit der Einbaustelle ausgelegt sein.
• RCDs und RCBOs sind nach Stromkreisen zu gruppieren, um unnötige Totalabschaltungen zu vermeiden.
• SPDs gehören möglichst nah an den Einspeisepunkt, mit kurzen Leitungslängen zur Erde.
• Sammelschienen sind für den maximalen Betriebsstrom plus Reservekapazität zu dimensionieren.

Profi-Tipp: Planen Sie von Anfang an Reserveplätze für spätere Erweiterungen ein. Eine NSHV, die bereits bei Inbetriebnahme voll belegt ist, zwingt zu kostspieligen Umbauten, sobald neue Lasten hinzukommen.

Mehr zu den Grundlagen der Niederspannungstechnik finden Sie in einem weiterführenden Leitfaden von IET-Berlin.

Welche Bedeutung hat die NSHV für Betriebssicherheit und Wartung?

Die NSHV ist das Herzstück der Energieversorgung in Industrie und Gewerbe. Sie steuert Lasten, schützt vor Überlast und Kurzschluss und koordiniert alle Stromkreise. Ein Ausfall der NSHV bedeutet in den meisten Fällen einen vollständigen Betriebsstillstand.

Selektive Abschaltung ist dabei der entscheidende Vorteil einer gut geplanten Anlage. Wenn ein Fehler in einem Unterbereich auftritt, schaltet nur der betroffene Abgang ab. Der Rest der Anlage läuft weiter. Das setzt voraus, dass Schutzgeräte korrekt aufeinander abgestimmt sind und der Selektivitätsnachweis vorliegt.

Typische Wartungs- und Prüfaufgaben an einer NSHV umfassen:

1. Sichtprüfung auf mechanische Beschädigungen, Korrosion und Verschmutzung
2. Messung der Isolationswiderstände aller Abgänge
3. Funktionsprüfung der Schutzgeräte (Auslöseprüfung bei RCDs)
4. Überprüfung der Anzugsmomente an Sammelschienen und Klemmen
5. Kontrolle der SPD-Zustandsanzeigen und ggf. Austausch verbrauchter Module
6. Abgleich der Messwerte mit den Planungsdaten

Eine clevere NSHV-Planung berücksichtigt spätere Erweiterungen und intelligente Messtechnik. Das reduziert Gesamtbetriebskosten und Stillstände spürbar, weil Fehler früh erkannt und Lasten gezielt gesteuert werden können.

Die Inbetriebnahmeprüfung nach VDE 0100 Teil 600 ist nicht nur eine formale Pflicht. Das signierte Prüfprotokoll ist das Schlüsseldokument für den Nachweis der Einhaltung von Sicherheitsstandards gegenüber Versicherern und Behörden. Fehlt dieses Dokument, kann im Schadensfall der Versicherungsschutz entfallen.

Zu den Brandschutzmaßnahmen in elektrischen Anlagen gibt IET-Berlin weiterführende Hinweise, die bei der Planung von NSHV in Gebäuden mit erhöhten Brandschutzanforderungen relevant sind.

Was müssen Fachleute bei der Planung einer NSHV beachten?

Die Planung einer NSHV beginnt mit der Lastbestimmung. Wer nur den aktuellen Bedarf berechnet, plant an der Realität vorbei. Erweiterungen durch neue Produktionslinien, Ladeinfrastruktur oder Photovoltaikanlagen müssen von Anfang an berücksichtigt werden.

Das Schutzkonzept ist der zweite kritische Punkt. Ein fehlendes Schutzkonzept zur Selektivität und Schleifenimpedanz ist eine häufige Ursache langfristiger Schäden und Stillstände. Wer diesen Nachweis nicht erbringt, riskiert nicht nur Betriebsunterbrechungen, sondern auch rechtliche Konsequenzen bei Schadensfällen.

Folgende Punkte sind in der Planungsphase verbindlich zu klären:

• Lastbestimmung mit Reserven: Zukünftige Erweiterungen müssen in der Auslegung berücksichtigt sein, mindestens 20 % Reservekapazität sind empfehlenswert.
• Schutzkonzept und Selektivitätsnachweis: Dieser Nachweis muss vor Baubeginn vorliegen und ist Teil der Planungsunterlagen.
• Design Verification nach EN 61439: Bei Eigenkonstruktionen trägt der Hersteller die volle Verantwortung für den Bauartnachweis. Die Unterscheidung zwischen Design Verification und Routine Verification ist entscheidend für Haftung und Projektablauf.
• Prüfprotokoll nach VDE 0100 Teil 600: Das Protokoll muss von einer befähigten Person unterzeichnet sein und alle Messwerte enthalten.
• Vollständige Nachweise vor Inbetriebnahme: Fehlende Dokumente verzögern Abnahmen und können Genehmigungen gefährden.

Profi-Tipp: Beauftragen Sie die Schutzkonzeptberechnung frühzeitig, idealerweise parallel zur Entwurfsplanung. Nachträgliche Korrekturen am Schutzkonzept erfordern oft den Austausch bereits bestellter oder eingebauter Geräte.

Aktuelle Anforderungen zur Planung von Hausanschluss und Steuerung nach VDE-AR-N 4100:2026 hat IET-Berlin gesondert aufbereitet. Wer Neubauten oder Modernisierungen plant, sollte diese Anforderungen kennen, bevor die Ausführungsplanung beginnt.

Die NSHV ist die sicherheitskritische Schaltzentrale jeder Niederspannungsanlage: Nur vollständige Bauartprüfung nach EN 61439, ein dokumentiertes Schutzkonzept und ein unterzeichnetes Prüfprotokoll nach VDE 0100 Teil 600 sichern Betrieb, Haftung und Versicherungsschutz.

Meine Einschätzung zur NSHV-Planung in der Praxis

Ich erlebe es regelmäßig: Projekte scheitern nicht an der Technik, sondern an fehlenden Nachweisen. Ein Bauherr wartet auf die Abnahme, das Prüfprotokoll fehlt oder ist unvollständig, und der Inbetriebnahmetermin verschiebt sich um Wochen. Das ist vermeidbar.

Was mich an der aktuellen Praxis stört, ist die Unterschätzung des Bauartnachweises nach EN 61439. Viele Planer behandeln ihn als Formalität. Tatsächlich ist er der einzige belastbare Nachweis dafür, dass die gesamte Anlage als System kurzschlussfest ist. Einzelne Gerätezertifikate reichen dafür nicht aus.

Für die Zukunft sehe ich zwei Entwicklungen, die die NSHV-Planung grundlegend verändern werden. Erstens die Integration von Messtechnik und Energiemanagementsystemen direkt in die Hauptverteilung, was Lastspitzen sichtbar macht und Kosten senkt. Zweitens der steigende Anschlussbedarf durch Ladeinfrastruktur und Photovoltaik, der Reservekapazitäten zur Pflicht macht, die heute noch als Luxus gelten.

Wer jetzt sauber plant, spart sich in fünf Jahren einen teuren Umbau.

— Alexander Blau

IET-Berlin plant Ihre NSHV normgerecht und zukunftssicher

IET-Berlin begleitet Bauherren, Architekten und Generalunternehmer von der ersten Lastberechnung bis zum unterzeichneten Prüfprotokoll. Das Team kennt die Anforderungen nach EN 61439 und DIN VDE 0100 aus der täglichen Praxis und bringt diese in jedes Projekt ein.

Ob Neubau, Umbau oder Modernisierung: IET-Berlin entwickelt das Schutzkonzept, koordiniert die Ausführung und stellt sicher, dass alle Nachweise vollständig vorliegen, bevor die Anlage in Betrieb geht. Sprechen Sie uns an, wenn Sie eine normkonforme Elektrotechnik-Planung für Ihre NSHV benötigen. Einen strukturierten Überblick über den gesamten Planungsprozess bietet der Leitfaden zur Elektrotechnikplanung von IET-Berlin.

FAQ

Was ist eine Niederspannungshauptverteilung genau?

Eine Niederspannungshauptverteilung ist die erste Verteilungsebene nach dem Transformator und verteilt elektrische Energie bei Spannungen bis 1000 V AC an Unterverteilungen und Endverbraucher. Sie übernimmt Kurzschlussschutz, Überlastschutz und selektive Abschaltung.

Welche Norm gilt für den Bau einer NSHV?

Seit 2014 gilt EN 61439 als harmonisierte Norm für Schaltgerätekombinationen. Sie schreibt Bauartnachweis und Stückprüfung für jede gefertigte Anlage vor.

Was passiert, wenn das Prüfprotokoll nach VDE 0100 fehlt?

Fehlt das signierte Prüfprotokoll nach VDE 0100 Teil 600, kann im Schadensfall der Versicherungsschutz entfallen und Behörden können die Inbetriebnahme verweigern. Das Protokoll ist ein Pflichtdokument.

Warum ist Selektivität bei der NSHV so wichtig?

Selektivität stellt sicher, dass bei einem Fehler nur der betroffene Abgang abschaltet und der Rest der Anlage weiterläuft. Fehlt der Selektivitätsnachweis, drohen Totalausfälle und langfristige Schäden an der Anlage.

Wie viel Reservekapazität sollte eine NSHV haben?

Eine NSHV sollte von Anfang an mit ausreichend Reserveplätzen und Kapazitätsreserven geplant werden, um spätere Erweiterungen durch Ladeinfrastruktur, Photovoltaik oder neue Lasten ohne Umbau aufnehmen zu können.
