Jede Anlage besteht aus einer Mittelspannungsschaltanlage, einem Transformator sowie Schutz- und Messeinrichtungen. Ohne diese Infrastruktur wäre die Stromversorgung von Industriebetrieben, Krankenhäusern oder großen Rechenzentren technisch nicht realisierbar. Normen wie IEC 62271 und IEEE C37 definieren die Anforderungen an Auslegung, Prüfung und Betrieb dieser Anlagen verbindlich.
Was sind Mittelspannungsanlagen und wie sind sie definiert?
Eine Mittelspannungsanlage ist definiert als eine elektrische Anlage, die Energie im Bereich zwischen Hoch- und Niederspannung überträgt, umwandelt und verteilt. Der Begriff „Mittelspannung“ bezeichnet dabei keinen einheitlichen internationalen Standard, sondern einen Spannungsbereich, der je nach Land und Norm variiert. In Deutschland gilt der Bereich von 1 kV bis einschließlich 36 kV als Mittelspannung. Das bedeutet: Wer ein Industriegebäude, ein Krankenhaus oder ein großes Gewerbegebiet mit Strom versorgen will, kommt an einer Mittelspannungsanlage nicht vorbei.
Mittelspannung ist ein effizienter Kompromiss zwischen verlustarmer Übertragung und handhabbarer Technik. Höhere Spannungen transportieren Energie verlustärmer über weite Strecken, sind aber im Betrieb gefährlicher und technisch aufwendiger. Mittelspannungsanlagen lösen dieses Problem: Sie nehmen die Energie auf Mittelspannungsebene entgegen, schalten und schützen sie, und übergeben sie schließlich über Transformatoren an die Niederspannungsebene.
Die Einbindung in das Stromnetz erfolgt als dreiphasiger Drehstrom, häufig in Ringleitungen oder Freileitungen. Ringleitungen haben den Vorteil, dass bei einem Fehler in einem Abschnitt die Versorgung über den anderen Ringweg aufrechterhalten werden kann. Das erhöht die Versorgungssicherheit erheblich.
Wie ist eine Mittelspannungsanlage aufgebaut?

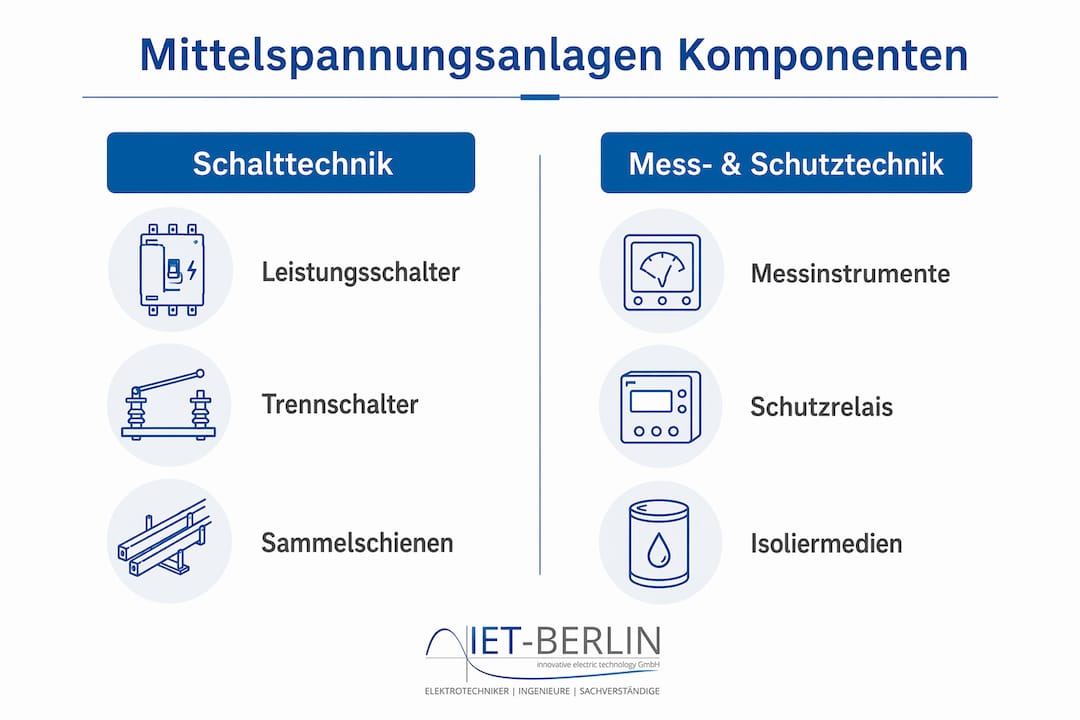

Eine Mittelspannungsanlage besteht aus mehreren klar definierten Komponenten, die zusammen eine sichere Transformation und Verteilung der Energie gewährleisten. Schaltanlage, Transformator sowie Schutz- und Messeinrichtungen bilden das technische Grundgerüst jeder Anlage. Jede Komponente übernimmt eine spezifische Funktion im Gesamtsystem.
Die Mittelspannungsschaltanlage
Die Schaltanlage ist das Herzstück der Anlage. Sie enthält Leistungsschalter, Trennschalter, Sammelschienen und Messeinrichtungen. Ihre Aufgabe ist es, Stromkreise zu schalten, zu schützen und bei Fehlern sicher zu trennen. Moderne vollgekapselte Bauweisen mit räumlich getrennten Sammelschienen verbessern die Wartungssicherheit und den Arbeitsschutz erheblich. Das ist kein Detail, sondern eine sicherheitstechnische Grundanforderung.
Transformatoren und Isoliermedien
Der Transformator wandelt die Mittelspannung auf die Niederspannung von 400 V um, die in Gebäuden und Betrieben genutzt wird. Die Wahl des Isoliermediums in der Schaltanlage beeinflusst Wartungsaufwand, Umweltverträglichkeit und regulatorische Konformität. Gängige Isoliermedien sind:
- SF6-Gas: Sehr gute Lichtbogenlöscheigenschaften, aber als starkes Treibhausgas regulatorisch unter Druck durch die F-Gase-Verordnung
- Vakuum: Wartungsarm, umweltfreundlich, weit verbreitet in modernen Mittelspannungsschaltanlagen
- Feststoffisolierung: Neuere Technologie, kompakt und frei von Gasen, zunehmend bei Kompaktschaltanlagen eingesetzt
- Gasisolierte Schaltanlagen (GIS): Vollständig gekapselt, platzsparend, geeignet für beengte Verhältnisse in Städten oder Gebäuden
Profi-Tipp: Planen Sie bei Neuanlagen den Einsatz von SF6 nur dann, wenn keine technisch gleichwertige Alternative verfügbar ist. Die EU-F-Gase-Verordnung schränkt den Einsatz von SF6 zunehmend ein, und eine spätere Umrüstung ist kostspielig.
Schutz- und Messeinrichtungen
Schutzrelais überwachen kontinuierlich Strom, Spannung und Frequenz. Sie erkennen Überstrom, Erdschluss und Kurzschluss und lösen bei Bedarf den Leistungsschalter aus. Messeinrichtungen erfassen Energiemengen für Abrechnung und Netzüberwachung. Beide Systeme sind für den sicheren Betrieb unverzichtbar.
Welche Rolle spielen Mittelspannungsanlagen bei der Energiewende?
Mittelspannungsanlagen sind das unverzichtbare Bindeglied der Energiewende. Sie verbinden dezentrale Erzeuger mit dem übergeordneten Netz und sichern so die Stabilität moderner Energieversorgung. Ohne leistungsfähige Mittelspannungsinfrastruktur lässt sich die Einspeisung aus Windparks und Solaranlagen technisch nicht beherrschen.
Mittelspannung vernetzt dezentrale Einspeiser wie Windparks und Solaranlagen mit dem übergeordneten Stromnetz. Sie ist damit eine Schlüsseltechnologie für die Netzstabilität und die gelingende Energiewende. Wer Erneuerbare-Energien-Projekte plant, muss die Mittelspannungsebene von Anfang an mitdenken.
Die wichtigsten Einsatzbereiche von Mittelspannungsanlagen im Überblick:
- Umspannwerke: Hier wird Hochspannung auf Mittelspannung transformiert und regional verteilt. Umspannwerke sind die Knotenpunkte des Verteilnetzes.
- Industrie und Gewerbe: Energieintensive Betriebe wie Industrieunternehmen, Krankenhäuser und Rechenzentren benötigen eigene Mittelspannungsanlagen, weil die Niederspannungsebene für ihre Leistungsanforderungen nicht ausreicht.
- Erneuerbare Energien: Windparks und Photovoltaikanlagen ab einer bestimmten Leistungsklasse speisen direkt in das Mittelspannungsnetz ein. Die Anlage übernimmt dabei Schutz- und Messfunktionen für die Netzeinspeisung.
- Stadtnetze und Ortsnetze: In dicht besiedelten Gebieten versorgen Mittelspannungskabel Ortsnetzstationen, die wiederum Wohngebiete mit Niederspannung beliefern.
- Rechenzentren: Der Strombedarf moderner Rechenzentren macht einen Mittelspannungsanschluss wirtschaftlich und technisch notwendig.
Für den intelligenten Netzausbau im Zuge der Energiewende sind Mittelspannungsanlagen keine Randtechnologie. Sie sind die Infrastruktur, auf der die Transformation des Energiesystems aufbaut. Wer Projekte mit erneuerbaren Energien plant, muss die Mittelspannungsebene von Beginn an in die Konzeption einbeziehen.
Wie funktionieren Schutztechnik und Betriebssicherheit?
Leistungsschalter sind das Kernstück der Schutztechnik in Mittelspannungsanlagen. Ihre Schaltgeschwindigkeit von 40 bis 80 Millisekunden schützt die Anlage vor den Folgen von Kurzschluss- und Erdschlussereignissen. Ein Lichtbogen, der länger als diese Zeitspanne brennt, kann Kupferschienen schmelzen und die gesamte Schaltanlage zerstören. Das ist kein theoretisches Risiko, sondern ein reales Schadensszenario, das Planer und Betreiber kennen müssen.
Die Wahl des Löschverfahrens beeinflusst Wartungsaufwand und Betriebssicherheit direkt. Vakuumschalter sind wartungsarm und benötigen kein Löschgas. SF6-Schalter bieten überlegene Lichtbogenlöscheigenschaften, unterliegen aber der F-Gase-Verordnung. Die folgende Tabelle zeigt die wesentlichen Unterschiede:
| Merkmal | Vakuumschalter | SF6-Schalter |
|---|---|---|
| Löschmedium | Vakuum | SF6-Gas |
| Wartungsaufwand | Gering | Mittel bis hoch |
| Umweltverträglichkeit | Hoch | Eingeschränkt (Treibhausgas) |
| Regulatorische Lage | Unkritisch | F-Gase-Verordnung beachten |
| Typische Anwendung | Kompaktanlagen, Neubauten | Ältere Anlagen, GIS |
Die räumliche Trennung der Sammelschienen und die Vollkapselung der Schaltanlage sind zentrale Sicherheitsmerkmale. Sie ermöglichen Wartungsarbeiten an einzelnen Feldern, ohne die gesamte Anlage abschalten zu müssen. Normen wie IEC 62271-200 und IEEE C37 schreiben Prüfverfahren und Mindestanforderungen für diese Bauformen verbindlich vor.
Profi-Tipp: Lassen Sie bei der Planung einer neuen Mittelspannungsanlage immer eine Kurzschlussstrombrechnung nach IEC 60909 durchführen. Die Ergebnisse bestimmen die Bemessung aller Schutzgeräte und sind Grundlage für die Typenauswahl der Leistungsschalter.
Welche Anforderungen gelten bei der Planung von Mittelspannungsanlagen?
Die Planung einer Mittelspannungsanlage beginnt nicht mit der Auswahl der Schaltanlage, sondern mit dem Netzbetreiber. Der Netzanschluss erfordert vertragliche Regelungen und die Einhaltung technischer Anschlussbedingungen bereits in der frühen Planungsphase. Wer diesen Schritt zu spät einleitet, riskiert erhebliche Verzögerungen im Bauprojekt.
Die wichtigsten Planungsschritte in der richtigen Reihenfolge:
- Bedarfsermittlung: Leistungsbedarf und Lastprofil des Objekts bestimmen, ob ein Mittelspannungsanschluss technisch und wirtschaftlich notwendig ist.
- Abstimmung mit dem Netzbetreiber: Frühzeitige Kontaktaufnahme, Beantragung des Netzanschlusses und Abschluss eines Netzanschlussvertrags gemäß den technischen Anschlussbedingungen (TAB).
- Auswahl des Schaltanlagentyps: Entscheidung zwischen Innenraumanlage, GIS oder Kompaktschaltanlage abhängig von Platzverhältnissen, Umgebungsbedingungen und Wartungskonzept.
- Wahl des Isoliermediums: Berücksichtigung der F-Gase-Verordnung und langfristiger Betriebskosten bei der Entscheidung zwischen Vakuum, SF6 oder Feststoffisolierung.
- Integration von Mess- und Überwachungstechnik: Planung der Zählerplätze, Schutzrelais und Fernwirkanbindung gemäß den Vorgaben des Netzbetreibers.
- Genehmigung und Dokumentation: Erstellung der erforderlichen Unterlagen für Baugenehmigung, Netzbetreiber und Betriebsdokumentation.
Die folgende Tabelle gibt einen Überblick über typische Schaltanlagentypen und ihre Einsatzbereiche:
| Schaltanlagentyp | Isoliermedium | Typischer Einsatzbereich |
|---|---|---|
| Innenraumschaltanlage | Luft / Vakuum | Industrie, Gewerbe, Umspannwerke |
| Gasisolierte Schaltanlage (GIS) | SF6 / alternatives Gas | Städtische Netze, beengte Räume |
| Kompaktschaltanlage | Feststoff / Vakuum | Ortsnetzstationen, Neubauten |
| Freiluftschaltanlage | Luft | Umspannwerke, ländliche Netze |
Für Bauherren und Generalunternehmer gilt: Die Netzanschlussplanung muss parallel zur Gebäudeplanung erfolgen, nicht nachgelagert. Verzögerungen beim Netzbetreiber können Bauvorhaben um Monate zurückwerfen. Wer die Netzzugangsmodelle kennt, kann Anschlussprozesse realistisch einplanen und Risiken frühzeitig erkennen.
Mittelspannungsanlagen sind die technische Grundlage jeder leistungsfähigen Energieversorgung in Industrie, Gewerbe und Versorgungsnetzen und erfordern eine normkonforme Planung von Beginn an.
| Thema | Details |
|---|---|
| Definition und Spannungsbereich | Mittelspannungsanlagen arbeiten im Bereich 1 kV bis 36 kV, in Deutschland typisch 10, 20 oder 30 kV. |
| Kernkomponenten | Schaltanlage, Transformator sowie Schutz- und Messeinrichtungen bilden das technische Grundgerüst. |
| Schutztechnik | Leistungsschalter unterbrechen Fehlerströme innerhalb von 40–80 ms und verhindern so schwere Anlagenschäden. |
| Planungsanforderungen | TAB-Vertrag mit dem Netzbetreiber und Kurzschlussstrombrechnung nach IEC 60909 sind Pflicht vor Baubeginn. |
| Energiewende | Mittelspannungsanlagen sind die Einspeisung für Windparks und Solaranlagen und damit zentral für die Netzstabilität. |
Mittelspannungsanlagen aus der Praxis: Was Planer wirklich wissen müssen
Ich beobachte seit Jahren, dass Mittelspannungsanlagen in der frühen Projektplanung systematisch unterschätzt werden. Architekten und Bauherren denken zuerst an Grundrisse und Fassaden. Die Frage, ob das Gebäude einen eigenen Mittelspannungsanschluss braucht, kommt oft zu spät auf den Tisch.
Das ist ein teurer Fehler. Ein Rechenzentrum oder ein großes Produktionsgebäude, das ohne Mittelspannungskonzept geplant wird, muss später Räume für Trafostationen nachrüsten, Kabeltrassen neu verlegen und Genehmigungsverfahren wiederholen. Der Zeitverlust ist erheblich, die Mehrkosten sind vermeidbar.
Was mich bei der aktuellen technologischen Entwicklung wirklich beschäftigt, ist die Frage des Isoliermediums. SF6 ist technisch ausgereift, aber regulatorisch auf dem Rückzug. Feststoffisolierte Schaltanlagen sind noch nicht in allen Leistungsklassen verfügbar. Wer heute eine Anlage für 20 oder 30 Jahre plant, muss diese Entwicklung einkalkulieren. Eine Anlage, die 2026 gebaut wird und 2035 umgerüstet werden muss, war keine gute Investition.
Und dann ist da noch die Digitalisierung. Fernwirkanbindung, Schutzrelais mit Kommunikationsschnittstellen, Energiemanagementsysteme: Das sind keine Zukunftsthemen mehr. Wer eine neue Mittelspannungsanlage ohne diese Funktionen plant, baut an der Realität des Netzbetriebs vorbei. Die smarten Energiesysteme von morgen setzen eine digitalisierte Mittelspannungsinfrastruktur heute voraus.
— Alexander Blau
IET-Berlin plant Mittelspannungsanlagen von Anfang bis Ende
Wer ein Industrie- oder Gewerbeprojekt mit Mittelspannungsanschluss realisiert, braucht einen Planer, der Normen, Netzbetreiberanforderungen und Bautechnik zusammendenkt. IET-Berlin übernimmt die vollständige elektrotechnische Planung: von der Bedarfsermittlung über die Abstimmung mit dem Netzbetreiber bis zur Ausführungsplanung und Bauüberwachung.
Das Team von IET-Berlin kennt die technischen Anschlussbedingungen der regionalen Netzbetreiber in Berlin, Brandenburg und bundesweit. Für Bauherren, Architekten und Generalunternehmer bedeutet das: ein Ansprechpartner für alle Fragen rund um die Elektrotechnik-Planung, von der Mittelspannungsanlage bis zur Niederspannungsverteilung. Sprechen Sie IET-Berlin an, bevor die Grundrissplanung abgeschlossen ist.
FAQ
Was ist eine Mittelspannungsanlage?
Eine Mittelspannungsanlage ist eine elektrische Anlage, die Energie im Spannungsbereich von 1 kV bis 36 kV verteilt und über einen Transformator auf Niederspannung umwandelt. Sie besteht aus Schaltanlage, Transformator sowie Schutz- und Messeinrichtungen.
Welche Spannungen sind in Deutschland typisch für Mittelspannungsnetze?
In Deutschland werden Mittelspannungsnetze überwiegend mit 10 kV, 20 kV oder 30 kV betrieben. Die 20-kV-Ebene ist dabei in städtischen Verteilnetzen am weitesten verbreitet.
Wann braucht ein Gebäude eine eigene Mittelspannungsanlage?
Sobald der Leistungsbedarf eines Gebäudes die Kapazität des Niederspannungsnetzes übersteigt, ist ein eigener Mittelspannungsanschluss erforderlich. Das betrifft typischerweise Industriebetriebe, Krankenhäuser, Rechenzentren und große Gewerbeimmobilien.
Wie schnell schalten Leistungsschalter in Mittelspannungsanlagen?
Leistungsschalter in Mittelspannungsanlagen unterbrechen Fehlerströme innerhalb von 40–80 Millisekunden. Diese Schaltgeschwindigkeit verhindert, dass Lichtbögen Kupferschienen schmelzen oder die gesamte Schaltanlage beschädigen.
Was müssen Planer bei der F-Gase-Verordnung beachten?
Die F-Gase-Verordnung der EU schränkt den Einsatz von SF6 als Isoliermedium in Schaltanlagen zunehmend ein. Planer sollten bei Neuanlagen Vakuum- oder Feststoffisolierung bevorzugen und die regulatorische Entwicklung bei der Wahl des Schaltanlagentyps berücksichtigen.
