Für Architekten und Bauherren bedeutet das konkret: weniger Überraschungen auf der Baustelle, klare Verantwortlichkeiten und normkonforme Ergebnisse. Werkzeuge wie BIM, digitale Bestandsaufnahme per Laserscanning und KI-gestützte Planungssoftware haben den Prozess in den letzten Jahren grundlegend verändert. IET-Berlin begleitet Bauherren und Architekten bei genau diesen Aufgaben, von der ersten Bestandsaufnahme bis zur Abnahme.
Was brauchen Architekten und Bauherren für einen optimalen Umbauworkflow in der Elektrotechnik?
Bevor ein einziger Kabelkanal verlegt wird, müssen die Grundlagen stimmen. Der Umbau elektrotechnisch workflow beginnt nicht auf der Baustelle, sondern im Planungsbüro, und zwar mit einer vollständigen Bestandsaufnahme.
Digitale Bestandsaufnahme als Ausgangspunkt
Laserscanning und 3D-Scantechnologien sind heute Standard für die physische Bestandsaufnahme bei Umbauprojekten. Sie reduzieren Kollisionen um bis zu 42 % und liefern einen digitalen Zwilling des Gebäudes, bevor die eigentliche BIM-Planung beginnt. Dieser digitale Zwilling ist kein Luxus. Er ist die Voraussetzung dafür, dass alle Gewerke auf derselben Datenbasis arbeiten. Ohne exakte Abbildung des Ist-Zustands entstehen Planungsfehler, die sich auf der Baustelle als teure Nacharbeiten zeigen.
Normen, Software und Schnittstellenplanung
Folgende Voraussetzungen müssen vor Projektbeginn geklärt sein:
- DIN VDE 0100 als Grundnorm für die Errichtung von Niederspannungsanlagen legt fest, welche Anforderungen an Schutzmaßnahmen, Leitungsquerschnitte und Absicherungen gelten.
- BIM-Modelle ermöglichen gewerkeübergreifende Kollisionsprüfungen, bevor Handwerker auf der Baustelle erscheinen. BIM-Nutzung in Planungsbüros ist zwischen 2023 und 2024 um 42 % gestiegen. Das zeigt, dass die Branche digitale Koordination nicht mehr als Option, sondern als Pflicht begreift.
- Datenbankgestützte Engineering-Workflows mit gepflegten Artikeldaten erlauben die automatisierte Klemmenplangenerierung für CNC-Bearbeitung. Jedes Symbol im Schaltplan ist dabei mit Anschluss- und 3D-Modelldatensätzen verknüpft.
- Interdisziplinäre Schnittstellenplanung erfordert koordinierte Gewerketermine vor Baubeginn, bei denen Elektro, Heizung und Sanitär gemeinsam Konflikte identifizieren.
| Voraussetzung | Zweck |
|---|---|
| Laserscanning / 3D-Scan | Digitaler Zwilling als Planungsgrundlage |
| BIM-Modell | Kollisionsprüfung vor Baubeginn |
| DIN VDE 0100 | Normkonforme Planung und Dokumentation |
| Datenbankpflege | Automatisierte Fertigungsdaten und Klemmenpläne |
| Gewerkekoordination | Frühe Konfliktlösung zwischen Elektro, HLS und Bau |
Profi-Tipp: Legen Sie die Datenbankpflege für Artikeldaten bereits in der Vorplanungsphase fest. Wer hier spart, zahlt später mit manuellem Mehraufwand bei jeder Planungsänderung.

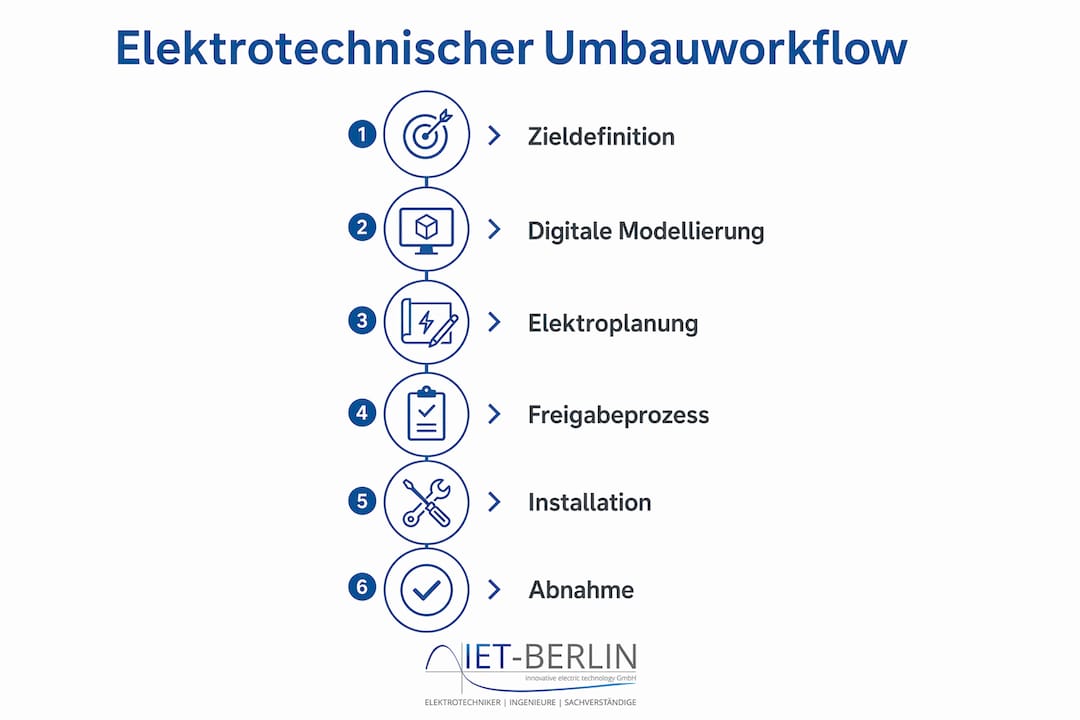

Wie läuft der elektrotechnische Umbauworkflow Schritt für Schritt ab?
Ein strukturierter Ablauf verhindert, dass Entscheidungen auf der Baustelle getroffen werden, die eigentlich in der Planungsphase hätten fallen müssen. Die Elektroplanung effizient gestalten bedeutet, jeden Schritt in der richtigen Reihenfolge zu durchlaufen.
1. Gemeinsame Zieldefinition mit allen Beteiligten
Bauherr, Architekt und Fachplaner legen gemeinsam fest, welche Anforderungen die neue elektrotechnische Anlage erfüllen muss. Dazu gehören Schutzklassen, Lastannahmen, Energiekonzept und Schnittstellen zu anderen Gewerken. Wer diese Phase überspringt, riskiert spätere Planungsschleifen.
2. Digitale Modellierung des Ist-Zustands
Der Laserscanner erfasst das Gebäude vollständig. Das Ergebnis ist ein BIM-fähiges Modell, das als Grundlage für alle weiteren Planungsschritte dient. Abweichungen zwischen Bestandsplänen und tatsächlicher Bausubstanz werden so frühzeitig sichtbar.
3. Elektrotechnische Planung und Schaltschrankdesign
Auf Basis des digitalen Modells beginnt die eigentliche Fachplanung. KI-gestützte Planungssysteme reduzieren Routineaufgaben wie Adernummerierung um rund 50 % und steigern die Gesamtplanungsgeschwindigkeit um über 90 %. Das bedeutet: Planungsänderungen, die früher Tage gedauert haben, sind heute in Stunden abgebildet.
4. Abstimmung, Freigabeprozesse und Dokumentation
Jede Planungsänderung durchläuft einen definierten Freigabeprozess. Die Dokumentation erfolgt gemäß DIN VDE-Vorgaben und bildet die Grundlage für spätere Wartung und Erweiterungen. Ohne lückenlose Dokumentation fehlt die Grundlage für die behördliche Abnahme.
5. Installation und Prüfung
Die Ausführung folgt dem freigegebenen Plan. Prüfungen nach DIN VDE 0100-600 dokumentieren den ordnungsgemäßen Zustand der Anlage. Erst nach bestandener Prüfung erfolgt die formelle Abnahme.
6. Abnahme und Übergabe
Alle Prüfprotokolle, Schaltpläne und Revisionsunterlagen werden dem Bauherrn übergeben. Diese Unterlagen sind nicht nur für die Abnahme erforderlich, sondern auch für spätere Umbauten unverzichtbar.
Profi-Tipp: Bestehen Sie als Bauherr auf vollständigen Revisionsunterlagen im BIM-Format. Papierpläne sind bei späteren Umbauten kaum noch nutzbar und verursachen erneuten Aufwand für die Bestandsaufnahme.
Wie vermeidet man Fehler und sichert die Qualität im Umbauprozess?
Fehler im elektrotechnischen Umbau entstehen selten durch mangelndes Fachwissen. Sie entstehen durch fehlende Kommunikation, unvollständige Daten und zu späte Koordination zwischen den Gewerken.
Frühe Koordination als wichtigste Maßnahme
Ein funktionierender Workflow zur Schnittstellenplanung erfordert ein frühzeitiges gemeinsames Gespräch aller Gewerke vor Baubeginn, unterstützt durch BIM-Kollisionsprüfung. Wer erst auf der Baustelle merkt, dass eine Kabeltrasse durch einen Träger führen soll, zahlt doppelt: einmal für die Planungsänderung und einmal für den Zeitverlust.
Bewährte Maßnahmen zur Fehlervermeidung:
- BIM-Kollisionsprüfung vor Baubeginn identifiziert Konflikte zwischen Elektro, Lüftung und Tragwerk, bevor sie zur Baustelle werden.
- Aktive Datenpflege in der Planungsdatenbank verhindert, dass veraltete Artikeldaten in Fertigungsunterlagen einfließen.
- KI-gestützte Plausibilitätsprüfungen erkennen Inkonsistenzen in Schaltplänen automatisch, bevor ein Mensch sie manuell prüfen muss.
- Physische Vorabtests bei komplexen Steuerungsanpassungen: Bei kritischen Steuerungssanierungen wird die Fehlerquote durch den Nachbau der gesamten Anlage in der Werkstatt praktisch auf null reduziert. Das klingt aufwendig, ist aber günstiger als eine Fehlfunktion im laufenden Betrieb.
- Lessons-Learned-Protokolle nach Projektabschluss sichern Erfahrungswissen für künftige Projekte.
„Physische Nachbauten kompletter Kundenanlagen zur Vorabprüfung sind ein wirksames Mittel, um Fehler bei kritischen Steuerungssanierungen praktisch auszuschließen. Vorabprüfung aller Schaltzustände und Programme verhindert teure Nacharbeiten im laufenden Betrieb.“
Wer Digitalisierung im Bau konsequent einsetzt, reduziert nicht nur Fehler, sondern verkürzt auch die Reaktionszeit bei Planungsänderungen erheblich.
Welche Rolle spielen Automatisierung und KI im modernen Umbauworkflow?
Automatisierung verändert den elektrotechnischen Umbauworkflow grundlegend. Nicht als Ersatz für Fachkompetenz, sondern als Werkzeug, das Routinearbeit abnimmt und Kapazitäten für anspruchsvollere Aufgaben freisetzt.
Konkrete Anwendungsfelder von KI in der Elektroplanung
- Adernummerierung und Stücklistenerstellung wurden früher manuell ausgeführt. Nach der Automatisierung sank der Aufwand deutlich und die Planungsgenauigkeit stieg signifikant.
- Schaltschrankdesign: KI erzeugt Schaltschrankaufbauten selbstständig auf Basis der Schaltplandaten. Das beschleunigt den Projektdurchlauf erheblich.
- Fehlererkennung: Automatisierte Validierungen prüfen Schaltpläne auf Inkonsistenzen, bevor sie in die Fertigung gehen.
- Kapazitätsplanung: KI-Systeme erkennen Engpässe in der Ressourcenplanung frühzeitig und schlagen Alternativen vor.
Statistik: KI-gestützte Engineering-Systeme steigern die Gesamtplanungsgeschwindigkeit um über 90 %. Gleichzeitig fehlt 54 % der Konstrukteure die Zeit für strukturelle Verbesserungen im Alltag. KI schafft genau diese Zeit.
Das veränderte Berufsbild des Elektrokonstrukteurs
KI verändert das Berufsbild der Elektrokonstrukteure grundlegend. Sie übernehmen verstärkt die Rolle von Orchestratoren, die technologische Systeme steuern, anstatt nur zu zeichnen. Der Zeitdruck in der Elektroplanung wächst, während erfahrene Fachkräfte in den Ruhestand gehen. KI befreit Konstrukteure von monotonen Aufgaben und ermöglicht eine neue Rolle als Systemarchitekt. Für Architekten und Bauherren bedeutet das: Planungsbüros, die KI einsetzen, liefern schneller und mit weniger Fehlern. Das ist ein Auswahlkriterium, das bei der Vergabe von Planungsleistungen Gewicht haben sollte.
Profi-Tipp: Fragen Sie Ihren Fachplaner konkret, welche Automatisierungsgrade in der Schaltplanerstellung und Dokumentation eingesetzt werden. Die Antwort zeigt Ihnen, ob der Workflow auf dem Stand der Technik ist.
Wer sich für die Digitalisierung in der Elektrotechnik interessiert, findet dort einen vertieften Überblick über BIM-Einsatz und digitale Werkzeuge im Energiesektor.
Ein strukturierter elektrotechnischer Umbauworkflow, der digitale Bestandsaufnahme, BIM-Koordination und KI-gestützte Planung verbindet, ist die zuverlässigste Methode, um Umbauprojekte normkonform, termingerecht und kosteneffizient abzuschließen.
| Thema | Details |
|---|---|
| Digitale Bestandsaufnahme | Laserscanning reduziert Kollisionen um bis zu 42 % und schafft die Planungsgrundlage. |
| BIM-Koordination | Gewerkeübergreifende Kollisionsprüfungen vor Baubeginn verhindern teure Baustellen-Überraschungen. |
| KI in der Planung | Automatisierung steigert die Planungsgeschwindigkeit um über 90 % und senkt Fehlerquoten. |
| Normkonforme Dokumentation | DIN VDE 0100 und vollständige Revisionsunterlagen sind Voraussetzung für Abnahme und spätere Umbauten. |
| Frühe Schnittstellenkoordination | Gemeinsame Gewerkeabstimmung vor Baubeginn ist die wirksamste Maßnahme gegen Nacharbeiten. |
Was ich nach Jahren in der Elektrotechnikplanung wirklich gelernt habe
Ich erlebe es regelmäßig: Bauherren und Architekten kommen zu uns, wenn der Umbau bereits begonnen hat und die ersten Konflikte aufgetaucht sind. Ein Kabelkanal kollidiert mit einem Träger, die Bestandspläne stimmen nicht mit der tatsächlichen Verkabelung überein, oder die Dokumentation des Vorgewerks ist lückenhaft. Das ist kein Einzelfall. Es ist das vorhersehbare Ergebnis eines Workflows, der zu spät strukturiert wurde.
Was wirklich den Unterschied macht, ist nicht die Qualität der Handwerker auf der Baustelle. Es ist die Qualität der Daten, mit denen alle Beteiligten arbeiten. Ein digitaler Zwilling, der auf Laserscan-Daten basiert, ist keine Spielerei. Er ist die einzige verlässliche Grundlage für eine Planung, die auch dann noch stimmt, wenn der Rohbau Überraschungen bereithält.
Und noch etwas: Interdisziplinäre Kommunikation lässt sich nicht durch Software ersetzen. BIM-Kollisionsprüfungen zeigen, wo Konflikte entstehen. Aber die Entscheidung, wie sie gelöst werden, treffen Menschen. Wer diese Gespräche früh führt, also in der Vorplanungsphase und nicht erst auf der Baustelle, spart sich Wochen. Ich empfehle Architekten, die Elektrotechnik von Anfang an mitzudenken und den Fachplaner nicht erst in Leistungsphase 5 einzubinden.
KI-Werkzeuge sind dabei kein Selbstzweck. Sie sind dann wertvoll, wenn die Datenbasis stimmt. Wer schlechte Artikeldaten in ein KI-System füttert, bekommt schnell schlechte Ergebnisse. Die Pflege der Planungsdatenbank ist deshalb keine administrative Aufgabe, sondern eine fachliche.
— Alexander Blau
IET-Berlin unterstützt Ihren elektrotechnischen Umbauworkflow
Komplexe Umbauprojekte erfordern mehr als gute Absichten. Sie erfordern Fachplanung, die von der Bestandsaufnahme bis zur Abnahme durchgängig koordiniert ist.
IET-Berlin begleitet Bauherren und Architekten in Berlin, Brandenburg und bundesweit bei elektrotechnischen Umbauten: von der normenkonformen Fachplanung Elektrotechnik über die Koordination aller Gewerke bis zur vollständigen Dokumentation. Wer wissen möchte, welche elektrischen Anlagen für sein Projekt geeignet sind, findet dort einen strukturierten Überblick über Typen und Empfehlungen. Sprechen Sie IET-Berlin an, bevor der Umbau beginnt, nicht danach.
FAQ
Was ist ein elektrotechnischer Umbauworkflow?
Ein elektrotechnischer Umbauworkflow ist die strukturierte Abfolge aller Planungs-, Koordinations- und Ausführungsschritte bei der elektrotechnischen Umgestaltung eines Bestandsgebäudes. Er umfasst Bestandsaufnahme, Fachplanung, Gewerkekoordination, Installation und normkonforme Abnahme.
Wie funktioniert der elektrotechnische Umbau mit BIM?
BIM ermöglicht die gewerkeübergreifende Kollisionsprüfung vor Baubeginn. Alle Gewerke arbeiten auf einem gemeinsamen digitalen Modell, das Konflikte zwischen Elektro, Lüftung und Tragwerk sichtbar macht, bevor sie auf der Baustelle entstehen.
Welche Normen gelten bei elektrischen Umbaumaßnahmen?
Die DIN VDE 0100 regelt die Errichtung von Niederspannungsanlagen und ist die zentrale Norm für elektrotechnische Umbauten. Die Prüfung nach DIN VDE 0100-600 dokumentiert den ordnungsgemäßen Zustand der Anlage nach Abschluss der Arbeiten.
Wie viel kostet die Erneuerung von Elektroleitungen im Altbau?
Die Kosten für Elektroleitungen im Altbau liegen je nach Umfang zwischen 40 und 150 Euro pro Quadratmeter. Eine vollständige Neuanlage kostet mehr als eine reine Modernisierung bestehender Leitungen.
Welche Vorteile bringt KI-gestützte Elektroplanung im Umbau?
KI-gestützte Systeme steigern die Planungsgeschwindigkeit um über 90 % und reduzieren Routineaufgaben wie Adernummerierung um rund 50 %. Das verkürzt Projektlaufzeiten und senkt die Fehlerquote in der Dokumentation.
