Blindleistungskompensation verstehen: Berechnen und Planen

Für Planer ergeben sich daraus drei unmittelbar projektrelevante Konsequenzen:

• Netzentlastung: Leitungen und Transformatoren werden von Blindstrom entlastet; die thermische Auslastung sinkt, ohne dass neue Betriebsmittel beschafft werden müssen.
• Kostensenkung: Viele Netzbetreiber berechnen Blindarbeit, sobald der Leistungsfaktor unter cos φ = 0,9 fällt. Eine Kompensation auf diesen Zielwert vermeidet diese Zusatzkosten.
• Spannungsführung: Gezielt eingesetzte Blindleistung stabilisiert die Netzspannung, was besonders bei langen Niederspannungssträngen und bei Anlagen mit Einspeisern (Photovoltaik, BHKW) relevant ist.

Der erste Schritt für jeden Planer: Lastganganalyse durchführen, cos φ-Zielwert mit dem Netzbetreiber abstimmen und erst dann die Kompensationsgröße dimensionieren.

Blindleistungskompensation ist dann wirtschaftlich und technisch sinnvoll, wenn sie auf Basis einer gemessenen Lastganganalyse dimensioniert, auf cos φ ≈ 0,9–0,95 ausgelegt und mit dem Netzbetreiber abgestimmt wird.

Was ist Blindleistungskompensation? Grundbegriffe für Planer

Um Blindleistungskompensation fachgerecht zu planen, müssen die drei Leistungsgrößen klar voneinander abgegrenzt sein.

Wirkleistung P (Einheit: Watt, kW) ist die Leistung, die tatsächlich in mechanische Arbeit, Wärme oder Licht umgewandelt wird. Sie erscheint auf der Energierechnung als kWh. Blindleistung Q (Einheit: var, kvar) entsteht bei induktiven oder kapazitiven Lasten: Energie pendelt zwischen Quelle und Last, ohne nutzbar verbraucht zu werden. Scheinleistung S (Einheit: VA, kVA) ist der geometrische Betrag beider Anteile und bestimmt die tatsächliche Strombelastung von Leitungen und Transformatoren.

Der Leistungsfaktor cos φ beschreibt das Verhältnis von Wirk- zu Scheinleistung:

cos φ = P / S

Ein cos φ von 1,0 bedeutet, dass keine Blindleistung fließt. In der Praxis liegt er bei typischen Industrieanlagen mit Motoren, Schweißgeräten oder Frequenzumrichtern häufig in einem Bereich, der zu erhöhter Belastung der Betriebsmittel führt.

Das Leistungsdreieck veranschaulicht die Zusammenhänge geometrisch: P bildet die Ankathete, Q die Gegenkathete, S die Hypotenuse. Der Winkel φ zwischen P und S entspricht der Phasenverschiebung zwischen Strom und Spannung. Messtechnisch erfasst werden diese Größen über Messwandler (Strom- und Spannungswandler) an definierten Zählerpunkten; moderne Energiezähler registrieren Wirk- und Blindarbeit getrennt.

Blindleistung ist keine Verlustleistung im thermodynamischen Sinne, aber sie belastet Leitungen, Transformatoren und Generatoren mit Strom, ohne einen Nutzenergieanteil zu liefern. Genau dort setzt die Kompensation an. Wer diesen Unterschied nicht verinnerlicht hat, dimensioniert Kompensationsanlagen entweder zu klein oder greift zu teuren Überdimensionierungen.

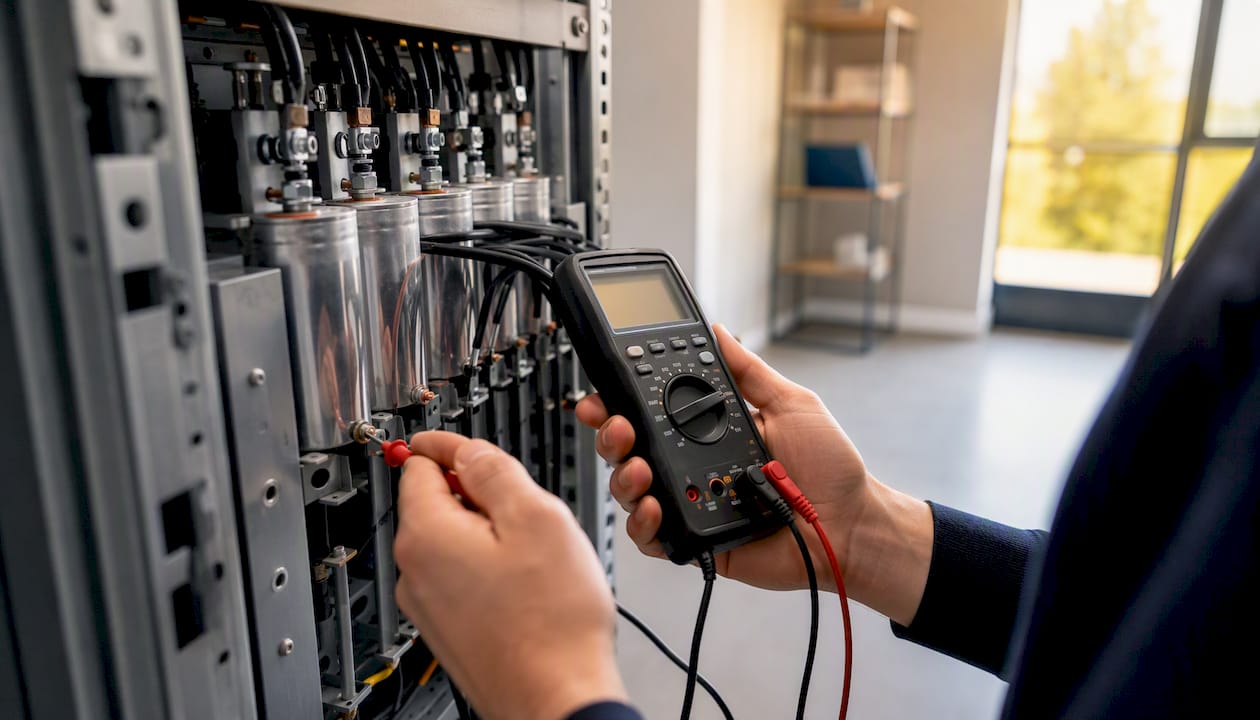

Die Messverfahren und den praktischen Einsatz von Kondensatorbatterien beschreibt A. EBERLE ausführlich, einschließlich der Unterscheidung zwischen Grundschwingungsblindleistung und Verzerrungsblindleistung bei nichtlinearen Lasten.

Welche mathematischen Grundlagen brauchen Planer?

Die komplexe Scheinleistung ergibt sich als:

S = P + jQ

Der Betrag folgt aus dem Satz des Pythagoras:

|S| = √(P² + Q²)

Die Blindleistung selbst berechnet sich zu:

Q = |S| · sin φ

Für die tarifliche Abrechnung ist der Tangens des Phasenwinkels relevant, weil er das Verhältnis von Blindarbeit (kvarh) zu Wirkarbeit (kWh) direkt abbildet:

tan φ = Q / P

Ein tan φ von etwa 0,484 entspricht einem Leistungsfaktor nahe 0,9, einem in Deutschland gängigen Grenzwert für die Blindarbeitsabrechnung.

Wichtig für die Praxis: Diese Formeln gelten streng genommen nur für die Grundschwingung (50 Hz). Bei Anlagen mit nichtlinearen Lasten, etwa Frequenzumrichtern, Schweißgeräten oder Serverräumen, tritt zusätzlich Verzerrungsblindleistung auf. Diese entsteht durch Oberschwingungsströme und lässt sich mit einfachen Kondensatoren nicht kompensieren. Für solche Anlagen sind abgestimmte Filter oder aktive Leistungsfaktorkorrektoren erforderlich. Dieser Aspekt wird im Abschnitt zu Einsatzgrenzen vertieft.

Welche Kompensationsverfahren stehen zur Auswahl?

Planer haben je nach Lastprofil und Anlagenstruktur mehrere technische Optionen. Die Wahl hängt von Lastdynamik, Oberschwingungsgehalt, verfügbarem Platz und Wartungsaufwand ab.

Festkondensatoren eignen sich, wenn die Grundlast konstant und der Oberschwingungsanteil gering ist. Sie sind kostengünstig, aber unflexibel: Bei Lastabwurf kann Überkompensation auftreten.

Automatische Kompensationsanlagen mit Schützenstufen schalten Kondensatorbänke bedarfsgerecht zu und ab. Ein Blindstromregler misst kontinuierlich cos φ und steuert die Stufen. Janitza bietet hierfür Mess- und Regelsysteme an, die sich in bestehende Energiemanagementsysteme einbinden lassen.

STATCOM-Systeme auf Basis von Leistungselektronik reagieren innerhalb eines Netzperiodenzyklus und können sowohl induktive als auch kapazitive Blindleistung bereitstellen. SMA setzt diese Technologie unter anderem in Wechselrichtern für Photovoltaikanlagen ein, um netzseitige Blindleistungsanforderungen gemäß Q/P- oder Q/U-Kennlinien zu erfüllen.

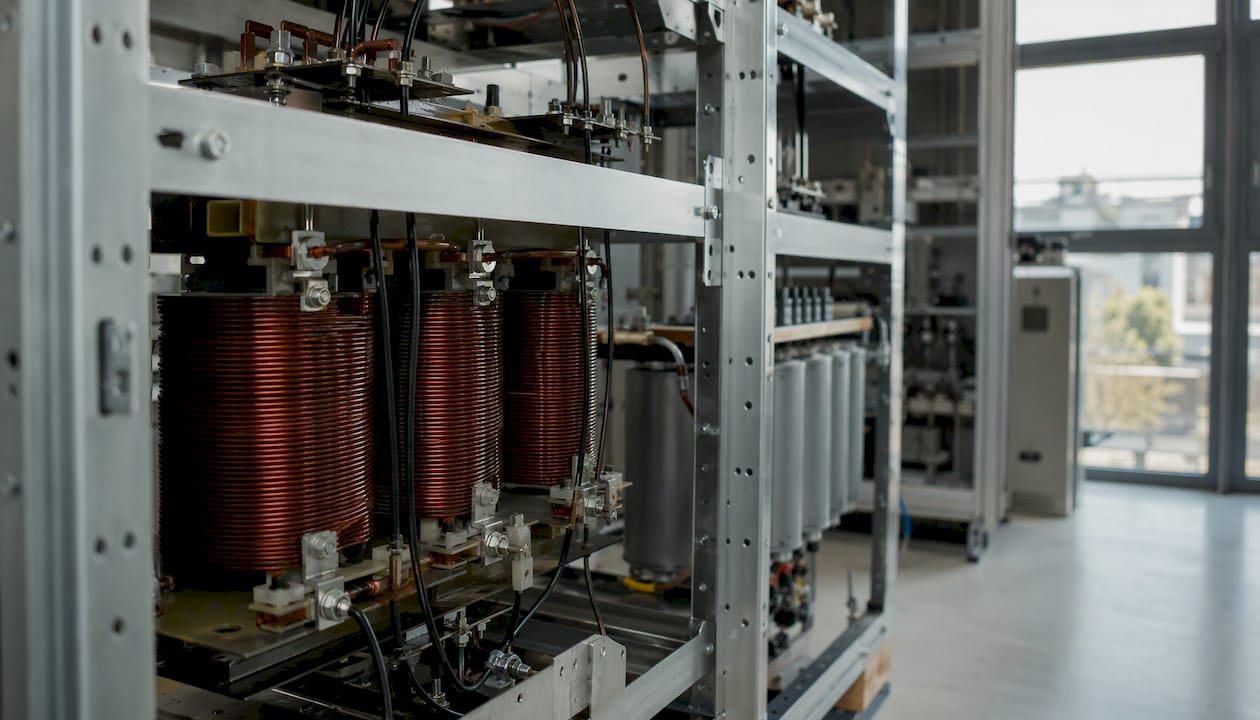

Abgestimmte Filter kombinieren Kondensatoren mit Induktivitäten und sind auf eine bestimmte Oberschwingungsfrequenz (z. B. 5. Harmonische bei 250 Hz) abgestimmt. Sie kompensieren gleichzeitig Blindleistung und filtern Oberschwingungen, erfordern aber eine sorgfältige Abstimmung auf die Netzimpedanz.

Wie berechnen Sie den Kompensationsbedarf in kVAr?

Die Standardformel zur Bestimmung der erforderlichen Kompensationsleistung lautet:

Q_k = P · (tan φ₁ − tan φ₂)

Dabei ist P die gemessene Wirkleistung, tan φ₁ der Tangens des Ist-Leistungsfaktors und tan φ₂ der Tangens des Ziel-Leistungsfaktors.

Durchgerechnetes Beispiel

Annahmen für eine gewerbliche Anlage:

1. Gemessene Spitzenwirkleistung: P = 500 kW
2. Aktueller Leistungsfaktor: cos φ₁ = 0,75 → tan φ₁ = 0,8819
3. Ziel-Leistungsfaktor: cos φ₂ = 0,92 → tan φ₂ = 0,4264

Berechnung:

Q_k = 500 kW · (0,8819 − 0,4264) = 500 · 0,4555 = 227,8 kvar

Zu beschaffen wäre also eine Kompensationsanlage mit mindestens 230 kvar (nächste handelsübliche Abstufung). Tarifbezogene Berechnungsbeispiele und Tabellen zur Überschlagsbestimmung finden sich in technischen Leitfäden, die auch Sicherheitszuschläge und Abstufungsstrategien dokumentieren.

Praktische Hinweise zur Auslegung

2. Abstufung: Wählen Sie Stufengrößen so, dass die kleinste Stufe nicht mehr als 15 % der Gesamtleistung beträgt, um Überkompensation bei Teillast zu vermeiden.
3. Sicherheitszuschlag: Planen Sie 10–15 % Reserve auf die berechnete Q_k ein, um Lastveränderungen im Betrieb abzufangen.
4. Kurzschlussbetrachtung: Der Kondensatorstrom beim Zuschalten kann ein Vielfaches des Nennstroms betragen. Schütze und Sicherungen müssen für diese transienten Ströme ausgelegt sein.
5. Zählerkonzept: Stellen Sie sicher, dass Blindarbeit am richtigen Messpunkt erfasst wird, bevor Sie die Kompensation in Betrieb nehmen.

Profi-Tipp: *Messen Sie vor der Inbetriebnahme den Oberschwingungsgehalt (THD) mit einem PQ-Analysator.

Welche Risiken und Einsatzgrenzen müssen Planer kennen?

Blindleistungskompensation ist kein risikofreies Mittel. Falsch ausgelegt oder betrieben, kann sie erhebliche Schäden verursachen.

Überkompensation und Spannungsanstieg

Wird zu viel kapazitive Blindleistung eingespeist, kippt der Leistungsfaktor in den kapazitiven Bereich (cos φ > 1 kapazitiv). Die Netzspannung steigt, was Betriebsmittel gefährdet und bei Erzeugungsanlagen zu Abschaltungen durch den Überspannungsschutz führt. Vollkompensation auf cos φ = 1 wird aus diesem Grund in der Praxis vermieden; der Zielwert liegt typischerweise bei cos φ ≈ 0,9–0,95.

Resonanzgefahr

Kondensatoren bilden mit der Netzimpedanz (Transformator, Leitungen) einen Schwingkreis. Liegt die Resonanzfrequenz nahe einer Oberschwingungsfrequenz (z. B. 5. Harmonische bei 250 Hz), kann es zu gefährlichen Stromüberhöhungen kommen, die Kondensatoren und Schütze zerstören.

Selbsterregung bei Motoren

Bei Abschaltung eines Asynchronmotors, der parallel zu einer Kondensatorbank betrieben wird, kann der Motor als Generator arbeiten und sich selbst erregen. Die entstehenden Überspannungen gefährden die Wicklungsisolation. Dieser Effekt ist der Hauptgrund, warum Vollkompensation praktisch vermieden wird.

Gegenmaßnahmen im Überblick

Bei Anlagen mit nichtlinearer Last können einfache Kondensatoren Oberschwingungen verstärken; abgestimmte Filter oder aktive Leistungsfaktorkorrektoren sind dann zwingend erforderlich.

Profi-Tipp: Führen Sie vor der Auslegung eine Netzimpedanzanalyse durch. Viele Netzbetreiber stellen auf Anfrage die Kurzschlussleistung am Übergabepunkt zur Verfügung, die Sie für die Resonanzberechnung benötigen.

Planer-Checkliste: Was gehört in die Ausführungsplanung?

Eine vollständige Ausführungsplanung für eine Kompensationsanlage umfasst mindestens die folgenden Punkte:

1. Lastganganalyse: Wirkleistung, Blindleistung und cos φ über mindestens eine Woche messen; Spitzen- und Grundlast identifizieren.
2. Oberschwingungsanalyse: THD-I und Spektrum der Oberschwingungsströme erfassen; Entscheidung über Filternotwendigkeit treffen.
3. Netzimpedanz und Kurzschlussleistung: Werte vom Netzbetreiber anfordern; Resonanzfrequenz berechnen und mit Oberschwingungsspektrum abgleichen.
4. Dimensionierung: Q_k nach der Formel Q_k = P · (tan φ₁ − tan φ₂) berechnen; Abstufung und Sicherheitszuschlag festlegen.
5. Schutzkoordination: Selektivität zwischen Kondensatorsicherungen, Schützen und vorgelagerten Schutzeinrichtungen sicherstellen; transienten Einschaltstrom berücksichtigen.
6. Schaltfeld und Verdrahtung: Schütze oder Thyristoren für die Kondensatorstufen dimensionieren; EMV-gerechte Verdrahtung und Erdung planen.
7. Mess- und Regelsystem: Blindstromregler mit geeigneter Stufenzahl und Regelstrategie auswählen; Messwandler für cos φ-Erfassung am richtigen Punkt einplanen.
8. Abstimmung mit dem Netzbetreiber: cos φ-Zielwert, Q/P- oder Q/U-Kennlinie (bei Erzeugungsanlagen), Anschlussbedingungen und Prüfanforderungen klären.
9. Dokumentation: Schaltpläne, Berechnungsnachweise, Prüfprotokolle und Konformitätserklärungen für die Abnahme bereitstellen.
10. Inbetriebnahmeprüfung: Messung von cos φ, Stufenverhalten, Schutzauslösung und Oberschwingungsgehalt nach Inbetriebnahme dokumentieren.

Die Einbindung in ein Energiemanagementsystem erleichtert die kontinuierliche Überwachung und schafft die Datenbasis für spätere Optimierungen.

Welche Normen und Anschlussregeln sind verbindlich?

Für die Planung und den Betrieb von Kompensationsanlagen sind mehrere Regelwerke maßgeblich:

• VDE FNN Technische Anschlussregeln (TAR): Die TAR des VDE FNN definieren verbindliche Anforderungen für den Netzanschluss elektrischer Anlagen in Niederspannung (TAR Niederspannung) und Mittelspannung (TAR Mittelspannung). Sie legen unter anderem cos φ-Grenzwerte, Q/P-Kennlinien für Erzeugungsanlagen und Anforderungen an Schutzeinrichtungen fest.
• DIN EN 61000-3-2 / 61000-3-12: Grenzwerte für Oberschwingungsströme, die von Betriebsmitteln ins Netz eingespeist werden dürfen. Relevant für die Entscheidung, ob Filtermaßnahmen erforderlich sind.
• DIN VDE 0100-460 / 0100-530: Anforderungen an Schaltgeräte, Schutzeinrichtungen und Trennvorrichtungen in Niederspannungsanlagen.
• VDN/BDEW Mittelspannungsrichtlinie: Bei Anschluss an das Mittelspannungsnetz gelten zusätzliche Anforderungen an Schutz, Messung und Blindleistungsbereitstellung.
• Netzbetreiberindividuelle Anschlussbedingungen: Viele Netzbetreiber haben eigene technische Mindestanforderungen, die über die TAR hinausgehen können. Diese müssen projektspezifisch abgefragt werden.

Zur Abrechnungspraxis: Viele Versorger erlauben eine Freigrenze bis cos φ = 0,9; unterhalb dieses Wertes wird Blindarbeit separat berechnet. Die ZVEI-Analyse zeigt, dass Teilkompensation auf cos φ ≈ 0,9 als Stand der Technik gilt und langfristig Netzverluste erheblich reduziert.

Für Abnahme und Dokumentation sollten folgende Prüfpunkte im Planungsunterlagensatz enthalten sein: Berechnungsnachweis der Kompensationsgröße, Kurzschlussstrombescheinigung, Schutzkoordinationsnachweis, Inbetriebnahmeprotokoll mit Messwerten und Konformitätserklärung nach geltender Niederspannungsrichtlinie.

Wie sollten Kompensationsanlagen betrieben und überwacht werden?

Eine korrekt dimensionierte Anlage kann durch mangelnde Wartung ihre Wirkung verlieren oder sogar Schäden verursachen. Folgende Punkte sind für den Dauerbetrieb entscheidend:

1. Jährliche Sichtprüfung: Kontaktzustand der Schütze, Zustand der Kondensatoren (Gehäuseverformung als Zeichen für Überbelastung), Klemmenanzug und Kabelzustand prüfen.
2. Kapazitätsmessung: Alle zwei bis drei Jahre die Kapazität der Kondensatoren messen; eine Abweichung von mehr als 5 % vom Nennwert ist ein Austauschkriterium.
3. Funktionsprüfung des Reglers: Stufenverhalten, Regelstrategie und Ansprechschwellen des Blindstromreglers überprüfen; Parametrierung dokumentieren.
4. Dauermessung der Netzqualität: Wirkleistung (kW), Blindleistung (kvar), Leistungsfaktor (cos φ) und Oberschwingungsanteil (THD) sollten kontinuierlich erfasst werden. Geräte wie der Janitza UMG 96-PA oder vergleichbare PQ-Analysatoren liefern diese Daten in Echtzeit und ermöglichen die Anbindung an übergeordnete Energiemanagementsysteme.
5. Alarmgrenzen definieren: Schwellenwerte für cos φ-Unterschreitung, Übertemperatur und Stufenausfälle im EMS hinterlegen, damit Abweichungen frühzeitig erkannt werden.

Die Integration in smarte Gebäudetechnik erlaubt es, Kompensationsdaten mit anderen Energieverbrauchsdaten zu verknüpfen und Optimierungspotenziale systematisch zu identifizieren.

Was sollten Planer als nächsten Schritt tun?

Blindleistungskompensation lohnt sich, wenn der Leistungsfaktor unter cos φ = 0,9 liegt und der Netzbetreiber Blindarbeit abrechnet. Die Umsetzung folgt einem klaren Ablauf: Lastganganalyse durchführen, Q_k berechnen, Kompensationsverfahren wählen, Abstimmung mit dem Netzbetreiber sicherstellen und die Anlage mit abgestuften Schaltstufen sowie einem Blindstromregler ausführen.

• Warum Kompensation lohnt: Entlastung von Leitungen und Transformatoren, Vermeidung von Blindarbeitskosten und Beitrag zur Netzstabilität.
• Ziel-cos φ: Typischerweise 0,9–0,95; Vollkompensation auf cos φ = 1 vermeiden.
• Sicherheitsregel: Keine Festkondensatoren ohne vorherige Oberschwingungsanalyse; bei THD-I über 10 % abgestimmte Filter oder aktive Systeme einsetzen.

Ein Blick aus der Planungspraxis

Die häufigste Fehlerquelle, die mir in der Planungspraxis begegnet, ist nicht die falsche Formel, sondern die fehlende Lastgangmessung vor der Dimensionierung. Wer nur den Anschlusswert kennt und daraus die Kompensationsgröße ableitet, überdimensioniert regelmäßig, weil Spitzenlast und Grundlast weit auseinanderliegen. Eine Woche Messung mit einem PQ-Analysator kostet wenig und verhindert teure Korrekturen nach der Inbetriebnahme.

Ein weiterer Punkt, der in Ausschreibungen oft fehlt: die Abstimmung mit dem Netzbetreiber zur Q/U-Kennlinie. Gerade bei Anlagen mit Photovoltaik oder BHKW schreibt der Netzbetreiber heute häufig eine spannungsabhängige Blindleistungsbereitstellung vor, die eine einfache cos φ-Regelung nicht abbilden kann. Wer das erst bei der Abnahme erfährt, steht vor einem Nachtragsrisiko.

IET-Berlin unterstützt Planer und Bauherren bei der vollständigen elektrotechnischen Planung, von der Lastganganalyse über die Kompensationsauslegung bis zur Abstimmung mit dem Netzbetreiber und der Abnahmedokumentation.

Quellen

• Blindleistungskompensation – Wikipedia
• Klimaschutz und Energieeffizienz: Steigerung durch Blindleistungskompensation – ZVEI
• Enm
• Blindleistung/Blindleistungskompensation | A. EBERLE
• Energiekosten senken durch Blindleistungskompensation – KBR (PDF)

FAQ

Was bewirkt Blindleistungskompensation konkret?

Sie reduziert die im Netz zirkulierende Blindleistung Q, verbessert den Leistungsfaktor cos φ und entlastet Leitungen sowie Transformatoren von unnötigem Blindstrom, ohne die Wirkleistungsversorgung zu beeinträchtigen.

Warum sollte man cos φ = 1 vermeiden?

Vollkompensation auf cos φ = 1 birgt das Risiko der Selbsterregung bei Asynchronmotoren nach deren Abschaltung; der Zielwert liegt deshalb typischerweise bei cos φ ≈ 0,9–0,95.

Ab wann rechnet sich eine Kompensationsanlage?

Sobald der Leistungsfaktor dauerhaft unter cos φ = 0,9 liegt und der Netzbetreiber Blindarbeit abrechnet, ist eine Kompensation wirtschaftlich sinnvoll; die Amortisationszeit hängt vom Blindarbeitsvolumen und den Anlagenkosten ab.

Wann sind abgestimmte Filter statt einfacher Kondensatoren nötig?

Welche Norm regelt den Netzanschluss von Kompensationsanlagen?

Die Technischen Anschlussregeln (TAR) des VDE FNN sind verbindlich; ergänzend gelten netzbetreiberindividuelle Anschlussbedingungen, die projektspezifisch abgefragt werden müssen.
