Laut dem ZVEI-Leitfaden ist elektrische Infrastruktur mit dem Nervensystem und der Blutversorgung eines Gebäudes vergleichbar und schließt Energieerzeugung, Verteilung sowie Kommunikation ein. Dieser Beitrag klärt die Definition, beschreibt die zentralen Komponenten, erläutert die maßgeblichen Normen und zeigt, wie Bauherren und Architekten eine zukunftssichere Planung aufbauen.
| Punkt | Details |
|---|---|
| Ganzheitlicher Systemansatz | Elektrische Infrastruktur umfasst alle Energie- und Kommunikationssysteme eines Gebäudes. |
| Normensicherheit beachten | Verbindliche DIN- und VDE-Normen sichern Funktion und rechtliche Konformität. |
| Frühzeitige Planung | Bedarfsermittlung und vorausschauende Auslegung verhindern Nachrüstungsbedarf. |
| Zukunftsfähigkeit sichern | Platz für E-Mobilität, Speicher und neue Technologien schon heute vorsehen. |
| Fachliche Beratung nutzen | Kompetente Planungspartner bieten Klarheit und Sicherheit im gesamten Projekt. |
Definition und Aufgaben Elektrischer Infrastruktur
Der Begriff “elektrische Infrastruktur” wird in der Baubranche und in technischen Regelwerken unterschiedlich verwendet. Architekten sprechen von “Elektroinstallation”, Planer von “elektrotechnischen Anlagen”, Netzbetreiber von “Netzanschluss” und Normen von “Niederspannungsanlagen”. Diese Begriffsvielfalt führt in der Praxis zu Missverständnissen, die sich in Planungslücken und teuren Nachbesserungen niederschlagen.
Dabei ist die Unterscheidung wichtig: Eine einzelne Elektroinstallation, etwa die Verkabelung einer Wohneinheit, ist nur ein Teilsystem. Elektrische Infrastruktur hingegen bezeichnet das Gesamtsystem. Wie der ZVEI-Leitfaden festhält, umfasst elektrische Infrastruktur in Gebäuden das gesamte System der elektrischen Anlagen, inklusive Erzeugung, Verteilung, Nutzung und Kommunikation. Diese Systemsicht ist für Bauherren und Architekten entscheidend, weil Entscheidungen auf einer Ebene unmittelbar andere Ebenen beeinflussen.
Elektrische Infrastruktur ist kein Gewerk unter vielen. Sie ist das technische Rückgrat, das alle anderen Systeme eines Gebäudes trägt, verbindet und steuert.
Die zentralen Aufgaben elektrischer Infrastruktur lassen sich in vier Bereiche gliedern:
- Versorgung: Bereitstellung elektrischer Energie für alle Verbraucher im Gebäude, von der Beleuchtung bis zur Klimatechnik
- Schutz: Schutz von Personen und Sachwerten durch Schutzeinrichtungen, Erdung und Blitzschutz
- Kommunikation: Übertragung von Daten, Signalen und Steuerbefehlen über strukturierte Verkabelung und Bussysteme
- Steuerung: Regelung und Automatisierung von Gebäudefunktionen wie Heizung, Lüftung, Beleuchtung und Zugangssystemen
Diese vier Aufgabenfelder sind nicht isoliert zu betrachten. Ein modernes Gebäude verknüpft sie zu einem integrierten System, in dem Fehler an einer Stelle Auswirkungen auf alle anderen Bereiche haben. Wer Normen für Elektroinstallationen kennt und anwendet, schafft die Grundlage für ein funktionsfähiges und rechtssicheres Gesamtsystem.
Im Kontext von Neubau und Modernisierung ist die Systemsicht besonders relevant. Während bei Bestandsgebäuden oft einzelne Komponenten nachgerüstet werden, bietet der Neubau die Chance, elektrische Infrastruktur von Grund auf zukunftsfähig zu gestalten. Wer diese Chance nicht nutzt, riskiert kostspielige Umbauten bereits wenige Jahre nach der Fertigstellung. Die Erfahrung aus zahlreichen Projekten zeigt: Die häufigsten Planungsfehler entstehen nicht durch falsche Ausführung, sondern durch eine zu enge Definition des Begriffs “elektrische Infrastruktur” in der frühen Planungsphase.
Was Gehört zur Elektrischen Infrastruktur?

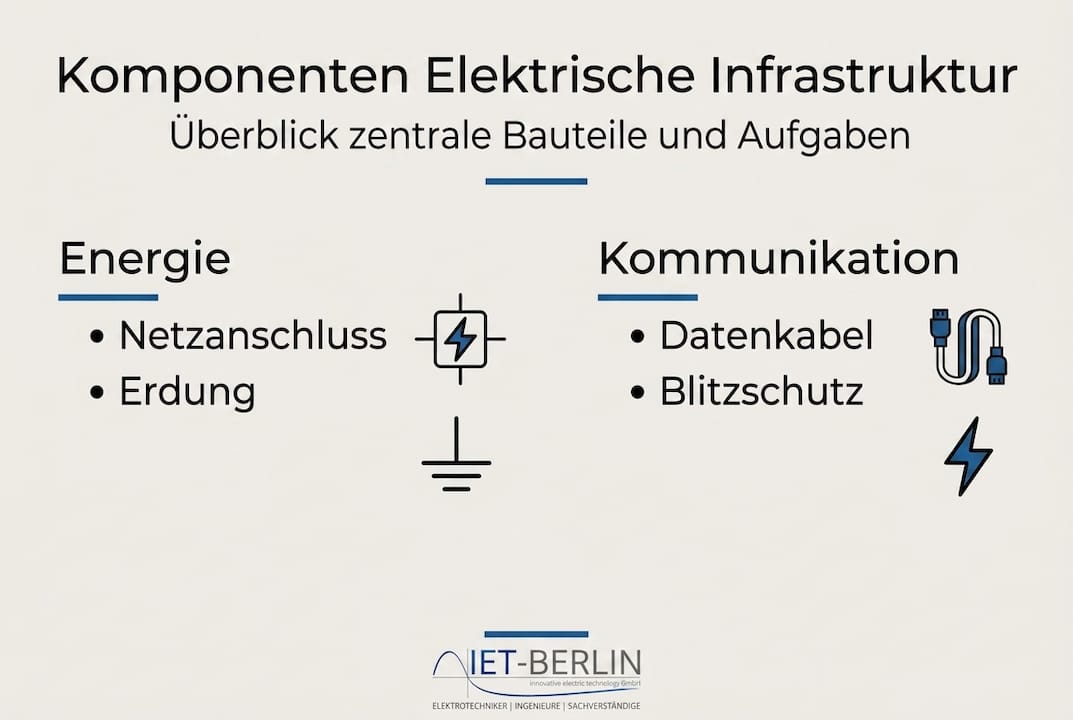

Nach der begrifflichen Einordnung stellt sich die praktische Frage: Welche Systeme und Komponenten bilden die elektrische Infrastruktur eines Gebäudes konkret? Die Antwort hängt vom Gebäudetyp ab, folgt aber einem einheitlichen Grundprinzip.
Laut ZVEI-Leitfaden gehören zu den Komponenten unter anderem Blitzschutzanlagen, Erdung, Kommunikationstechnik und Starkstromsysteme bis AC 1000V/DC 1500V. Diese technische Bandbreite verdeutlicht, dass elektrische Infrastruktur weit über die klassische Elektroinstallation hinausgeht.
| Komponente | Funktion | Relevanz Wohnbau | Relevanz Zweckbau |
|---|---|---|---|
| Netzanschluss und Übergabestation | Einspeisung vom Netz | Hoch | Sehr hoch |
| Hauptverteilung (HV) | Energieverteilung im Gebäude | Hoch | Sehr hoch |
| Unterverteilungen (UV) | Abschnittsweise Versorgung | Mittel | Hoch |
| Blitzschutz und Erdung | Personenschutz, Sachwertschutz | Hoch | Sehr hoch |
| Strukturierte Verkabelung | Daten, Telefonie, TV | Mittel | Sehr hoch |
| Gebäudeautomation (KNX/BACnet) | Steuerung und Regelung | Mittel | Sehr hoch |
| Ladeinfrastruktur (E-Mobilität) | Laden von Elektrofahrzeugen | Zunehmend | Sehr hoch |
| Photovoltaik und Speicher | Dezentrale Erzeugung | Zunehmend | Hoch |
| Notstromversorgung (USV/NEA) | Versorgungssicherheit | Gering | Sehr hoch |
Diese Übersicht zeigt: Ein Einfamilienhaus benötigt eine andere Konfiguration als ein Bürogebäude oder ein Industriekomplex. Dennoch gelten für alle Gebäudetypen dieselben Grundprinzipien hinsichtlich Sicherheit, Normkonformität und Erweiterbarkeit.
Für die Praxis bedeutet das konkret:
- Wohngebäude benötigen heute bereits Vorbereitungen für Ladeinfrastruktur und PV-Anlagen, auch wenn diese erst später installiert werden
- Gewerbliche Gebäude müssen von Beginn an Redundanzen und Reservekapazitäten einplanen, da Ausfälle direkte wirtschaftliche Schäden verursachen
- Öffentliche Gebäude unterliegen zusätzlichen Anforderungen an Barrierefreiheit, Notstromversorgung und Sicherheitsbeleuchtung
Ein besonders wichtiger Aspekt ist die Erweiterbarkeit. Wer heute Leerrohre für künftige Kabelpfade vorsieht, spart morgen erhebliche Kosten für Stemm- und Putzarbeiten. Dasselbe gilt für die Auslegung von Verteilern: Ein Verteiler, der von Anfang an 20 Prozent Reservekapazität bietet, kostet in der Herstellung kaum mehr, ermöglicht aber spätere Erweiterungen ohne Austausch der gesamten Anlage.
Smarte Infrastruktur im Neubau beginnt immer mit einer vollständigen Komponentenplanung, die nicht nur den heutigen Bedarf, sondern auch absehbare Anforderungen der nächsten 15 bis 20 Jahre berücksichtigt.
Profi-Tipp: Planen Sie Kabeltrassen, Verteilerschränke und Netzanschlusskapazität von Beginn an mit mindestens 30 Prozent Reserve. Diese Investition amortisiert sich bereits bei der ersten Erweiterung, weil aufwändige Nachinstallationen entfallen.
Normen und Vorschriften: Was Ist Zu Beachten?
Elektrische Infrastruktur unterliegt einem dichten Regelwerk aus nationalen und europäischen Normen. Die Einhaltung dieser Regelwerke ist keine freiwillige Qualitätsoption, sondern rechtliche Pflicht. Im Haftungsfall entscheidet die Normkonformität darüber, ob Bauherren, Planer oder Ausführende für Schäden aufkommen müssen.
Die wichtigsten Normen im Überblick:
- DIN VDE 0100: Errichten von Niederspannungsanlagen. Diese Normenreihe regelt alle wesentlichen Anforderungen an Planung, Ausführung und Prüfung elektrischer Anlagen bis 1000V AC. Sie ist die zentrale Referenz für alle Beteiligten am Bauprozess.
- DIN 18015: Elektrische Anlagen in Wohngebäuden. Diese Norm konkretisiert die Anforderungen für den Wohnungsbau, von der Mindestausstattung bis zur Leitungsführung.
- DIN VDE 0185: Blitzschutzanlagen. Regelt Planung, Ausführung und Prüfung äußerer und innerer Blitzschutzanlagen.
- DIN EN 50174: Strukturierte Verkabelung. Maßgeblich für die Planung von Datennetzwerken in Gebäuden.
- VDE-AR-N 4100: Technische Anschlussbedingungen für den Netzanschluss in Niederspannung. Verbindlich für alle Netzanschlüsse.
Wie DIN VDE 0100 als regulierende Norm festlegt, gelten DIN VDE 0100 und DIN 18015 als maßgebliche Regelwerke für elektrische Anlagen und deren Sicherheit. Ihre Verbindlichkeit ergibt sich aus dem Produkthaftungsgesetz, dem Bauordnungsrecht der Länder und den Allgemeinen Versicherungsbedingungen.
Normkonformität ist keine Kür, sondern Pflicht. Wer ohne Nachweis der Normkonformität baut, riskiert im Schadensfall den vollständigen Verlust des Versicherungsschutzes.
Für Bauherren und Architekten empfiehlt sich folgende Vorgehensweise:
- Normenrecherche bereits in der Leistungsphase 1 (Grundlagenermittlung) einleiten
- Fachplaner für Elektrotechnik frühzeitig einbinden, idealerweise ab Leistungsphase 2
- Prüfberichte und Abnahmeprotokolle systematisch dokumentieren
- Änderungen an der Anlage stets durch qualifizierte Fachkräfte ausführen und dokumentieren lassen
Ein besonders relevanter Aspekt ist die Wahl des Netzform-Systems. Für Neubauten gilt das TN-S-System (Schutzleiter und Neutralleiter getrennt geführt) als Stand der Technik. Es bietet gegenüber älteren TN-C-Systemen erhebliche Vorteile hinsichtlich elektromagnetischer Verträglichkeit und Personenschutz. Wer Normen für nachhaltige Gebäude kennt, weiß: Die Wahl des Netzformsystems beeinflusst nicht nur die Sicherheit, sondern auch die Eignung für moderne Verbraucher wie Frequenzumrichter und IT-Systeme.
| Norm | Anwendungsbereich | Verbindlichkeit |
|---|---|---|
| DIN VDE 0100 | Niederspannungsanlagen allgemein | Hoch (anerkannte Regel der Technik) |
| DIN 18015 | Elektrische Anlagen in Wohngebäuden | Hoch (Vertragsgrundlage) |
| DIN VDE 0185 | Blitzschutz | Hoch (Versicherungsrelevanz) |
| VDE-AR-N 4100 | Netzanschluss Niederspannung | Sehr hoch (Netzbetreiberpflicht) |
Die Einhaltung dieser Normen ist nicht nur eine Frage der Rechtssicherheit. Sie ist auch ein wesentlicher Faktor für die Wertbeständigkeit einer Immobilie und die Genehmigungsfähigkeit von Erweiterungen oder Umbauten.
Von der Bedarfsermittlung bis zur Zukunftsfähigkeit
Von den normativen Grundlagen leitet sich unmittelbar der praktische Planungsprozess ab. Eine zukunftssichere elektrische Infrastruktur entsteht nicht durch die Erfüllung von Mindestanforderungen, sondern durch eine strukturierte Bedarfsermittlung und eine vorausschauende Systemauslegung.
Der Planungsprozess folgt dabei einer klaren Abfolge:
- Bedarfsermittlung: Welche Verbraucher werden heute und in den nächsten 20 Jahren betrieben? Welche Anschlussleistungen sind erforderlich?
- Netzanschlusskapazität prüfen: Wie der AMEV EltAnlagen-Leitfaden festhält, ist die Berechnung der Anschlussleistung und die Berücksichtigung von Benchmarks bereits in der Vorentwurfsphase erforderlich. Wer diesen Schritt überspringt, riskiert eine Unterversorgung des Gebäudes.
- Systemkonzept entwickeln: Festlegung von Netzform, Verteilungsstruktur, Schutzkonzept und Kommunikationsinfrastruktur
- Reserven einplanen: Mindestens 20 bis 30 Prozent Kapazitätsreserve in allen Hauptkomponenten
- Integration erneuerbarer Energien: PV-Anlage, Batteriespeicher und Ladeinfrastruktur von Beginn an berücksichtigen
- Prüfung und Dokumentation: Abschluss mit normkonformer Prüfung und lückenloser Dokumentation aller Anlagenteile
Digitale Planungsmethoden gewinnen dabei erheblich an Bedeutung. Wie der ZVEI-Leitfaden betont, erhöhen Digitalisierung (BIM) sowie serielles und modulares Bauen die Effizienz der Planung erheblich. BIM (Building Information Modeling) ermöglicht die dreidimensionale Planung aller Gewerke in einem gemeinsamen Datenmodell. Kollisionen zwischen Kabeltrassen, Lüftungskanälen und Tragkonstruktionen werden so bereits am Bildschirm erkannt, bevor sie auf der Baustelle zu kostspieligen Problemen werden.
Die Integration von Ladeinfrastruktur für Elektrofahrzeuge ist heute kein optionales Zusatzthema mehr. Gesetzliche Anforderungen, etwa aus dem Gebäude-Elektromobilitätsinfrastruktur-Gesetz (GEIG), verpflichten Bauherren unter bestimmten Bedingungen zur Vorinstallation von Leitungsinfrastruktur. Wer die Trends in Elektromobilität kennt, plant heute schon Leerrohre, Zählerpunkte und ausreichende Netzanschlusskapazität für morgen.
Der Leitfaden Elektrotechnikplanung von IET-Berlin bietet hierzu konkrete Handlungsempfehlungen für unterschiedliche Gebäudetypen und Projektphasen.
Profi-Tipp: Sehen Sie in jedem Verteiler mindestens vier freie Schutzschalterplätze vor und legen Sie Leerrohre in alle Bereiche, in denen künftig Ladesäulen, PV-Einspeisepunkte oder Serverräume entstehen könnten. Diese Maßnahmen kosten im Neubau wenige hundert Euro und ersparen später Tausende.
Die Unbequeme Wahrheit über Elektrische Infrastruktur in Neubauten
In der täglichen Planungspraxis beobachten wir ein wiederkehrendes Muster: Bauherren und Architekten investieren intensiv in Fassade, Innenausbau und Haustechnik, während die elektrische Infrastruktur auf das normative Minimum reduziert wird. Die Begründung lautet meist: “Das reicht doch für heute.” Diese Sichtweise ist verständlich, aber gefährlich kurzsichtig.
Die Realität sieht so aus: Wer heute ein Gebäude ohne ausreichende Netzanschlusskapazität für Ladeinfrastruktur und PV-Einspeisung plant, steht in fünf Jahren vor einem Nachrüstungsproblem, das leicht das Zehnfache der ursprünglichen Einsparung kostet. Stemm- und Putzarbeiten, neue Kabeltrassen, Austausch von Verteilern und erneute Prüfungen summieren sich schnell zu erheblichen Beträgen.
Normkonformität allein reicht nicht aus. Eine Anlage kann alle Normen erfüllen und dennoch unflexibel, nicht erweiterbar und für künftige Anforderungen ungeeignet sein. Resilienz und Erweiterbarkeit sind Qualitätsmerkmale, die über die Norm hinausgehen und dennoch entscheidend für den langfristigen Wert einer Immobilie sind. Effiziente Elektroplanung bedeutet daher nicht, möglichst wenig zu investieren, sondern möglichst klug zu investieren.
Unsere Empfehlung aus der Praxis: Betrachten Sie die elektrische Infrastruktur nicht als Kostenfaktor, sondern als strategische Investition in die Zukunftsfähigkeit Ihres Gebäudes.
So Unterstützen Wir Sie als Partner für Elektrische Infrastruktur
Elektrische Infrastruktur ist zu komplex und zu folgenreich, um sie dem Zufall zu überlassen. IET-Berlin GmbH begleitet Bauherren und Architekten von der ersten Bedarfsermittlung bis zur abschließenden Prüfung und Dokumentation. Unsere Fachplaner kennen die relevanten Normen, die aktuellen technischen Entwicklungen und die spezifischen Anforderungen unterschiedlicher Gebäudetypen.
Ob Neubau, Umbau oder Modernisierung: Wir entwickeln individuelle Konzepte, die heute normkonform sind und morgen erweiterbar bleiben. Von der Beratung Photovoltaik bis zur vollständigen Fachplanung nach den Arten der Elektrotechnik-Planung bieten wir Ihnen ein abgestimmtes Leistungsspektrum aus einer Hand. Sprechen Sie uns an und sichern Sie sich einen Beratungstermin, um Ihre elektrische Infrastruktur zukunftssicher zu gestalten.
Häufig gestellte Fragen zur Elektrischen Infrastruktur
Was umfasst die elektrische Infrastruktur eines Gebäudes genau?
Sie beinhaltet alle Systeme zur Erzeugung, Speicherung, Verteilung und Nutzung elektrischer Energie sowie die Kommunikationstechnik eines Gebäudes. Laut ZVEI-Leitfaden umfasst sie das gesamte System der elektrischen Anlagen und Kommunikationssysteme.
Welche zentralen Normen und Vorschriften sind relevant?
Die DIN VDE 0100 und DIN 18015 sind für elektrische Anlagen und deren Sicherheit in Wohngebäuden maßgeblich. Beide Normen sind anerkannte Regeln der Technik und im Haftungsfall rechtlich bindend.
Wieso ist zukunftssichere Planung bei der elektrischen Infrastruktur wichtig?
Nur so lassen sich spätere Nachrüstungen für Elektromobilität oder dezentrale Erzeugung vermeiden und die Investition langfristig absichern. Der ZVEI-Leitfaden betont, dass Zukunftsfähigkeit und Erweiterbarkeit Nachrüstkosten erheblich reduzieren.
Welche Methoden erleichtern die Planung elektrischer Infrastruktur?
Digitalisierung, insbesondere BIM, und modulare Bauweisen machen die Planung effizienter und helfen, Fehler frühzeitig zu erkennen. Laut ZVEI-Leitfaden sorgen diese Methoden für messbar höhere Planungseffizienz und reduzieren Fehler auf der Baustelle.
