Schaltanlagenbau erklärt: Definition, Aufgaben und Praxistipps

Dieser Artikel klärt präzise, was Schaltanlagenbau wirklich bedeutet, welche Aufgaben und Normen relevant sind und wie sich der Begriff von verwandten Begriffen sinnvoll abgrenzen lässt.

Definition und Grundlagen des Schaltanlagenbaus

Nach dem thematischen Einstieg erklären wir, worum es beim Schaltanlagenbau wirklich geht und lösen gängige Verwechslungen mit dem Schaltschrankbau auf.

Der Begriff Schaltanlagenbau wird in der Praxis häufig uneinheitlich verwendet. Für Bauherren und Architekten ist eine klare Definition jedoch unverzichtbar, weil sie die Grundlage für Ausschreibungen, Leistungsverzeichnisse und die Koordination der verschiedenen Gewerke bildet. Schaltanlagenbau umfasst Planung und Fertigung von Schaltanlagen sowie deren Baugruppen, was sowohl die technische Konzeption als auch die physische Errichtung einschließt.

Eine Schaltanlage ist dabei das Herzstück der elektrischen Energieverteilung in einem Gebäude oder einer technischen Anlage. Sie übernimmt die Aufgabe, elektrische Energie aus dem Versorgungsnetz entgegenzunehmen, sicher zu verteilen und im Fehlerfall zuverlässig abzuschalten. Zu den typischen Baugruppen einer Schaltanlage gehören Leistungsschalter, Trennschalter, Sammelschienen, Messtransformatoren, Schutzsicherungen sowie Steuerschränke und Visualisierungskomponenten.

„Im Elektrotechnikkontext ist Schaltanlagenbau die Planung, Fertigung und Errichtung von Schaltanlagen bzw. deren Baugruppen. Dies schließt sowohl die elektrische Konstruktion als auch die mechanische Ausführung ein und umfasst Sicherheits- und Schutzfunktionen im gesamten Energieverteilungssystem.“

Abgrenzung: Schaltanlagenbau versus Schaltschrankbau

Die häufigste Verwechslung entsteht zwischen den Begriffen Schaltanlagenbau und Schaltschrankbau. In der betrieblichen Praxis des Schaltschrankbaus wird Schaltanlagenbau als ganzheitliche Wertschöpfungskette verstanden, die Konstruktion und Elektrokonstruktion, Steuerungsbau, Verdrahtung sowie normgerechte Prüfung und Dokumentation einschließt.

Schaltschrankbau bezeichnet demgegenüber primär die praktische Umsetzung eines einzelnen Schrankes, also die physische Montage und Verdrahtung eines definierten Gehäuses. Schaltanlagenbau ist der übergeordnete Begriff: Er umfasst ganze Systeme, die aus mehreren Schaltschränken, Feldverteilungen und zugehörigen Installationen bestehen können.

Für Bauherren gilt: Wer lediglich den Schaltschrankbau beauftragt, hat noch keine vollständige Anlage erhalten. Notwendig sind auch die systemische Planung, die Systemintegration, die Prüfung gemäß gültiger Normen und die vollständige Dokumentation. Mehr zu den Unterschieden verschiedener elektrischer Anlagentypen finden Sie in unserem Vergleichsartikel.

Die wesentlichen Komponenten einer vollständigen Schaltanlage umfassen:

• Einspeisung und Hauptverteiler: Aufnahme der elektrischen Energie vom Netz und Weiterleitung an Unterverteilungen
• Schutzeinrichtungen: Leistungsschalter, Leitungsschutzschalter, Fehlerstromschutzschalter (RCD) und Überspannungsschutzgeräte
• Mess- und Überwachungstechnik: Energiemessgeräte, Stromwandler und Spannungswandler zur Betriebsüberwachung
• Steuer- und Meldewesen: Signallampen, Schaltuhren, Kommunikationsmodule für Gebäudeautomation
• Verdrahtung und Kabelmanagement: Normgerechte Leitungsführung, Kabelkanäle und Beschriftungssysteme

Aufgaben und Abläufe im Schaltanlagenbau für Bauprojekte

Mit dem Wissen um Definition und Abgrenzung gehen wir nun auf die konkreten Aufgaben und die wichtigsten Phasen des Schaltanlagenbaus für Ihr Bauprojekt ein.

Ein strukturierter Ablauf ist das Fundament jedes erfolgreichen Schaltanlagenprojekts. Die betriebliche Praxis zeigt, dass normgerechte Prüfung und Dokumentation gleichwertig neben Planung und Fertigung stehen und nicht als nachträgliche Formalitäten betrachtet werden dürfen. Wer diese Phasen gedanklich trennt, riskiert Planungslücken, die in der Ausführungsphase teuer werden.

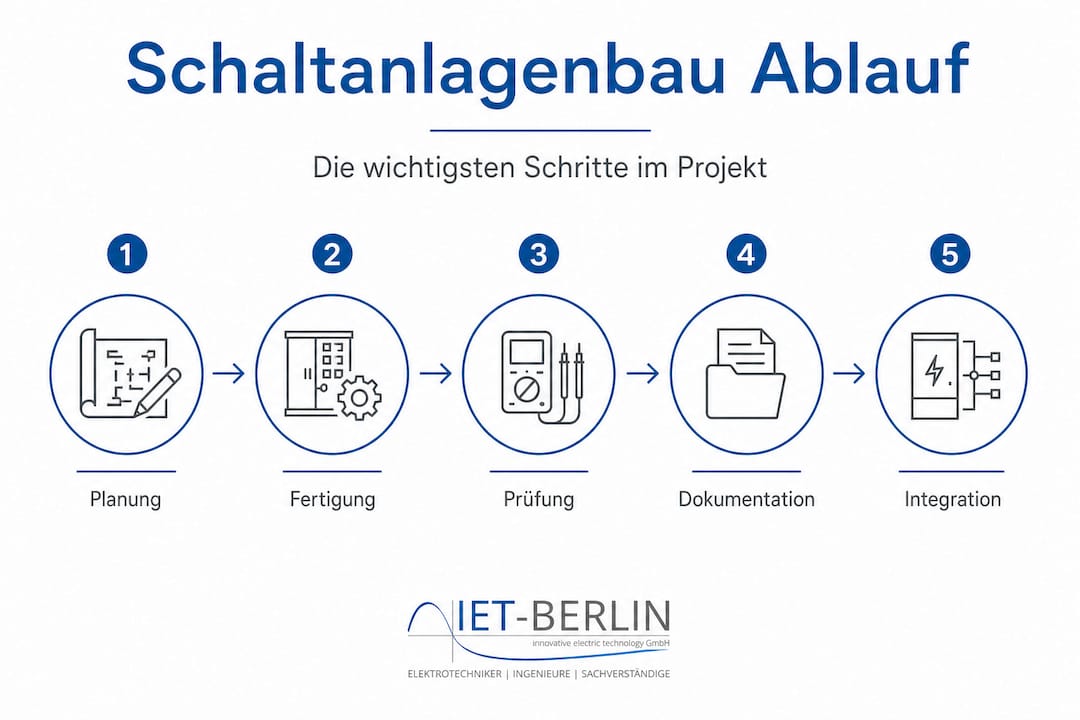

Die wichtigsten Arbeitsschritte im Überblick

Im Bauprojektalltag lässt sich der Schaltanlagenbau in klar voneinander abgrenzte Phasen unterteilen:

1. Bedarfsanalyse und Systemplanung: Zunächst werden Leistungsbedarf, Lastprofile und Schutzkonzept definiert. Diese Phase bestimmt maßgeblich die spätere Zuverlässigkeit und Wartungsfreundlichkeit der gesamten Anlage.
2. Elektrokonstruktion und Schaltplanerstellung: Auf Basis der Systemplanung werden detaillierte Schaltpläne, Klemmenpläne und Stücklisten erstellt. Diese Unterlagen bilden die verbindliche Grundlage für Fertigung, Prüfung und spätere Wartung.

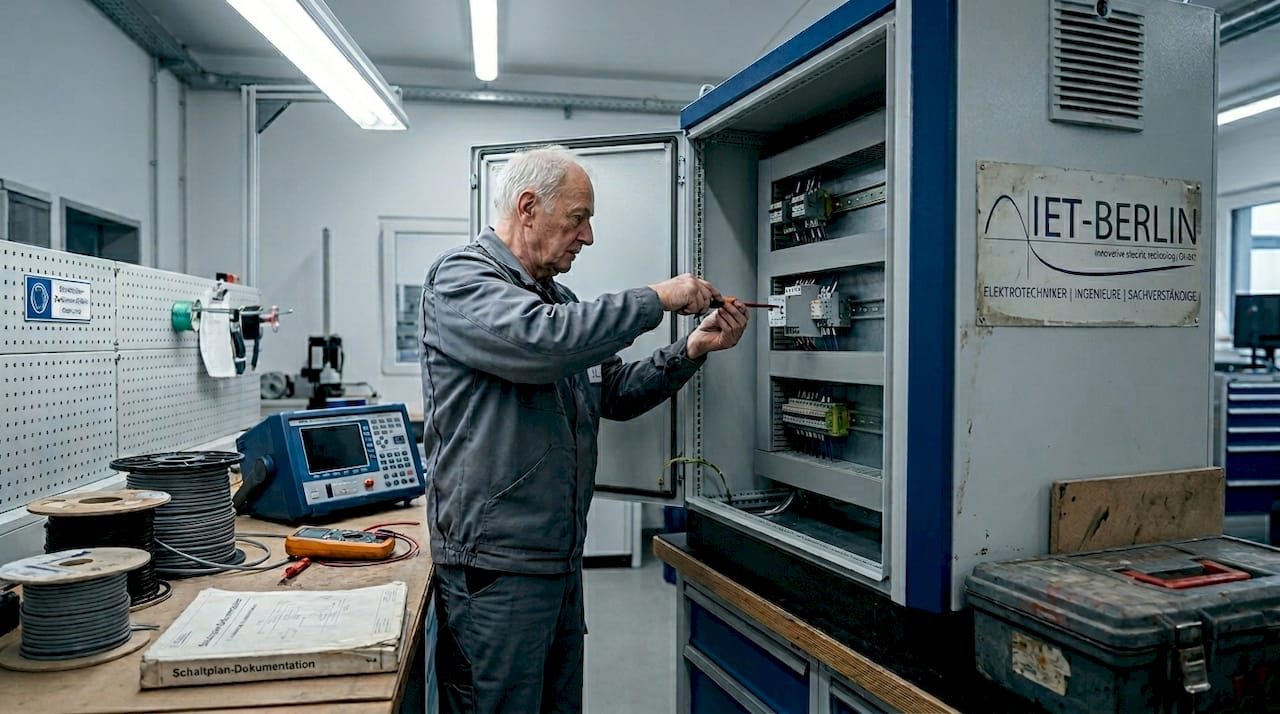

3. Mechanischer Aufbau und Montage: Die Komponenten werden nach den Konstruktionszeichnungen in die Gehäuse montiert. Hierbei sind Mindestabstände, Wärmemanagement und mechanische Stabilität zu beachten.
4. Verdrahtung und Kabelkonfektionierung: Alle Leitungen werden nach Schaltplan verlegt, aufgelegt und beschriftet. Eine fehlerfreie Verdrahtung ist Voraussetzung für die anschließende Prüfung.
5. Normgerechte Prüfung: Die fertige Anlage wird einer Stückprüfung unterzogen, die Spannungsfestigkeitsprüfungen, Isolationsmessungen, Funktionsprüfungen der Schutzeinrichtungen und Verifizierung der Verdrahtung umfasst.
6. Dokumentation und Übergabe: Alle Prüfprotokolle, Schaltpläne und Revisionsunterlagen werden übergeben. Erst mit vollständiger Dokumentation gilt eine Anlage formal als übergabefertig.
7. Inbetriebnahme und Einweisung: Der Schaltanlagenbauer begleitet die erste Inbetriebnahme, prüft das Zusammenspiel mit anderen Gewerken und weist das Betriebspersonal ein.

„Qualitätsgesicherter Schaltanlagenbau endet nicht mit der Montage. Erst die vollständige Dokumentation, lückenlose Prüfprotokolle und eine strukturierte Übergabe sichern den rechtmäßigen und sicheren Betrieb der Anlage über die gesamte Nutzungsdauer.“

Profi-Tipp: Beziehen Sie Prüf- und Dokumentationspflichten bereits in die frühe Planungsphase ein. Wer Prüfprotokolle und Revisionsunterlagen als festen Bestandteil der Leistungsbeschreibung definiert, vermeidet spätere Nachforderungen und sichert die Rechtskonformität der Anlage. Dies gilt insbesondere für Bauherren, die Anlagen nach Fertigstellung an Betreiber oder Mieter übergeben müssen.

Bei der Modernisierung von Bestandsgebäuden ergeben sich häufig Fragen zur Weiterverwendung von Bestandsanlagen, da vorhandene Schaltanlagen bei Umbaumaßnahmen auf Normkonformität geprüft werden müssen. Für die korrekte Einordnung in den Normenkontext empfiehlt sich zudem ein Blick auf die relevanten Elektrotechnik-Normen für nachhaltige Gebäude.

Die Komplexität dieser Prozesskette macht deutlich, warum Schaltanlagenbau keine isolierte Handwerksleistung ist. Es handelt sich um ein technisches Gesamtvorhaben, das fundierte Fachkenntnisse in Elektrokonstruktion, Normenwesen und Systemintegration erfordert. Bauherren, die diesen Umfang bei der Ausschreibung unterschätzen, erhalten häufig unvollständige Angebote, die im Verlauf des Projekts durch Nachträge teurer werden als eine vollständige Planung von Beginn an.

Relevante Normen und Besonderheiten im Schaltanlagenbau

Auf Grundlage der Abläufe und Aufgaben zeigt dieser Abschnitt auf, welche Normen und Spezialfälle Bauherren im Schaltanlagenbau kennen sollten.

Das Normengefüge im Schaltanlagenbau ist vielschichtig. Für die Praxis ist es entscheidend, die zutreffenden Normen frühzeitig zu identifizieren, weil sie sowohl die Konstruktionsanforderungen als auch die Prüfpflichten und die Dokumentation vorgeben. Eine falsche Normzuordnung kann dazu führen, dass fertige Anlagen nicht abgenommen werden und kostspielige Umbauten notwendig werden.

Überblick zu den wichtigsten Normen

Die folgende Tabelle zeigt die zentralen Normen für typische Anwendungsfälle im Schaltanlagenbau:

Bei Hochspannungs- und Mittelspannungsanlagen, wie sie in Netzstationen und Großobjekten vorkommen, sind spezialisierte Normenreihen zu beachten. Normreihen für gekapselte Hochspannungsanlagen wie die IEC/DIN EN 62271-200 und 62271-202 definieren unter anderem die Anforderungen an Störlichtbogensicherheit, Kapselungsklassen und die Prüfnachweise für fabrikfertige Stationen.

Wichtig: Die Übertragbarkeit von Störlichtbogenprüfungen ist ein spezialisiertes Thema, das in der Planungspraxis häufig unterschätzt wird. Wer zertifizierte Schaltanlagen einsetzt, muss sicherstellen, dass die Prüfbescheinigungen auf die tatsächlich eingesetzten Konfigurationen übertragbar sind.

Abgeschlossene elektrische Betriebsstätten nach VDE 0100-731

Ein besonderer Anwendungsfall sind Schaltanlagen, die als sogenannte abgeschlossene elektrische Betriebsstätten errichtet werden. Dieser Begriff beschreibt Räume oder Bereiche, die ausschließlich für den Betrieb elektrotechnischer Anlagen vorgesehen sind und nur für Elektrofachkräfte zugänglich sein dürfen.

In der Gebäudepraxis taucht dieses Konzept bei großen Trafo-Stationen, Hauptverteilräumen in Hochhäusern und in Rechenzentren auf. Die Anforderungen nach VDE 0100-731 betreffen Zugangssicherung, bauliche Mindestanforderungen, Lüftungskonzepte und Beleuchtung dieser Bereiche. Wer diese Vorschriften bei der Gebäudeplanung nicht berücksichtigt, riskiert Auflagen durch die Baubehörde und muss kostspielige Nachbesserungen durchführen.

Die wesentlichen Pflichten bei abgeschlossenen elektrischen Betriebsstätten umfassen:

• Zugangsbeschränkung: Nur Elektrofachkräfte oder unterwiesene Personen unter deren Aufsicht dürfen diese Bereiche betreten
• Kennzeichnungspflicht: Eindeutige Hinweisschilder sind vorgeschrieben
• Bauliche Anforderungen: Feuerwiderstandsklassen, Bodentragfähigkeit und ausreichende Raumhöhen sind zu planen
• Notbeleuchtung: Sicherheitsbeleuchtung für den Betriebsstättenbereich ist Pflicht
• Dokumentation: Bestandspläne und Prüfnachweise müssen vor Ort verfügbar sein

📊 Praxisrelevanz: In Projekten mit einer installierten Leistung von mehr als 100 kVA ist eine frühzeitige Klärung der Betriebsstättenklassifizierung unverzichtbar. Planungsfehler in diesem Bereich führen in der Praxis regelmäßig zu Bauzeitverzögerungen von mehreren Wochen.

Für eine fundierte Orientierung zu den Typen elektrischer Anlagen sowie zu den aktuellen Sicherheitsnormen für Bauleiter bietet IET Berlin weiterführende Ressourcen an.

Schaltanlagenbau in der Gebäudetechnik: Praxisbeispiele und Schnittstellen

Abschließend rücken wir die konkrete Einbindung des Schaltanlagenbaus im Gebäude- und Anlagenkontext ins Zentrum und verdeutlichen die Praxisrelevanz mit Beispielen.

In der technischen Gebäudeausrüstung (TGA) ist der Schaltanlagenbau weit mehr als eine rein elektrotechnische Aufgabe. Er bildet die Verbindung zwischen der übergeordneten Energieversorgung und allen elektrisch betriebenen Systemen im Gebäude. Schaltanlagenbau als Teil der Elektrotechnik ist typischerweise der Kostengruppe 440 nach DIN 276 zugeordnet und grenzt direkt an die Gebäudeautomation sowie das Energiemanagementsystem (EMS) an.

Schnittstellen zu anderen Gewerken

Die korrekte Definition dieser Schnittstellen ist in der Ausführungsplanung häufig eine Quelle von Konflikten. Folgende Schnittstellen sind besonders praxisrelevant:

• Schaltanlage und Gebäudeautomation: Energiezähler, Lastmanagement und Fernzugriff erfordern abgestimmte Kommunikationsschnittstellen, etwa über Protokolle wie Modbus, BACnet oder KNX
• Schaltanlage und Photovoltaikanlage: Einspeisepunkte, Schutzorgane und bidirektionale Zählung müssen in der Schaltanlagenplanung berücksichtigt werden
• Schaltanlage und Ladeinfrastruktur: Lastmanagement für Elektromobilität setzt voraus, dass die Schaltanlage entsprechende Steuerungsfähigkeiten aufweist
• Schaltanlage und Notstromversorgung: Umschaltautomatiken, Synchronisation und Priorisierung von Verbrauchern sind im Schaltanlagenkonzept zu definieren
• Schaltanlage und Brandschutzkonzept: Abschaltung im Brandfall, Feuerwehrschalter und die Aufrechterhaltung sicherheitsrelevanter Stromkreise müssen koordiniert werden

Ein konkretes Praxisbeispiel: Bei einem gewerblichen Neubau mit Büro- und Einzelhandelsnutzung in Berlin wurde die Schaltanlagenplanung zunächst ohne Einbindung des Gebäudeautomationsplaners durchgeführt. Erst in der Ausführungsphase stellte sich heraus, dass die Energiemesseinrichtungen nicht mit dem vorgesehenen Gebäudeleitsystem kommunizieren konnten. Die Nachrüstung geeigneter Kommunikationsmodule und die Anpassung der Schaltpläne verursachten Mehrkosten von über 15.000 Euro und eine Bauzeitverzögerung von drei Wochen.

Profi-Tipp: Beauftragen Sie die Koordination zwischen Schaltanlagenplanung, Gebäudeautomation und Energiemanagement frühzeitig an einen erfahrenen Planungspartner. Die Schnittstellendefinition gehört in die Entwurfsplanung, nicht in die Ausführungsphase. Spätere Korrekturen sind stets teurer und zeitaufwändiger als eine vorausschauende Koordination.

Praxisbeispiel: Moderne Energieversorgung in einem Bestandsgebäude

Bei der Modernisierung eines Verwaltungsgebäudes aus den 1980er Jahren wurde die bestehende Hauptverteilung durch eine neue Schaltanlage mit integriertem Energiemanagementsystem ersetzt. Die neue Anlage ermöglichte erstmals eine verbrauchsgenaue Abrechnung einzelner Mietbereiche, die Integration einer Photovoltaikanlage auf dem Dach sowie den Anschluss von vier Ladepunkten für Elektrofahrzeuge.

Entscheidend für den Projekterfolg war die lückenlose Dokumentation der Bestandsanlage vor dem Umbau sowie die Abstimmung des neuen Schutzkonzepts mit dem Netzbetreiber. Erst nach Vorlage der vollständigen Prüfprotokolle und der aktualisierten Anlagendokumentation erteilte der Netzbetreiber die Freigabe für die Inbetriebnahme. Für Fragen zu Sicherheitsmaßnahmen im Projekt bietet IET Berlin praxisnahe Orientierung.

Warum sich Investitionen in hochwertige Schaltanlagen langfristig lohnen

Nach dem umfassenden Überblick folgt ein Blick hinter die Kulissen aus der Perspektive erfahrener Planer und Betreiber.

In der täglichen Planungspraxis begegnet uns ein wiederkehrendes Muster: Bauherren und Projektentwickler betrachten die Schaltanlage als Budgetposten, bei dem sich Einsparungen ohne wesentliche Konsequenzen realisieren lassen. Günstigere Komponenten, vereinfachte Dokumentation, verkürzte Prüfzeiten. Die Rechnung geht fast nie auf.

Die tatsächlichen Kosten einer mangelhaft geplanten oder unzureichend dokumentierten Schaltanlage zeigen sich selten bei der Abnahme. Sie entstehen im laufenden Betrieb: durch ungeplante Abschaltungen, die Fachkräfte für die Fehlersuche binden, durch Stromausfälle, die Produktionsprozesse oder Dienstleistungsbetriebe unterbrechen, und durch Prüfungen, die nicht bestanden werden, weil Prüfprotokolle fehlen oder nicht der Norm entsprechen.

Aus unserer Erfahrung mit einer Vielzahl von Projekten in Berlin, Brandenburg und bundesweit lässt sich eine klare Aussage ableiten: Die Qualität der Dokumentation ist der zuverlässigste Indikator für die Qualität einer Schaltanlage insgesamt. Wer bereit ist, bei der Dokumentation zu sparen, spart erfahrungsgemäß auch an anderen, weniger sichtbaren Stellen.

Hinzu kommt die Frage der Wartungsfreundlichkeit. Eine Anlage, die normgerecht beschriftet, übersichtlich verdrahtet und mit aktuellen Revisionsunterlagen versehen ist, lässt sich im Störungsfall in Minuten analysieren und reparieren. Eine schlecht dokumentierte Anlage gleicher Leistungsklasse kann Stunden in Anspruch nehmen, was in betriebskritischen Umgebungen unmittelbar zu wirtschaftlichem Schaden führt.

Ein weiterer Aspekt betrifft die Haftung. Bei Schäden durch elektrische Anlagen trägt der Betreiber eine erhebliche Sorgfaltspflicht. Fehlt die Prüfdokumentation oder entspricht die Anlage nicht den gültigen Normen, entsteht im Schadensfall ein erhebliches Haftungsrisiko, das durch eine qualitätssichere Planung und Ausführung vollständig vermeidbar wäre.

Erfahrene Betreiber wissen: Die langfristig günstigste Schaltanlage ist nicht die mit dem niedrigsten Anschaffungspreis, sondern die mit den geringsten Gesamtbetriebskosten über 20 oder 30 Jahre. Ein detaillierter Vergleich der Anlagentypen hilft dabei, die richtige Wahl für das jeweilige Projekt zu treffen. Qualität bei Planung, Ausführung und Dokumentation ist keine Option, sondern eine Investition mit messbarem Return.

Wie Sie mit professioneller Schaltanlagenplanung weiterkommen

Wer jetzt noch tiefer einsteigen möchte, findet passende Angebote und Leitfäden für weiterführende Projekte.

Professioneller Schaltanlagenbau erfordert die enge Verzahnung von Planung, Normenwissen und praktischer Erfahrung. IET Berlin unterstützt Bauherren, Architekten und Projektentwickler bei sämtlichen Fragen rund um Schaltanlagen, von der ersten Bedarfsanalyse bis zur Abnahme und Dokumentation.

Mit einem erfahrenen Planungspartner an Ihrer Seite vermeiden Sie kostspielige Nachbesserungen, sichern die Normkonformität Ihrer Anlage und schaffen eine solide Basis für alle nachgelagerten Gewerke. Informieren Sie sich über die verfügbaren Lösungen der Elektrotechnikplanung und nutzen Sie den praxisnahen Leitfaden zur Elektrotechnikplanung für einen strukturierten Einstieg in Ihr Projekt. Sprechen Sie uns an, wir entwickeln gemeinsam mit Ihnen die Lösung, die zu Ihrem Vorhaben passt.

Häufige Fragen zum Schaltanlagenbau

Was ist der Unterschied zwischen Schaltanlagenbau und Schaltschrankbau?

Schaltanlagenbau umfasst größere Systeme, die aus mehreren Schränken und Komponenten bestehen können, während Schaltschrankbau die praktische Umsetzung eines einzelnen Schrankes bezeichnet.

Welche Normen sind beim Schaltanlagenbau besonders wichtig?

Für Niederspannungsanlagen gilt primär die DIN EN IEC 61439, während Hochspannungs-Schaltanlagen den Normenreihen IEC/DIN EN 62271-200 und 62271-202 unterliegen, und abgeschlossene Betriebsstätten zusätzlich die DIN VDE 0100-731 berücksichtigen müssen.

Welche Aufgaben übernimmt ein Schaltanlagenbauer im Bauprojekt konkret?

Von der Elektrokonstruktion über die Fertigung bis zur normgerechten Prüfung und Dokumentation verantwortet der Schaltanlagenbauer die sichere und zuverlässige Energieverteilung in der gesamten Anlage.

Wie unterscheidet sich der Schaltanlagenbau bei Hochspannung von dem bei Niederspannung?

Bei Hochspannung gelten speziellere Sicherheitsanforderungen für Kapselung, Störlichtbogenschutz und die Übertragbarkeit von Typprüfungen, die bei Niederspannungsanlagen in dieser Form nicht vorgeschrieben sind.

Warum ist eine ausführliche Dokumentation bei Schaltanlagen so wichtig?

Nur eine vollständige und normgerechte Anlagendokumentation sichert die langfristige Wartungsfähigkeit, ermöglicht die rechtsichere Übergabe an Betreiber und reduziert im Schadensfall das Haftungsrisiko erheblich.
