Wie funktioniert die Sterntopologie bei der Cat7-Netzwerkverkabelung?
Strukturierte Datenverkabelung folgt fast immer einer gestuften Sternstruktur mit drei Ebenen: Primär-, Sekundär- und Tertiärbereich. Der Primärbereich verbindet Gebäude oder Gebäudeteile über den Hauptverteiler, der Sekundärbereich führt zu den Etagenverteilern, und der Tertiärbereich versorgt von dort aus die einzelnen Anschlussdosen am Arbeitsplatz. Diese Hierarchie ist keine akademische Übung. Sie entscheidet, wie viele Etagenverteiler ein Gebäude braucht, wie lang die Kabelstrecken maximal werden dürfen und wo später überhaupt noch nachgerüstet werden kann.
Die DIN EN 50173‑1 legt genau diese anwendungsneutrale Struktur als Grundlage fest. Anwendungsneutral heißt: Die passive Verkabelung funktioniert unabhängig davon, welche aktiven Geräte später angeschlossen werden. Ein Netzwerkswitch lässt sich tauschen, ohne dass die Kupferverkabelung neu verlegt werden muss.
Vor der Ausschreibung müssen deshalb konkrete Räume und Vorrichtungen feststehen:
- Technikraum beziehungsweise Hauptverteilerraum mit ausreichender Grundfläche und Zugänglichkeit
- Etagenverteiler pro Geschoss oder Brandabschnitt, meist in zentralen Schächten
- Vertikale und horizontale Schächte für die Primär- und Sekundärverkabelung
- Revisionsöffnungen an kritischen Trassenpunkten für spätere Wartung
Für den Primär- und Sekundärbereich empfiehlt AMEV LAN 2021 mehrfaserige Lichtwellenleiter mit mindestens zwölf Fasern sowie Reserven für Länge und spätere Erwärmung. Diese Reserve ist kein Luxus. Wer sie beim Rohbau nicht mitplant, muss Jahre später Wände wieder aufstemmen.
Bei der Trassendimensionierung lohnt sich ein Blick auf BIM-gestützte Werkzeuge. Sie erkennen Kollisionen zwischen Kabeltrassen, Lüftungskanälen und Sanitärleitungen, bevor der erste Meter Kabel verlegt wird. Die Kabeltrassenplanung im Gebäude zeigt, wie sich diese Koordination in der Praxis organisieren lässt, bevor Rohbau und Ausbau parallel starten.
Welche Spezifikation muss ein Cat7-Datenleitung erfüllen?
Cat7 S/FTP besteht aus vier einzeln geschirmten Adernpaaren (Foil Twisted Pair) mit einer gemeinsamen Gesamtschirmung (Screened). Diese doppelte Schirmung unterscheidet Cat7 von Cat6A und macht die Leitung robuster gegenüber elektromagnetischen Störungen, etwa in der Nähe von Starkstromleitungen oder Aufzugsanlagen.
Frequenzbereich und Einsatzgrenzen: Cat7 ist für Übertragungsfrequenzen bis 600 MHz spezifiziert. Das liegt deutlich über Cat6A (500 MHz), bringt aber für reine 10-Gigabit-Ethernet-Anwendungen keinen praktischen Zusatznutzen gegenüber Cat6A. Der Vorteil zeigt sich vor allem bei sehr störungsintensiven Umgebungen und bei zukünftigen Anwendungen, die höhere Frequenzbänder nutzen könnten. Für Distanzen über 100 Meter oder bei absehbar sehr hohem Bandbreitenbedarf bleibt Glasfaser die technisch sinnvollere Wahl.
Profi-Tipp: Prüfen Sie vor der Ausschreibung, ob Ihr Gebäude tatsächlich von der zusätzlichen Schirmung profitiert. In normalen Büroumgebungen ohne starke Störquellen liefert Cat6A oft ein besseres Verhältnis von Kosten zu Nutzen, während Cat7 seine Stärke in Produktionshallen oder Technikgebäuden mit hoher elektromagnetischer Belastung ausspielt.

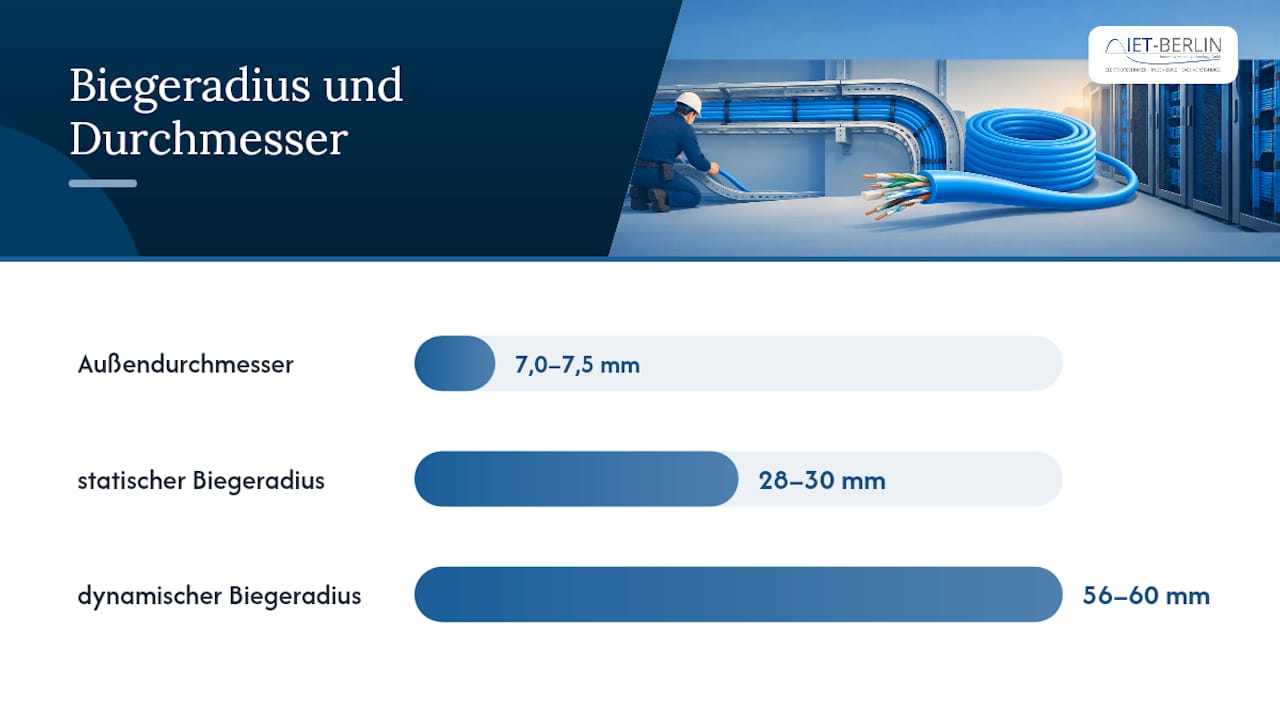

Biegeradius als Praxisregel: Herstellerdatenblätter zu Cat7-Installationskabeln geben einen Außendurchmesser von rund 7,0 bis 7,5 Millimetern an. Daraus ergibt sich die gängige Faustregel: der statische Biegeradius entspricht dem vierfachen Außendurchmesser, also etwa 28 bis 30 Millimeter, der dynamische Biegeradius beim Verlegen dem achtfachen Durchmesser. Wird dieser Wert unterschritten, etwa an engen Kabelkanalecken, verschlechtert sich die Übertragungsqualität messbar.
Für die Materialauswahl im Leistungsverzeichnis sind folgende Punkte verbindlich festzulegen:
- Schirmtyp und Aufbau (S/FTP, nicht nur „Cat7“ als Bezeichnung)
- CPR-Euroklasse passend zur Gebäudeklasse und zum Verlegeort
- AWG-Leiterquerschnitt, besonders relevant bei PoE-intensiven Installationen
- Zulässige Zug- und Biegebelastung laut Herstellerangabe
Nach der Bauproduktenverordnung benötigen fest installierte Kabel eine CE-Kennzeichnung und Leistungserklärung. Die Euroklasse, von Aca bis Fca, muss zur Nutzungsart des Gebäudes passen. Wer diese Klasse nicht explizit im LV festschreibt, riskiert bei der Abnahme Nachbesserungen.
Wie plant man Brandschutz bei Kabeldurchdringungen?

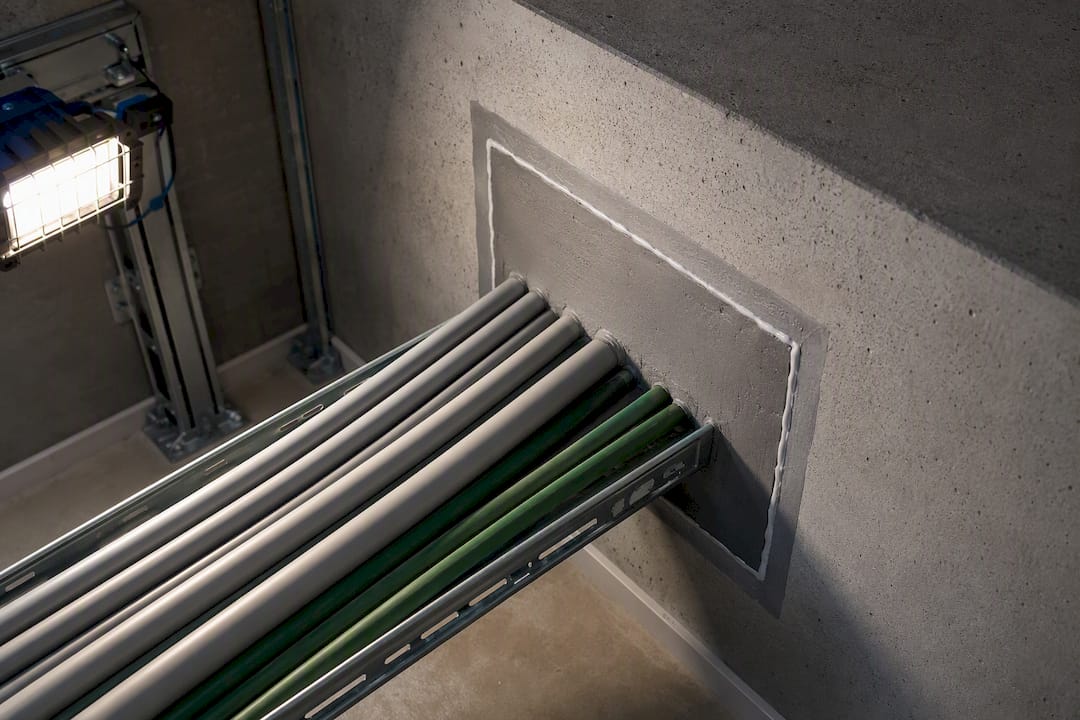

Jede Wand- oder Deckendurchdringung einer Kabeltrasse ist im Zweifel ein Feuerwiderstandsproblem, nicht nur ein Verlegedetail. Relevante Regelwerke sind die Bauproduktenverordnung mit EN 50575, die Musterleitungsanlagenrichtlinie (MLAR) der Bundesländer sowie ergänzende VdS- und ZVEI-Kommentare zur praktischen Umsetzung.

Der ZVEI-Leitfaden macht dabei einen entscheidenden Punkt: Leitungswege dürfen die Luftdichtheit, den Wärmeschutz und den Schallschutz eines Gebäudes nicht unzulässig beeinträchtigen. Wer eine Trasse plant, plant also automatisch mit, wie sie den Brandschutz und die Bauphysik beeinflusst.
Brandschottungen müssen in Plänen und im Leistungsverzeichnis eindeutig einem zugelassenen Abschottungssystem zugeordnet werden, inklusive Typ, aktueller Belegung und einer klaren Nachbelegungsregel. Ohne diese Angaben bleibt unklar, ob die Feuerwiderstandsfunktion nach einer späteren Kabelnachrüstung überhaupt noch gilt.
Praktisch bedeutet das für die Koordination zwischen Elektroplanung, Brandschutzplanung und Architektur:
- Jede geplante Durchdringung wird mit Bauteiltyp, Feuerwiderstandsklasse und Abschottungssystem dokumentiert
- Reserveleitungen in Schotts werden ausdrücklich als „belegt, aber nicht angeschlossen“ gekennzeichnet
- Abstimmungstermine zwischen Elektroplanung und Brandschutzsachverständigem erfolgen vor, nicht nach der Rohinstallation
Details zu Systemauswahl und Zulassungen finden sich im Beitrag Brandschutz in der Elektrotechnik.
Wie groß muss der Technikraum für Cat7 dimensioniert sein?
Die Dimensionierung des Hauptverteilers entscheidet oft über die gesamte Lebensdauer der Anlage. Wird der Technikraum zu knapp geplant, fehlt später der Platz für weitere Switches, USV-Einheiten oder zusätzliche Patchfelder.
- Standort und Fläche festlegen: Der Technikraum sollte zentral zu den versorgten Bereichen liegen, um Kabellängen kurz zu halten, und ausreichend Reservefläche für Erweiterungen vorsehen. Kühlung und eine unterbrechungsfreie Stromversorgung (USV) gehören von Anfang an in die Planung, nicht als Nachtrag.
- Schrankaufbau strukturieren: Im 19-Zoll-Schrank gehören Lichtwellenleiter-Patchfelder üblicherweise oben, Kupfer-Patchfelder darunter. Zwischen den Ebenen bleiben Freiräume für Kabelmanagement und spätere Erweiterung, sonst wird jede Nachrüstung zur Fingerarbeit im engen Rack.
- Patchfelder und Dosen klassifizieren: Anschlussdosen und Patchfelder müssen mindestens der spezifizierten Kategorie entsprechen, in diesem Fall Klasse FA nach EN 50173. Eine Cat7-Leitung an einer Cat6-Dose verschenkt die gesamte Investition in die Schirmung.
- Schirmkontaktierung und Potentialausgleich sichern: Der Schirm jedes S/FTP-Kabels muss beidseitig und niederohmig mit dem Potentialausgleich verbunden sein. Fehlt diese Verbindung, wirkt die Schirmung nicht mehr als Störschutz, sondern kann selbst zur Störquelle werden.
Wie stark PoE-Lasten und Endgerätedichte den Schrankaufbau beeinflussen, lässt sich am Beispiel von Industrieprojekten gut nachvollziehen: Die Maschinenanschlussplanung in Produktionsbereichen zeigt, wie schnell ein unterdimensionierter Verteiler zum Flaschenhals wird.
Was muss ins Leistungsverzeichnis für die Cat7-Kabelinstallation?
Ein Leistungsverzeichnis, das nur „Cat7 verlegen, Meterpreis X“ enthält, ist praktisch wertlos. Die EN 50173 macht deutlich, wie viele Einzelparameter tatsächlich festgelegt werden müssen, damit Angebote überhaupt vergleichbar sind.
Folgende Positionen sollten in keinem LV zur Datenverkabelung fehlen:
- Kabeltyp mit vollständiger Bezeichnung inklusive Schirmkonzept und CPR-Euroklasse
- Anschlussklasse (Kategorie und Class FA) für Dosen, Patchfelder und Verbindungskomponenten
- Trassen- und Leerrohrdimensionen inklusive Füllgrad und Reserveprozentsatz
- Brandschotts mit System, Zulassung und Nachbelegungsregel
- Beschriftungssystem für Dosen, Patchfelder und Kabel nach einheitlichem Schema
- Dokumentationsumfang inklusive Bestandsplänen und Messprotokollen
- Abnahmemessungen mit konkretem Messverfahren und Grenzwerten
Besonders wichtig: Die Permanent-Link-Konfiguration und die zugehörigen Messparameter gehören verbindlich ins LV, nicht in eine spätere mündliche Absprache. Wenn Steckkomponenten, Dosen und Messgerät-Einstellungen nicht zueinander passen, hilft auch das beste Kabel nichts. Wie sich eine Ausschreibung so aufbaut, dass genau das nicht passiert, beschreibt der Beitrag Ausschreibung in der Elektroplanung.
Worauf achten bei Verlegung, Auflegen und Abnahme?
Die beste Spezifikation nützt wenig, wenn die Ausführung sie unterläuft. EN 50174‑2 regelt genau diese Installationspraxis, von Trennabständen zu Starkstromleitungen bis zu EMV-Anforderungen.
- Kabelzug kontrollieren: Zugkräfte, Biegeradien und der Trassenfüllgrad müssen während der Verlegung überwacht werden. Ein überfüllter Kabelkanal führt zu Druckstellen, die sich erst bei der Abnahmemessung als Dämpfungsfehler zeigen.
- Sauber auflegen: Beim Anschluss an Dose oder Patchfeld entscheidet die korrekte Schirmkontaktierung und Adernsortierung über die Übertragungsqualität. Für die letzten Meter zum Endgerät kommen flexible Patchkabel zum Einsatz, keine steifen Installationskabel.
- Messstrecke definieren: Bei der Abnahme wird zwischen Permanent Link und Channel unterschieden. Der Permanent Link umfasst die feste Installation ohne Endgeräte-Patchkabel, der Channel schließt diese mit ein. Für Bauabnahmen ist die Permanent-Link-Messung der übliche Maßstab.
- Dokumentation vollständig übergeben: Jede Messstrecke braucht ein Messprotokoll mit Gerätetyp, Kalibrierdatum, Grenzwertprofil und Ergebnis. Ohne diese Dokumentation lässt sich im Streitfall nicht nachweisen, ob die Leitung normkonform abgenommen wurde.
Profi-Tipp: Bestehen Sie darauf, dass jede Permanent-Link-Messung inklusive Rohdaten und nicht nur als Zusammenfassung „bestanden/nicht bestanden“ übergeben wird. Nur die Rohdaten zeigen, ob eine Strecke knapp oder deutlich innerhalb der Grenzwerte liegt, und das ist relevant für spätere Erweiterungen.
Wann lohnt sich Cat7-Nachrüstung im Bestand?
Im Bestand ist die Trasse fast immer der limitierende Faktor, nicht das Kabel selbst. Bevor über Cat7 oder Glasfaser diskutiert wird, muss die vorhandene Trassenkapazität geprüft werden: Wie viel Reserve steckt in bestehenden Leerrohren, Kabelkanälen oder Brüstungskanälen?
Eine Nachrüstung mit neuen Kupferkabeln lohnt sich meist dann, wenn vorhandene Leerrohre noch Kapazität bieten und die zu überbrückenden Distanzen unter 90 Metern bleiben. Sind die Trassen bereits ausgereizt oder müssen neue Wanddurchbrüche geschaffen werden, verschiebt sich die Kosten-Nutzen-Rechnung schnell zugunsten von Glasfaser, besonders bei langfristig hohem Bandbreitenbedarf, größeren Distanzen oder Umgebungen mit starker elektromagnetischer Störung.
Der ZVEI-Leitfaden bringt den Kernkonflikt bei Sanierungen auf den Punkt: zugängliche, erweiterbare Leitungswege vermeiden genau die Aufbrüche, die Sanierungsprojekte teuer machen. Wo das beim Erstbau versäumt wurde, zahlt sich das bei jeder Nachrüstung erneut aus.
Für die Sanierungsdokumentation gilt dieselbe Sorgfalt wie im Neubau:
- Bestandstrassen vor Planungsbeginn vermessen und dokumentieren
- Abstimmung mit Brandschutz vor jedem neuen Durchbruch, nicht danach
- Entscheidung Kupfer versus Glasfaser schriftlich mit Begründung festhalten
Wie strukturiert IET-Berlin die Planung einer Cat7-Verkabelung?
Eine belastbare Cat7-Planung folgt den klassischen Leistungsphasen: Grundlagenermittlung, Vorplanung, Entwurfsplanung, Genehmigungsplanung und Ausführungsplanung bauen aufeinander auf, statt Details vorwegzunehmen, die erst später entscheidbar sind. In der Grundlagenermittlung werden Endgeräte nach Funktion gezählt, also Access Points, Kameras, Arbeitsplätze und Gebäudeautomation getrennt erfasst, weil sich daraus Portanzahl, Schrankgrößen, PoE-Budget und USV-Anforderungen ableiten lassen.
Die Ausführungsplanung liefert die Deliverables, auf die ein Installateur tatsächlich bauen kann: LV-reife Leistungspositionen, Trassenpläne, Schrankbelegungspläne und die Vorgaben für Abnahmemessungen. BIM-gestützte Kabeltrassenplanung koordiniert dabei frühzeitig zwischen Elektroplanung, Brandschutz und Haustechnik, sodass Kollisionen am Bildschirm auffallen, nicht erst auf der Baustelle.
Auftraggeber dürfen von einer Leistungsbeschreibung erwarten, dass Normreferenzen, Materialklassen und Messverfahren konkret benannt sind, nicht als allgemeine Absichtserklärung, sondern als prüfbare Vorgabe.
Planung nach Norm schlägt Bauchgefühl
Die größte Fehlerquelle bei Cat7-Projekten liegt selten am Kabel. Sie liegt an Planungsentscheidungen, die zu spät oder zu unpräzise getroffen wurden. Ein LV, das „Cat7“ schreibt, aber Schirmkonzept, Anschlussklasse und Messverfahren offenlässt, produziert Angebote, die sich nicht vergleichen lassen und am Ende Nachträge nach sich ziehen.
Die verbreitete Vorstellung, Cat7 sei automatisch die zukunftssichere Wahl, greift zu kurz. Zukunftssicherheit entsteht durch die Trassenreserve und die Anschlussklasse der Dosen, nicht allein durch die Kabelkategorie. Ein Cat7-Kabel an einer unterdimensionierten Dose bringt keinen Vorteil gegenüber Cat6A.
Wer jetzt plant, sollte zuerst die Trassenreserve sichern, dann die Materialklasse festlegen. In dieser Reihenfolge lassen sich spätere Fehler noch korrigieren, in der umgekehrten Reihenfolge kaum. Genau das unterscheidet eine belastbare Datenverkabelung Cat7 Planung von einer, die nur auf dem Papier gut aussieht.
— Alexander Blau
Cat7-Planung mit IET-Berlin: von der Grundlagenermittlung bis zur Bauüberwachung
Eine Cat7-Installation scheitert selten am Material, meist an fehlenden Entscheidungen zur Trasse, zum Technikraum und zur Messvorgabe im Leistungsverzeichnis. IET-Berlin übernimmt genau diese Planungsarbeit strukturiert nach Leistungsphasen, von der Grundlagenermittlung über die Ausführungsplanung bis zur begleitenden Bauüberwachung.

In der Ausführungsplanung entstehen LV-reife Positionen mit Kabeltyp, Schirmkonzept, Anschlussklasse und Messverfahren, dazu Trassenpläne und Schrankbelegungspläne, die Installateure ohne Rückfragen umsetzen können. Für vorkonfektionierte Technikräume, etwa bei beengten Grundstücken, lohnt sich zusätzlich ein Blick auf modulare Lösungen wie E-House-Systeme.
