Schnittstellen TGA Elektro: Normen, Technik und Umsetzung in der Planung

Kurz gesagt:

Bei der Planung der elektrotechnischen Schnittstellen ist eine frühzeitige Erstellung einer Schnittstellenmatrix sowie eines Inbetriebnahmemanagements unerlässlich, um Nachträge zu vermeiden.
Technische Schnittstellen verbinden Feldgeräte und Bussysteme, während organisatorische Verantwortlichkeiten festlegen, wer was betreibt oder an wen es übergibt.
Die Wahl des Bussystems beeinflusst die Komplexität und das Risiko von Gateways, wobei Multi-Layer-Architekturen oft notwendig sind, um Echtzeitanforderungen zu erfüllen.
Ein durchgängiges Schnittstellenmanagement im BIM-Modell, inklusive Betriebskennwerte, unterstützt die Energieeffizienz und erleichtert die spätere Anlagenüberwachung.

IET-Berlin

Elektrotechnische Schnittstellen sicher planen

IET-Berlin unterstützt Bauherren, Architekten und Projektentwickler bei Planung, Koordination und Umsetzung elektrotechnischer Anlagen.

IET-Berlin kennenlernen

Arten der Schnittstellen: technisch versus organisatorisch

Eine Schnittstelle in der technischen Gebäudeausrüstung ist nie nur ein Kabel oder ein Protokoll. Sie ist immer auch eine Vereinbarung zwischen zwei Verantwortungsbereichen, und genau diese Doppelnatur übersehen viele Planungen am Anfang.

Technische Schnittstellen betreffen Feldgeräte, Aktoren, Sensoren, speicherprogrammierbare Steuerungen und die Bussysteme dazwischen. Organisatorische Schnittstellen betreffen dagegen Rollen: Wer betreibt was, wer übergibt an wen, und welches Betreiberkonzept gilt nach der Abnahme.

Technisch: Anbindung einer Wärmepumpe an die Gebäudeautomation über ein standardisiertes Bussystem.
Organisatorisch: Festlegung, ob der GA-Betreiber oder der TGA-Betreiber für eine Störungsmeldung zuständig ist.
Gemischt: Die Kopplung der Brandmeldeanlage mit der Gebäudeautomation, die aus Sicherheitsgründen oft nur wirkungsfrei erfolgen darf, niemals als steuernder Eingriff.

Gerade das letzte Beispiel zeigt, warum beide Schnittstellenarten in der Planung gemeinsam gedacht werden müssen: Eine technisch mögliche Kopplung ist nicht automatisch eine zulässige.

Normen und Leistungsbilder: Was HOAI, VDI 3814 und BSI INF.14 vorgeben

Die HOAI ordnet in Anlage 15 die Leistungen der Technischen Ausrüstung den Leistungsphasen zu, und Schnittstellenarbeit ist dort kein optionaler Zusatz, sondern Teil der Grundleistung. Wer die Leistungsphasen 3 bis 5 durchläuft, muss Schnittstellen bereits im Entwurf benennen und spätestens in der Ausführungsplanung technisch eindeutig beschreiben.

VDI 3814 liefert dafür den methodischen Rahmen: Systemintegration, Checklisten für Schnittstellen und einen Bezug auf den gesamten Lebenszyklus der Gebäudeautomation, nicht nur auf den Bauzustand.

BSI INF.14 ergänzt die Sicherheitsperspektive: dokumentiertes Schnittstellen- und Inbetriebnahmemanagement sowie Maßnahmen gegen frei zugängliche Schnittstellen wie offene LAN-, WLAN- oder USB-Anschlüsse.

HOAI Anlage 15: Leistungsphasen 3 bis 8 verlangen eine zunehmend präzise Schnittstellenbeschreibung.
VDI 3814: Systemintegration und Schnittstellen-Checklisten über den Lebenszyklus der Anlage.
BSI INF.14: Dokumentationspflicht und Beschränkung offener Zugänge als Sicherheitsmaßnahme.

Wer diese drei Regelwerke von Anfang an zusammen liest, vermeidet die häufigste Ursache für Nachträge: Schnittstellen, die erst in der Inbetriebnahme auffallen.

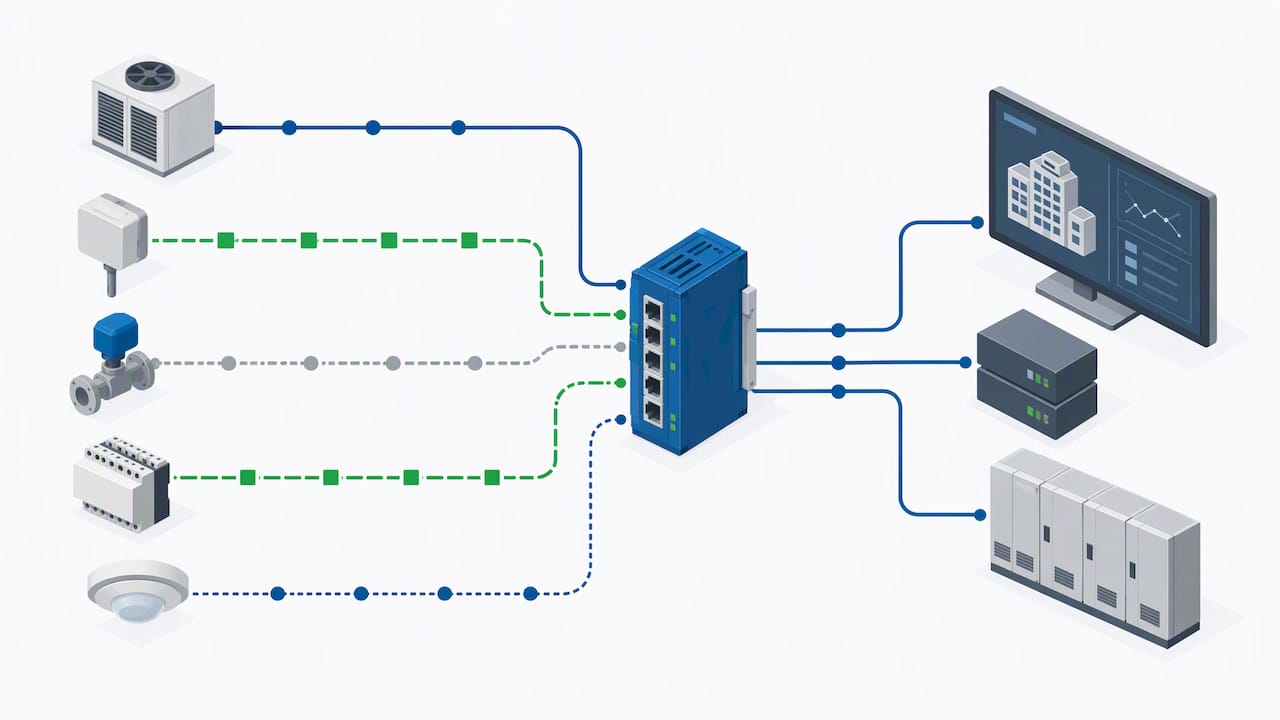

Protokolle und Gateway-Architekturen in der Praxis

Die Wahl des Bussystems entscheidet, wie viele Gateways später nötig sind, und jedes zusätzliche Gateway ist ein zusätzliches Risiko. Echtzeitfähige Protokolle wie EtherCAT reagieren auf Zykluszeiten anders als Standard-Ethernet-Protokolle wie PROFINET, und diese Differenz lässt sich nicht einfach mit einem einfachen Protokollumsetzer auflösen.

Fachuntersuchungen zu Gateway-Architekturen zeigen, dass einfache Layer-7-Gateways Funktionseigenschaften wie Synchronität verlieren können; eine Multi-Layer-Architektur ist deshalb oft notwendig, um Zykluszeiten und Adressierung zwischen zwei Protokolldomänen konsistent zu halten.

RTE-Protokolle wie EtherCAT verlangen enge Zykluszeiten, die ein Gateway einhalten muss.
Standard-Ethernet-Protokolle wie PROFINET koexistieren leichter mit IT-Netzen, verlieren aber Echtzeiteigenschaften bei falscher Priorisierung.
Layer-7-Gateways reichen für reine Datenweitergabe, nicht für funktionskritische Steuerungsaufgaben.

Profi-Tipp: Prüfen Sie bei jeder Gateway-Entscheidung zuerst, ob eine Funktion wirklich eine Protokollumsetzung braucht, oder ob eine gemeinsame Busebene die Schnittstelle von vornherein überflüssig macht.

Organisatorisches Schnittstellen- und Inbetriebnahmemanagement

Eine Schnittstelle, die niemand verantwortet, wird in der Praxis zur Fehlerquelle, sobald die Anlage läuft. Deshalb braucht jedes Projekt vor der Inbetriebnahme eine klare Rollenverteilung.

Benennen Sie einen Schnittstellenverantwortlichen je Übergabepunkt, getrennt nach GA-Betreiber und TGA-Betreiber.
Dokumentieren Sie jede deaktivierte oder bewusst wirkungsfrei geschaltete Schnittstelle mit Begründung.
Führen Sie während der Inbetriebnahme einen Soll-Ist-Vergleich je Schnittstelle durch und halten Sie Abweichungen schriftlich fest.
Stimmen Sie das Ergebnis mit dem Betreiberkonzept und dem Lastenheft ab, bevor die Übergabe erfolgt.

Diese vier Schritte sind kein Verwaltungsaufwand, sondern die Grundlage für jede spätere Gewährleistungsfrage.

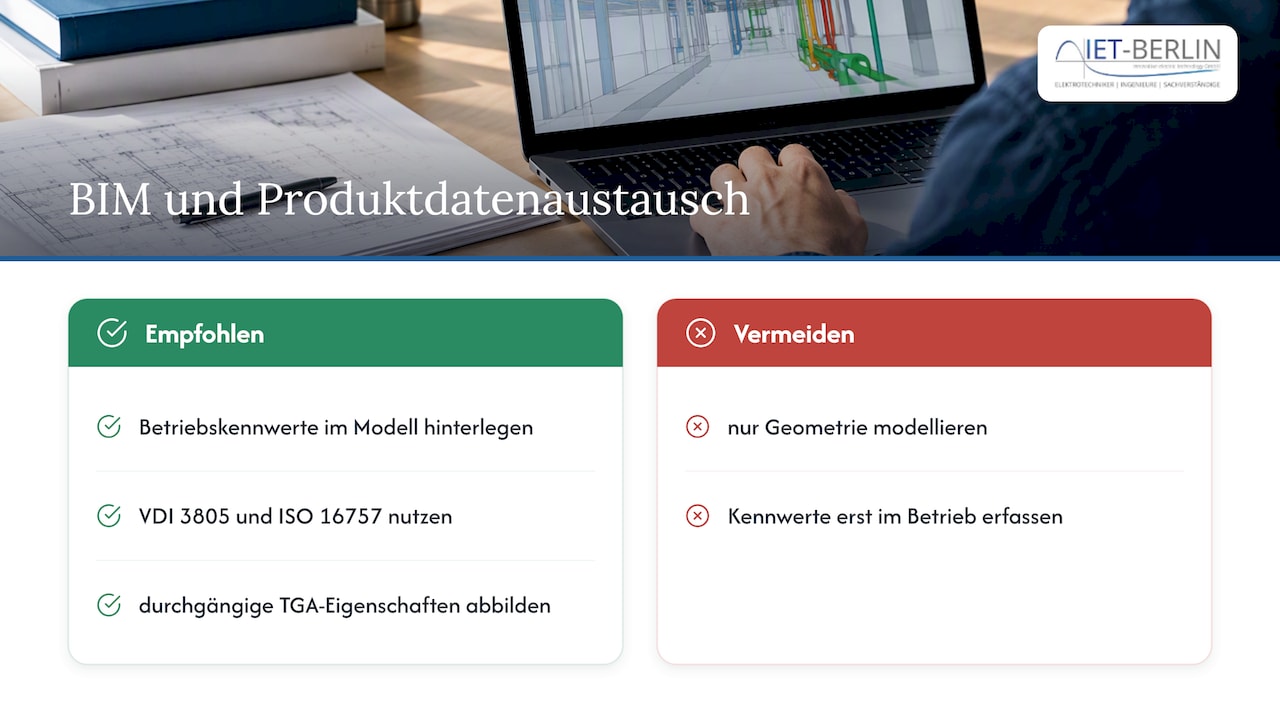

BIM und Produktdatenaustausch als Werkzeug für durchgängige Schnittstellen

Ein BIM-Modell wird erst dann zur echten Schnittstellenhilfe, wenn es nicht nur Geometrie, sondern auch Betriebskennwerte abbildet. VDI 3805 und ISO 16757 liefern dafür den Rahmen für standardisierte Produktdaten.

Das Fraunhofer-Projekt EnergieDigital zeigt, dass eine durchgängige BIM-Repräsentation energierelevanter TGA-Eigenschaften hilft, die energetische Gebäudeperformance auch im späteren Betrieb nachzuverfolgen. Für die elektrotechnische Schnittstellenplanung bedeutet das: Wer Betriebskennwerte schon in der Planungsphase im Modell hinterlegt, reduziert er den Abstimmungsaufwand beim späteren Energiemonitoring erheblich.

IT- und Security-Maßnahmen an elektrotechnischen Schnittstellen

Jede offene Schnittstelle in der Gebäudeautomation ist auch ein potenzieller Angriffspunkt, und genau das adressiert BSI INF.14 mit konkreten Maßnahmen.

BSI INF.14 fordert dokumentiertes Schnittstellen- und Inbetriebnahmemanagement sowie Maßnahmen zur Beschränkung frei zugänglicher Schnittstellen. Diese Vorgabe bedeutet in der Praxis: Netzsegmentierung zwischen OT- und IT-Ebene, Zugangskontrolle über IEEE 802.1X und eine Beschränkung ungenutzter LAN-, WLAN- oder USB-Anschlüsse.

Trennen Sie OT- und IT-Netze konsequent, auch wenn das die Anzahl der Übergabepunkte erhöht.
Protokollieren Sie jeden physischen Anschlusspunkt, der Zugriff auf die Gebäudeautomation erlaubt.
Prüfen Sie Zugangskontrollen regelmäßig, nicht nur bei der Erstinbetriebnahme.

Der Aufwand für diese Maßnahmen steht in einem Zielkonflikt zur Funktionalität: Jede zusätzliche Kontrollebene verlangsamt die Inbetriebnahme, verringert aber das Risiko eines späteren Sicherheitsvorfalls deutlich.

Praxis-Checkliste für Planung, Schnittstellenfestlegung und Inbetriebnahme

Eine Checkliste ersetzt keine Fachplanung, aber sie verhindert, dass ein Schritt im Projektalltag untergeht.

Frühphase: Bedarfsanalyse durchführen, erste Schnittstellenmatrix erstellen, Verantwortliche je Gewerk benennen.
Planungsphase: Funktionsschema erarbeiten, Protokollentscheidung treffen, BIM-Attribute für relevante Anlagenteile definieren.
Vor Inbetriebnahme: Dokumentation aller Schnittstellen finalisieren, Testprotokoll vorbereiten.
Inbetriebnahme: koordinierten Ablauf mit allen Gewerken durchführen, Soll-Ist-Abgleich protokollieren.
Übergabe: Betreiberkonzept abgleichen und Dokumentation an den Betreiber übergeben.

Profi-Tipp: Legen Sie die Schnittstellenmatrix als lebendes Dokument an, das Sie von der Entwurfsplanung bis zur Übergabe fortschreiben, statt sie einmalig zu erstellen und dann zu vergessen.

Praxisbelege: Wie wir Normanforderungen in die Schnittstellenplanung überführen

In unseren Projekten begleiten wir elektrotechnische Schnittstellen über mehrere Leistungsphasen hinweg, von der Grundlagenermittlung bis zur Ausführungsplanung. Dabei verbinden wir die Anforderungen aus VDI 3814 und BSI INF.14 mit konkreten Leistungsphasen aus der HOAI: Konzept, Planung, Inbetriebnahme und Dokumentation folgen bei uns einer durchgängigen Linie. Ergänzend beraten wir zu Energiemanagement, Photovoltaik und Ladeinfrastruktur, wo zusätzliche Schnittstellen zur Gebäudeautomation entstehen.

Häufige Fehler bei Schnittstellen und wie Planer sie vermeiden

Die drei häufigsten Fehler, die wir in Projekten sehen: Schnittstellen werden zu spät definiert, Verantwortlichkeiten bleiben zwischen Gewerken unklar, und proprietäre Insellösungen verhindern später jede Nachrüstung. Wer diese drei Punkte schon im ersten Planungsmeeting auf den Tisch legt, spart sich die teuersten Nachträge im Projekt.

— Alexander Blau

Elektrotechnische Schnittstellenplanung mit uns umsetzen

Wir übernehmen elektrotechnische Schnittstellenplanung dort, wo Normanforderungen auf reale Projektbedingungen treffen, von der Grundlagenermittlung über die Entwurfsplanung bis zur Genehmigungsplanung.

Eine früh festgelegte Schnittstellenmatrix reduziert das Risiko kostspieliger Nachträge während der Inbetriebnahme erheblich, gerade wenn mehrere Gewerke auf dieselbe Gebäudeautomation zugreifen. Wenn Ihr Projekt eine Ladeinfrastruktur einschließt, lohnt sich zusätzlich ein Blick in diesen Praxisguide zur Ladeinfrastruktur, der ergänzende Hinweise zu Lade-Schnittstellen liefert. Für eine Einschätzung zu Ihrem konkreten Projekt erreichen Sie uns über unsere Leistungsseite zur Ausführungsplanung.

FAQ

Was ist der Unterschied zwischen TGA und HLS?

TGA, die technische Gebäudeausrüstung, umfasst alle technischen Anlagen eines Gebäudes, darunter Elektrotechnik, Heizung, Lüftung, Sanitär und Gebäudeautomation. HLS bezeichnet dagegen nur den Teilbereich Heizung, Lüftung und Sanitär und ist damit eine von mehreren Fachdisziplinen innerhalb der TGA.

Was zählt alles unter TGA?

Zur technischen Gebäudeausrüstung zählen klassisch Elektrotechnik, Heizung, Lüftung, Sanitär, Aufzugstechnik und Gebäudeautomation. Die HOAI ordnet diese Bereiche in Anlage 15 dem Leistungsbild Technische Ausrüstung zu und unterteilt sie in einzelne Anlagengruppen.

Ist TGA auch Elektro?

Ja, die Elektrotechnik ist eine der zentralen Anlagengruppen innerhalb der technischen Gebäudeausrüstung. Sie umfasst unter anderem Stark- und Schwachstromanlagen, Beleuchtung, Sicherheitstechnik und die elektrotechnischen Schnittstellen zur Gebäudeautomation.

Was ist ein TGA-Ingenieur?

Ein TGA-Ingenieur plant, koordiniert und überwacht die technischen Anlagen eines Gebäudes, von der Grundlagenermittlung bis zur Inbetriebnahme. Das Tätigkeitsfeld reicht von einzelnen Fachgewerken wie Elektrotechnik bis zur übergreifenden Koordination aller Anlagengruppen nach dem HOAI-Leistungsbild.

Welche Norm regelt Schnittstellen in der Gebäudeautomation?

VDI 3814 regelt die Systemintegration und Schnittstellenplanung in der Gebäudeautomation, ergänzt um Sicherheitsanforderungen aus BSI INF.14, die dokumentiertes Schnittstellenmanagement und Zugangsbeschränkungen verlangen. Beide Regelwerke zusammen bilden die gängige fachliche Grundlage für die Schnittstellenfestlegung in TGA-Projekten.
