Kabelmanagement im Bestandsbau: Planung, Brandschutz, Dokumentation

Kurz gesagt

• Am Anfang steht eine fundierte Bestandsaufnahme mit Prüfprotokollen, Schaltplänen und der tatsächlichen Netzkonfiguration, erst danach werden Kabelwege geplant.
• Durchführungen durch Bauteile mit Feuerwiderstand verlangen zugelassene Kabelabschottungen, deren zulässige Belegung und Kennzeichnung auch bei Nachbelegung im Bestand gelten.
• Neue Lasten wie Ladeinfrastruktur erfordern die Überprüfung von Hausanschluss, Schutzorganen und Netzstruktur, bevor ein einziger Kabelweg festgelegt wird.
• Bei Gebäuden mit Schadstoffverdacht bestimmen Asbesterkundung und emissionsarme Verfahren Kosten und Terminplan der Trassenarbeiten.
• Eine lückenlose Dokumentation der Leitungsführung ist Voraussetzung für Abnahme, sicheren Betrieb und wirtschaftliche Instandhaltung.

Was Kabelmanagement im Bestand vom Neubau unterscheidet

Allgemein versteht man unter Kabelmanagement das Ordnen, Strukturieren und Organisieren von Kabeln in einem technischen System. Im Neubau lässt sich diese Ordnung von Beginn an planen: Schächte, Installationszonen, Deckenhohlräume und Verteilerstandorte werden gemeinsam mit Architektur und Tragwerk festgelegt. Im Bestand hingegen trifft die Planung auf Vorgaben, die sich nicht mehr verhandeln lassen.

Typische Ausgangslagen in Bestandsgebäuden sind:

• Unbekannte Leitungsführung: Leitungen verlaufen abweichend von den Plänen, Altleitungen sind stillgelegt, aber nicht entfernt, und Schächte sind von Lüftung, Sanitär und Heizung bereits weitgehend belegt.
• Begrenzte Raumreserven: Lichte Raumhöhen lassen oft keine zusätzliche Unterdecke zu, Brüstungen und Wandstärken schränken Unterputzlösungen ein.
• Vorhandene Brandabschnitte: Bestehende Abschottungen sind teilweise undokumentiert, überbelegt oder durch spätere Arbeiten beschädigt.
• Laufender Betrieb: Büros, Wohnungen, Schulen oder Verwaltungsgebäude bleiben während der Arbeiten häufig in Nutzung, was Bauabschnitte, Provisorien und Abschaltzeiten bestimmt.
• Schadstoffe: Je nach Baujahr können Spachtelmassen, Kleber oder alte Brandschottungen schadstoffbelastet sein.

Kabelmanagement im Bestand ist deshalb in erster Linie eine Planungsaufgabe und erst in zweiter Linie eine Frage der Befestigungstechnik. Die Auswahl von Kabelrinnen, Kanälen und Bindern folgt aus der Trassenplanung, nicht umgekehrt.

Ohne Bestandsaufnahme keine Trassenplanung

Die DGUV Information 203-072 beschreibt für die Prüfung elektrischer Anlagen, dass vor Beginn eine Bestandsaufnahme erfolgen muss, die frühere Prüfprotokolle, Schalt- und Übersichtspläne sowie weitere Dokumentationen umfasst und auch die vorliegende Netzkonfiguration klärt. Für jede Sanierung oder Erweiterung, bei der neue Leitungen in eine bestehende Anlage eingebracht werden, ist diese Grundlage unverzichtbar: Nur wer weiß, welche Stromkreise, Schutzorgane und Leitungswege tatsächlich vorhanden sind, kann beurteilen, ob die Anlage die Erweiterung aufnehmen kann oder ob eine Anpassung an den aktuellen Stand der Technik erforderlich wird.

In der Praxis bewährt sich folgende Reihenfolge:

1. Unterlagen sichten: Bestandspläne, Stromlaufpläne, Prüfprotokolle, Brandschutzkonzept und frühere Genehmigungsunterlagen zusammenführen und auf Aktualität prüfen.
2. Begehung mit Öffnung kritischer Stellen: Schächte, Unterdecken, Verteilerstandorte und Durchführungen in Augenschein nehmen, Abschottungen fotografisch erfassen und deren Kennzeichnung dokumentieren.
3. Messtechnische Erfassung: Netzsystem, Schutzorgane, Leitungsquerschnitte und Auslastung der Verteilungen feststellen.
4. Schadstofferkundung veranlassen: Bei entsprechendem Baujahr oder Verdacht vor dem ersten Durchbruch klären, welche Materialien betroffen sind.
5. Bewertung und Variantenvergleich: Erst auf dieser Basis werden Trassenvarianten entwickelt, bewertet und mit den übrigen Gewerken abgestimmt.

Warum dieser Schritt in Altbauten erfahrungsgemäß einen eigenen Arbeitsumfang darstellt, erläutert der Beitrag zur Bestandsaufnahme im Altbau. Die Folgen für Kosten und Termine einer Sanierung behandelt der Beitrag zur technischen Bestandserfassung bei Sanierungen.

Der normative und rechtliche Rahmen

Für Kabelwege im Bestand greifen bauordnungsrechtliche, elektrotechnische und arbeitsschutzrechtliche Regelwerke ineinander. Die folgende Übersicht ordnet die wichtigsten ein:

Die DIN 18015-1 in der Ausgabe Mai 2020 enthält die grundlegenden Anforderungen an die Planung elektrischer Anlagen in Wohngebäuden. Für Nichtwohngebäude sind die Anforderungen objektbezogen aus den einschlägigen Normen, dem Brandschutzkonzept und den Vorgaben des Betreibers abzuleiten. Welche Fassung im konkreten Bestandsgebäude maßgeblich ist, hängt vom Umfang der Maßnahme ab: Bei wesentlichen Änderungen oder Nutzungsänderungen kann sich die Frage des Bestandsschutzes neu stellen, was frühzeitig mit dem Brandschutzplaner und gegebenenfalls der Bauaufsicht zu klären ist.

Brandschutz: Durchführungen, Abschottungen und Rettungswege

Der Brandschutz ist im Bestand der Bereich, in dem Kabelmanagement am häufigsten an rechtliche Grenzen stößt. Jede neue Leitung, die eine Wand oder Decke mit Feuerwiderstandsanforderung durchdringt, berührt den Raumabschluss des Gebäudes.

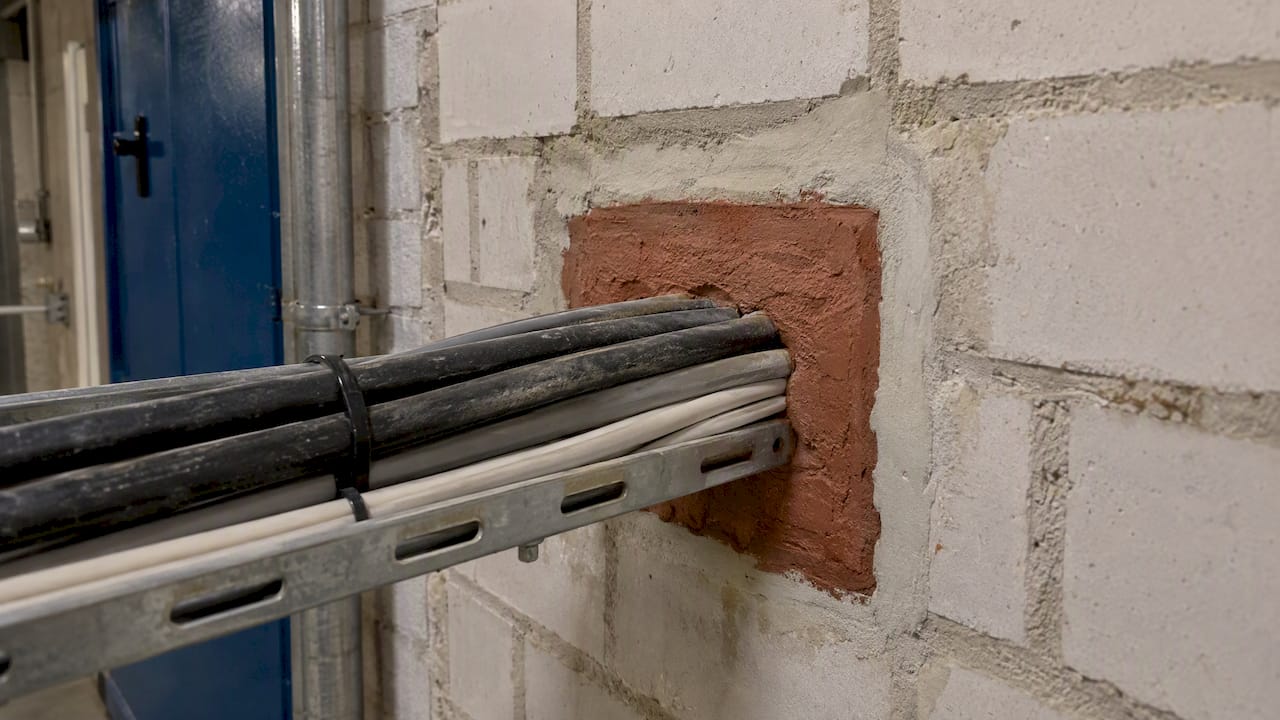

Abschottungen und Nachbelegung

Nach den VdS-Richtlinien für elektrische Leitungsanlagen sind Leitungsdurchführungen durch Wände und Decken mit Brandschutzanforderungen mit bauaufsichtlich zugelassenen Kabelabschottungen zu verschließen; die Feuerwiderstandsklassen reichen dabei von S30 bis S180 nach DIN 4102-9, und die Belegung ist nach der jeweiligen Zulassung in der Regel auf höchstens 60 % begrenzt. Für die Planung im Bestand folgt daraus:

• Vorhandene Schotts sind vor der Nachbelegung auf Zulassung, Zustand und aktuellen Belegungsgrad zu prüfen.
• Eine Nachbelegung ist nur im Rahmen der Zulassung des eingesetzten Systems zulässig; ist die Belegungsgrenze erreicht, wird eine neue Durchführung erforderlich.
• Nicht zugelassene oder nicht identifizierbare Altschotts sind ein Befund, der in der Bestandsbewertung festgehalten und mit dem Bauherrn geklärt werden muss.

Die frühzeitige Einplanung von Reserven in neuen Abschottungen reduziert den Aufwand bei späteren Erweiterungen erheblich.

Leitungen in notwendigen Fluren und Treppenräumen

Rettungswege sind im Bestand oft die naheliegendste Trasse, weil Flure horizontal durch das Gebäude führen. Gerade hier stellt die Leitungsanlagen-Richtlinie jedoch besondere Anforderungen an die Verlegeart elektrischer Leitungen, etwa durch Einputzen, die Führung in Schlitzen massiver Bauteile oder über Unterdecken und Installationskanäle mit entsprechender Klassifizierung. Eine offene Verlegung ist nur in eng begrenzten Fällen möglich. Wer im Flur einfach eine weitere Kabelrinne über der vorhandenen Unterdecke ergänzt, verändert unter Umständen die Brandlast im Rettungsweg und damit eine Grundlage des Brandschutzkonzepts.

Ausnahmen richtig lesen

Die Leitungsanlagen-Richtlinie in der Landesfassung Baden-Württemberg zeigt exemplarisch, wie die Musterregelung in Landesrecht übertragen wird. In der Praxis wird die Richtlinie häufig falsch ausgelegt, insbesondere bei der Frage, ob Abschottungen überall erforderlich sind. Erleichterungen bestehen etwa für Gebäude der Gebäudeklassen 1 und 2 und innerhalb von Wohnungen. Bei größeren und komplexen Bestandsgebäuden muss die Verhinderung der Ausbreitung von Feuer und Rauch dagegen durch eine qualifizierte Fachplanung sichergestellt werden. Maßgeblich ist stets die im jeweiligen Bundesland eingeführte Fassung; in Berlin und Brandenburg ist sie gesondert zu prüfen.

Trassenkonzepte im Bestand: Optionen im Vergleich

Welche Verlegeart im Einzelfall geeignet ist, hängt von Bausubstanz, Brandschutz, Nutzung und Erweiterungsbedarf ab. Die folgende Gegenüberstellung fasst die gängigen Varianten zusammen:

Unabhängig von der Variante sollten Starkstrom-, Daten- und Sicherheitstechnik möglichst getrennt geführt, Trassen mit Reserven für künftige Nachbelegung dimensioniert und Funktionserhalt-Anforderungen für sicherheitstechnische Anlagen von Beginn an berücksichtigt werden. Wie sich Technikflächen und Verteiler raumweise strukturieren lassen, beschreibt der Beitrag zu elektrischen Räumen in der Planung.

Neue Lasten: Wenn Kabelwege die Netzfrage aufwerfen

Eine häufige Fehleinschätzung besteht darin, die Erneuerung von Kabelwegen isoliert zu betrachten. Die bloße Erneuerung der Verkabelung ohne Anpassung der vorgelagerten Schutzorgane wie Fehlerstrom-Schutzeinrichtungen und Leitungsschutzschalter kann zu gefährlichen Überlastungen führen. Bestandsinstallationen sind zudem oft nicht auf die Gleichzeitigkeit moderner Verbraucher ausgelegt.

Besonders deutlich wird dies bei der Ladeinfrastruktur. Der Technische Leitfaden Ladeinfrastruktur behandelt die Sicherheit der Elektroinstallation beim Einbau fest installierter Ladestationen und von Steckdosen zum Laden in bestehende Anlagen. Vor der Trassenplanung für Wallboxen in Tiefgaragen oder auf Stellplätzen sind daher Hausanschlusskapazität, Netzsystem (TN- oder TT-System), Verteilerreserven und ein mögliches Lastmanagement zu klären. Erst daraus ergeben sich Querschnitte, Anzahl der Leitungen und damit der Platzbedarf auf der Trasse.

Die Besonderheiten bei Wohngebäuden mit mehreren Parteien behandelt der Beitrag zur Ladeinfrastruktur im Mehrfamilienhaus. Werden Bestandsanlagen nach einer Sanierung weiter genutzt oder wieder angeschlossen, gelten zusätzliche Anforderungen, die im Beitrag zum Wiederanschluss von Bestandsanlagen erläutert werden.

Asbest und Schadstoffe bei Durchbrüchen und Schlitzen

Bei Sanierungen im Bestand ist die Gefahr asbesthaltiger Baustoffe in Spachtelmassen, Fliesenklebern, Putzen oder älteren Brandschottungen erheblich. Jede neue Durchführung, jeder Schlitz und jede Kernbohrung kann damit zur Tätigkeit an Gefahrstoffen werden. Für solche Tätigkeiten gelten Verwendungsbeschränkungen nach der Gefahrstoffverordnung, die bereits bei der Auftragsklärung zu beachten sind.

Für Bohren, Stemmen und Fräsen stehen von der Unfallversicherung anerkannte emissionsarme Verfahren nach TRGS 519 zur Verfügung, die in der DGUV Information 201-012 veröffentlicht werden. Ist kein solches Verfahren anwendbar, werden aufwendige Abschottungen des Arbeitsbereichs und Freigabemessungen erforderlich. Für das Kabelmanagement bedeutet dies: Die Schadstofferkundung gehört vor die Trassenfestlegung, denn eine Trasse, die belastete Bauteile meidet, kann Kosten und Bauzeit deutlich reduzieren. Ob Ihr Gebäude betroffen ist, klären Sie vor dem ersten Durchbruch mit einem Sachverständigen für Gebäudeschadstoffe; die Ergebnisse fließen anschließend in die Ausführungsplanung und die Leistungsverzeichnisse ein.

Bauablauf im genutzten Gebäude

Viele Bestandsgebäude bleiben während der Arbeiten in Betrieb. Das Kabelmanagement muss deshalb auch den Bauzustand abbilden: Welche Stromkreise werden wann umgeschwenkt, welche Bereiche erhalten eine Interimsversorgung, und wie werden Abschaltzeiten mit Nutzern und Betreibern abgestimmt? Provisorische Leitungen über Flure, Treppen oder Zufahrten stellen dabei eine Stolper- und Beschädigungsgefahr dar. Für diese Situationen werden auf Baustellen häufig Kabelbrücken und Kabelführungen für Provisorien eingesetzt, die Leitungen mechanisch schützen und Verkehrswege sicher passierbar halten.

In der Ausführungsplanung sollten Bauabschnitte, Umschlussfolgen und Rückbau der Provisorien ebenso festgelegt werden wie die endgültige Trasse. Andernfalls verbleiben provisorische Leitungen nach Abschluss der Maßnahme in Schächten und Unterdecken, belegen Abschottungen und erschweren jede spätere Erweiterung.

Dokumentation als Teil des Kabelmanagements

Eine Trasse ist nur so viel wert wie ihre Dokumentation. Nach den VdS-Richtlinien müssen Kabelabschottungen dauerhaft mit einem Schild gekennzeichnet sein, das Feuerwiderstandsklasse, Zulassungsnummer des DIBt, Herstellungsjahr und den Namen des Errichters angibt. Zudem hat der Errichter eine Übereinstimmungserklärung abzugeben, dass der Einbau gemäß Zulassung erfolgt ist. Fehlen diese Unterlagen bei der Abnahme, kann die Inbetriebnahme verzögert werden, und im Schadensfall kann der Versicherungsschutz gefährdet sein.

Darüber hinaus verlangt die Baustellenverordnung eine Unterlage für spätere Arbeiten, deren Inhalt und Form die RAB 32 konkretisiert. Ohne exakte Bestandsunterlagen zur Leitungsführung werden spätere Wartungen und Umbauten unverhältnismäßig teuer und risikobehaftet. Zu einer belastbaren Dokumentation gehören mindestens:

• Revisionspläne mit tatsächlicher Trassenführung, Höhenlagen und Durchführungen
• Schottkataster mit Lage, System, Zulassung, Belegungsgrad und Fotodokumentation
• Aktualisierte Stromlauf- und Verteilerpläne sowie Kabellisten mit eindeutiger Beschriftung
• Prüfprotokolle der erweiterten Anlagenteile
• Angaben zu Reserven auf Trassen und in Verteilungen

Wie die vorhandene Anlage systematisch auf ihren Zustand hin bewertet wird, beschreibt der Beitrag Elektrische Infrastruktur prüfen.

Unsere Sicht aus der Planungspraxis

Aus unserer Arbeit an Umbauten und Modernisierungen in Berlin, Brandenburg und bundesweit ziehen wir eine klare Schlussfolgerung: Kabelmanagement im Bestand scheitert selten an der Befestigungstechnik, sondern fast immer an fehlenden Grundlagen. Trassen werden festgelegt, bevor die Belegung der Schotts bekannt ist, neue Lasten werden eingeplant, bevor der Hausanschluss bewertet wurde, und Durchbrüche werden ausgeschrieben, bevor die Schadstofffrage geklärt ist. Jede dieser Lücken führt auf der Baustelle zu Nachträgen, Umplanungen oder Stillstand.

Wir empfehlen Bauherren und Generalplanern deshalb, die elektrotechnische Bestandsaufnahme als eigenständige Leistung zu beauftragen und die Trassenplanung eng mit Brandschutz, TGA und Architektur abzustimmen. Ebenso wichtig ist uns, dass Reserven für künftige Anforderungen wie Ladeinfrastruktur, Photovoltaik oder Energiemanagement bereits heute eingeplant werden. Ein Bestandsgebäude wird nicht zum letzten Mal umgebaut, und eine dokumentierte, nachbelegbare Trasse ist die Voraussetzung dafür, dass die nächste Maßnahme ohne erneute Grundsatzuntersuchung auskommt.

— Alexander Blau

Fachplanung für Kabelwege im Bestand

IET-Berlin begleitet elektrotechnische Projekte im Bestand über alle Leistungsphasen: von der Grundlagenermittlung mit Bestandsbewertung über die Ausführungsplanung mit Trassen und Leistungsverzeichnissen bis zur Objektüberwachung auf der Baustelle, einschließlich der Kontrolle von Abschottungen und Dokumentation. Sind neue Lasten geplant, ergänzt die Beratung zur Ladeinfrastruktur die Trassenplanung um Netz- und Lastfragen. Sprechen Sie uns an, wenn Sie ein Bestandsgebäude erweitern, umbauen oder modernisieren.

Häufige Fragen

Welche Vorschriften gelten für die Kabelverlegung im Bestand?

Maßgeblich sind vor allem die im jeweiligen Bundesland eingeführte Leitungsanlagen-Richtlinie, die Normenreihe DIN 18015 für Wohngebäude, die einschlägigen VDE-Bestimmungen sowie die Zulassungen der eingesetzten Abschottungssysteme. Hinzu kommen arbeitsschutzrechtliche Vorgaben wie die Gefahrstoffverordnung bei Schadstoffverdacht und die RAB 32 für die Dokumentation. Welche Anforderungen im Einzelfall gelten, hängt von Gebäudeklasse, Nutzung und Umfang der Maßnahme ab.

Darf eine bestehende Kabelabschottung nachbelegt werden?

Eine Nachbelegung ist nur im Rahmen der Zulassung des eingesetzten Systems zulässig. Die Belegung ist nach den VdS-Richtlinien in der Regel auf höchstens 60 % begrenzt, und nach der Nachbelegung muss die Abschottung wieder zulassungskonform verschlossen und gekennzeichnet sein. Ist das Altschott nicht identifizierbar, sollte es durch ein zugelassenes System ersetzt werden.

Wann ist eine Bestandsaufnahme vor neuen Kabelwegen erforderlich?

Vor jeder Erweiterung oder Sanierung, bei der neue Leitungen in eine bestehende Anlage eingebracht werden. Die Bestandsaufnahme klärt Netzkonfiguration, Schutzorgane, Auslastung und vorhandene Trassen und zeigt, ob Nachrüstungen erforderlich werden. Ohne sie lassen sich weder Trassen noch Kosten belastbar planen.

Wer haftet für fehlerhafte Abschottungen nach einem Umbau?

Der Errichter bestätigt mit der Übereinstimmungserklärung, dass der Einbau gemäß Zulassung erfolgt ist, und trägt damit die Verantwortung für die Ausführung. Bauherr und Betreiber bleiben jedoch dafür verantwortlich, dass das Gebäude den brandschutzrechtlichen Anforderungen entspricht. Eine Fachbauüberwachung, die Abschottungen vor dem Verschließen der Unterdecken kontrolliert, reduziert dieses Risiko erheblich.
